Perno
Roldana
Placa lateral
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
|

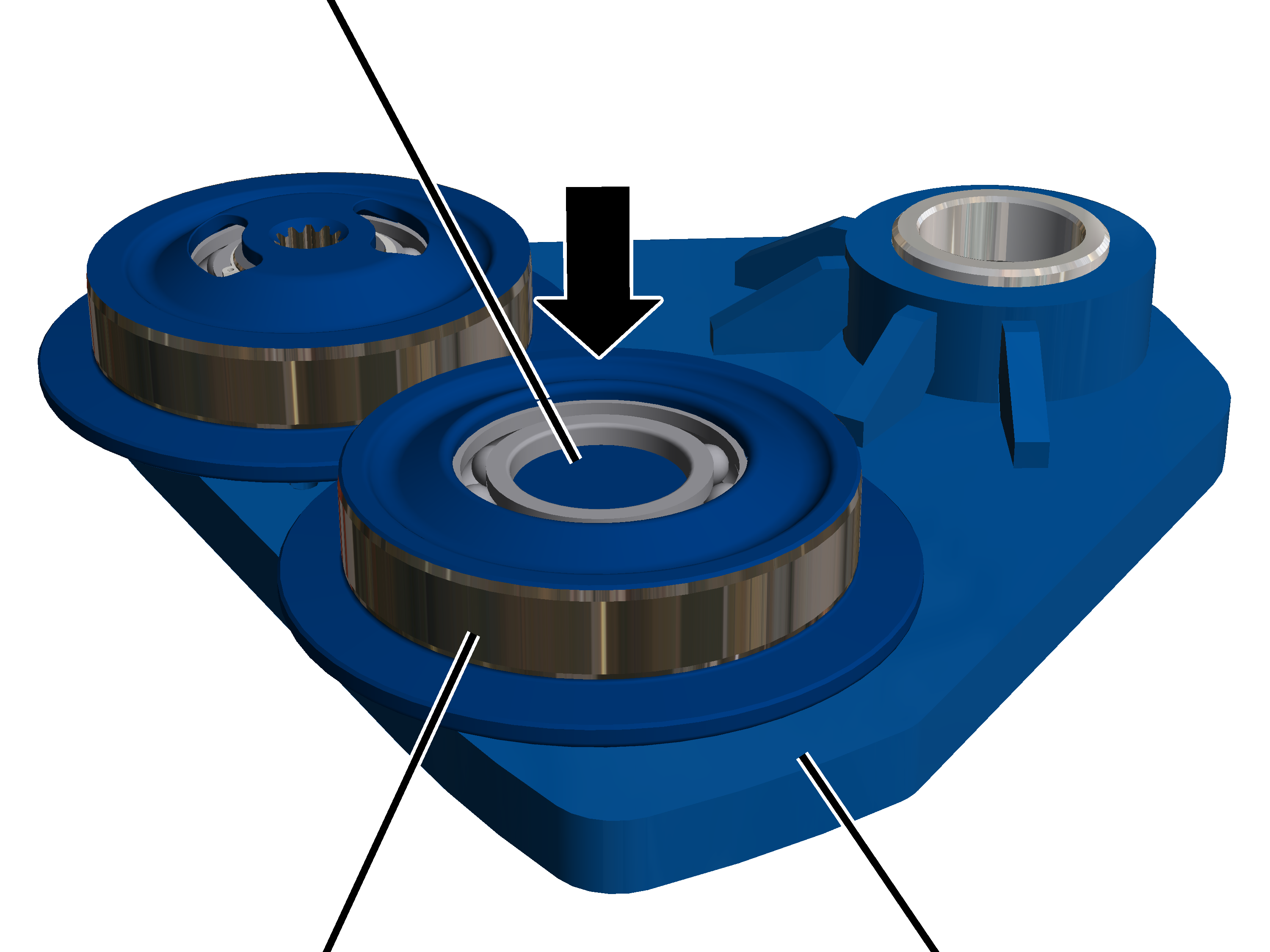

Perno |
|
|
| |
|
Roldana |
Placa lateral |
Insertar
la roldana (2x) sobre el perno con golpes de maza.
|
|

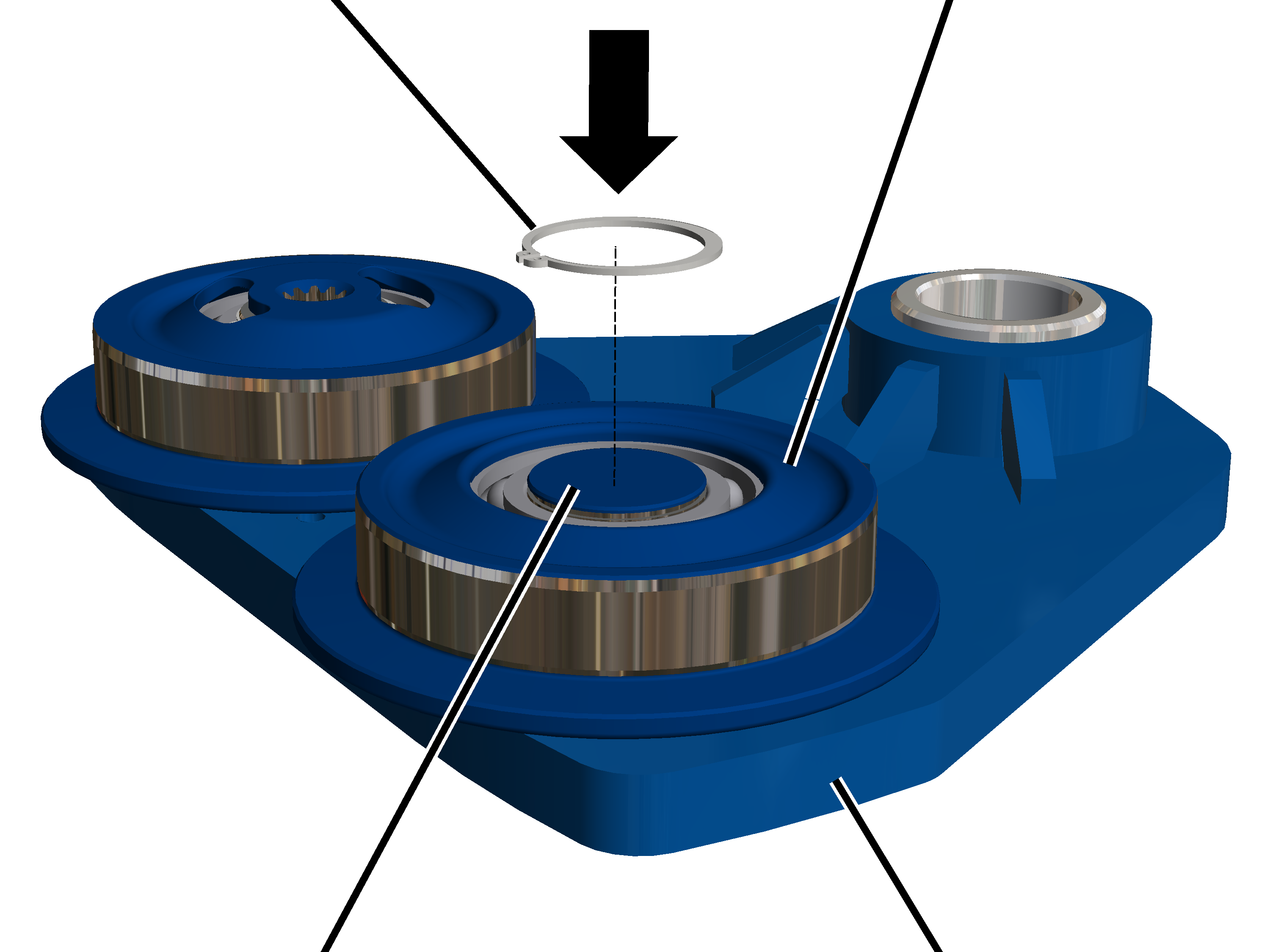

Roldana |
|
| |
|
Perno |
Placa lateral |
Insertar
la arandela de seguridad (2x) en el interior de la roldana con unas
pinzas.
|
| |
|

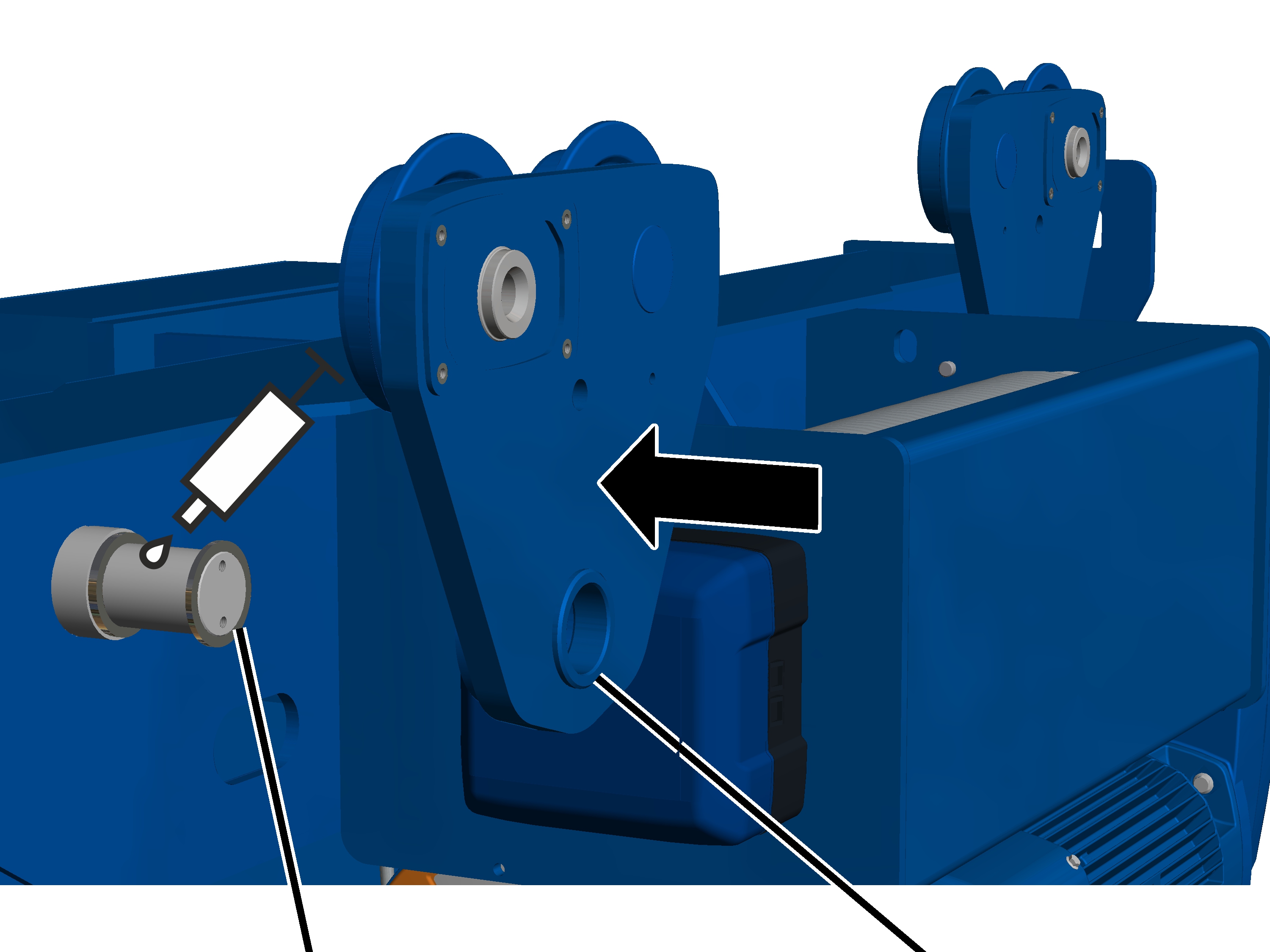

Perno de cojinete |
Placa lateral |
Engrasar el perno de cojinete.
Lubricante: pasta para altas temperaturas "Hochtemperaturpaste PBC 1574 SF". Para detalles, véase Lubricantes.
Insertar la placa lateral sobre el perno en el testero.
|
|

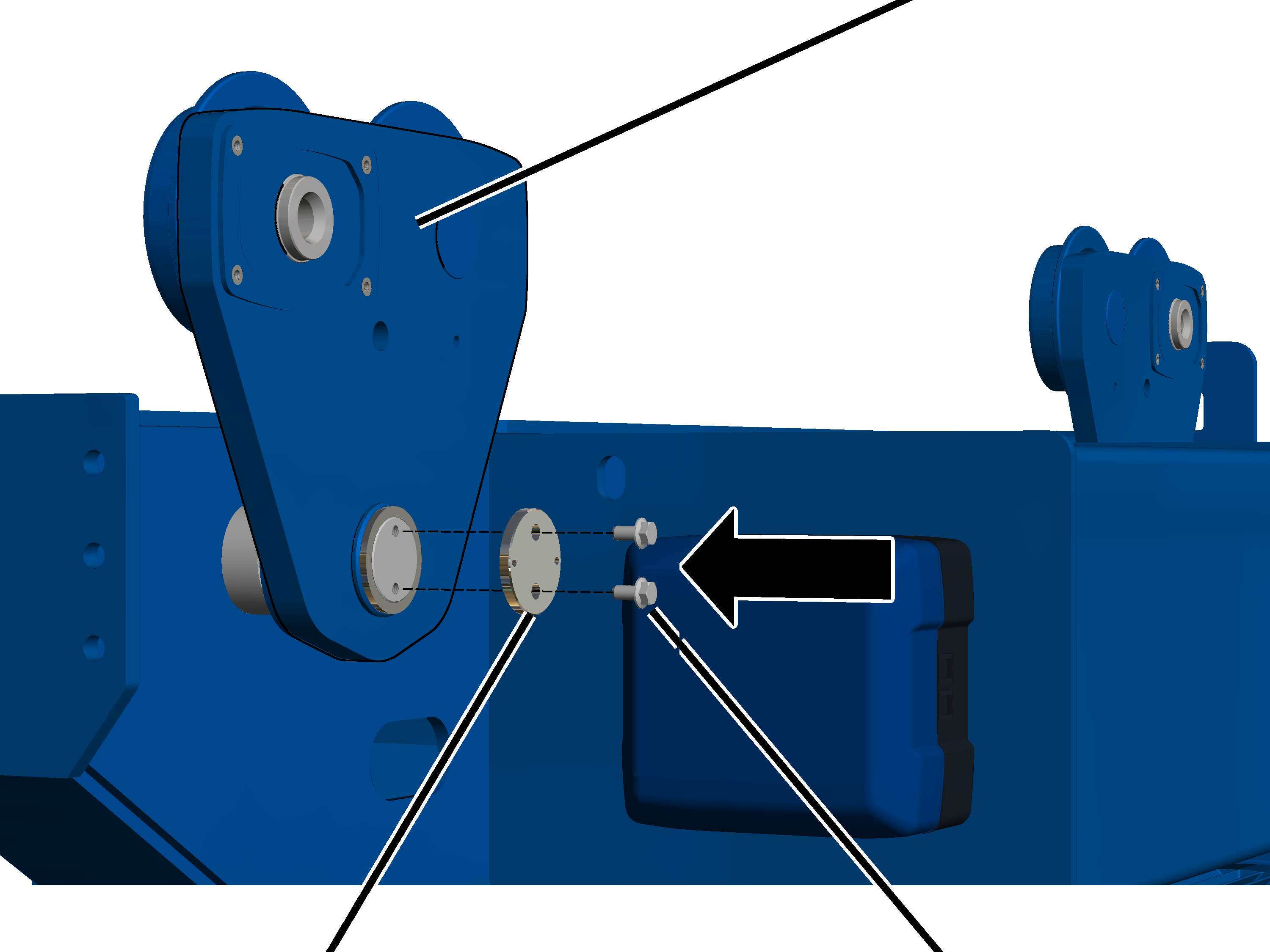

Placa lateral |
|
| |
|
Tapa |
Tornillo nervado |
Atornillar la tapa con tornillos nervados M10x30 (2x) en la placa
lateral. 75 Nm.
|

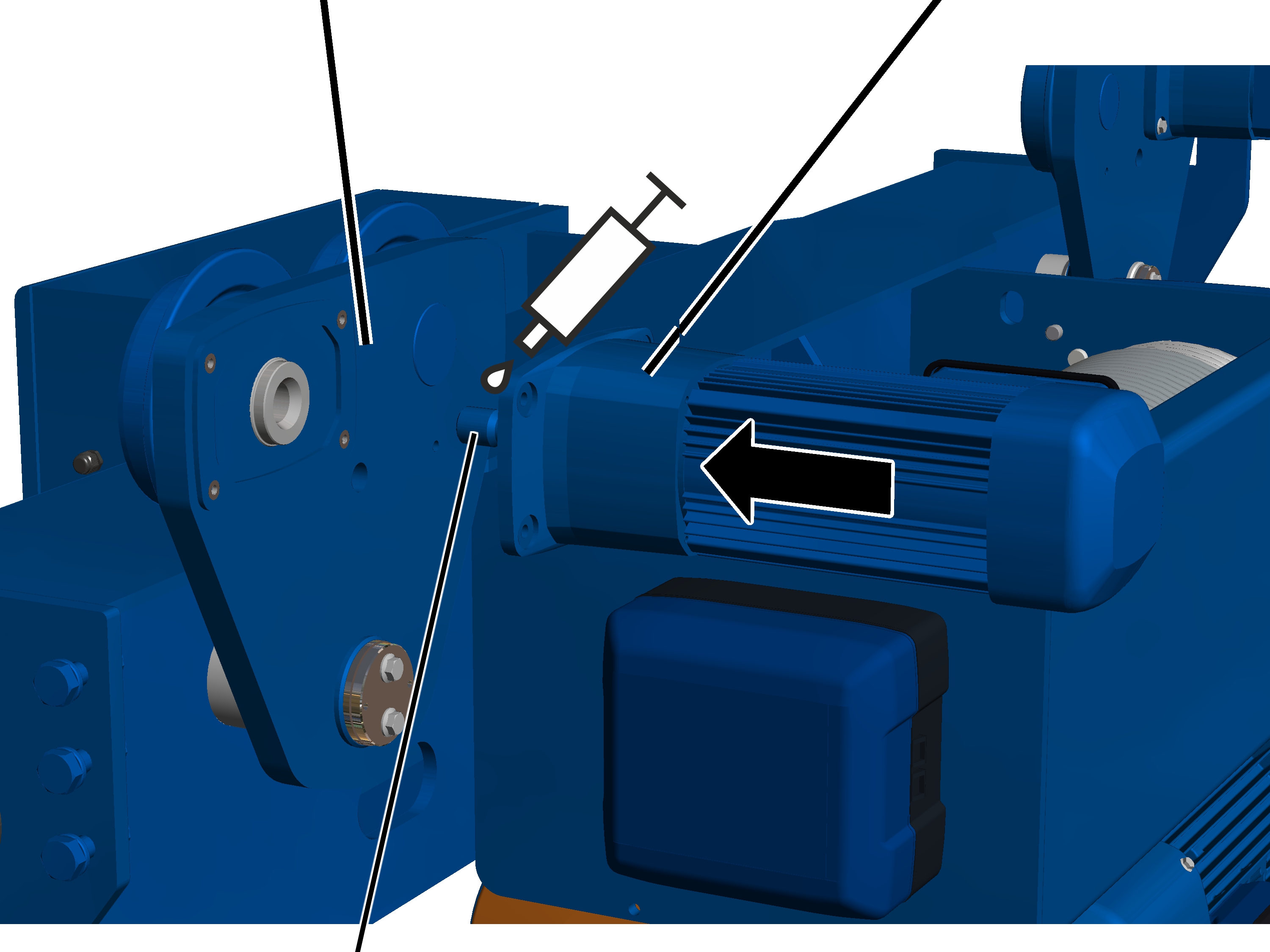

Placa lateral |
Mecanismo de traslación |
|
| |
|
Árbol secundario |
|
Engrasar el acoplamiento dentado en el
eje de salida.
Lubricante: pasta para altas temperaturas Fuchs Lubritech PBC 1574.
|

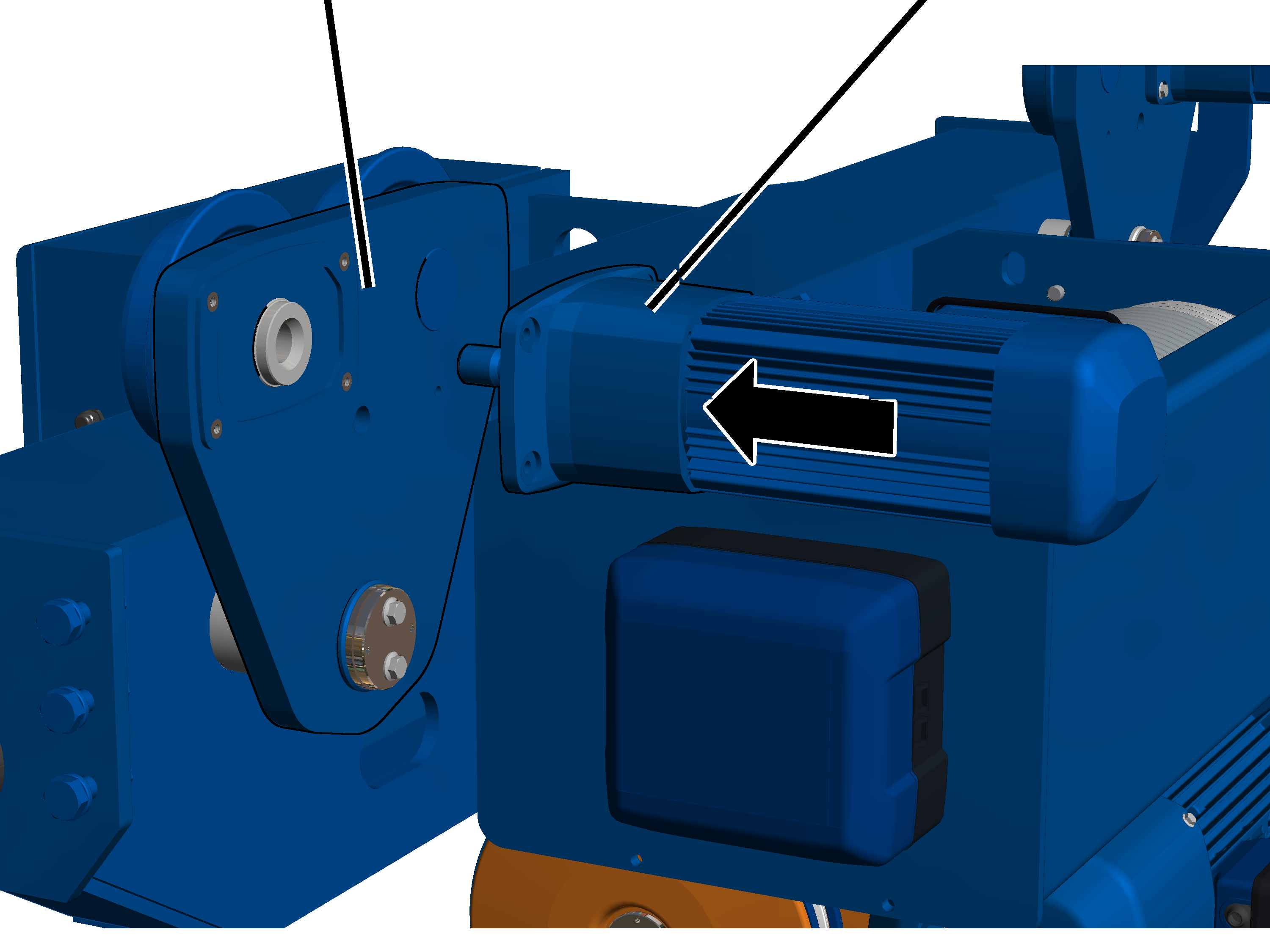

Placa lateral |
Mecanismo de traslación |
|
| |
Insertar el mecanismo de
traslación en la roldana.
Atornille el mecanismo de
traslación con tornillos nervados M10x30 (4x). 75 Nm.
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Cable de conexión del mecanismo de traslación |
Freno del rectificador |
Insertar el cable de conexión para el mecanismo de traslación en la
regleta de machos del mecanismo de traslación.
Insertar el rectificador para el freno en la regleta de machos del
mecanismo de traslación.
Coloque las conexiones enchufadas y la línea de conexión en la
carcasa del conector.
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Regleta de hembrillas para el mecanismo de traslación |
Regleta de hembrillas para el freno |
Insertar la regleta de hembrillas para el freno en la regleta de
machos del mecanismo de traslación.
|
Conexión por enchufe |
Pasacables |
|
| |
|
Pinza del apantallado |
Cable de conexión |
Fijar el cable de conexión con bridas a la pinza del apantallado.
Coloque las conexiones
enchufadas y la línea de conexión en la carcasa del conector.
Cerrar la carcasa del conector.
Volver a bajar el polipasto de cable.
Poner en servicio el polipasto de cable.
Comprobar la función de la roldana.
