Observar las disposiciones sobre
seguridad laboral
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
Observar las disposiciones sobre
seguridad laboral
Descargar el testero en el
polipasto de cable desde abajo cerca de la roldana.
|
|
Carcasa del conector |
|
| |
|
Mecanismo de traslación |
|

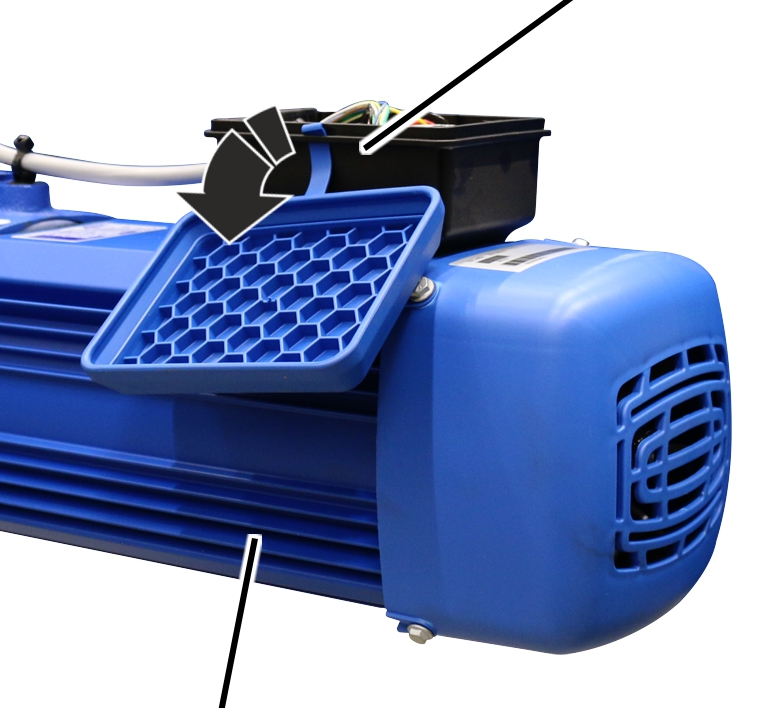

Abrir la
carcasa del conector en el mecanismo de traslación.
Extraer el cable de conexión del
acoplamiento.
Determinar el peso del mecanismo
de traslación. Véase manual de producto ABUS del mecanismo de traslación.
Asegurar el mecanismo de
traslación de forma que el peso se soporte sin peligro y el árbol secundario no
se vea cargado (por ejemplo, colgándolo de una eslinga de carga).
|
Tornillo nervado |
Mecanismo de traslación |
|
| |
|
Placa lateral |
|
Desatornillar los tornillos
nervados (4x) del mecanismo de traslación en la placa lateral.
|
Placa lateral |
Mecanismo de traslación |
|
| |
Extraer el mecanismo de
traslación de la placa lateral.
|
|
Placa lateral |
|
| |
|
Tapa |
Tornillo nervado |
Aflojar los tornillos nervados
M10x30 (2x) de la placa lateral.
Extraer la tapa y los tornillos
nervados de la placa lateral.
|
| |
|
Perno de cojinete |
Placa lateral |

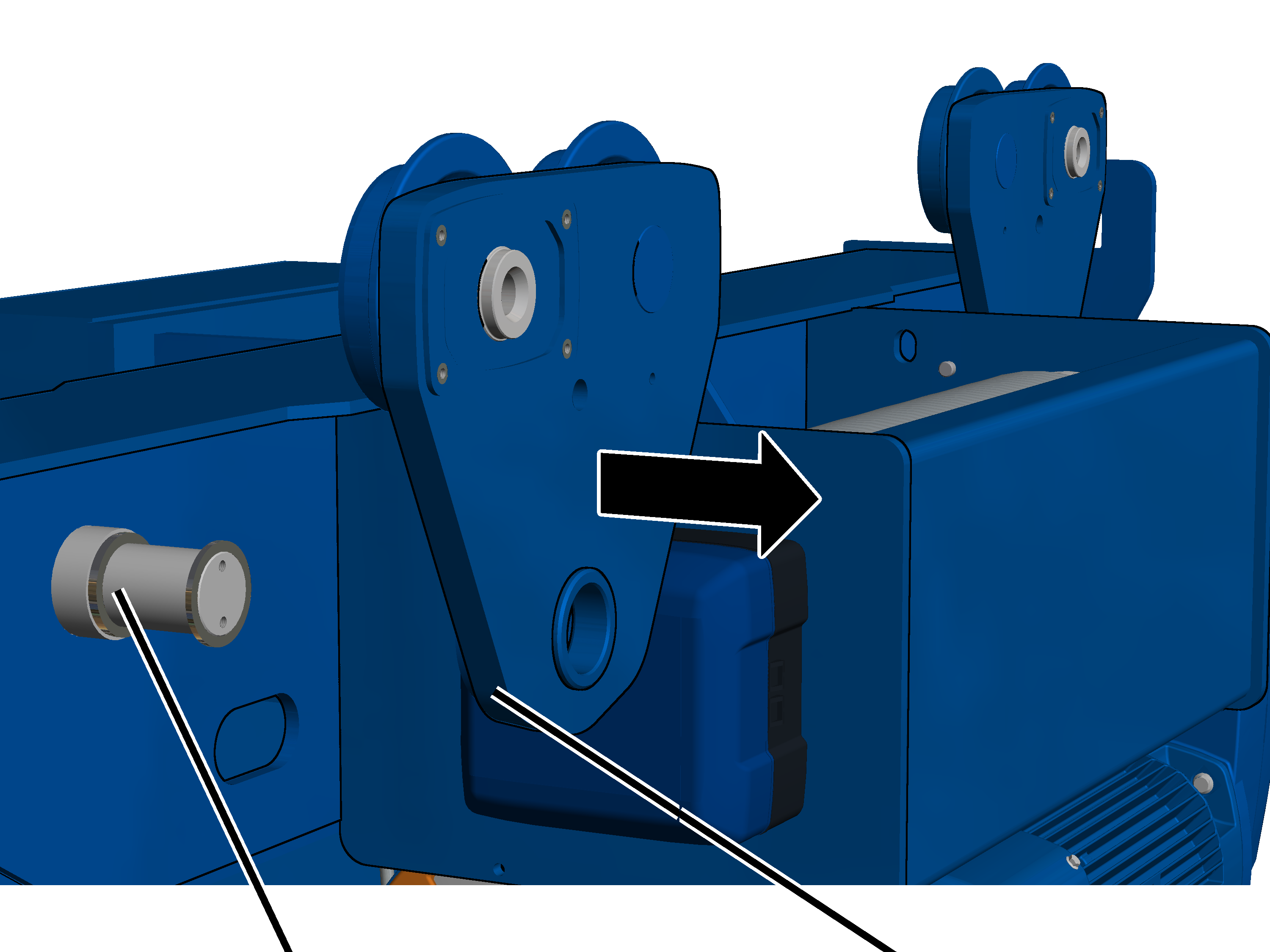

Extraer la placa lateral del
perno de cojinete en el testero.
|
Arandela de seguridad |
Roldana |
|
| |
|
Perno |
Placa lateral |
Colocar la
placa lateral con las roldanas hacia arriba sobre una superficie plana.

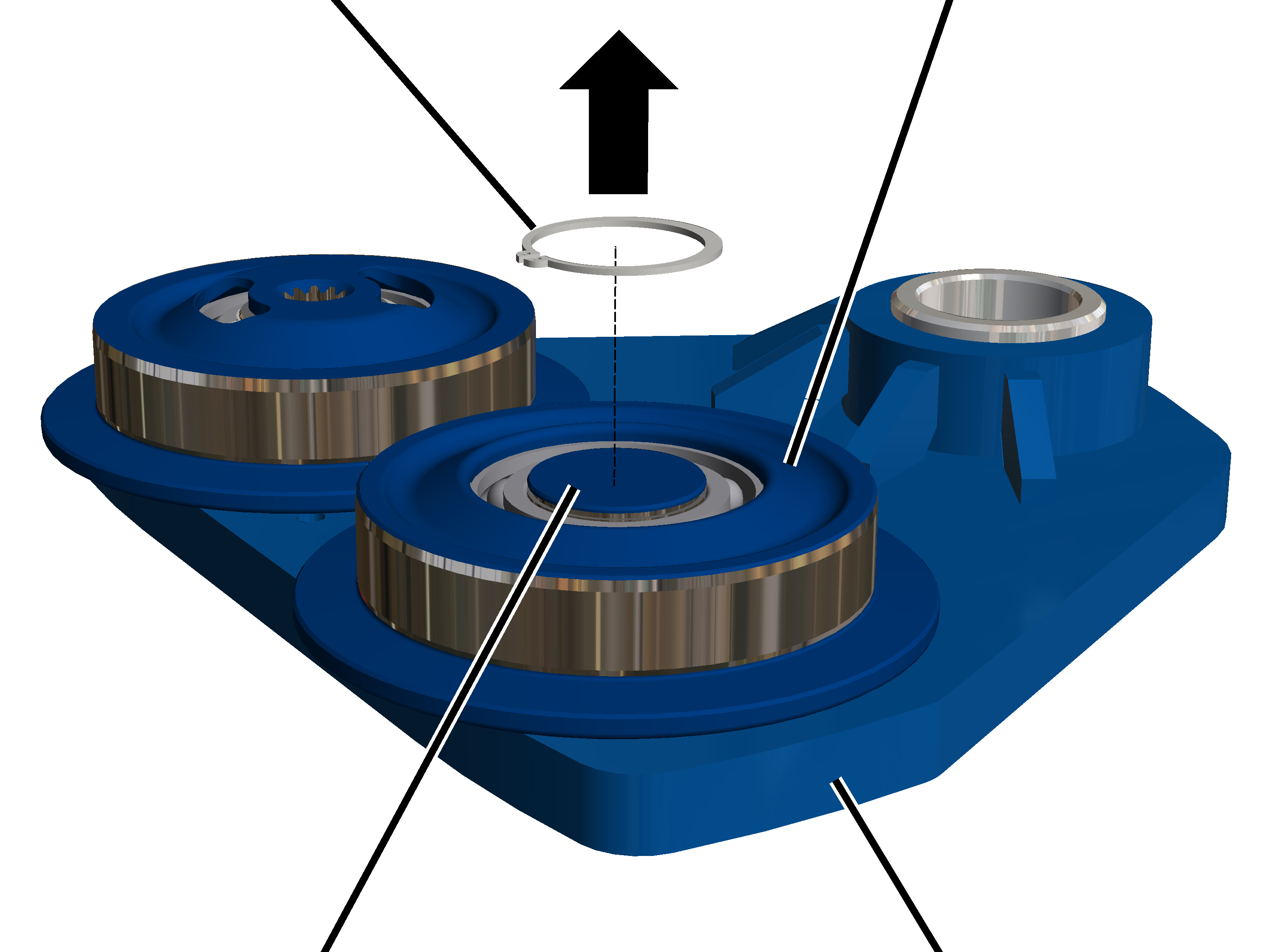

Extraer la arandela de seguridad
(2x) del interior de la roldana (2x) con unas pinzas.
|
Perno |
|
|
| |
|
Roldana |
Placa lateral |

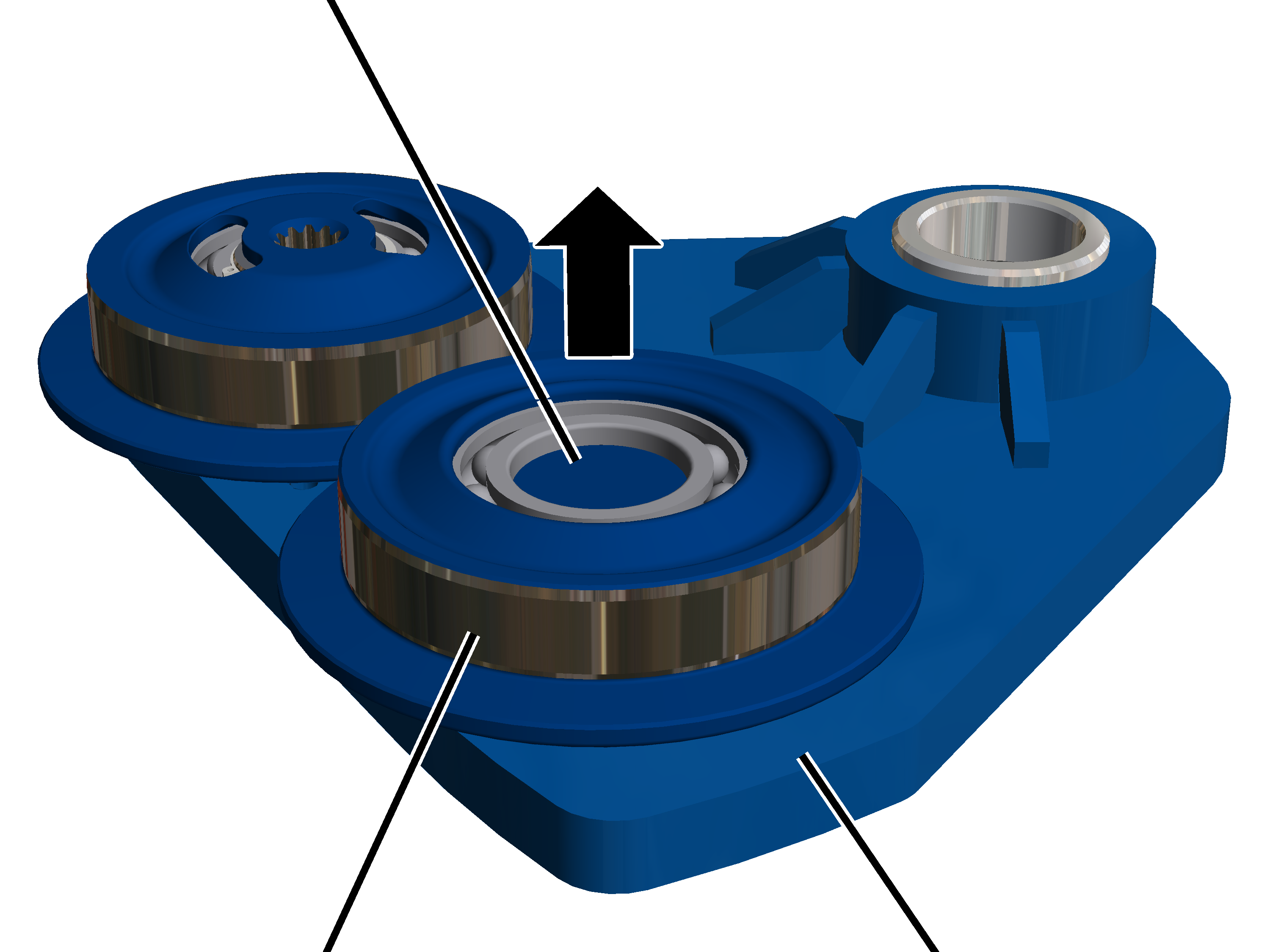

Desmontar
la roldana (2x) con una herramienta adecuada.
