Dieser Abschnitt gilt nur bei einem Seilzug mit einer Einscherung 4/1.
|

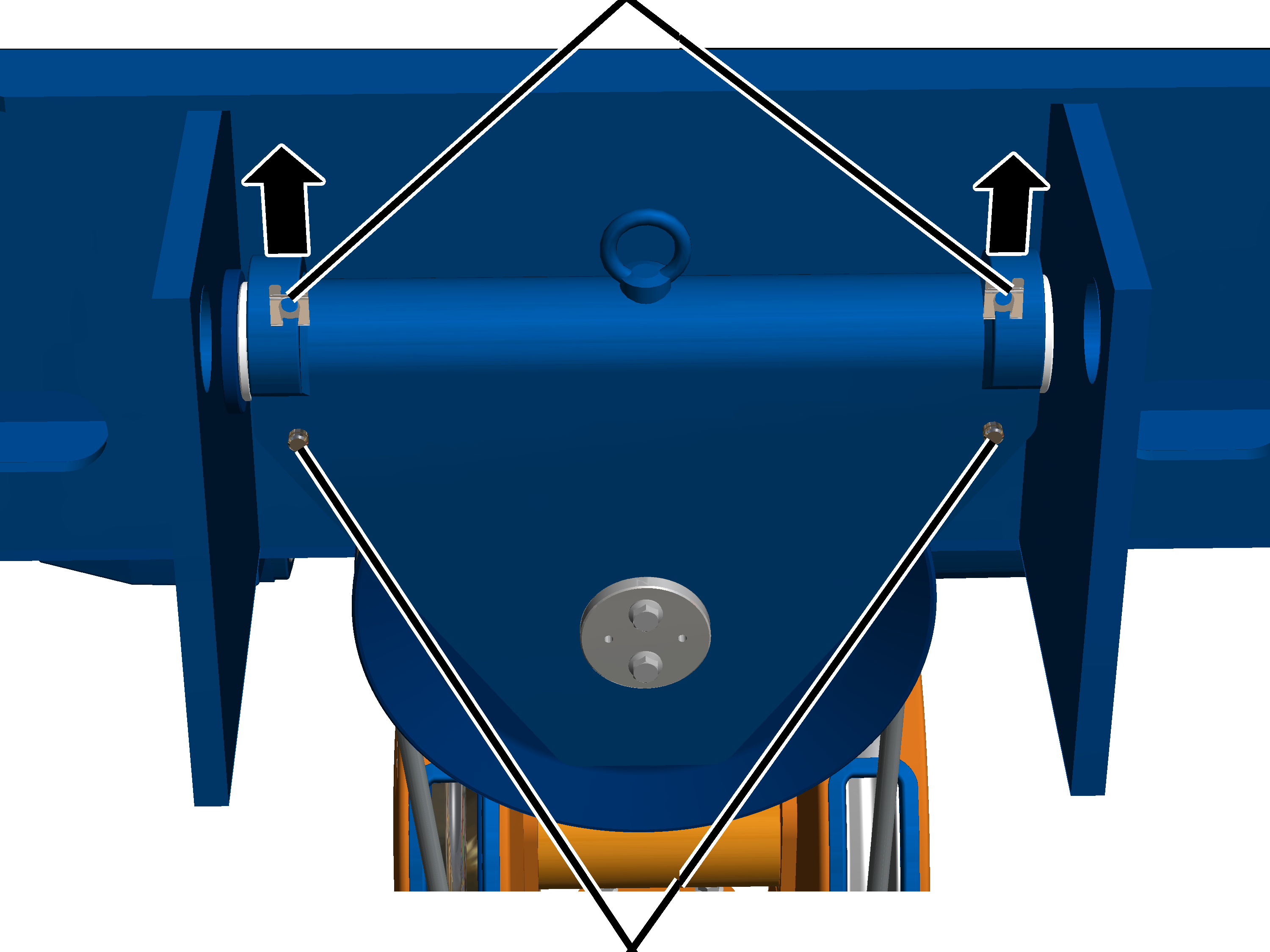

SL-Sicherung |
|
|
|
Bolzen |
SL-Sicherungen von den Bolzen der
Umlenkrollentraverse abziehen.
|
Bolzen |
|
|
Bolzen (2x) aus der
Umlenkrollentraverse ziehen.
|
|

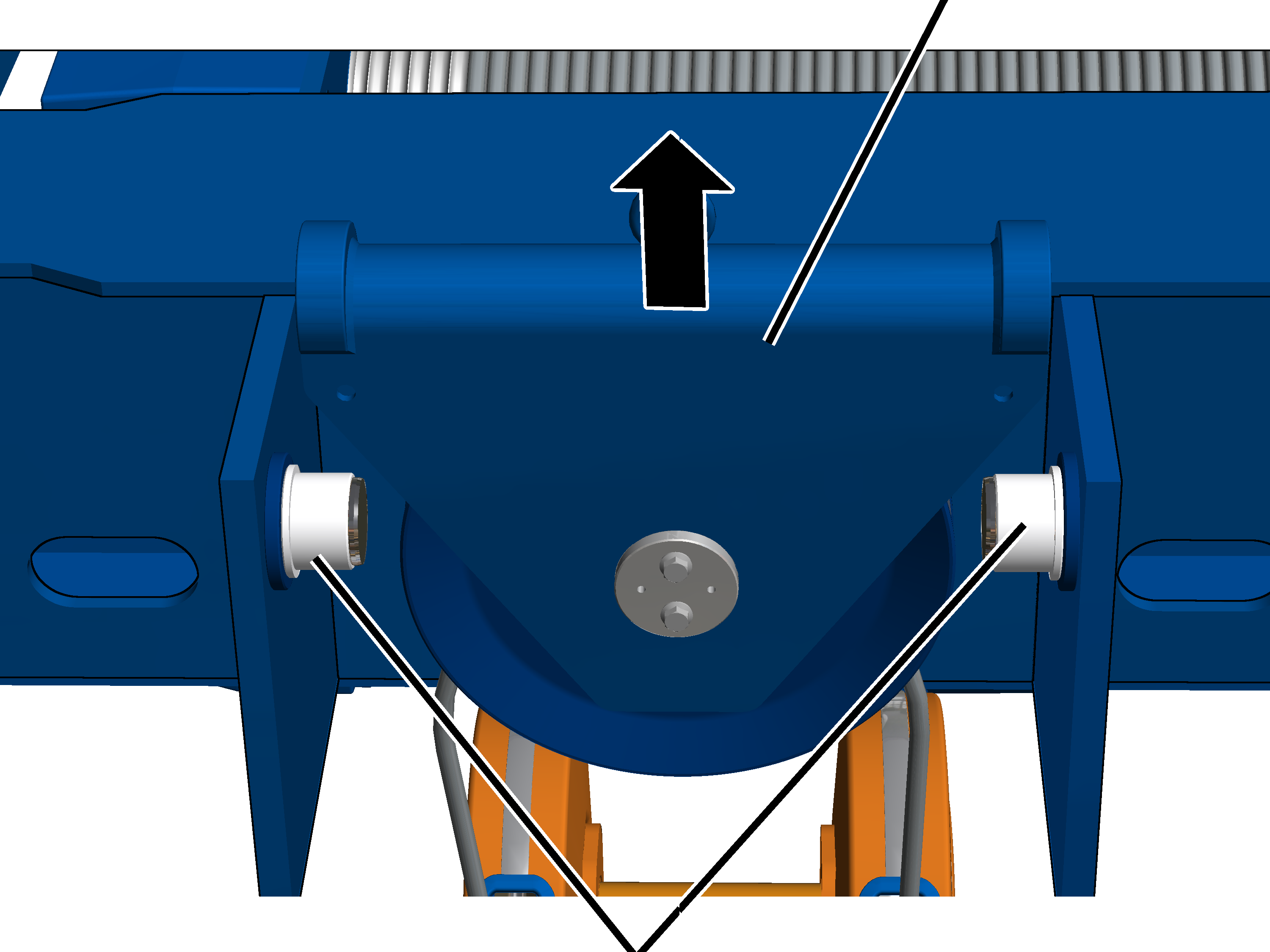

Umlenkrollentraverse |
|
| |
|
Lagerbuchsen | |
Umlenkrollentraverse von den
Lagerbuchsen heben.
Auf beiden Seiten:
|

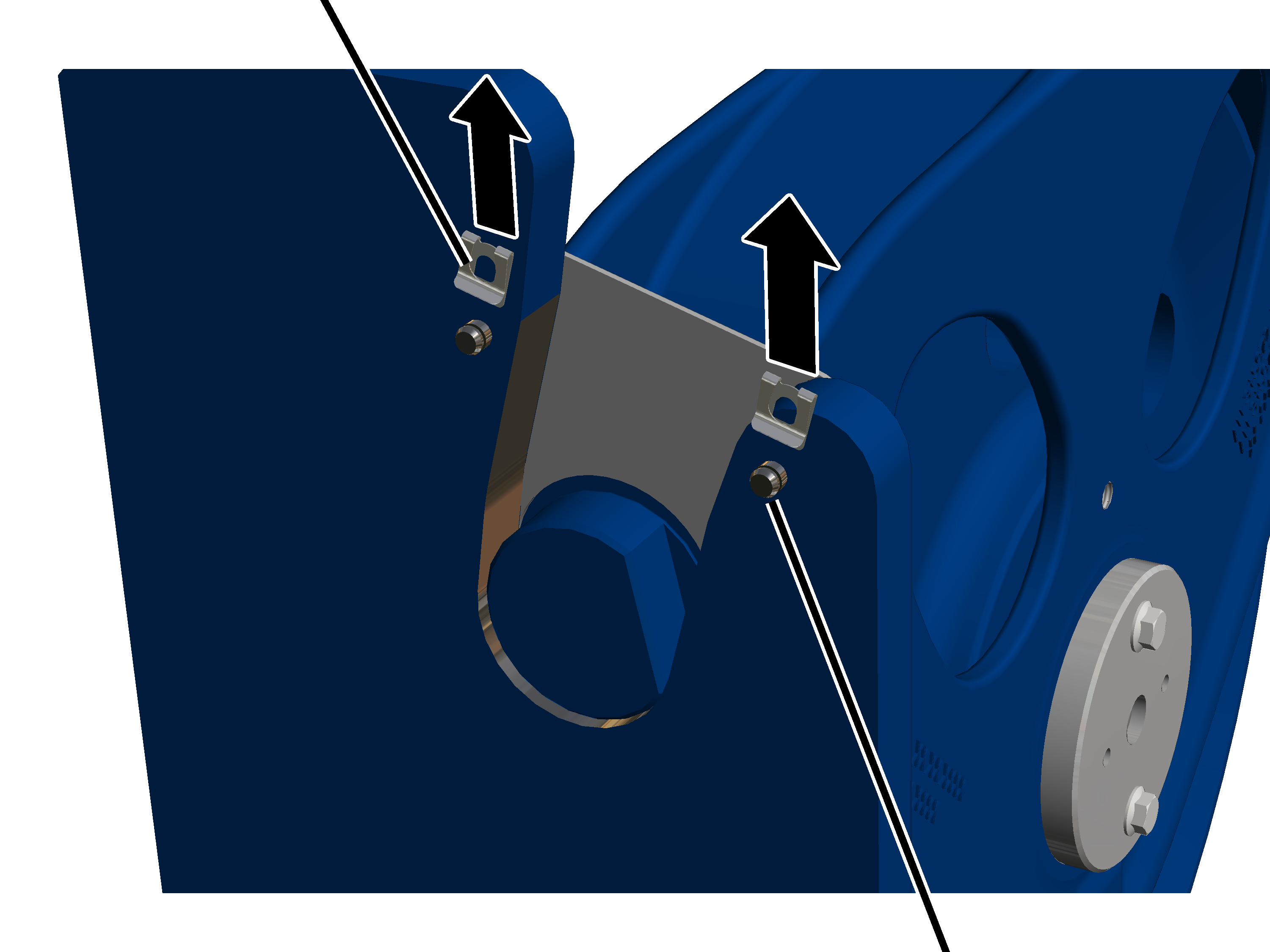

SL-Sicherung |
|
|
| |
|
|
Bolzen |
SL-Sicherung von dem Bolzen
ziehen.
|
Sicherungsblech |
Bolzen |
|
| |
Bolzen aus dem Sicherungsblech
und der Seitenwand ziehen.
|
|

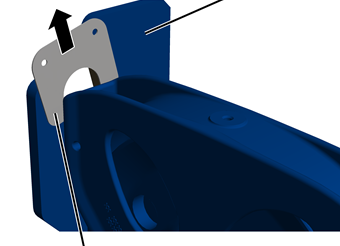

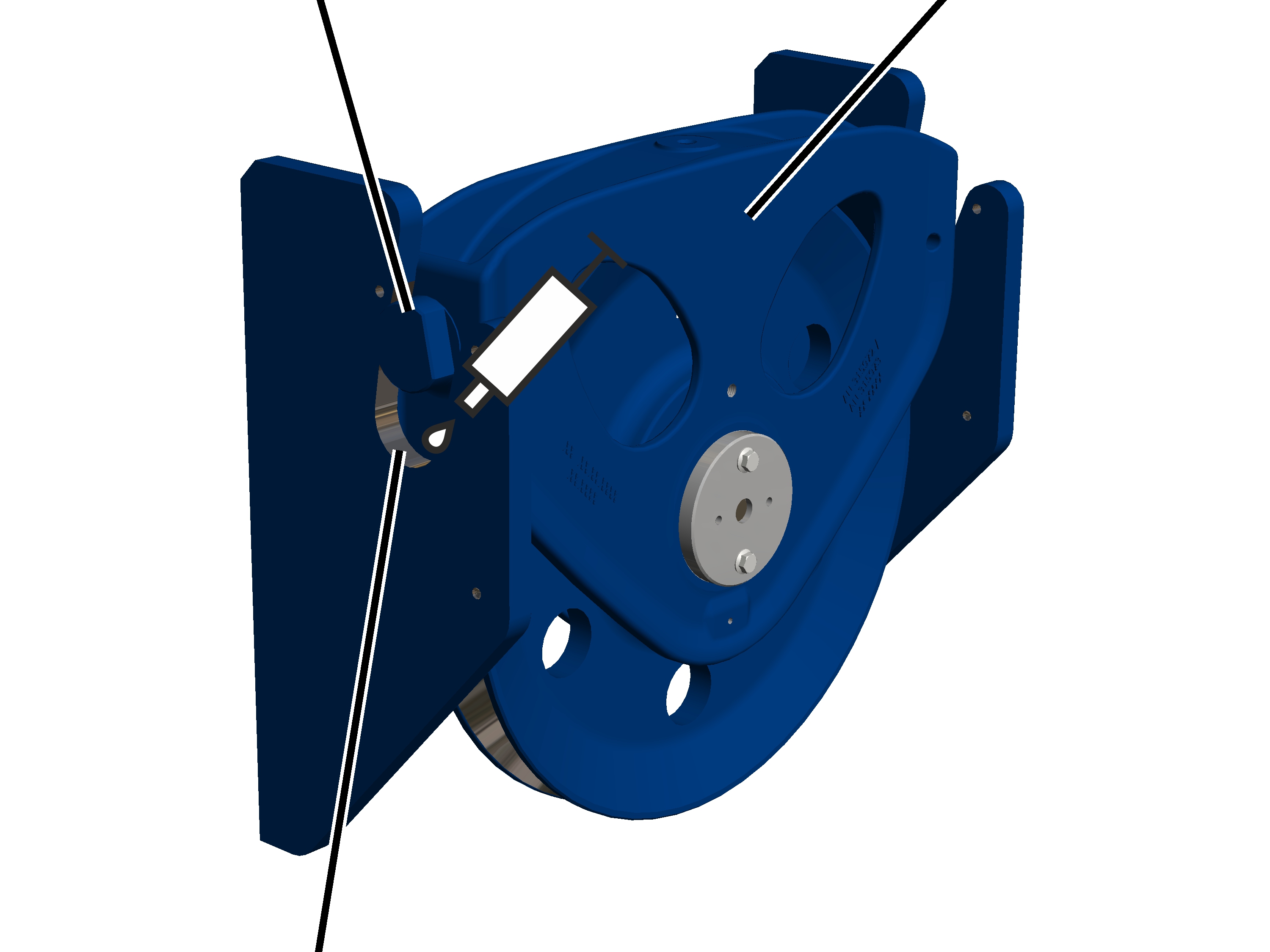

Seitenwand |
|
| |
|
Sicherungsblech |
|
Sicherungsblech rausziehen.
|

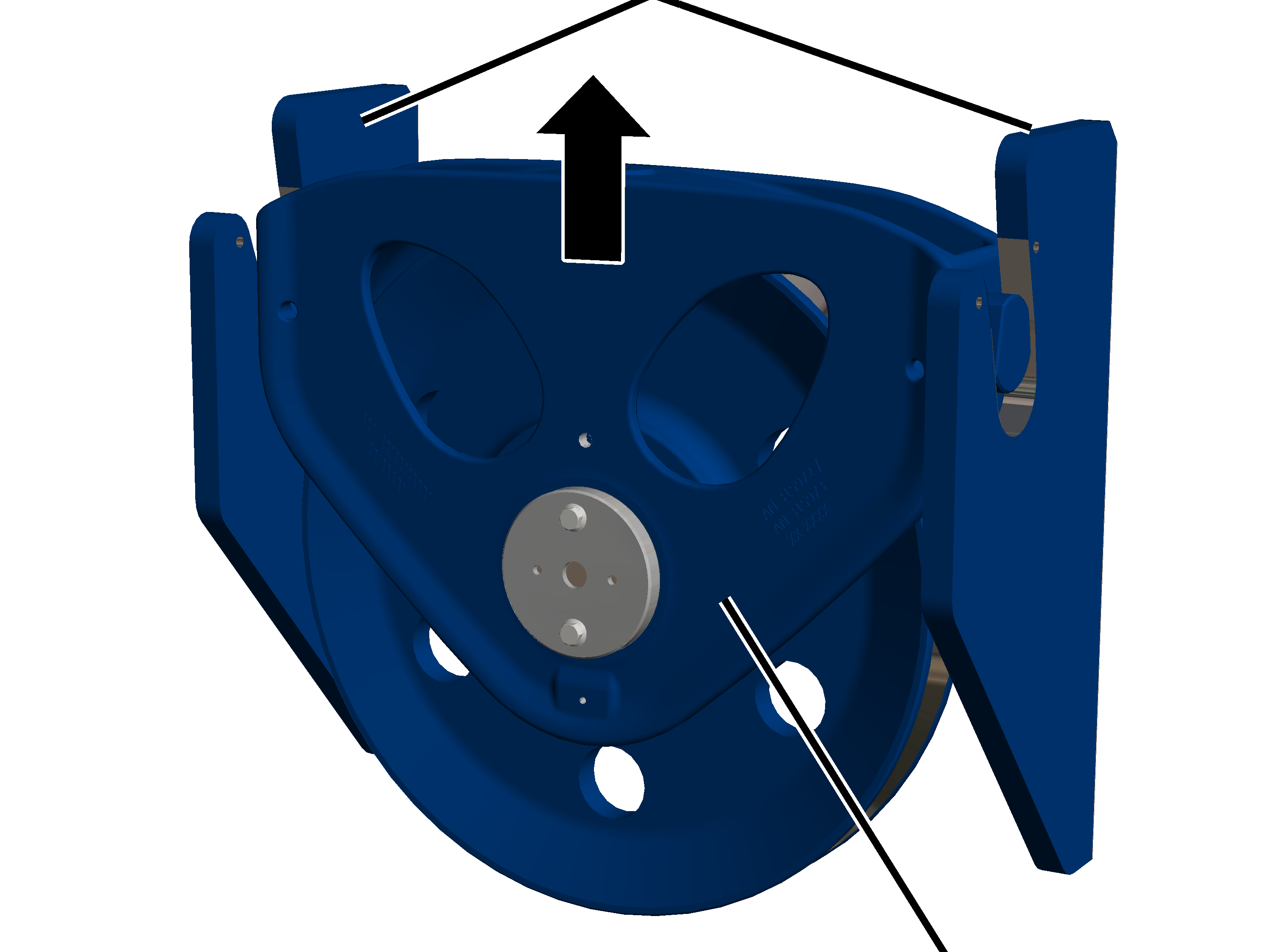

Seitenwand | |
|
| |
|
|
Umlenkrollentraverse |
Umlenkrollentraverse aus den
Seitenwänden heben.
|
Umlenkrollentraverse |
Deckel | |
|
| ||
|
|
Rippschraube | |
Rippschrauben (2x) am Deckel
lösen.
Deckel von der
Umlenkrollentraverse abnehmen.
|
Bolzen |
Umlenkrollentraverse |
|
| |
|
Umlenkrolle |
|
Bolzen aus der Umlenkrollentraverse und
Umlenkrolle ziehen.
Umlenkrolle aus
Umlenkrollentraverse ziehen.
|
Rippschraube |
|
|
| |
|
Deckel |
|
Rippschrauben (2x) am Deckel
lösen.
Deckel von der
Umlenkrollentraverse abnehmen.
|
Umlenkrollentraverse |
Bolzen |
|
| |
|
Umlenkrolle |
|
Bolzen aus der
Umlenkrollentraverse und Umlenkrolle ziehen.
Umlenkrolle aus
Umlenkrollentraverse ziehen.
|

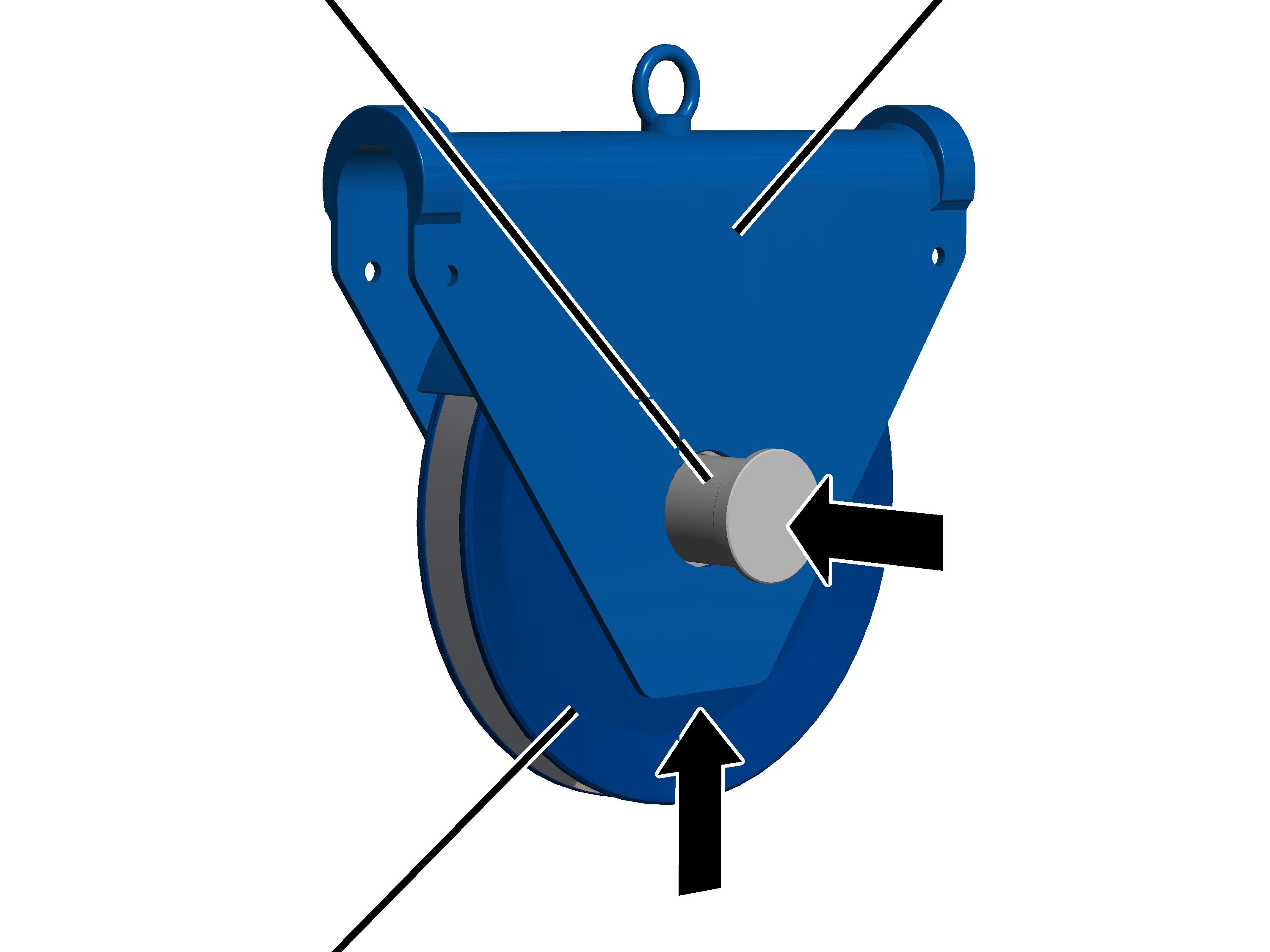

Bolzen |
Umlenkrollentraverse |
|
| |
|
Umlenkrolle |
|
Umlenkrolle in die Umlenkrollentraverse
schieben.
Bolzen durch die Umlenkrollentraverse und
Umlenkrolle schieben.
|

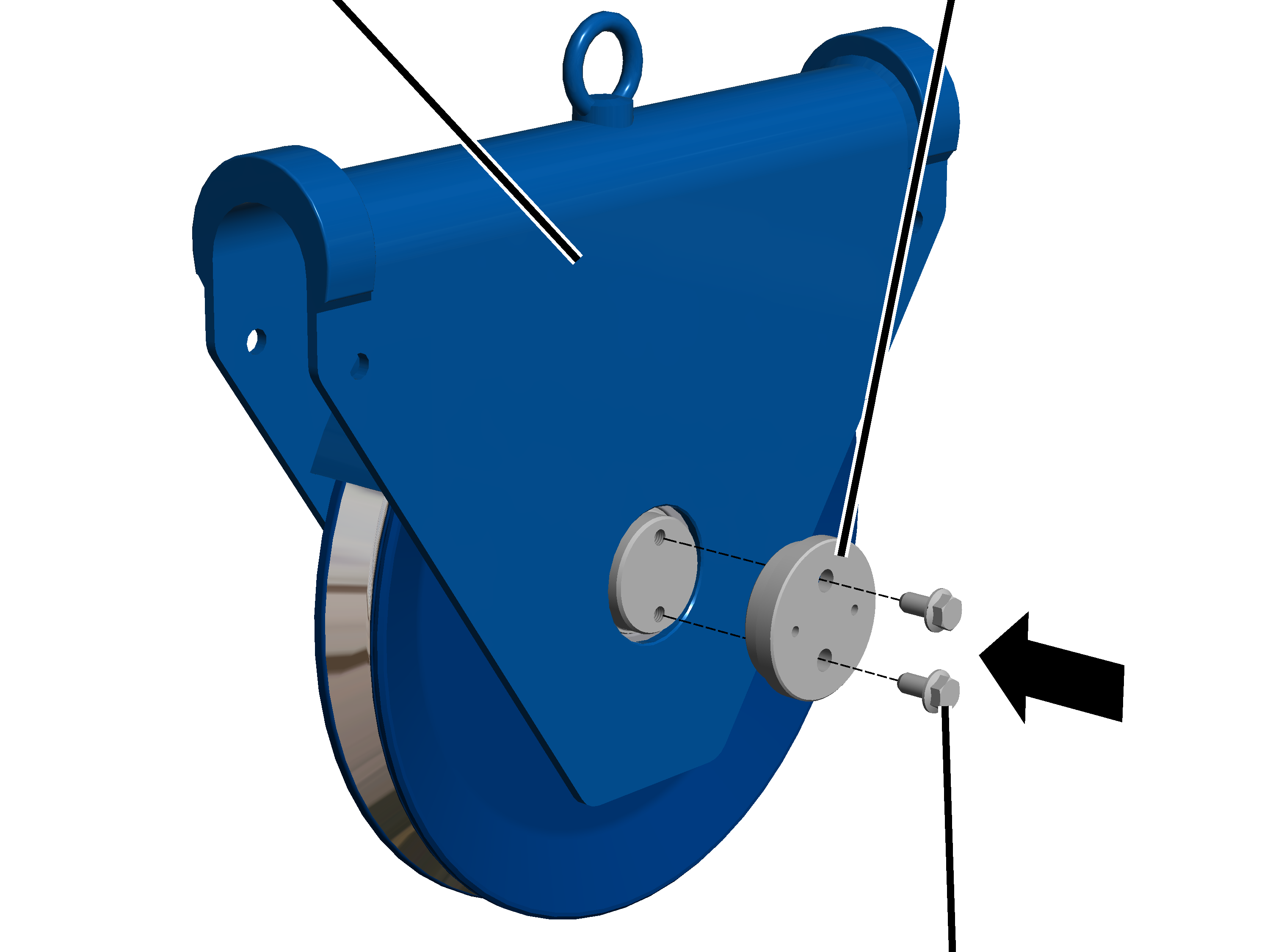

Umlenkrollentraverse |
Deckel | |
|
| ||
|
|
Rippschraube | |
Deckel von der anderen Seite auf den
Bolzen schieben.
Deckel mit Rippschrauben (2x)
festschrauben.
|
Baugröße |
Rippschraube |
Anzieh-Drehmoment |
|
GM5000 |
M10x20 |
75 Nm |
|
GM6000 |
M10x20 |
75 Nm |
|
Umlenkrollentraverse |
Bolzen |
|
| |
|
Umlenkrolle |
|
Umlenkrolle in die
Umlenkrollentraverse schieben.
|
Rippschraube |
|
|
| |
|
Deckel |
|
Deckel mit den Rippschrauben
M10x20 am Bolzen festschrauben. 75 Nm.
|
|

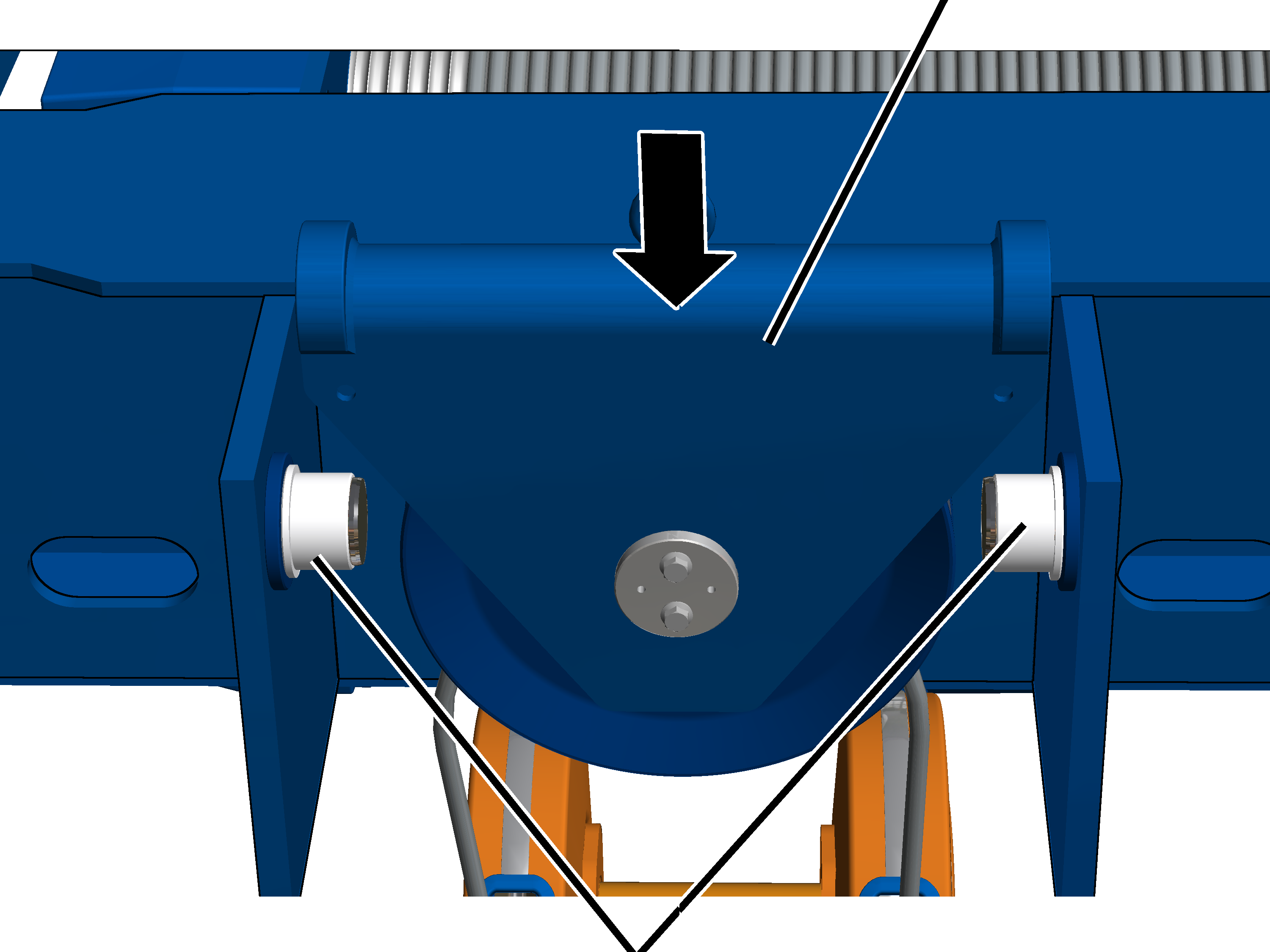

Umlenkrollentraverse |
|
| |
|
Lagerbuchsen | |
Umlenkrollentraverse auf die
Lagerbuchsen schieben.
Dabei darauf achten, dass die Umlenkrolle in die Richtung des Hubantriebs zeigt.
|
Bolzen |
|
|
Bolzen (2x) in die
Umlenkrollentraverse schieben.
|

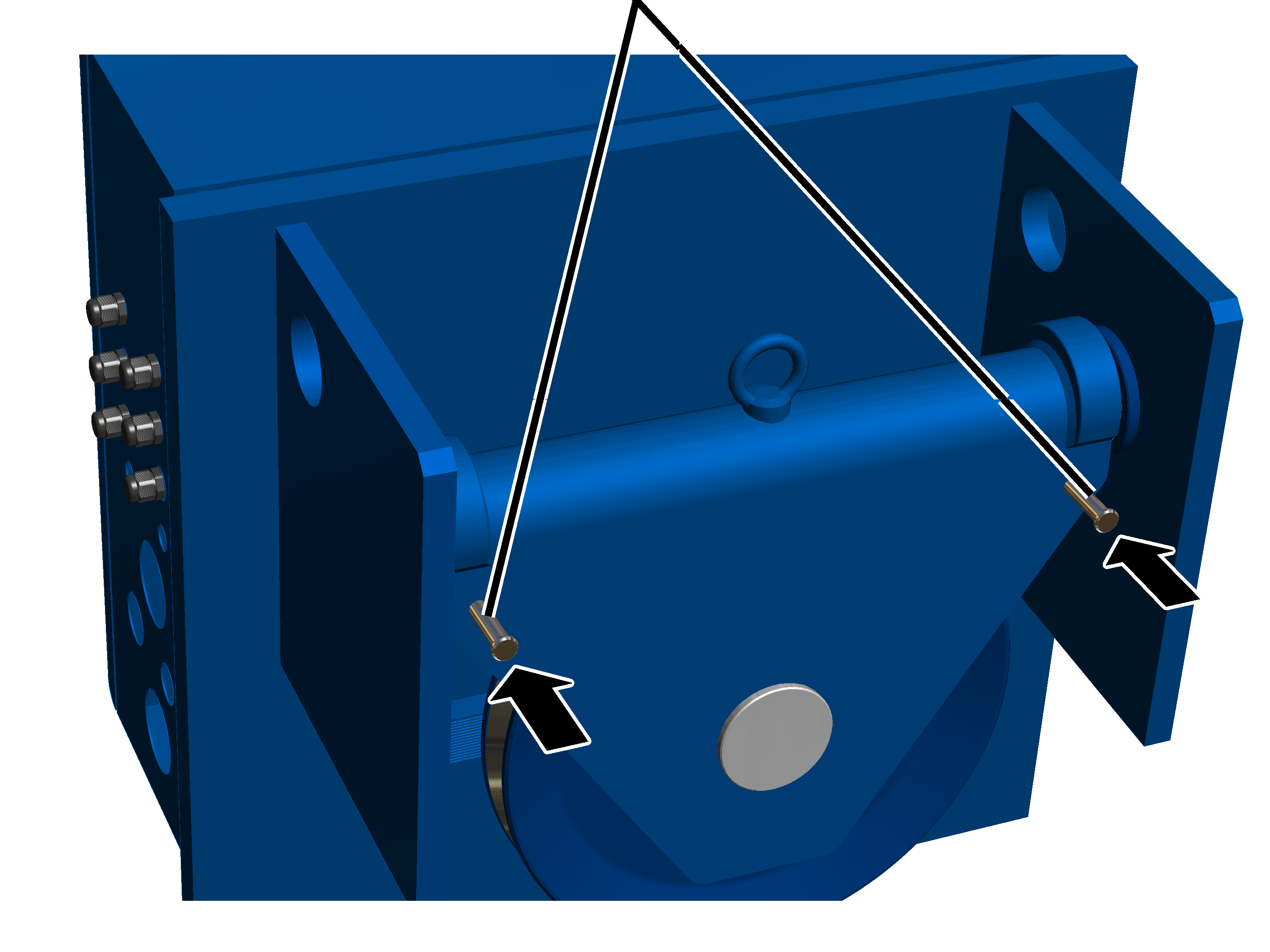

SL-Sicherung |
|
|
|
Bolzen |
SL-Sicherung (2x) auf die Bolzen
schieben.
|
Bolzen |
Umlenkrollentraverse | |
|
| ||
|
Auflagefläche der Seitenwand |
| |
Auflagefläche der Seitenwand
schmieren.
Schmierstoff „OKS 511-Gleitlack“. Für Details siehe Schmierstoffe.
Gleitlack 30 Minuten trocknen
lassen!
Auflagefläche der Seitenwand
erneut schmieren.
Schmierstoff „Hochtemperaturpaste PBC 1574“. Für Details siehe Schmierstoffe.
|

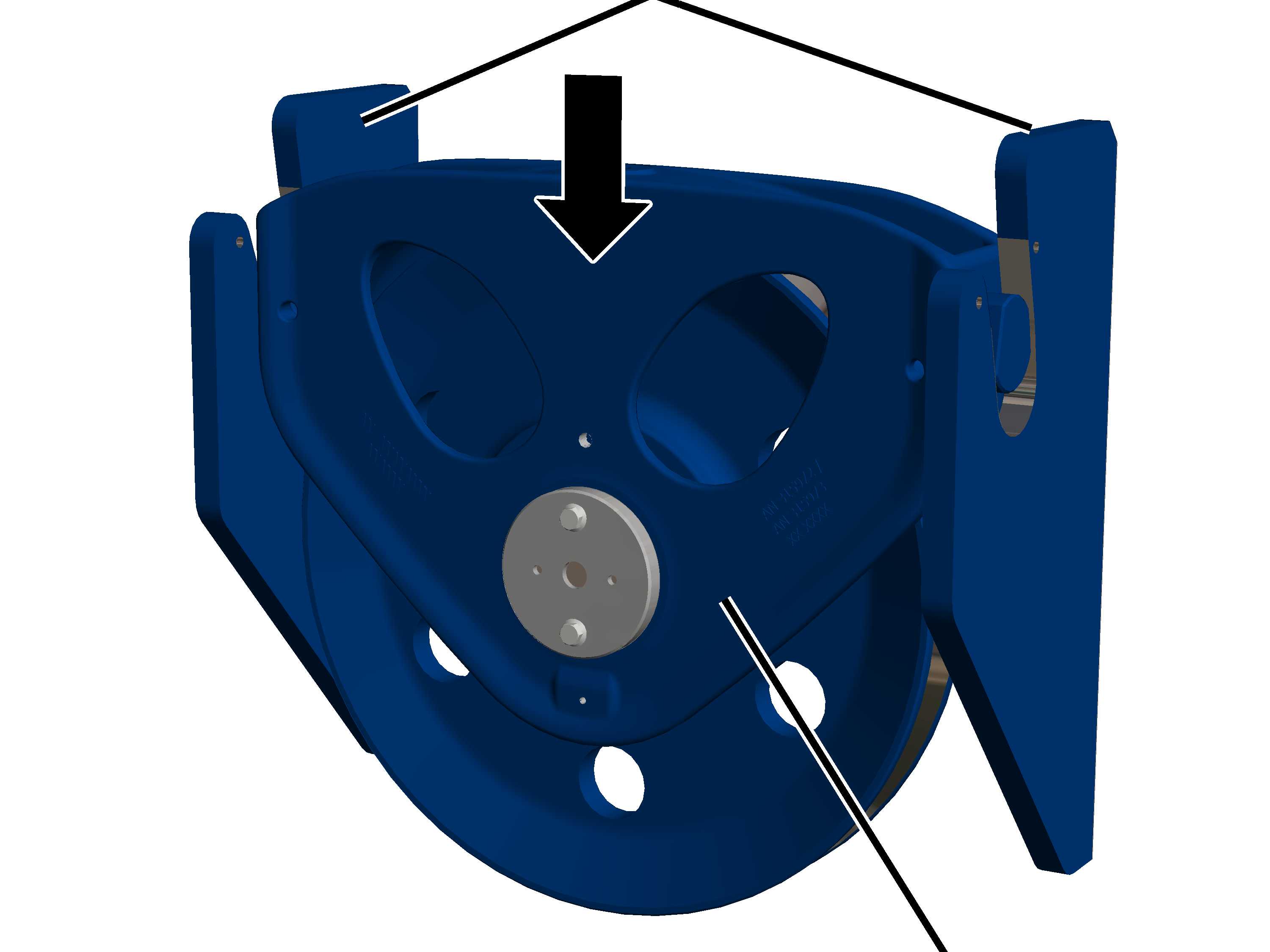

Seitenwand | |
|
| |
|
|
Umlenkrollentraverse |
Umlenkrollentraverse in die
Seitenwände heben.
Die Umlenkrollentraverse muss sich von Hand hin und her bewegen lassen.
|
|

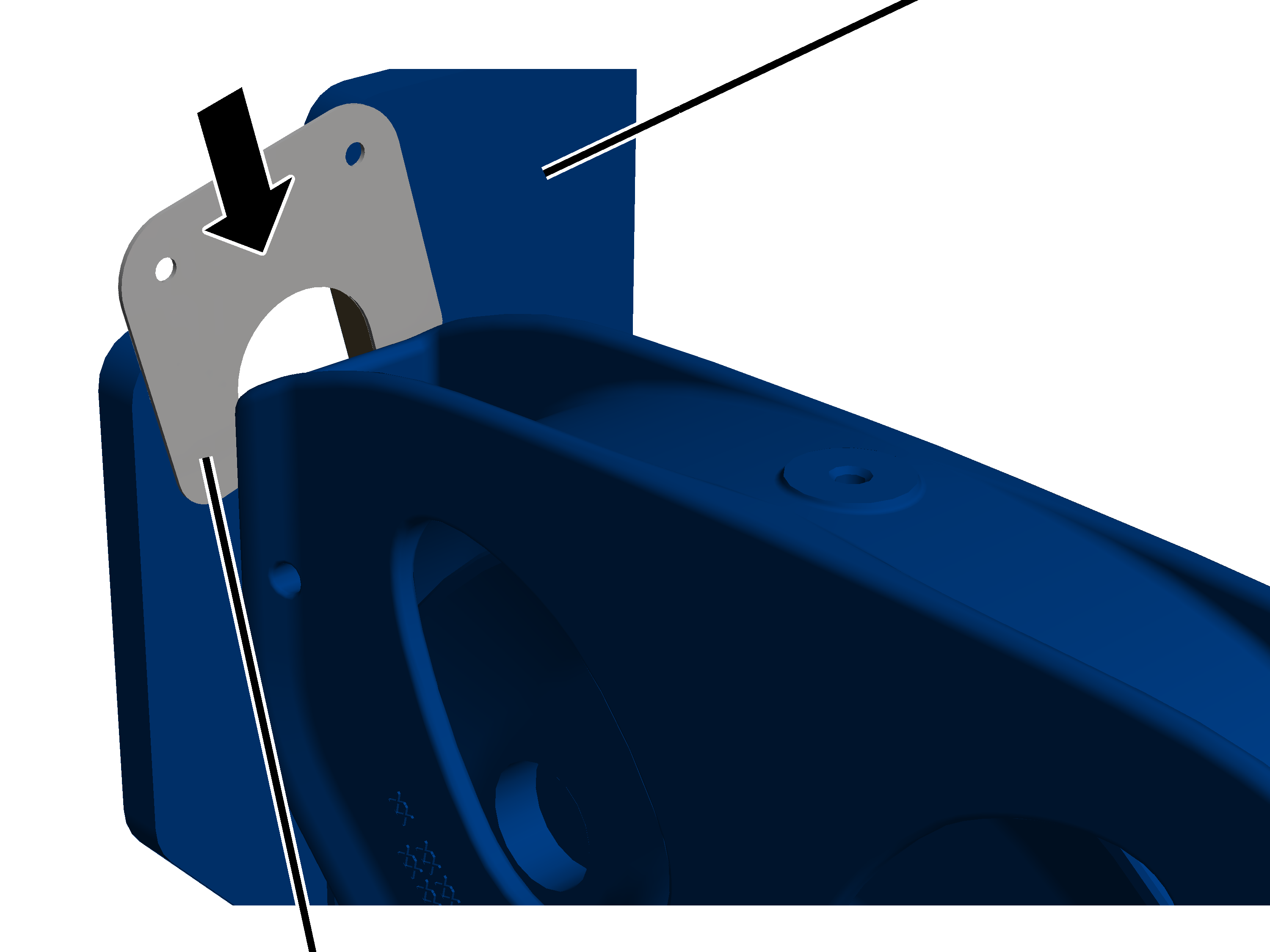

Seitenwand |
|
| |
|
Sicherungsblech |
|
Sicherungsblech in die
Seitenwand schieben.
|

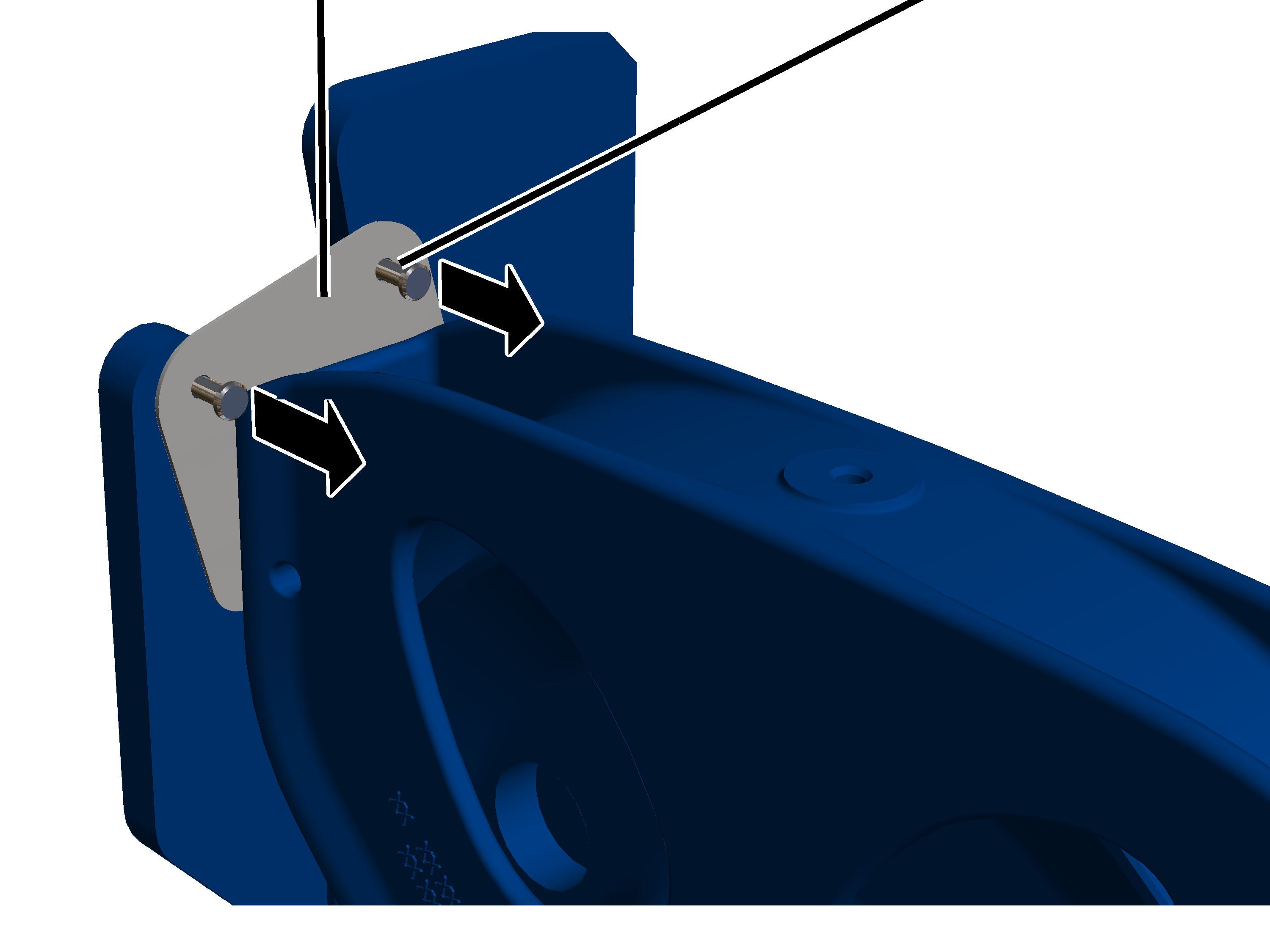

Sicherungsblech |
Bolzen |
|
| |
Bolzen durch das Sicherungsblech
und die Seitenwand schieben.
|

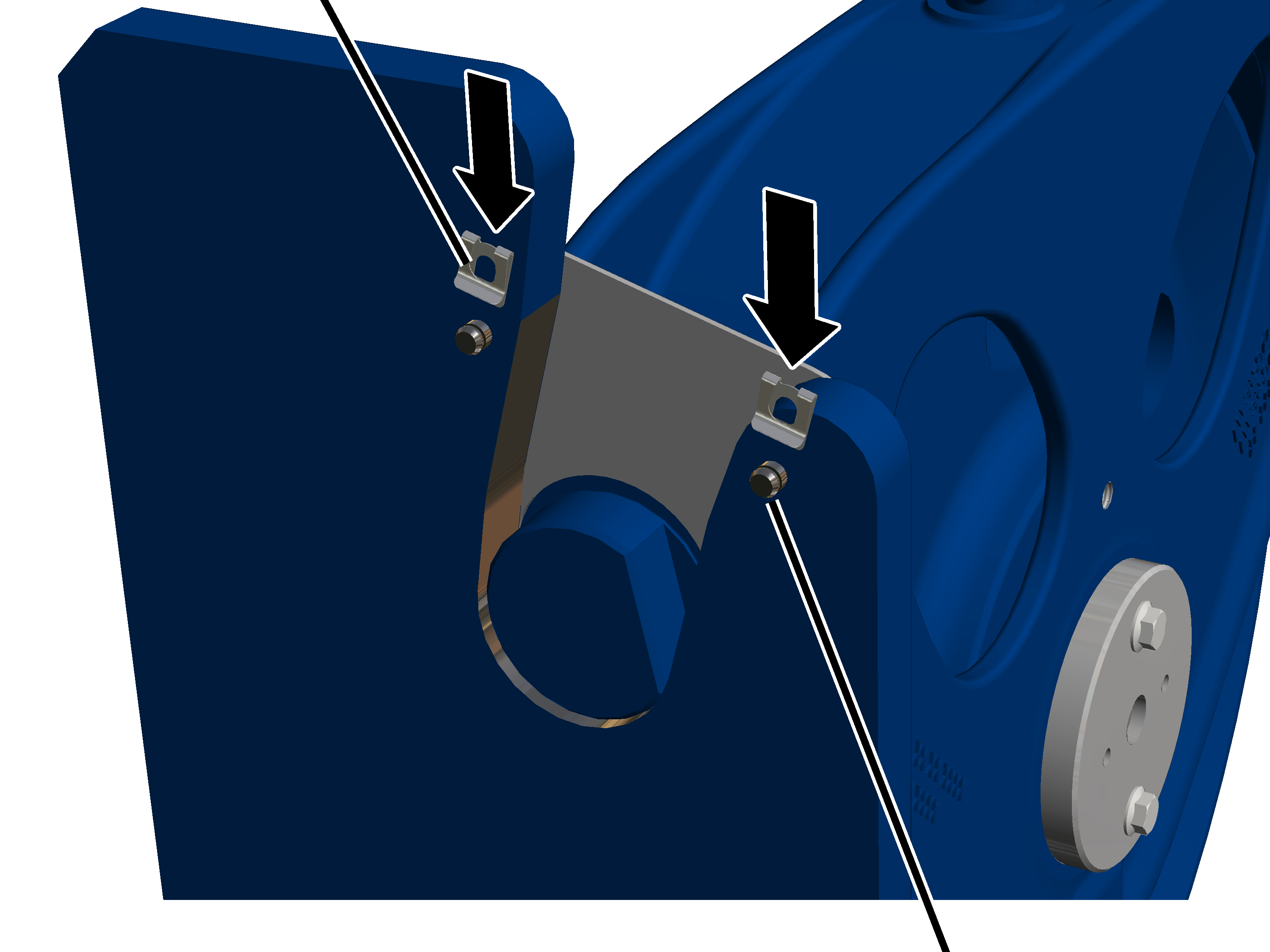

SL-Sicherung |
|
|
| |
|
|
Bolzen |
SL-Sicherung auf die Bolzen
schieben.
