Seilzug am Hauptträger montieren

Nur bei offenem Hauptträgeranschluss

Wenn der Hauptträgeranschluss nicht verschlossen ist, kann der Seilzug auf den Untergurt geschoben werden.

Im Folgenden wird die Montage an einem Hauptträger als Kastenträger gezeigt. Die Montage an einem I-Träger unterscheidet sich nicht wesentlich davon.



	Hauptträger
Gegengewichtsseite	Seilzug

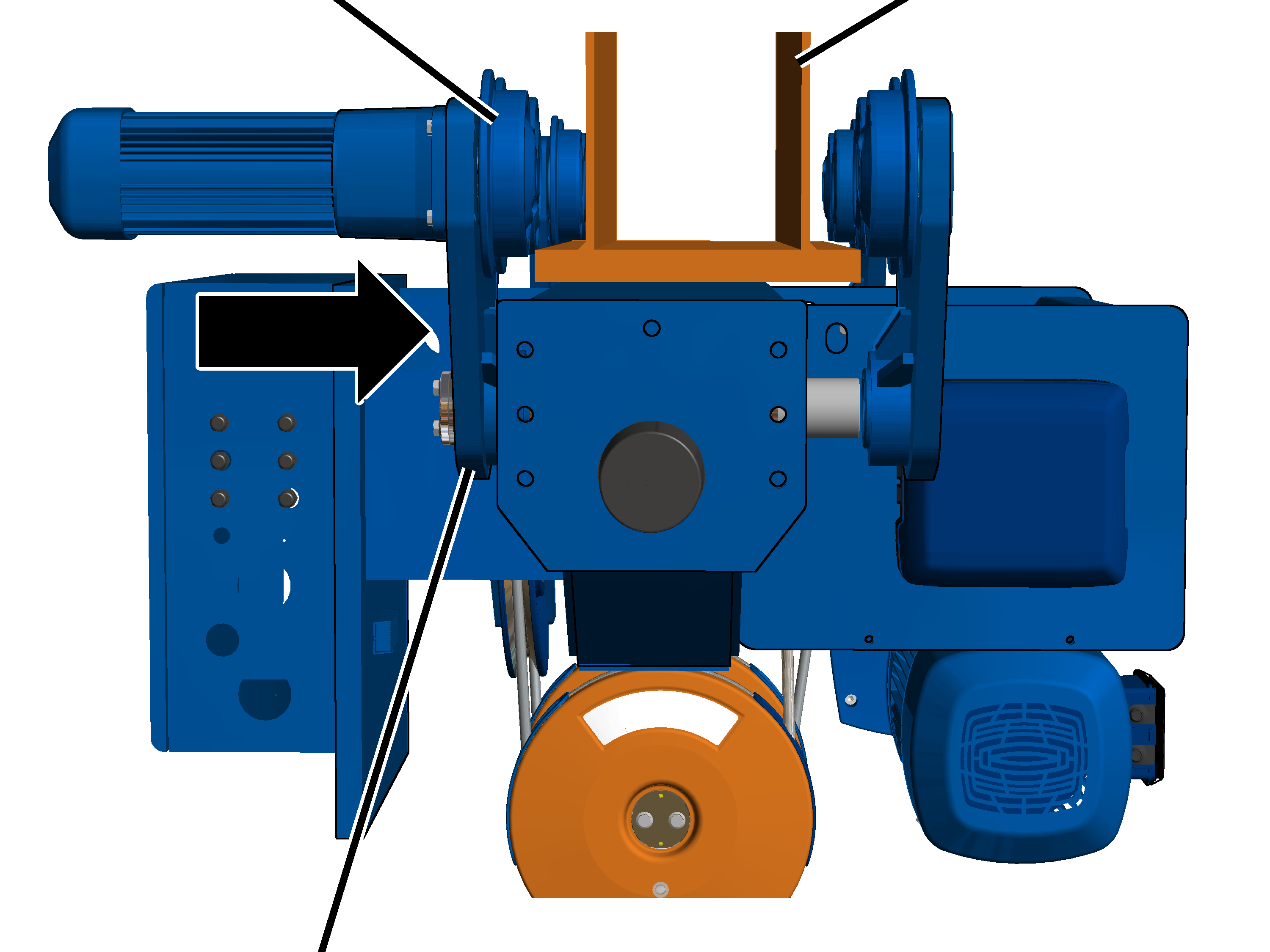

   Seilzug so drehen, dass die Gegengewichtsseite zur Stromzuführung zeigt.

   Arbeitssicherheitsbestimmungen beachten und Seilzug anheben.

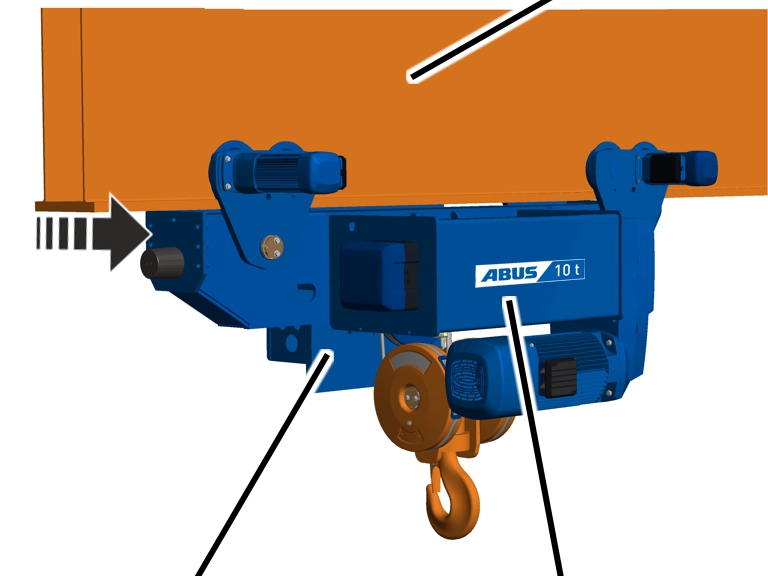

   Seilzug von der offenen Seite aus auf den Hauptträgeranschluss schieben und mit den Laufrädern aufsetzen.





Nur bei geschlossenem Hauptträgeranschluss

Im Folgenden wird die Montage an einem Hauptträger als Kastenträger gezeigt. Die Montage an einem I-Träger unterscheidet sich nicht wesentlich davon.



Um die Montage zu erleichtern, werden zwei der vier Fahrantriebe an den Seitenschildern auf der Trommelseite des Seilzugs demontiert.



An beiden Fahrwerken auf der Trommelseite:

Rippschraube	Fahrantrieb
Seitenschild

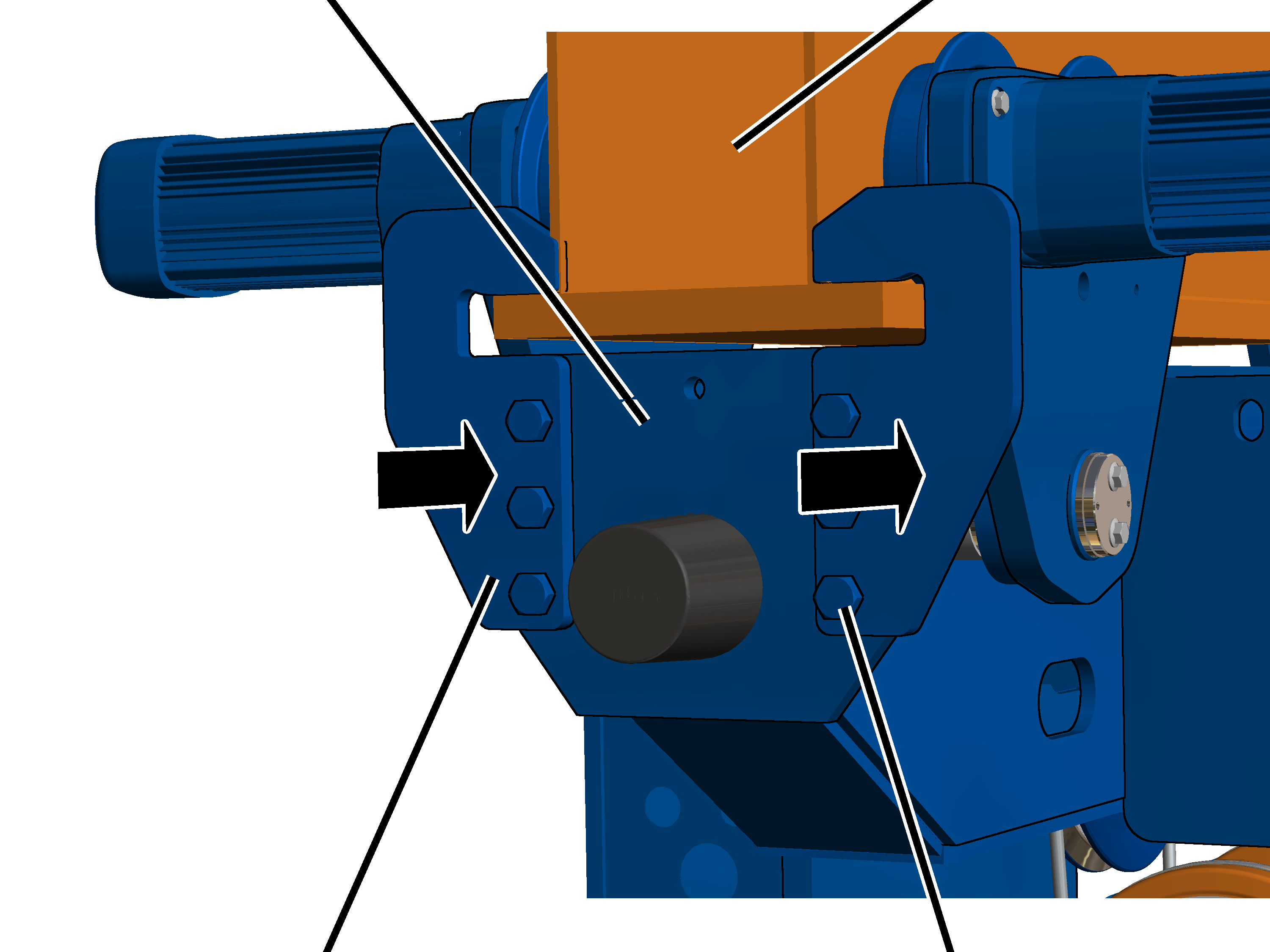

   Rippschrauben (4x) am Fahrantrieb lösen.





Seitenschild	Fahrantrieb

   Fahrantrieb aus dem Seitenschild ziehen.





Um den Seilzug am Hauptträger montieren zu können, werden die Seitenschilder auf den Lagerbolzen nach außen geschoben.



An beiden Fahrwerken auf der Trommelseite:

	Seitenschild
Deckel	Rippschraube

   Rippschrauben M10x20 (2x) am Deckel lösen.

   Deckel vom Lagerbolzen ziehen.





Lagerbolzen	Seitenschild

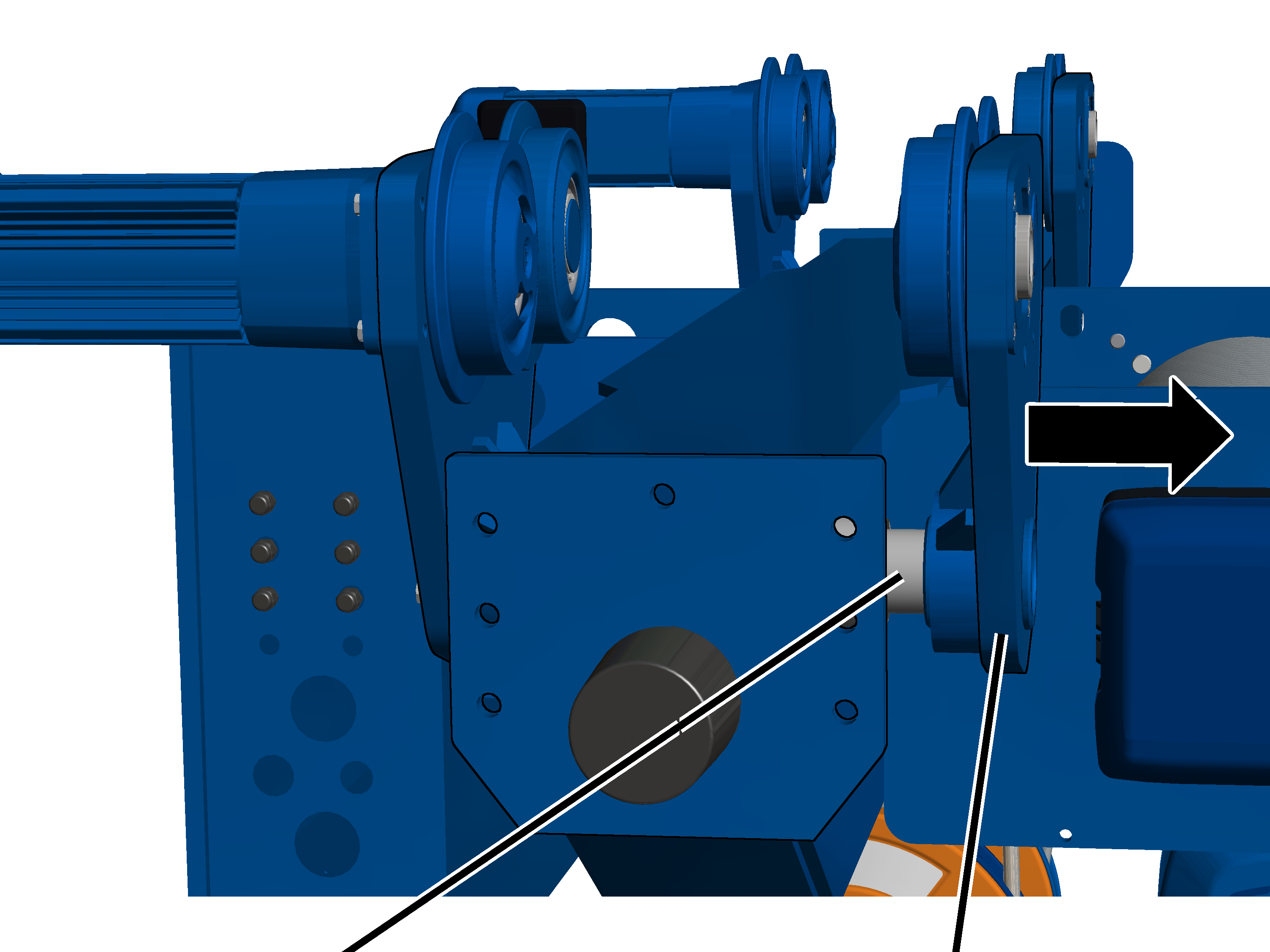

   Seitenschild auf dem Lagerbolzen nach außen schieben.

Der Seilzug muss so weit auseinandergeschoben werden, dass der Abstand zwischen den Laufrädern breiter als der Untergurt ist.





	Hauptträger
Seilzug

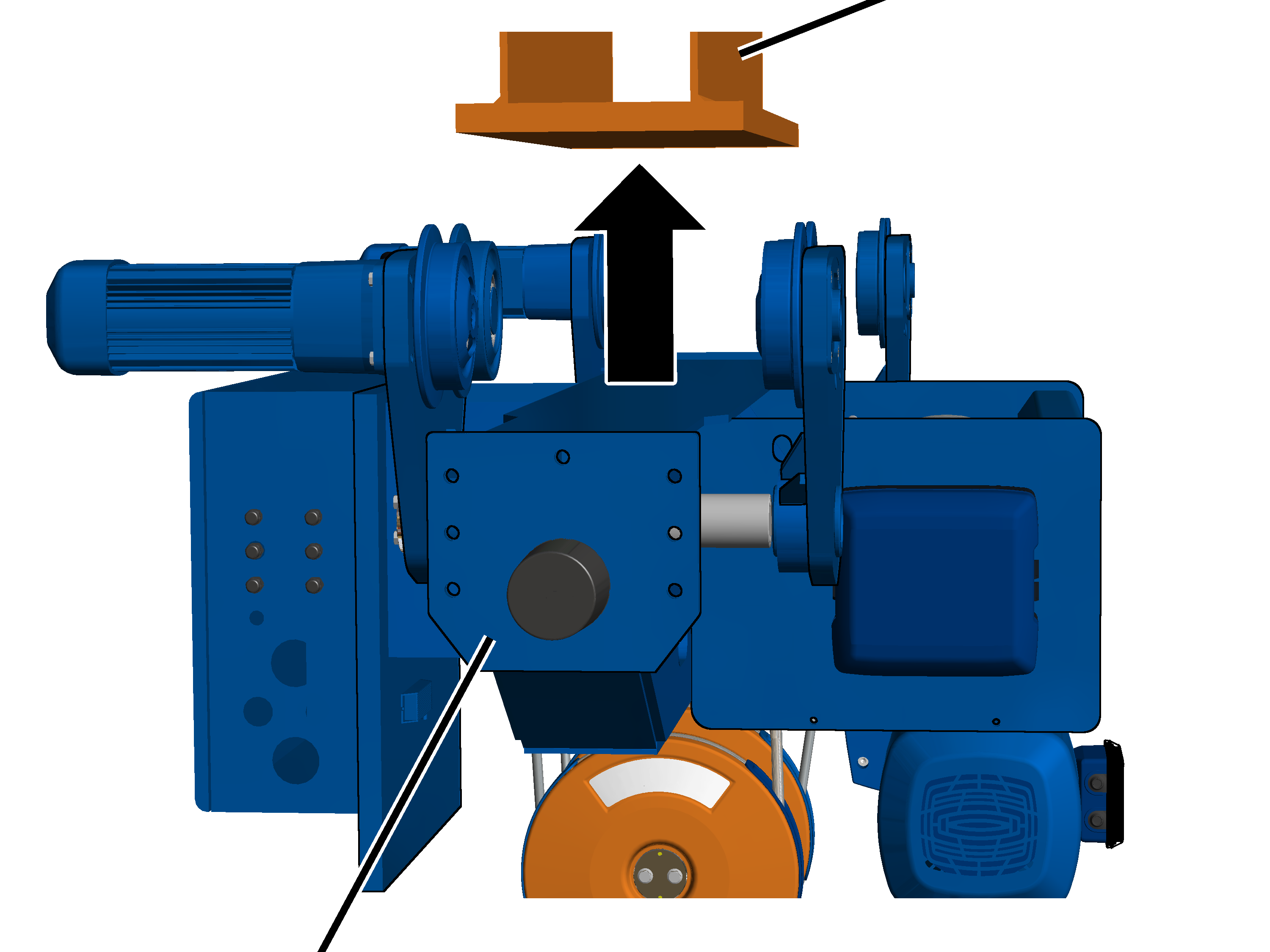

   Seilzug unter den Hauptträger heben, z. B. mit einem Gabelstapler.





An beiden Fahrwerken auf der Gegengewichtsseite:

Laufrad	Hauptträger
Seitenschild mit Fahrantrieb

   Seilzug so drehen, dass die Gegengewichtsseite zur Stromzuführung zeigt.

   Laufräder am Seitenschild mit dem Fahrantrieb auf den Hauptträger schieben.

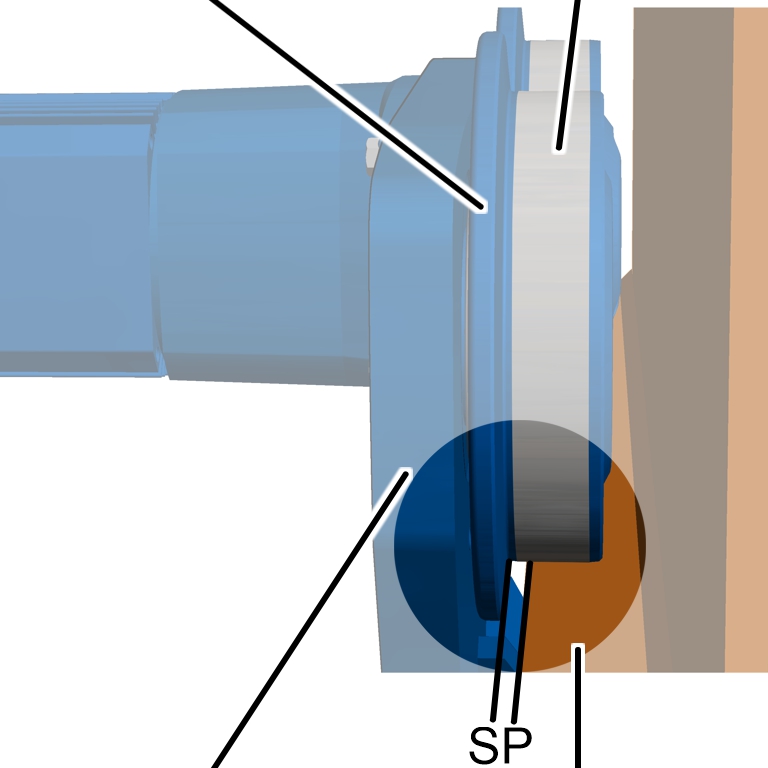

Die Laufräder müssen mit der Lauffläche komplett auf dem Untergurt aufliegen!





An beiden Fahrwerken auf der Trommelseite:

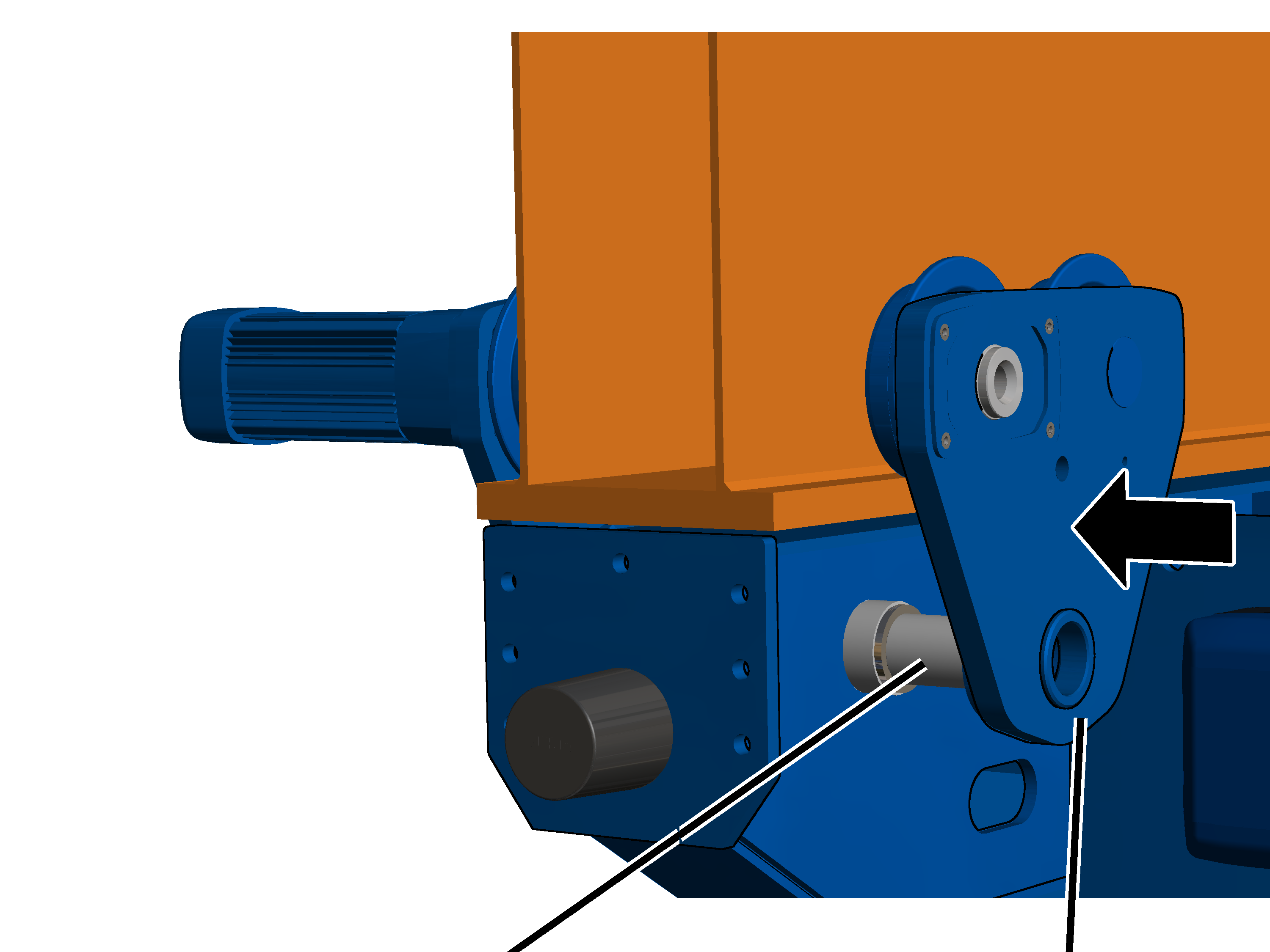

Lagerbolzen	Seitenschild

   Seitenschild auf den Lagerbolzen schieben.

Die Laufräder müssen mit der Lauffläche komplett auf dem Untergurt aufliegen!





Lagerbolzen	Deckel
Passscheibe	Stützscheibe

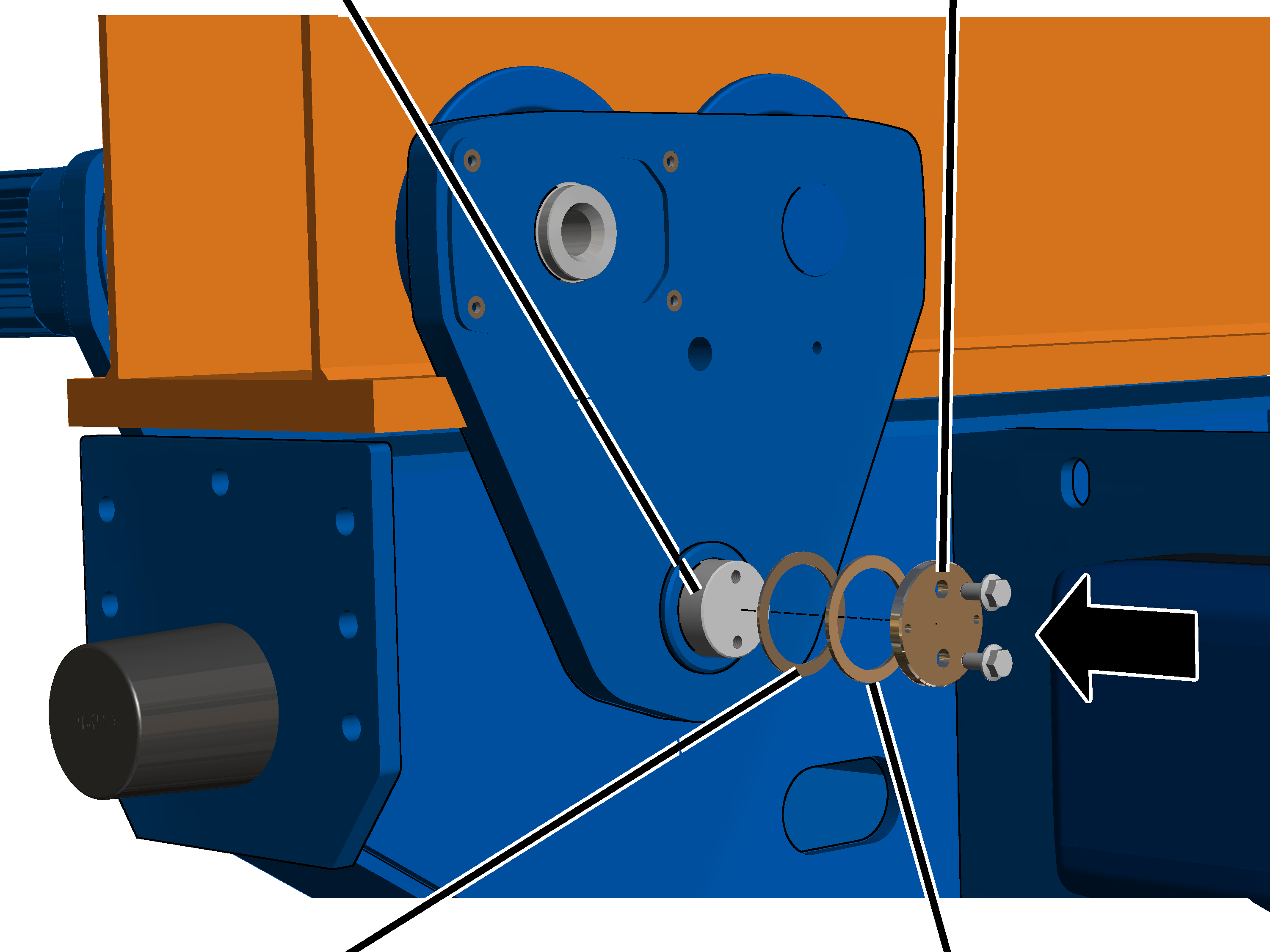

   Passscheibe und Stützscheibe auf den Lagerbolzen schieben.

   Deckel am Lagerbolzen mit Rippschrauben M10x20 festschrauben. 75 Nm.





Jetzt werden die Fahrantriebe an den Seitenschildern montiert.



An beiden Fahrwerken auf der Trommelseite:

	Rippschraube
Seitenschild	Fahrantrieb

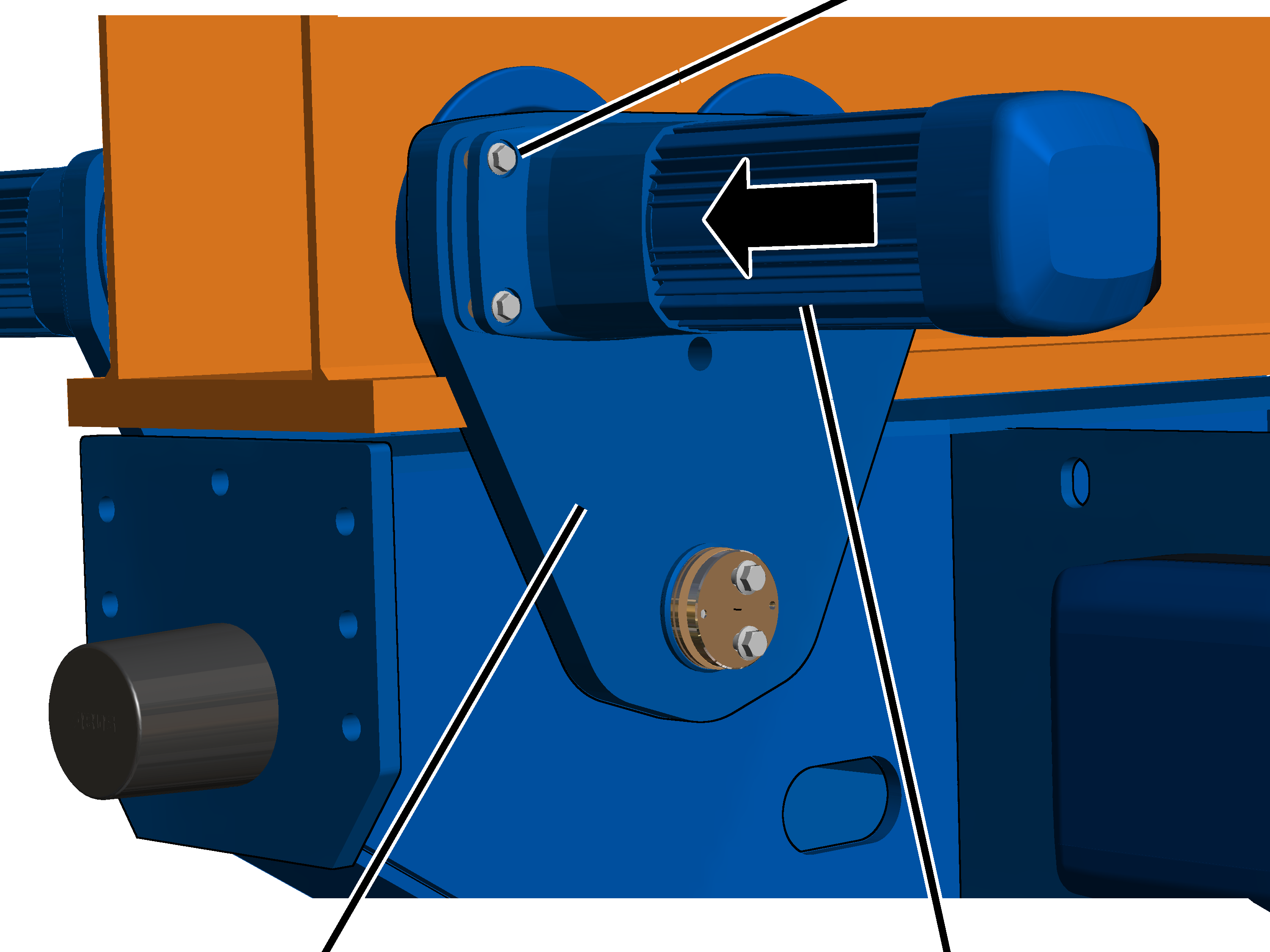

   Fahrantrieb in das angetriebene Laufrad am Seitenschild schieben.

   Fahrantrieb mit Rippschrauben M10x30 (4x) festschrauben. 75 Nm.





Abhubsicherung montieren

Toleranz der Spurweite prüfen
