Bolzen
Laufrad
Seitenschild
Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.
|
Bolzen |
|
|
| |
|
Laufrad |
Seitenschild |

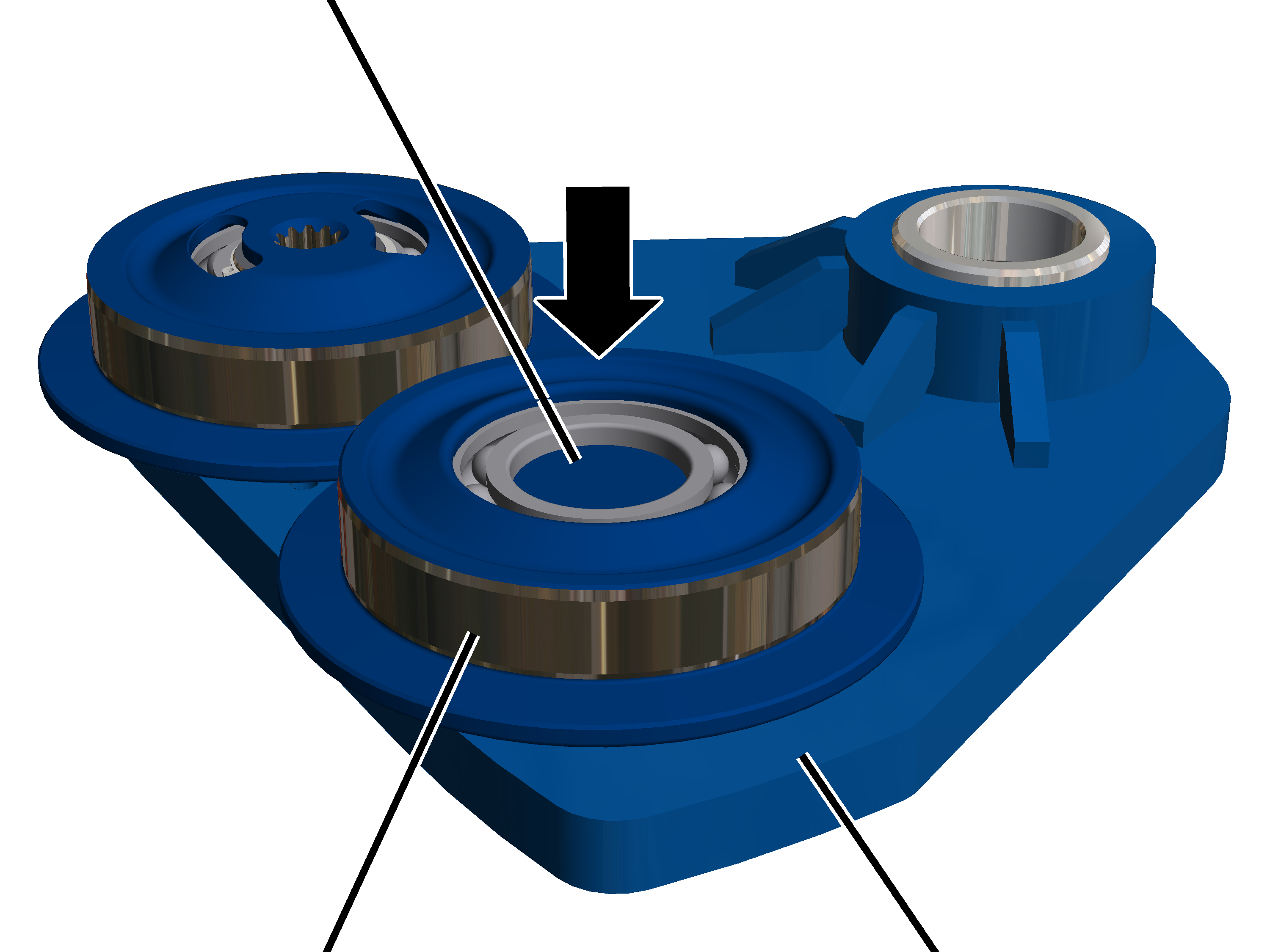

Laufrad
(2x) auf Bolzen schlagen.
|
|
Laufrad |
|
| |
|
Bolzen |
Seitenschild |

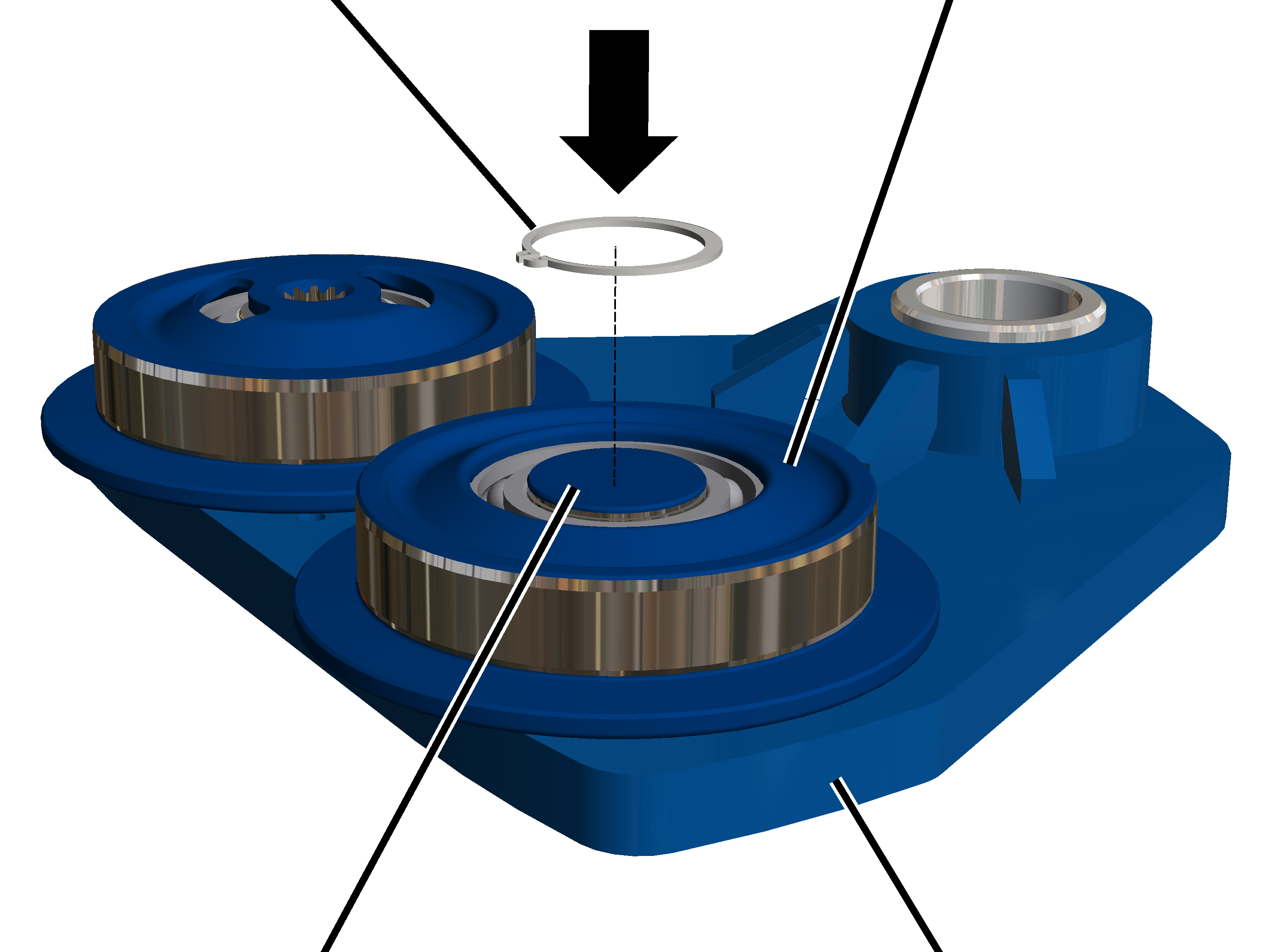

Sicherungsring (2x) in das Innere des Laufrads mit einer
Zange einsetzen.
|
| |
|
Lagerbolzen |
Seitenschild |
Lagerbolzen schmieren.
Schmierstoff: „Hochtemperaturpaste PBC 1574 SF“. Für Details siehe Schmierstoffe.
Seitenschild auf den Bolzen im
Fahrwerksträger schieben.
|
|

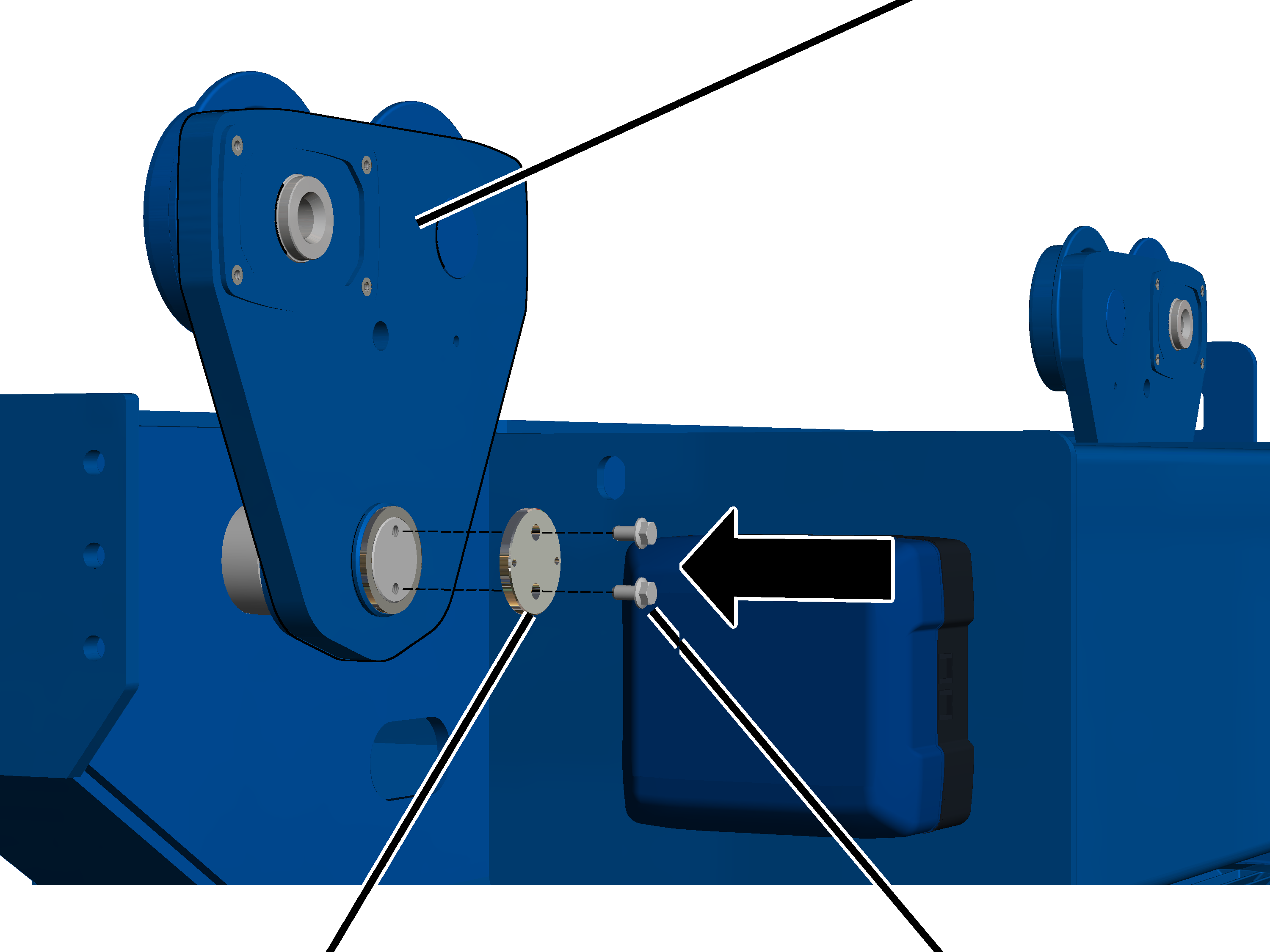

Seitenschild |
|
| |
|
Deckel |
Rippschraube |
Deckel mit Rippschrauben M10x30
(2x) am Seitenschild festschrauben. 75 Nm.
Gewicht des Fahrantriebs feststellen. Siehe
Produkthandbuch ABUS-Fahrantrieb.
|

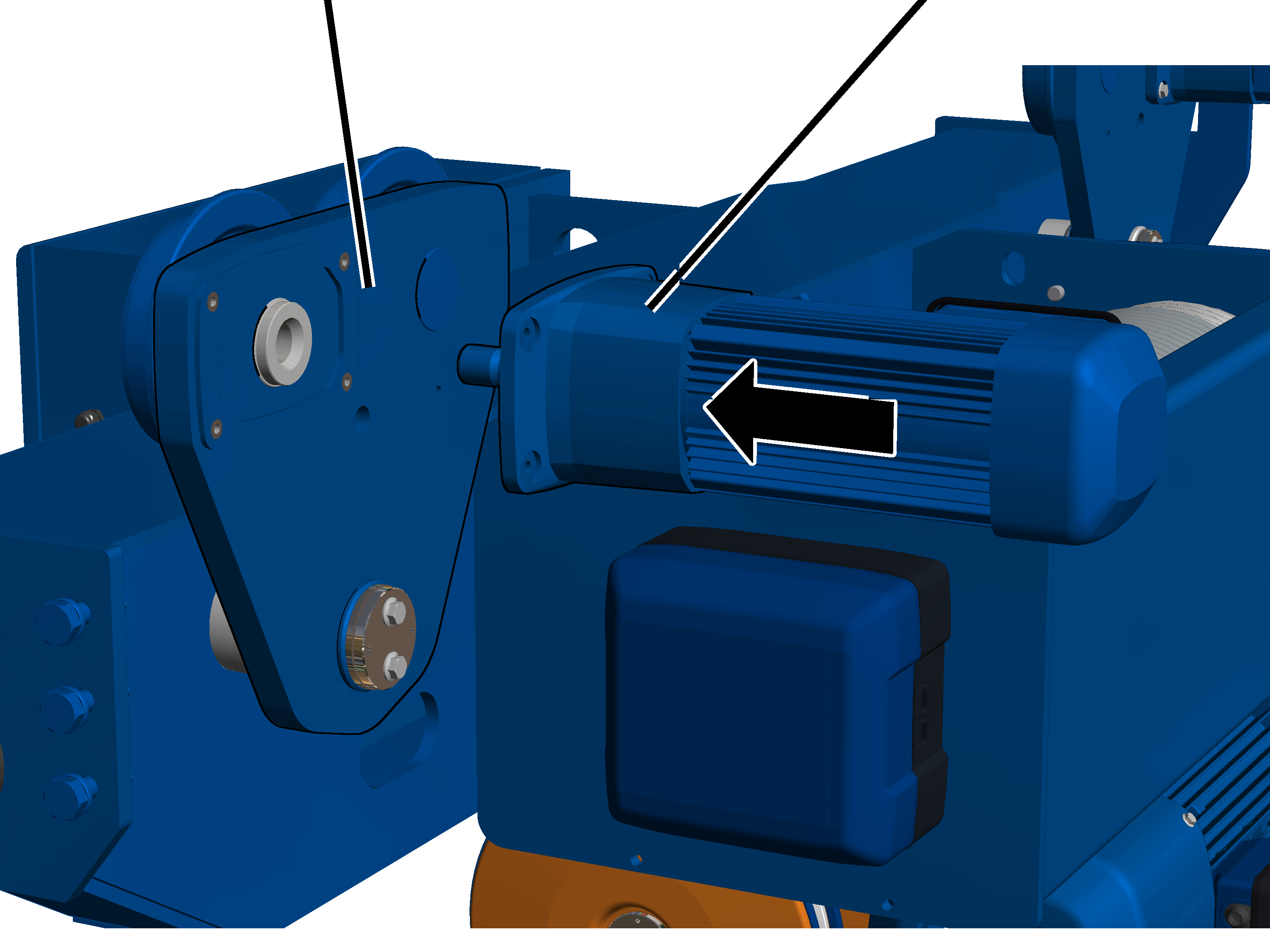

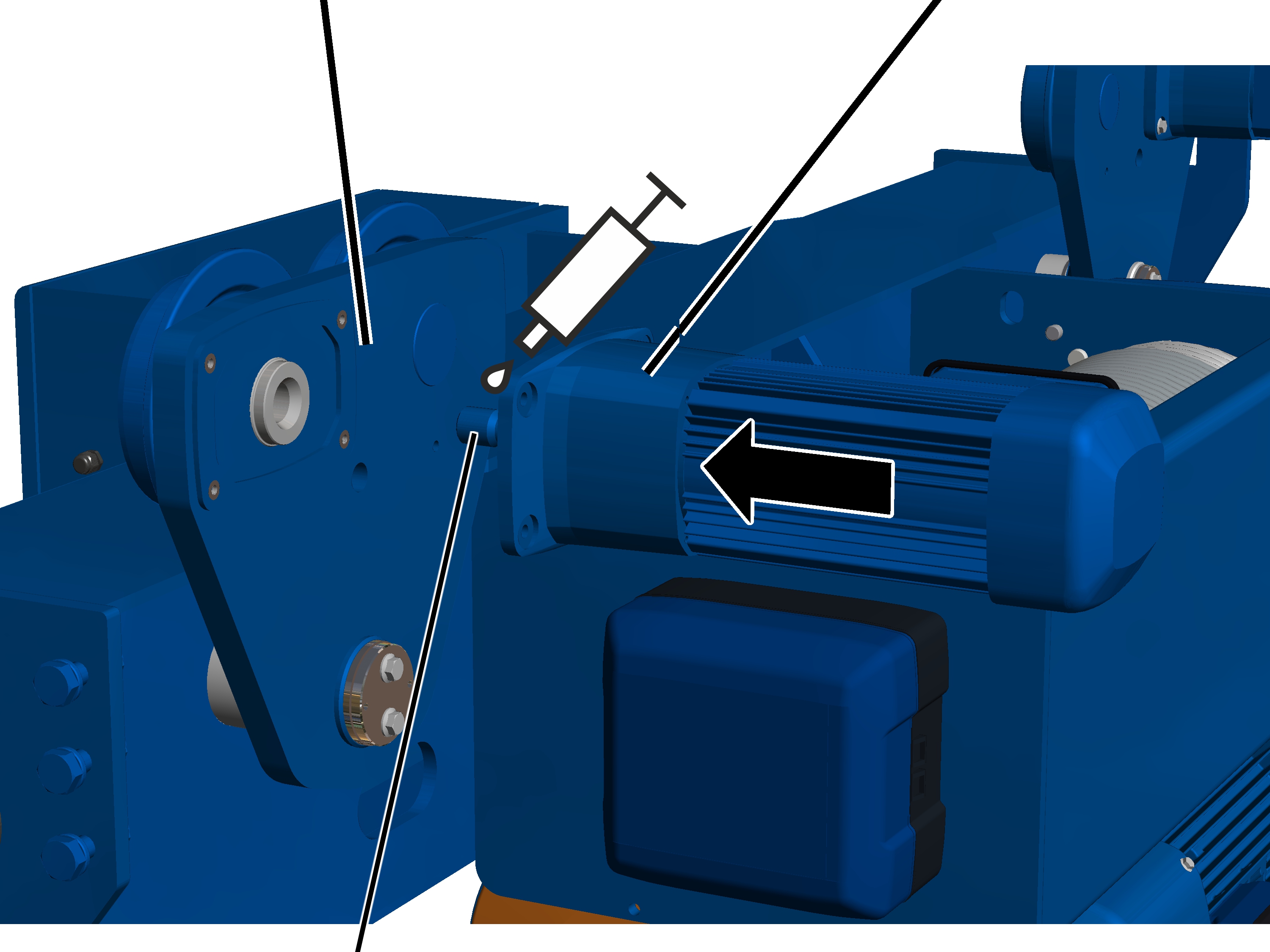

Seitenschild |
Fahrantrieb |
|
| |
|
Abtriebswelle |
|
Verzahnung auf der
Abtriebswelle schmieren.
Schmierstoff Fuchs Lubritech Hochtemperaturpaste PBC 1574.
|
Seitenschild |
Fahrantrieb |
|
| |
Fahrantrieb in das Laufrad schieben.
Fahrantrieb mit Rippschrauben M10x30 (4x) festschrauben.
75 Nm.
|
Stiftleiste am Fahrantrieb |
Stiftleiste am Fahrantrieb |
|
| |
|
Anschlussleitung Fahrantrieb |
Gleichrichter Bremse |
Anschlussleitung für den Fahrantrieb in die Stiftleiste am
Fahrantrieb stecken.
Gleichrichter für die Bremse in die Stiftleiste am Fahrantrieb
stecken.
Steckverbindungen und
Anschlussleitung in Steckergehäuse legen.
|
Stiftleiste am Fahrantrieb |
Stiftleiste am Fahrantrieb |
|
| |
|
Buchsenleiste für Fahrantrieb |
Buchsenleiste für Bremse |
Buchsenleiste für den
Fahrantrieb an der Stiftleiste am Fahrantrieb einstecken.
Buchsenleiste für die Bremse an der Stiftleiste am Fahrantrieb
einstecken.
|
Steckverbindung |
Kabeldurchführung |
|
| |
|
Schirmklammer |
Anschlussleitung |
Anschlussleitung mit Kabelbinder an der Schirmklammer befestigen.
Steckverbindungen und
Anschlussleitung in Steckergehäuse legen.
Steckergehäuse schließen.
Seilzug wieder absetzen.
Seilzug in Betrieb nehmen.
Funktion des Laufrads prüfen.
