Katzstrommitnehmer montieren

Der Katzstrommitnehmer wird oberhalb des Katzschützkastens montiert. Er zieht die elektrischen Leitungen für die Katzstromzuführung (Schleppleitung oder Energiekette) und den Kreuzhebelschalter des Katzfahrgrenzschalters parallel zur Katze hin und her.

Abhängig vom Hauptträger (I-Träger oder Kastenträger) und der Art der Stromzuführung (Schleppleitung oder Energiekette) muss der Katzstrommitnehmer unterschiedlich montiert werden.

Nur bei Energiekette

Energiekette am Mitnehmerrohr montieren

An das waagerechte Mitnehmerrohr wird die Energiekette befestigt.

	Einzelteile der Energiekette

Einzelteile der Energiekette (Umlenkhalter und Anschlusselement) mit Bolzen und SL-Sicherung am Quadratrohr befestigen.

Kabelbinder	Flachleitung

Anschlusselement		Energiekette

Flachleitung aus der Energiekette herausführen und im Bogen um den Umlenkhalter führen.

Flachleitung mit Kabelbinder am oberen Teil des Umlenkhalters befestigen.

Energiekette in das Anschlusselement schieben und einrasten.

Nur bei Schleppleitung

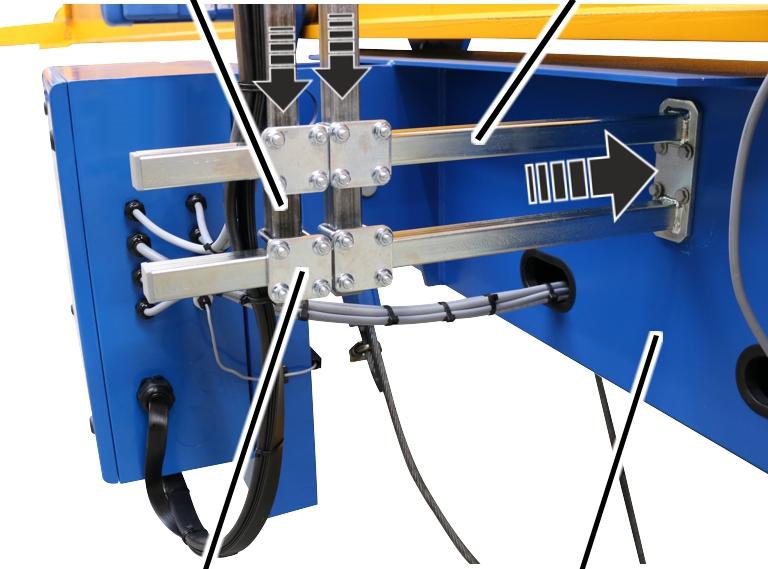

Katzstrommitnehmer montieren

Senkrechtes Quadratrohr	Katzstrommitnehmer

Rohrschelle mit Platte	Katzrahmen

Katzstrommitnehmer mit Rippschrauben am Katzrahmen festschrauben. 15 Nm.

Senkrechtes Quadratrohr mit Rippschrauben M8 und Platte an den Katzstrommitnehmer schrauben. 15 Nm.

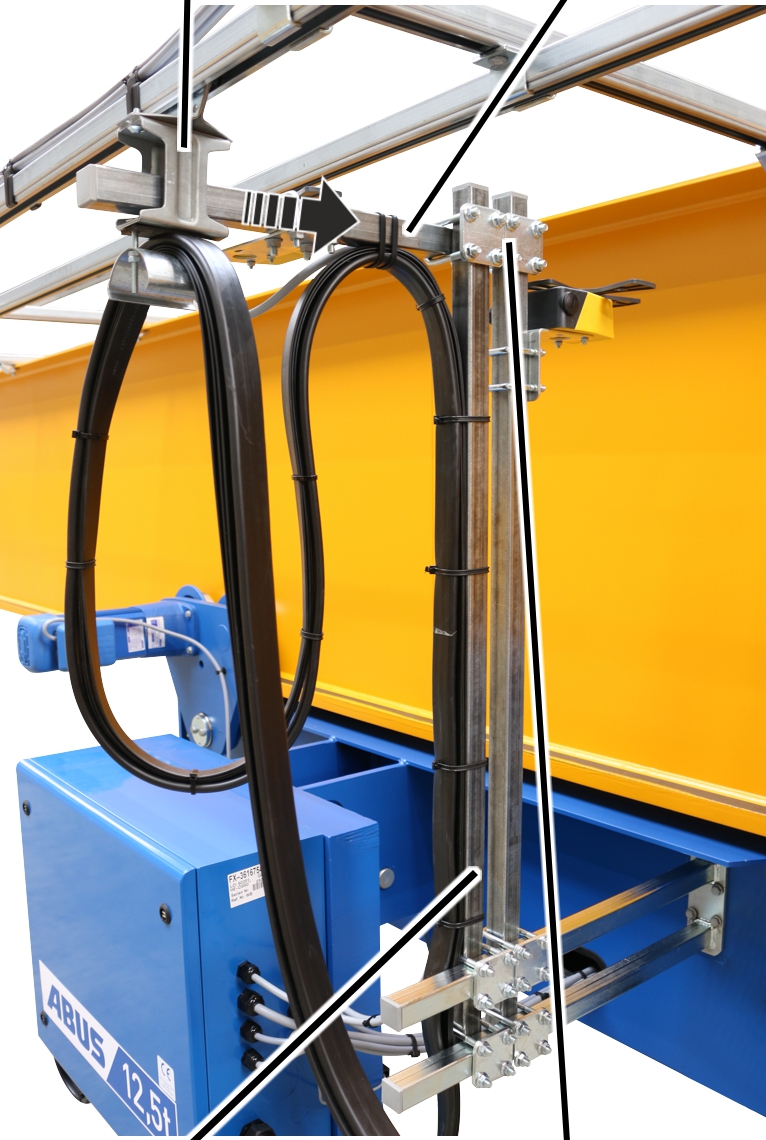

Mitnahmewagen	Waagerechtes Quadratrohr

Senkrechtes Quadratrohr	Rohrschelle mit Platte

Waagerechtes Quadratrohr in Mitnahmewagen schieben.

Waagerechtes Quadratrohr mit Rohrschelle an senkrechtes Quadratrohr schrauben. 15 Nm.
