Festpunkttraverse mit Seiltasche und Seilkeil tauschen



Wenn die Festpunkttraverse, die Seiltasche oder der Seilkeil beschädigt sind, müssen diese ausgetauscht werden.



Festpunkttraverse demontieren

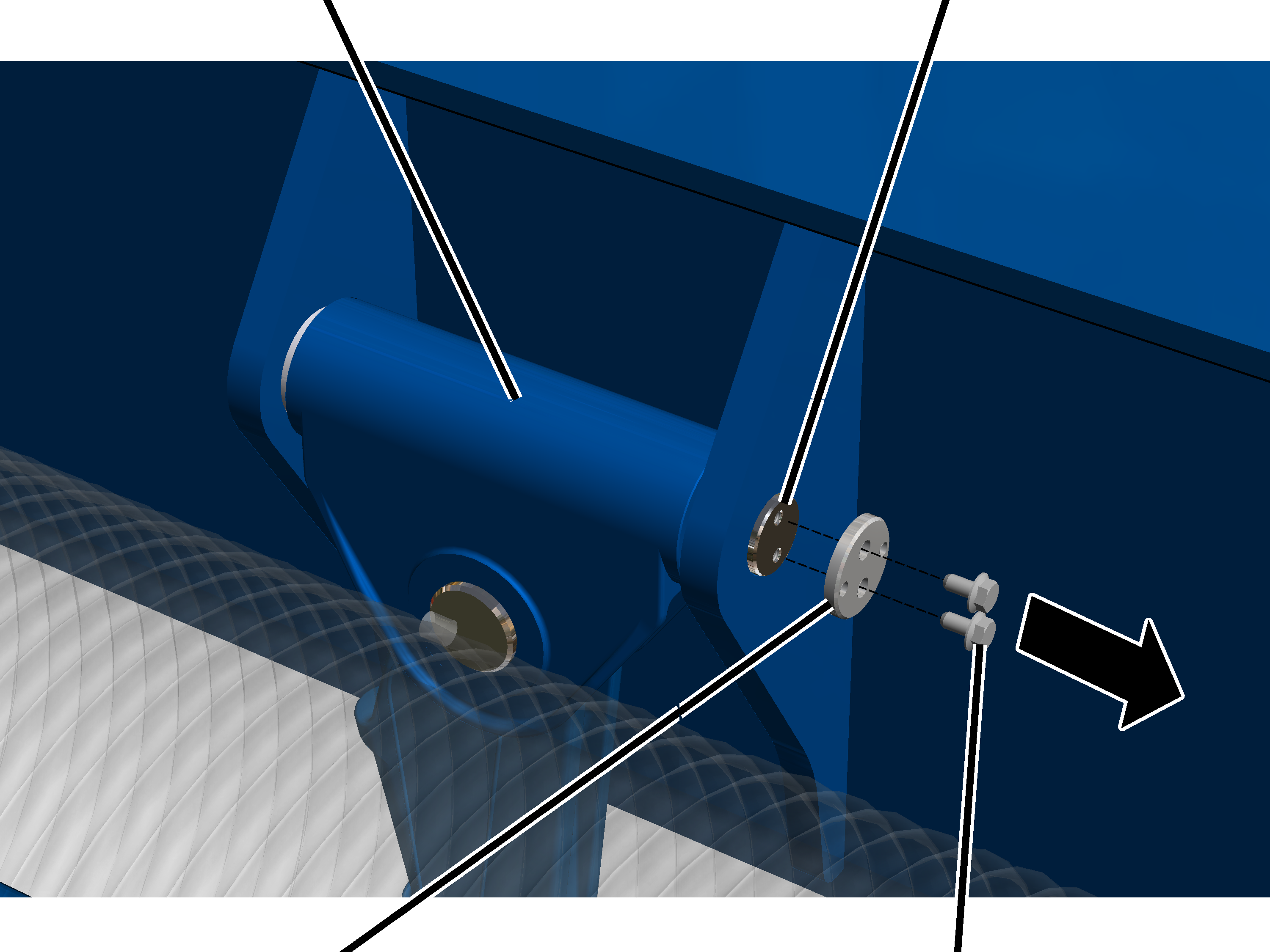

Festpunkttraverse

Bolzen

Deckel

Rippschrauben

*   Rippschrauben an dem Deckel lösen.

*   Deckel von dem Bolzen nehmen.





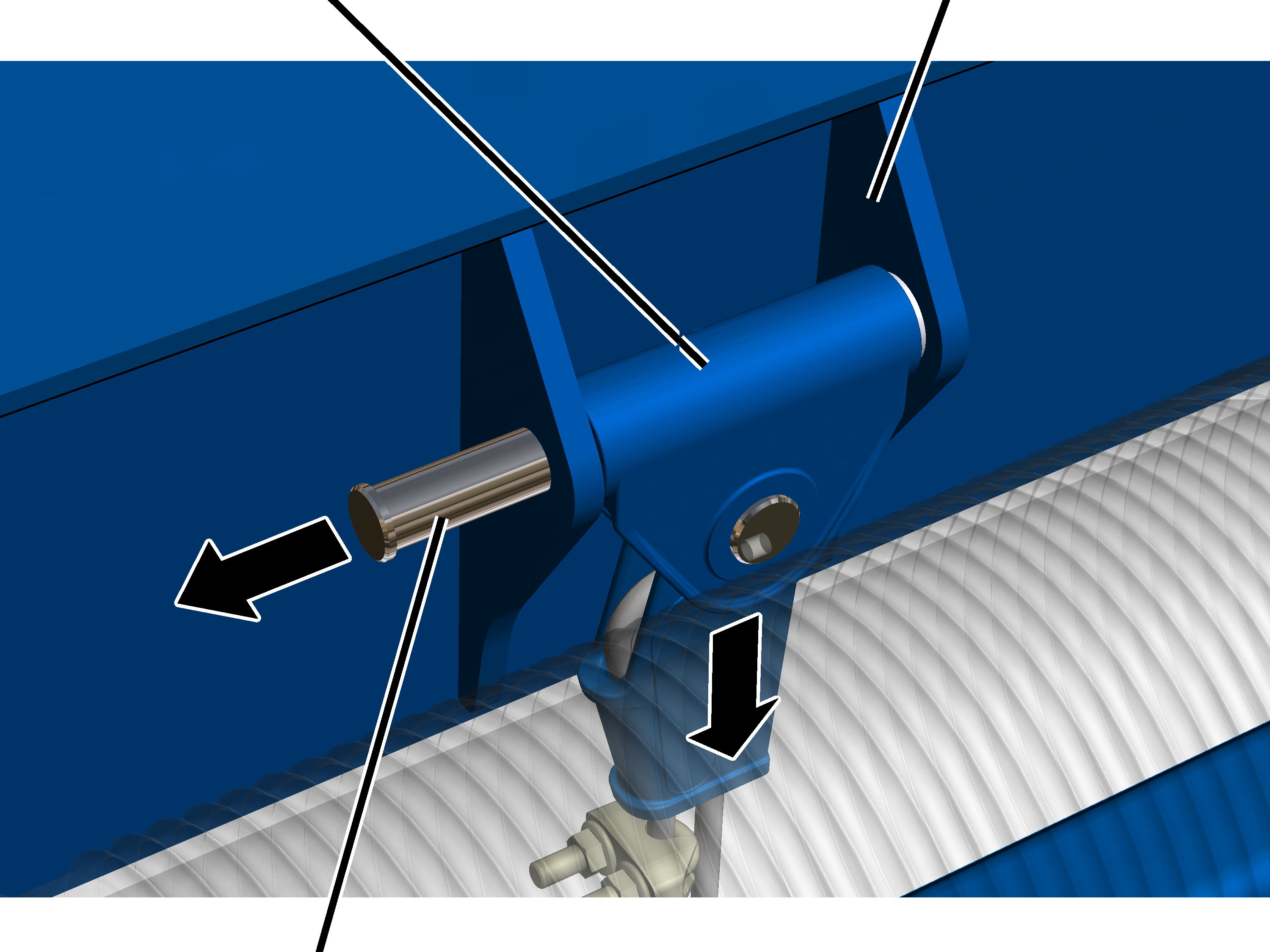

Festpunkttraverse

Seitenschild

Bolzen



*   Bolzen aus der Festpunkttraverse und den Seitenschildern ziehen.

*   Festpunkttraverse aus dem Katzrahmen ziehen.





Seiltasche demontieren

Nur bei Seilzug mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SE. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen mit Deckel an der Festpunkttraverse befestigt.



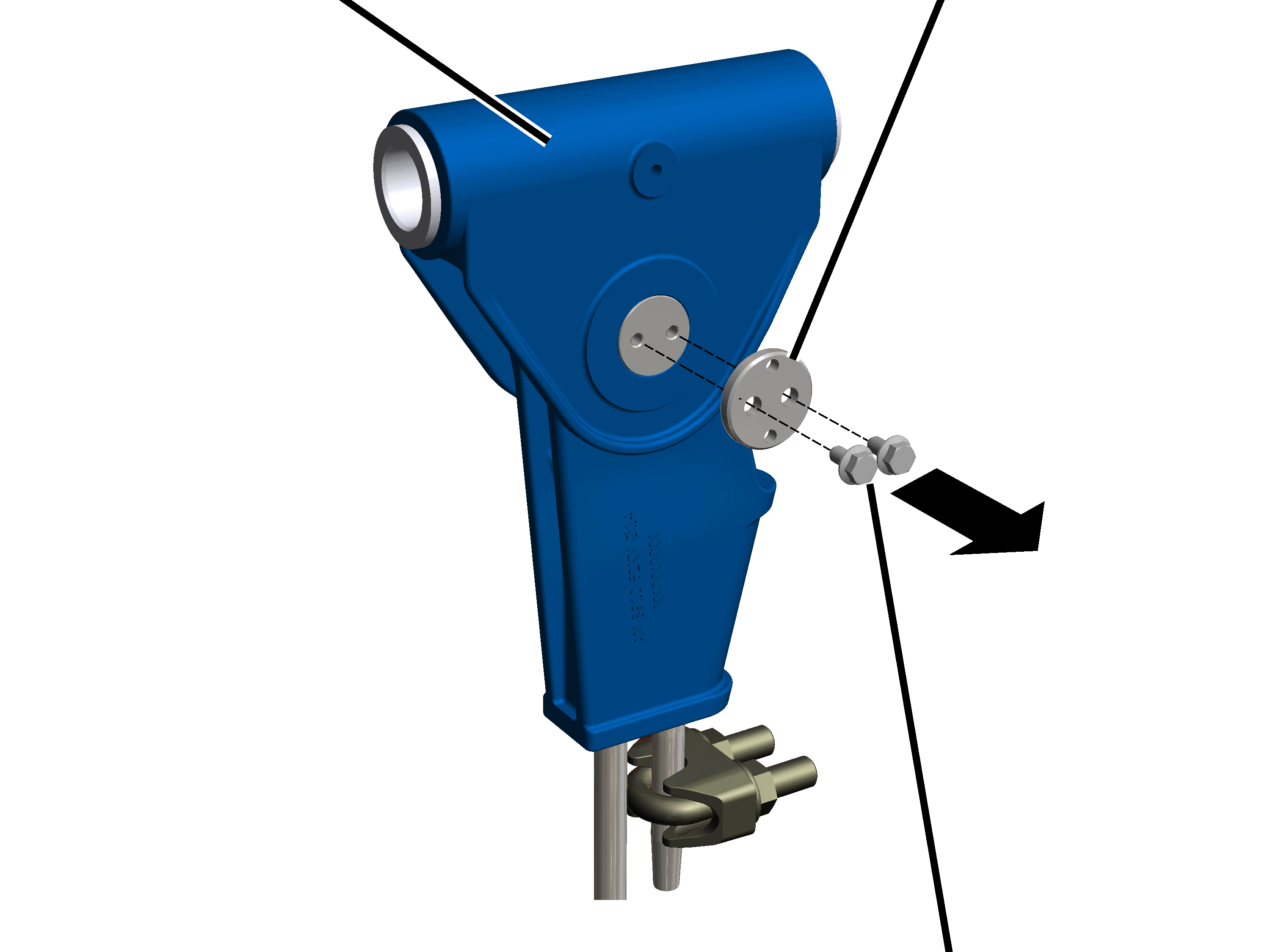

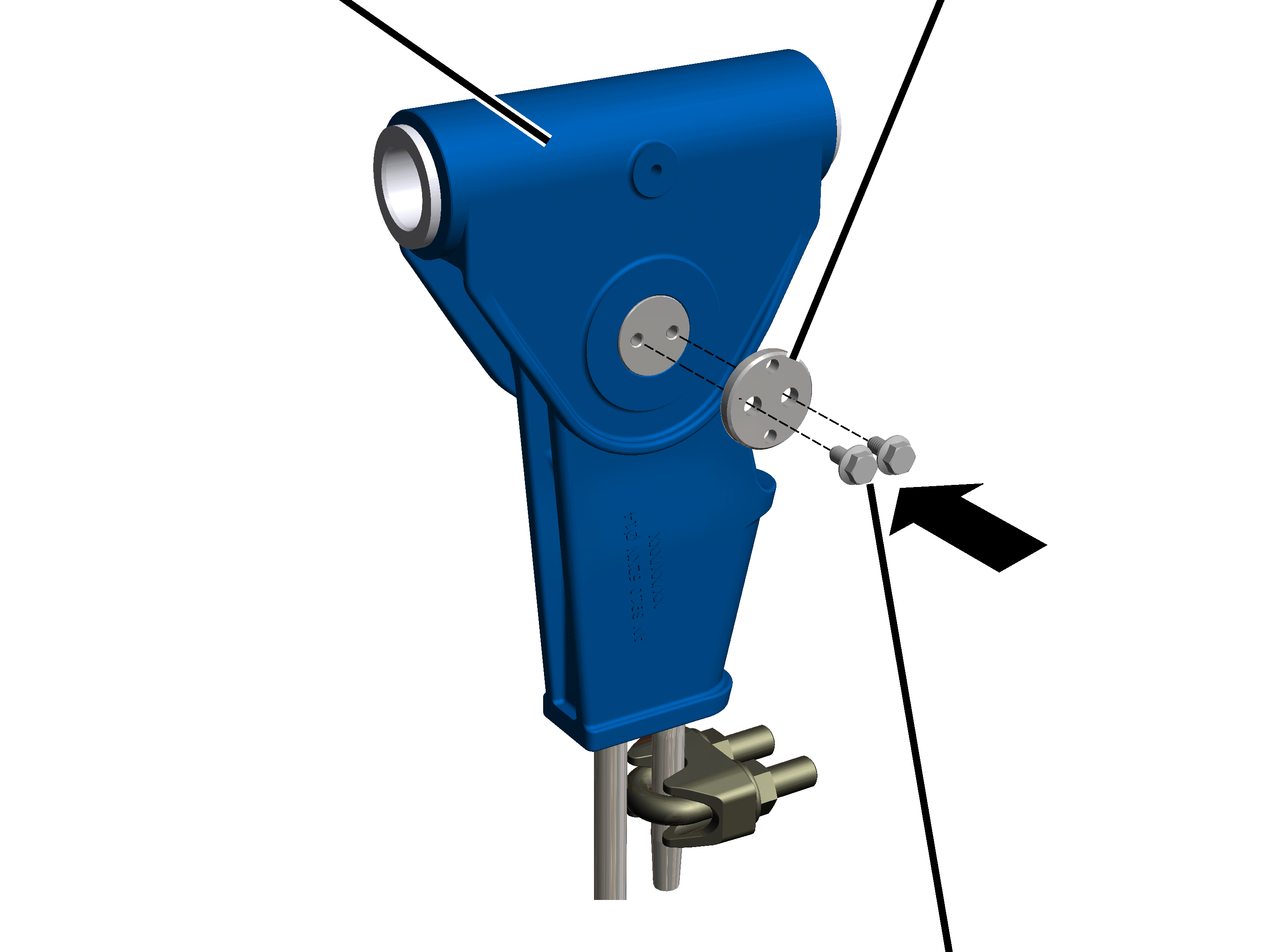

Festpunkttraverse

Deckel



Rippschrauben

*   Rippschrauben von dem Deckel lösen.

*   Deckel von dem Bolzen nehmen.





Festpunkttraverse

Bolzen



Seiltasche mit Seilkeil und Seil

*   Bolzen aus der Festpunkttraverse und der Seiltasche ziehen.

*   Seiltasche mit Seilkeil und Seil aus der Festpunkttraverse ziehen.









Nur bei Seilzug mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



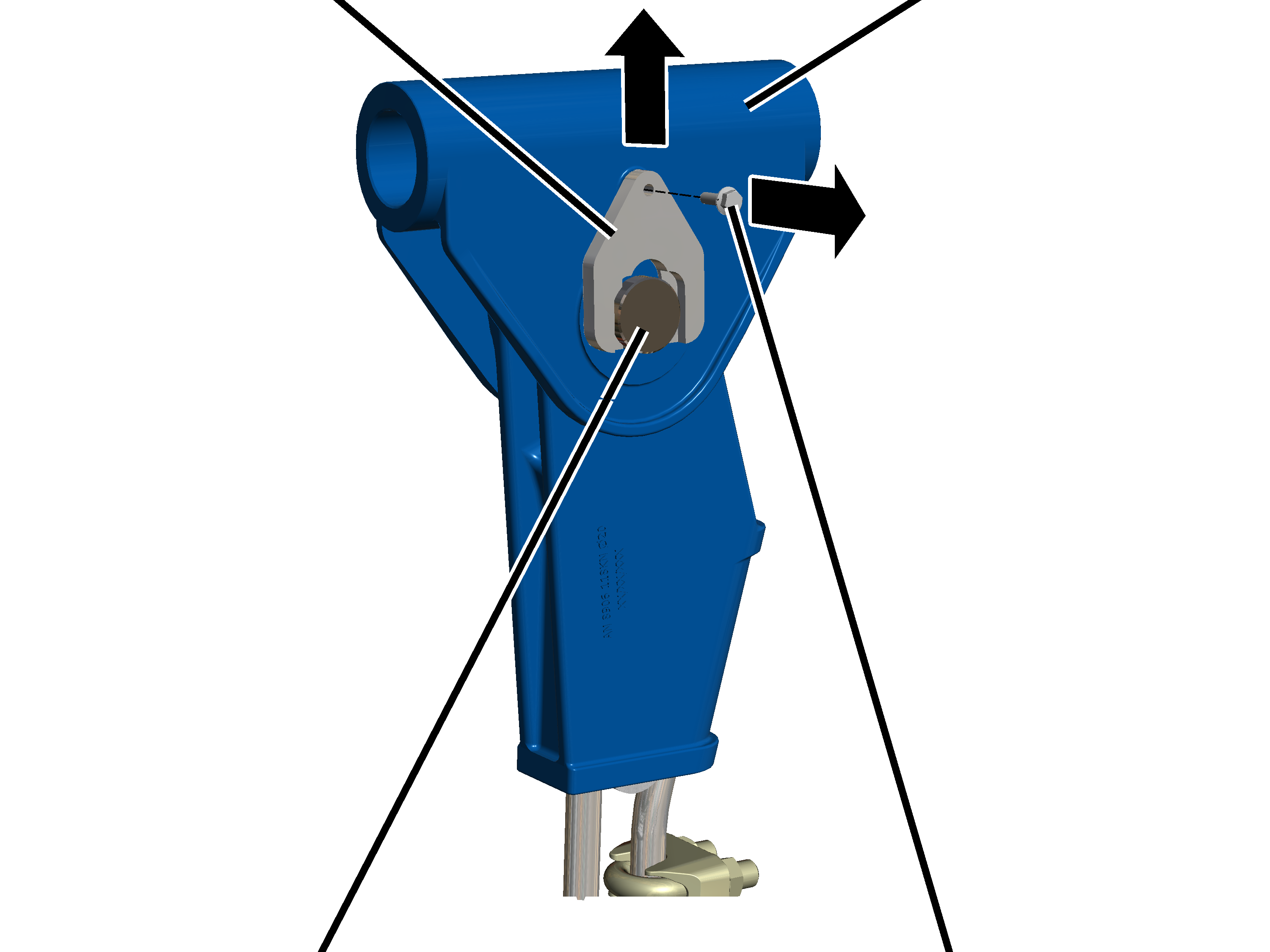

Halterung

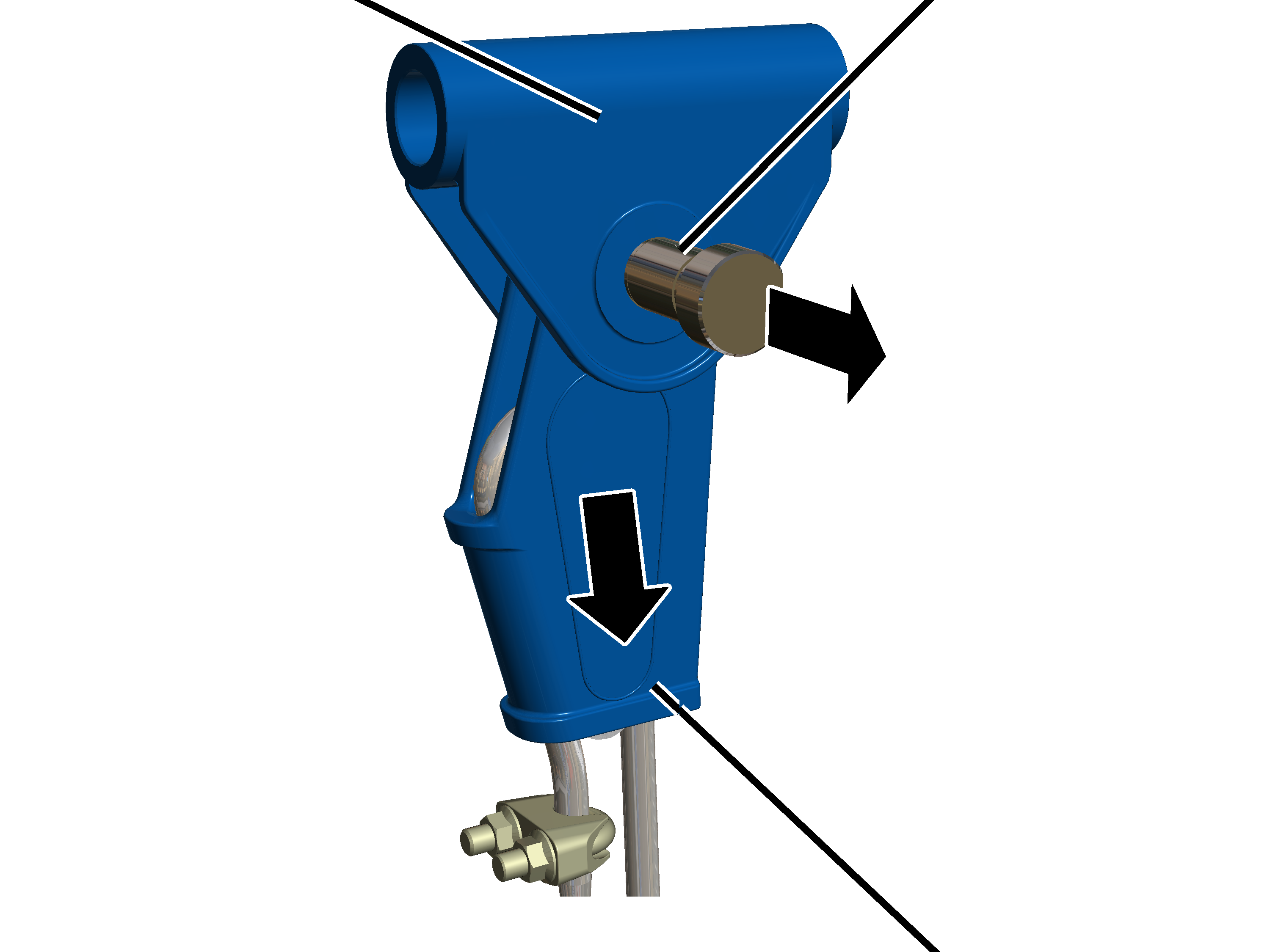

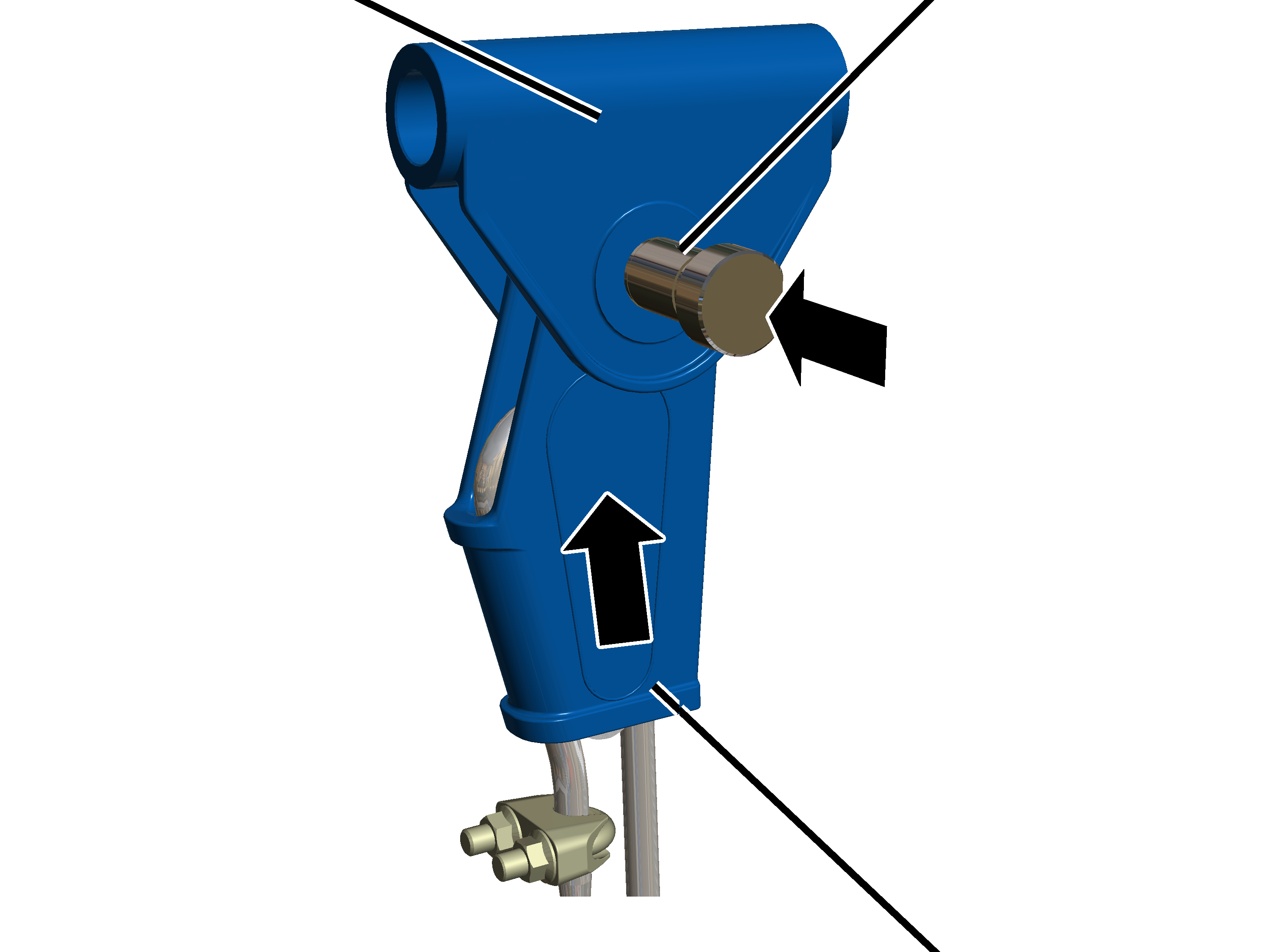

Festpunkttraverse

Messbolzen

Rippschraube

*   Rippschraube M6x20 an der Halterung lösen.

*   Halterung vom Messbolzen ziehen.





Festpunkttraverse

Messbolzen



Seiltasche mit Seilkeil und Seil

*   Messbolzen aus der Festpunkttraverse und Seiltasche ziehen.

*   Seiltasche mit Seilkeil und Seil aus der Festpunkttraverse ziehen.









Seilkeil demontieren



Seiltasche

Seil

Seilklemme

*   Rippmuttern der Seilklemme lösen.

*   Seilklemme von dem Ende des Seils ziehen.





Seilkeil



Seil

Seiltasche

*   Seilkeil mit Seil aus der Seiltasche ziehen.





Seilkeil montieren

Seilkeil



Seil

Seiltasche

*   Ende des Seils um den Seilkeil legen.

Das Seil muss bündig in der Rille des Seilkeils liegen!

*   Seilkeil mit Seil in die Seiltasche schieben.







Seiltasche

Seil

Seilklemme

*   Seilklemme auf das Ende des Seils schieben.

*   Rippmuttern der Seilklemme festschrauben.

Baugröße

Mutter

Anzieh-Drehmoment

GM 5000

M12

49 Nm

GM 6000

M12

49 Nm

GM 7000

M12/M16

107 Nm







Seiltasche

*   Seiltasche schmieren.

Schmierstoff „Hochtemperaturpaste PBC 1574“. Für Details siehe Schmierstoffe.

Nicht den Messbolzen/Bundbolzen oder die Festpunkttraverse schmieren. Der Schmierstoff darf nicht an die Festpunkttraverse gelangen.





Seiltasche montieren

Nur bei Seilzug mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SE. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen mit Deckel an der Festpunkttraverse befestigt.



Festpunkttraverse

Bolzen



Seiltasche mit Seilkeil und Seil

*   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

*   Bolzen durch die Festpunkttraverse und die Seiltasche schieben.





Festpunkttraverse

Deckel



Rippschraube

*   Deckel mit Rippschrauben (2x) an dem Bolzen festschrauben.

Baugröße

Rippschraube

Anzieh-Drehmoment

GM 5000

M6x12

19 Nm

GM 6000

M6x12

19 Nm

GM 7000

M8x16

42 Nm









Nur bei Seilzug mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



Festpunkttraverse

Messbolzen



Seiltasche

*   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

*   Messbolzen durch Festpunkttraverse und Seiltasche schieben.

Der Pfeil auf dem Messbolzen muss nach unten zeigen!





Halterung

Festpunkttraverse

Messbolzen

Rippschraube

*   Halterung auf Verformungen überprüfen.

Wenn die Halterung verformt ist, muss diese ausgetauscht werden.

*   Halterung auf den Messbolzen schieben.

Die Halterung muss sich spannungsfrei in die Nut des Messbolzens einschieben lassen.

Der Messbolzen darf keine Vorspannung haben!

*   Halterung mit der Rippschraube M6x20 festschrauben. 19 Nm.









Fespunkttraverse montieren

Festpunkttraverse

Seitenschild

Bolzen



*   Festpunkttraverse zwischen die Seitenschilder am Katzrahmen schieben.

*   Bolzen durch die Seitenschilder und die Festpunkttraverse schieben.





Festpunkttraverse

Bolzen

Deckel

Rippschraube

*   Deckel mit Rippschrauben (2x) am Bolzen festschrauben.

Baugröße

Rippschraube

Anzieh-Drehmoment

GM 5000

M6x12

19 Nm

GM 6000

M6x12

19 Nm

GM 7000

M8x16

42 Nm
