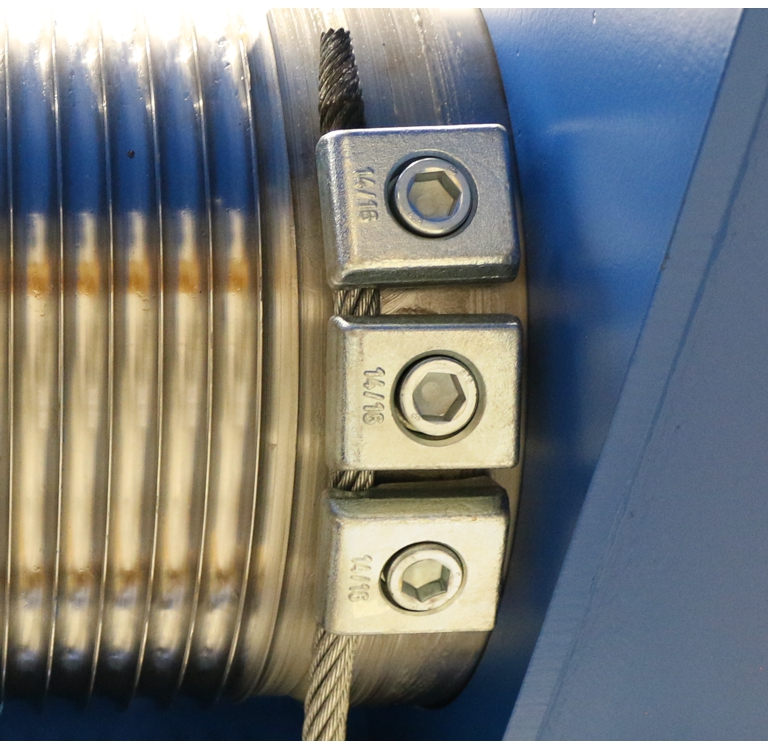

Baugröße |
Zylinderschraube |
Anzahl |
Anzieh-Drehmoment |
|
GM 5000 |
M16x35 |
3 |
210 Nm |
|
GM 6000 |
M16x35 |
3 |
210 Nm |
|
GM 7000 |
M20x40 |
3 |
425 Nm |
|
|
|

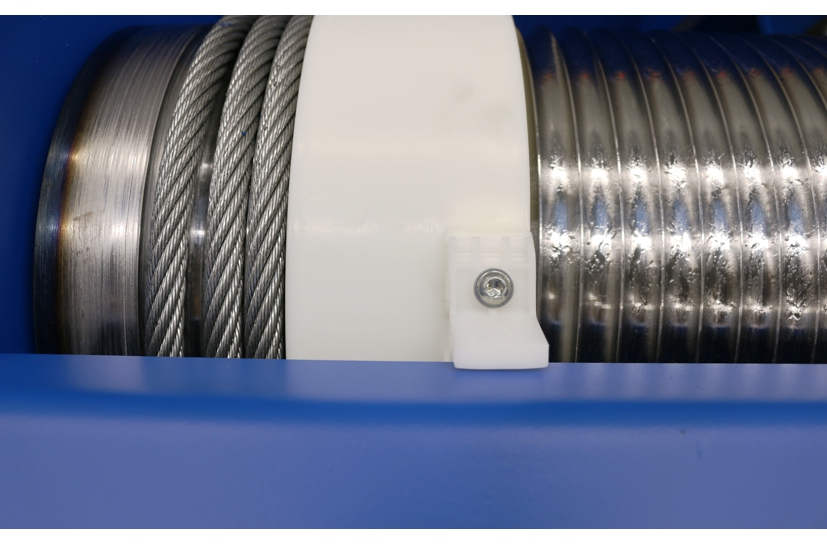

Baugröße |
Schraube |
Anzieh-Drehmoment |
|
GM 5000 |
Gewindefurchende Schraube M6x16 |
5 Nm |
|
GM 6000 |
Gewindefurchende Schraube M6x16 |
5 Nm |
|
GM 7000 |
Gewindefurchende Schraube M6x16 |
5 Nm |
|
|
|
Baugröße |
Rippmutter |
Anzieh-Drehmoment |
|
GM 5000 |
M14 |
49 Nm |
|
GM 6000 |
M14 |
49 Nm |
|
GM 7000 |
M16 |
107 Nm |
|
|
|
|
| |

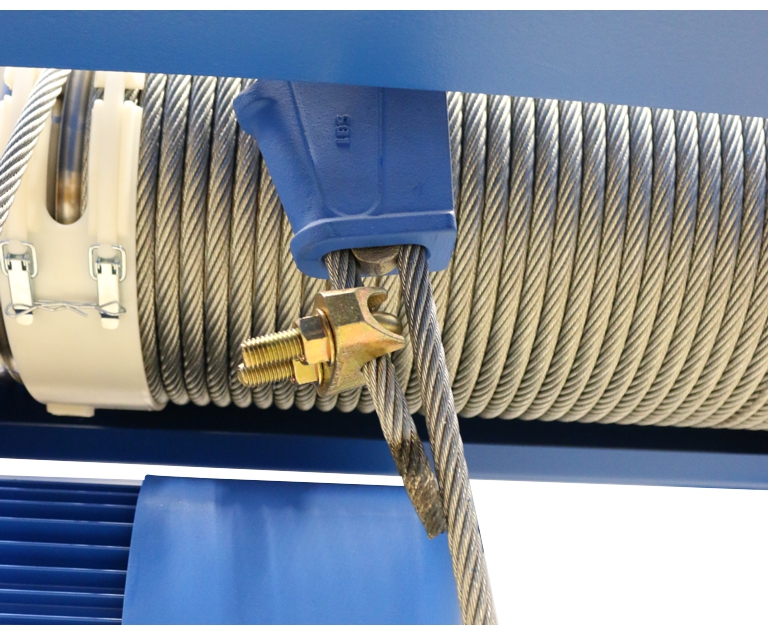

─ Sechskantschraube M16x50 mit Unterlegscheiben und Mutter
─ Anzieh-Drehmoment: 250 Nm
