Si le pont équipé d'une commande pour marche en tandem ne fonctionne pas ou ne fonctionne pas comme prévu, un dysfonctionnement sur la commande pour marche en tandem (sur l'automate programmable de sécurité) peut en être la cause.
Les lampes témoins (blanche, jaune, verte) clignotent :
● Un défaut est apparu.
● Un défaut est apparu sur le pont sur lequel les lampes témoins clignotent.
● La commande pour marche en tandem est bloquée, les ponts ne peuvent plus être utilisés en fonctionnement en tandem.
|
Lampe témoin |
Erreur |
Cause possible |
|
Les trois lampes témoins (blanche, jaune, verte) clignotent. |
Erreur au niveau des cellules photoélectriques (pour la transmission du signal d'autorisation) Le signal d'autorisation du pont duplex est présent alors qu'il ne devrait pas l'être. |
Les relais de la cellule photoélectrique sont défectueux. |
|
Un autre pont équipé d'une commande pour marche en tandem se déplace sur le même chemin de roulement. Le signal d'autorisation de ce pont a atteint par mégarde la cellule photoélectrique du pont sur lequel les lampes témoins clignotent. | ||
|
Le bouton-poussoir pour la translation du pont n'est pas enfoncé : La lampe témoin blanche clignote. |
Erreur au niveau de la translation du pont : Le signal d'autorisation "translation du pont" du pont correspondant est présent alors qu'il ne devrait pas l'être. |
Avec le variateur de fréquence pour la translation du pont : le contacteur pour le contrôle de frein est défectueux. |
|
Avec la commande par contacteurs : le contacteur d'autorisation est défectueux. | ||
|
Le bouton-poussoir pour la translation du pont est enfoncé : La lampe témoin blanche clignote. |
Erreur au niveau de la translation du pont : Le signal d'autorisation "translation du pont" du pont correspondant n'est pas présent alors qu'il devrait l'être. |
Le contacteur d'autorisation est défectueux. |
|
Avec le variateur de fréquence pour la translation du pont : réaction incorrecte du frein | ||
|
Avec le variateur de fréquence pour la translation du pont : le variateur de fréquence présente un défaut. | ||
|
Le bouton-poussoir pour la translation du chariot de direction n'est pas enfoncé : La lampe témoin jaune clignote. |
Erreur au niveau de la translation du chariot de direction : Le signal d'autorisation "translation du chariot de direction" du pont correspondant est présent alors qu'il ne devrait pas l'être. |
Avec le variateur de fréquence pour la translation du chariot de direction : le contacteur pour le contrôle de frein est défectueux. |
|
Avec la commande par contacteurs : le contacteur d'autorisation est défectueux. | ||
|
Le bouton-poussoir pour la translation du chariot de direction est enfoncé : La lampe témoin jaune clignote. |
Erreur au niveau de la translation du chariot de direction : Le signal d'autorisation "translation du chariot de direction" du pont correspondant n'est pas présent alors qu'il devrait l'être. |
Le contacteur d'autorisation est défectueux. |
|
Avec le variateur de fréquence pour la translation du chariot de direction : réaction incorrecte du frein. | ||
|
Avec le variateur de fréquence pour la translation du chariot de direction : le variateur de fréquence présente un défaut. | ||
|
Après l'activation, le bouton-poussoir pour levage/descente n'est pas enfoncé : La lampe témoin verte clignote. |
Réaction incorrecte de l'interrupteur de sécurité du point de commutation dépendant de la charge. |
L'un des relais dans l'interrupteur de sécurité du point de commutation dépendant de la charge est défectueux. |
|
Le bouton poussoir pour le levage/la descente est enfoncé : La lampe témoin verte clignote. |
Erreur au niveau du mécanisme de levage : Le signal d'autorisation "mécanisme de levage" du pont correspondant n'est pas présent alors qu'il devrait l'être. |
Le contacteur d'autorisation est défectueux. |
|
Avec le variateur de fréquence pour levage/descente : réaction incorrecte du frein | ||
|
Avec le variateur de fréquence pour levage/descente : le variateur de fréquence présente un défaut. |

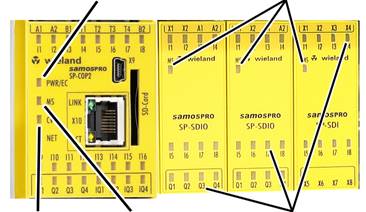

Certaines LED sur l'automate programmable de sécurité indiquent l'état de la commande pour marche en tandem :
|
LED "PWR/EC" sur le module principal |
LED
"MS" (Modul Status) | ||
|
| |||
|
LED "CV"
(Configuration verified) |
LED "MS"
(Modul Status) |
LED pour
les entrées et les sorties | |
LED "PWR/EC“ (puissance / code erreur) sur le module principal :
|
LED |
Signification |
|
S'allume en vert |
Automate programmable de sécurité en service |
|
Clignote en rouge |
Erreur. Toutes les sorties sont désactivées. |
LED "MS" (Modul Status) sur le module principal :
|
LED |
Signification |
|
Éteinte |
Pont désactivé |
|
S'allume en vert |
Automate programmable de sécurité en service |
|
Clignote en rouge |
Programmation erronée. |
|
S'allume en rouge |
Erreur. Toutes les sorties sont désactivées. |
LED "CV" (Configuration verified) sur le module principal
|
LED |
Signification |
|
Éteinte |
Pont désactivé |
|
S'allume en jaune |
Automate programmable de sécurité en service |
LED "MS" (Modul Status) sur le module d'extension
|
LED |
Signification |
|
Éteinte |
Pont désactivé |
|
Clignote en rouge |
Auto-test |
|
S'allume en vert |
Automate programmable de sécurité en service |
|
Clignote en rouge/vert |
Erreur. |
|
S'allume en rouge |
Erreur. |
LED pour entrées et sorties :
|
LED |
Signification |
|
Éteinte |
L'entrée / La sortie est désactivée |
|
S'allume en vert |
L'entrée / La sortie est activée |
Appeler la centrale après-vente
ABUS. Voir « Service
après-vente ABUS ».
