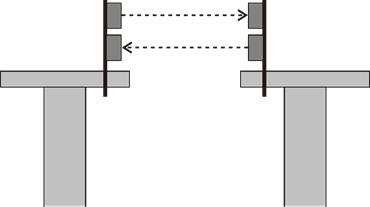

─     Les cellules photoélectriques servant à la transmission du signal d'autorisation sont montées aux extrémités opposées des sommiers des ponts.

─     Un émetteur et un récepteur sont montés sur chaque pont.

─     L'émetteur est monté en haut et le récepteur en bas sur un pont. Montage inverse sur l'autre pont.

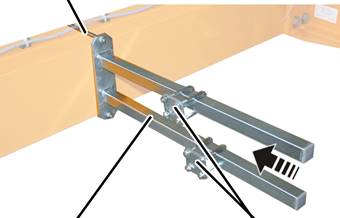

   Fixer le support aux extrémités opposées des sommiers.

   Visser le support avec l'étrier fileté.

   Enfiler et fixer les 2 brides pour tuyau.

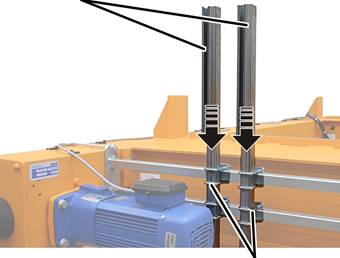

   Introduire le support pour les cellules photoélectriques (2x) dans les brides pour tuyau.

   Uniquement pour une faible hauteur du pont hors-tout (intervalle de la surface de roulement du galet jusqu'au bord supérieur du chariot de direction) : insérer deux supports supplémentaires pour les cellules photoélectriques et les fixer avec 4 brides pour tuyau.

Laisser un intervalle de 250 mm entre les deux supports à gauche et les deux supports à droite.

Etant donné qu'il n'y a que peu de place au-dessus de la poutre principale en raison de la faible hauteur du pont hors-tout, les cellules photoélectriques ne sont pas montées l'une au-dessus de l'autre mais l'une à côté de l'autre avec des supports supplémentaires.

   Ajuster les supports et visser manuellement les brides pour tuyau.

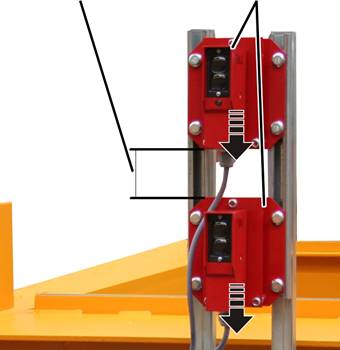

   Introduire les cellules photoélectriques dans les supports : d'abord l'émetteur, puis le récepteur.

   Ajuster les cellules photoélectriques. Il doit y avoir un intervalle de 250 mm entre les cellules photoélectriques. Il se peut sinon que les cellules photoélectriques de l'autre pont occasionnent des dysfonctionnements car le faisceau lumineux sera émis de façon légèrement conique.

   Bien serrer les cellules photoélectriques manuellement.

   Poser les câbles de connexion des cellules photoélectriques jusqu'au coffret électrique du pont et les fixer avec des serre-câbles.
