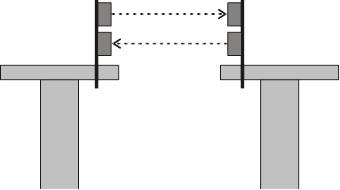

─ Las fotocélulas para la transmisión de la señal de detección se montan en los extremos opuestos de los testeros.
─ En cada grúa se monta un emisor y un receptor.
─ En una grúa se monta el emisor arriba y el receptor abajo. En la otra grúa se hace al revés.
|
Arco roscado |
|
|
| |
|
Soporte |
Abrazadera de tubo |
Fijar el soporte en los extremos
opuestos de los testeros.
Atornillar el soporte con arco roscado.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Insertar y asegurar las
abrazaderas de tubo (2x).
|

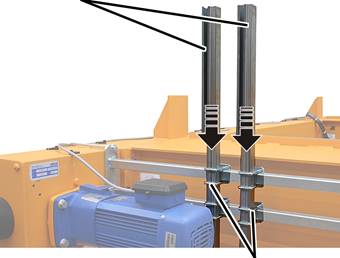

Soporte para las fotocélulas |
|
|
| |
|
|
Abrazaderas de tubo |
Insertar el soporte de las
fotocélulas (2x) en las abrazaderas de tubo.
Sólo cuando la altura de montaje
sea reducida (distancia de la superficie de rodadura de la roldana hasta el
canto superior del carro): Insertar dos soportes adicionales para fotocélulas y
fijar con abrazaderas de tubo (4x).
Dejar un espacio de unos 250 mm entre los dos soportes de la izquierda y entre los dos soportes de la derecha.
Ya que por la baja altura de la grúa hay poco espacio encima de la viga principal, las fotocélulas no se montan una encima de la otra, sino una al lado de la otra con soportes adicionales.
Orientar los soportes y
atornillar las abrazaderas con fuerza manual.
|

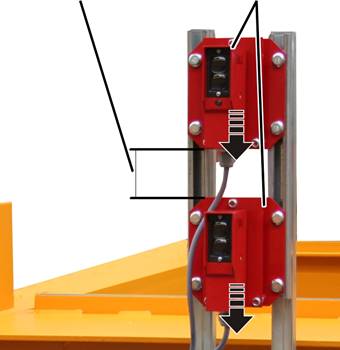

Distancia entre fotocélulas |
Fotocélula |
|
| |
Insertar las fotocélulas en los
soportes: primero el emisor y luego el receptor.
Orientar las fotocélulas. Entre
las fotocélulas debe haber una distancia de 250 mm. En caso contrario puede
pasar que las fotocélulas de la otra grúa causen interferencias, ya que el rayo
de luz se emite con cierta forma cónica.
Apretar las fotocélulas con
fuerza manual.
Tender los cables de conexión de
las fotocélulas hasta el cuadro eléctrico de la grúa y fijarlos con bridas.
