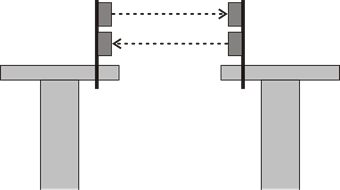

─     Die Lichtschranken zur Übertragung des Freigabesignals werden an gegenüberliegenden Enden der Fahrwerksträger der Krane montiert.

─     An jedem Kran wird ein Sender und ein Empfänger montiert.

─     Am einen Kran wird der Sender oben und der Empfänger unten montiert. Am anderen Kran umgekehrt.

    Halterung an gegenüberliegenden Enden der Fahrwerksträger befestigen.

    Halterung mit Gewindebügel festschrauben.

    Rohrschellen (2x) aufschieben und sichern.

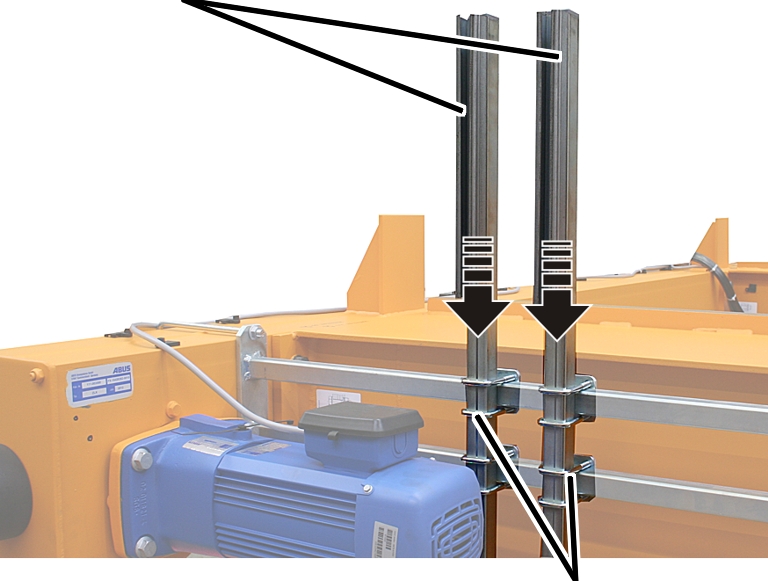

    Halterung für Lichtschranken (2x) in die Rohrschellen einschieben.

    Nur bei geringer Einbauhöhe (Abstand von der Lauffläche des Laufrades bis zur Oberkante der Katze): Zwei zusätzliche Halterungen für Lichtschranken einschieben und mit Rohrschellen (4x) sichern.

Zwischen den beiden Halterungen links und den beiden Halterungen rechts einen Abstand von 250 mm lassen.

Da durch die geringe Einbauhöhe des Krans über dem Hauptträger wenig Platz ist, werden die Lichtschranken nicht übereinander sondern mit zusätzlichen Halterungen nebeneinander montiert.

    Halterungen ausrichten und Rohrschellen handfest festschrauben.

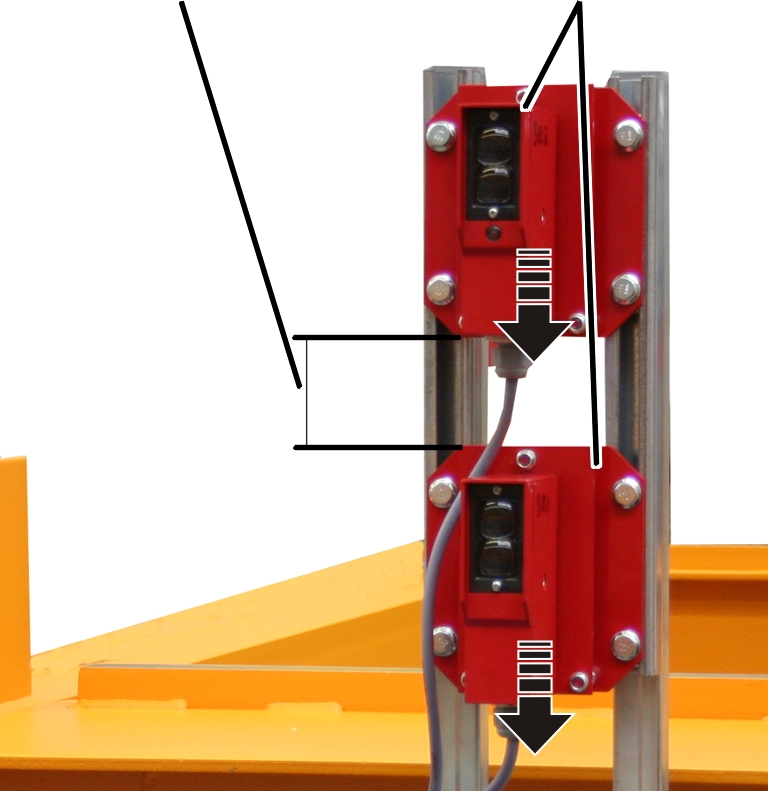

    Lichtschranken in die Halterungen schieben: Zuerst den Sender, dann dem Empfänger.

    Lichtschranken ausrichten. Zwischen den Lichtschranken muss ein Abstand von 250 mm sein. Ansonsten kann es passieren, dass die Lichtschranken vom anderen Kran Störungen verursachen, da der Lichtstrahl leicht kegelförmig abgestrahlt wird.

    Lichtschranken handfest festschrauben.

    Anschlussleitungen der Lichtschranken bis zum Kranschützkasten verlegen und mit Kabelbindern sichern.
