Die Tandemsteuerung besteht in beiden Kranen aus:

─     Netzteil

─     Sicherheits-SPS

─     Funksteuerung

─     Zwei Lichtschranken (Sender und Empfänger) zur Übertragung des Freigabesignals per Lichtstrecke

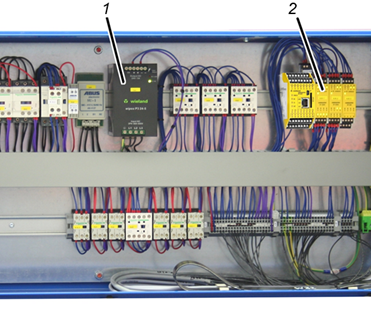

Gesamtansicht Schützkasten:

Die Komponenten der Tandemsteuerung sind im Kranschützkasten untergebracht. Je nach Größe des Kranschützkastens befinden sich die Komponenten an unterschiedlichen Stellen. Zur Orientierung kann das folgende Bild genutzt werden:

─     1: Netzteil

─     2: Sicherheits-SPS

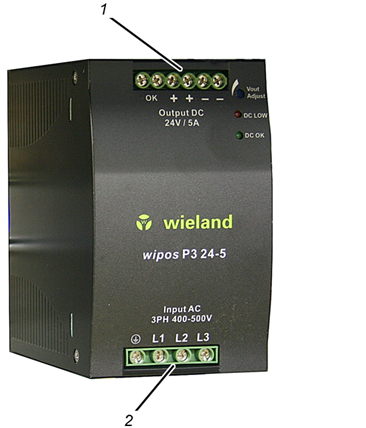

Netzteil:

─     1: Klemmleiste Ausgang

─     2: Klemmleiste Eingang

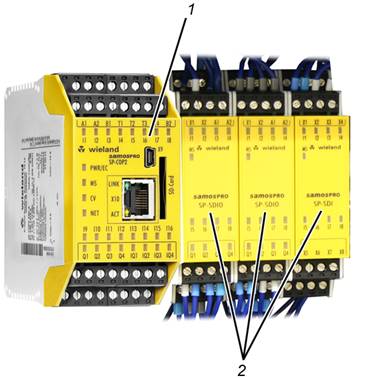

Sicherheits-SPS:

─     1: Hauptmodul der Sicherheits-SPS

─     2: Erweiterungsmodul mit Klemmleisten für Eingang und Ausgang

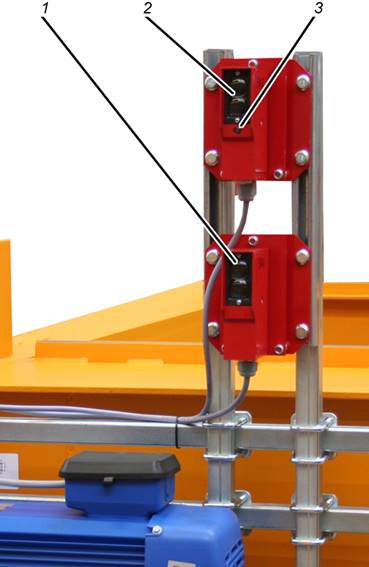

Lichtschranken:

─     1: Lichtschranke zur Übertragung des Freigabesignals - Sender

─     2: Lichtschranke zur Übertragung des Freigabesignals - Empfänger (an der LED zu erkennen)

─     3: LED (nur am Empfänger)
