Fehler an der Tandemsteuerung beheben

Funktioniert der Kran mit Tandemsteuerung nicht oder nicht wie erwartet, kann eine Störung an der Tandemsteuerung (an der Sicherheits-SPS) Ursache dafür sein.

Meldeleuchten am Kran

Die Meldeleuchten (weiß, gelb, grün) blinken:

● Ein Fehler ist aufgetreten.

● Der Fehler ist an dem Kran aufgetreten, an dem die Meldeleuchten blinken.

● Die Tandemsteuerung wird gesperrt, die Krane können nicht mehr im Tandem-Betrieb genutzt werden.

Meldeleuchte	Fehler	Mögliche Ursache
Alle drei Meldeleuchten (weiß, gelb, grün) blinken.	Fehler im Bereich der Lichtschranken (für die Übertragung des Freigabesignals): Das Freigabesignal vom Gegenkran liegt an, dürfte jedoch nicht anliegen.	Relais der Lichtschranke sind defekt.
		Auf der selben Kranbahn fährt ein anderer Kran mit Tandemsteuerung. Das Freigabesignal dieses Krans hat versehentlich die Lichtschranke des Krans getroffen, an dem die Meldeleuchten blinken.
Taster für Kranfahren ist nicht gedrückt: Weiße Meldeleuchte blinkt.	Fehler im Bereich Kranfahren: Das Freigabesignal ‚Kranfahren‘ des entsprechenden Krans liegt an, dürfte jedoch nicht anliegen.	Bei Frequenzumrichter für Kranfahren: Das Schütz für die Bremsüberwachung ist defekt.
		Bei Schützsteuerung: Das Freigabeschütz ist defekt.
Taster für Kranfahren ist gedrückt: Weiße Meldeleuchte blinkt.	Fehler im Bereich Kranfahren: Das Freigabesignal ‚Kranfahren‘ des entsprechenden Krans liegt nicht an, müsste jedoch anliegen.	Das Freigabeschütz ist defekt.
		Bei Frequenzumrichter für Kranfahren: Falsche Rückmeldung der Bremse.
		Bei Frequenzumrichter für Kranfahren: Im Frequenzumrichter liegt ein Fehler vor.
Taster für Katzfahren ist nicht gedrückt: Gelbe Meldeleuchte blinkt.	Fehler im Bereich Katzfahren: Das Freigabesignal ‚Katzfahren‘ des entsprechenden Krans liegt an, dürfte jedoch nicht anliegen.	Bei Frequenzumrichter für Katzfahren: Das Schütz für die Bremsüberwachung ist defekt.
		Bei Schützsteuerung: Das Freigabeschütz ist defekt.
Taster für Katzfahren ist gedrückt: Gelbe Meldeleuchte blinkt.	Fehler im Bereich Katzfahren: Das Freigabesignal ‚Katzfahren‘ des entsprechenden Krans liegt nicht an, müsste jedoch anliegen.	Das Freigabeschütz ist defekt.
		Bei Frequenzumrichter für Katzfahren: Falsche Rückmeldung der Bremse.
		Bei Frequenzumrichter für Katzfahren: Im Frequenzumrichter liegt ein Fehler vor.
Nach dem Einschalten, Taster für Heben/Senken ist nicht gedrückt: Grüne Meldeleuchte blinkt.	Falsche Rückmeldung vom Sicherheits-Schalter des lastabhängigen Schaltpunktes.	Eines der Relais im Sicherheits-Schalter des lastabhängigen Schaltpunktes ist defekt.
Taster für Heben/Senken ist gedrückt: Grüne Meldeleuchte blinkt.	Fehler im Bereich Hubwerk: Das Freigabesignal ‚Hubwerk‘ des entsprechenden Krans liegt nicht an, müsste jedoch anliegen.	Das Freigabeschütz ist defekt.
		Bei Frequenzumrichter für Heben/Senken: Falsche Rückmeldung der Bremse.
		Bei Frequenzumrichter für Heben/Senken: Im Frequenzumrichter liegt ein Fehler vor.

LED Statusanzeige

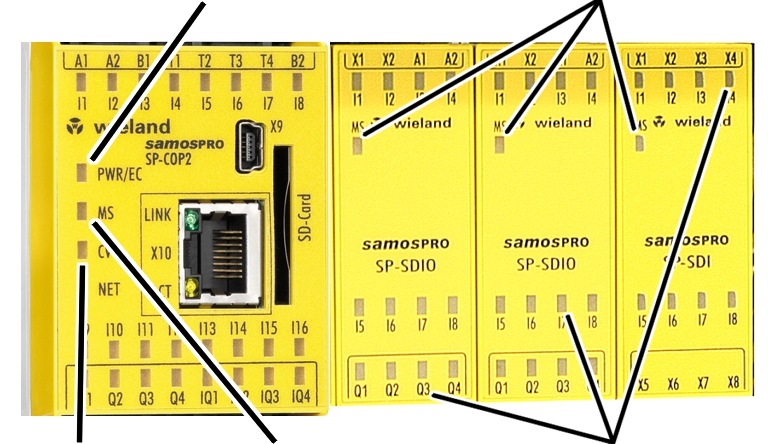

Einige LEDs an der Sicherheits-SPS zeigen den Zustand der Tandemsteuerung an:

LED “PWR/EC” am Hauptmodul		LED „MS“ (Modul Status) am Erweiterungsmodul

LED „CV“ (Configuration verified) am Hauptmodul	LED „MS“ (Modul Status) am Hauptmodul		LEDs für Eingänge und Ausgänge am Erweiterungsmodul

LED „PWR/EC“ (Power / Error-Code) am Hauptmodul:

LED	Bedeutung
Leuchtet grün	Sicherheits-SPS in Betrieb
Blinkt rot	Fehler. Alle Ausgänge werden abgeschaltet.

LED „MS“ (Modul Status) am Hauptmodul:

LED	Bedeutung
Aus	Kran ausgeschaltet
Leuchtet grün	Sicherheits-SPS in Betrieb
Blinkt rot	Programmierung fehlerhaft.
Leuchtet rot	Fehler. Alle Ausgänge werden abgeschaltet.

LED „CV“ (Configuration verified) am Hauptmodul:

LED	Bedeutung
Aus	Kran ausgeschaltet
Leuchtet gelb	Sicherheits-SPS in Betrieb

LED „MS“ (Modul Status) am Erweiterungsmodul:

LED	Bedeutung
Aus	Kran ausgeschaltet
Blinkt rot	Selbsttest
Leuchtet grün	Sicherheits-SPS in Betrieb
Blinkt rot/grün	Fehler.
Leuchtet rot	Fehler.

LEDs für Eingänge und Ausgänge:

LED	Bedeutung
Aus	Eingang / Ausgang ist ausgeschaltet
Leuchtet grün	Eingang / Ausgang ist eingeschaltet

ABUS-Service anrufen. Siehe ABUS-Service.
