Danger menaçant les personnes en cas de chute de la charge !
Le démontage des galets d'appuis peut entraîner la chute du treuil à câble ; celui-ci peut alors blesser ou tuer des personnes.
Sécuriser le treuil à câble pour l'empêcher de tomber !
Si les galets d'appui sont usés ou endommagés, ils doivent être remplacés par des galets d'appui neufs.
|
|
Danger menaçant les personnes en cas de chute de la charge ! Le démontage des galets d'appuis peut entraîner la chute du treuil à câble ; celui-ci peut alors blesser ou tuer des personnes. Sécuriser le treuil à câble pour l'empêcher de tomber ! |
Sécuriser le treuil à câble pour l'empêcher de tomber.
Dans le cas de la taille GM 800, le châssis latéral est fixé directement à la console par l'excentrique.
|
Excentrique |
Vis à côtes |
|
| |
|
Châssis latéral |
Console |
Sécuriser le châssis latéral pour l'empêcher de tomber.

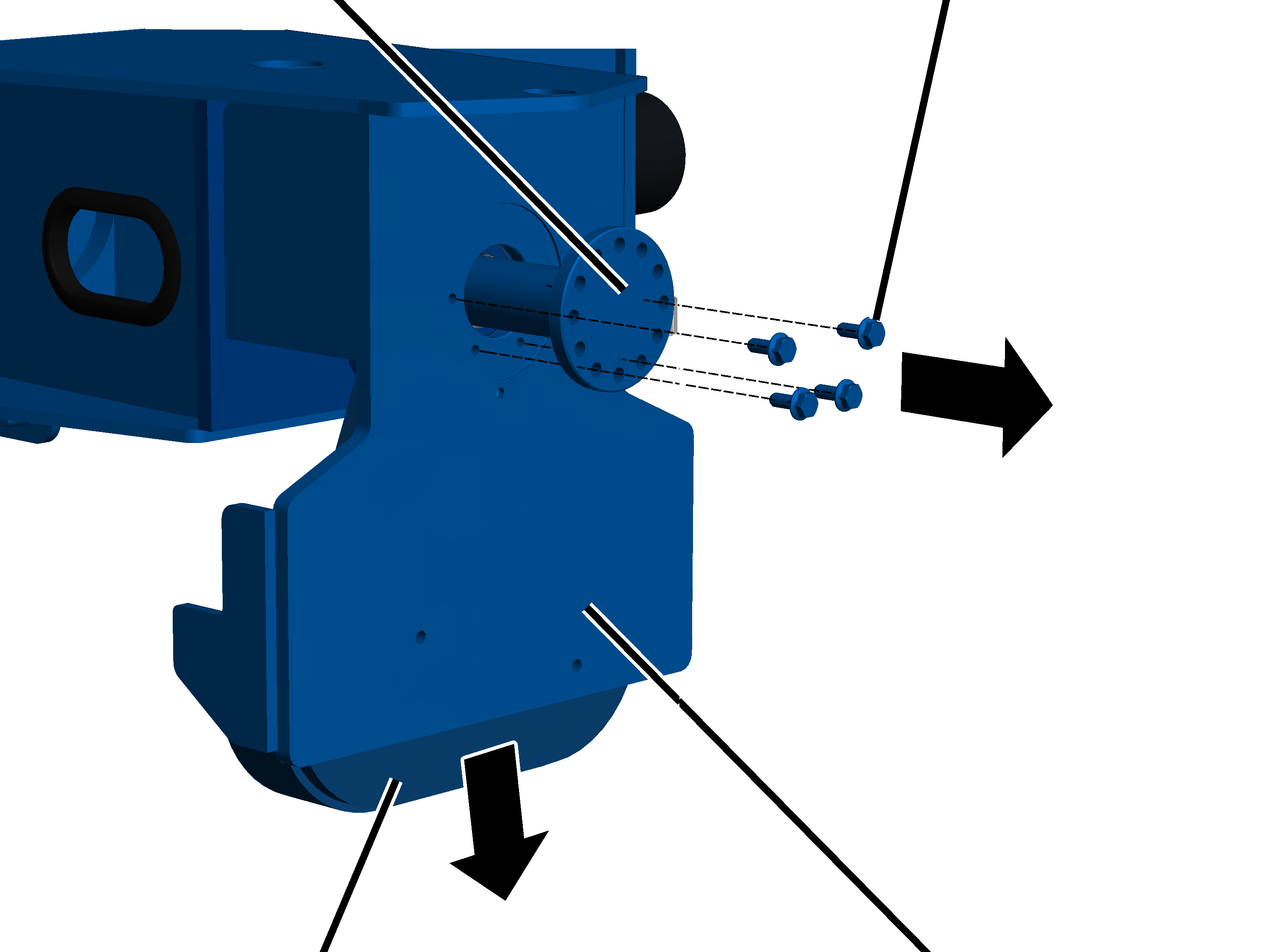

Dévisser les vis à côtes de l'excentrique.
Retirer l'excentrique de la console et retirer le châssis latéral
vers le bas.
Dans le cas des tailles GM 1000 à GM 3000, deux châssis latéraux sont fixés par l'excentrique à une bascule située sur la console.
Fixer la bascule, par exemple avec une cale.
Des deux côtés de la bascule :
|
Vis à côtes |
Couvercle |
|
| |
|
Bascule |
Boulon |
Sécuriser le châssis latéral pour l'empêcher de tomber.

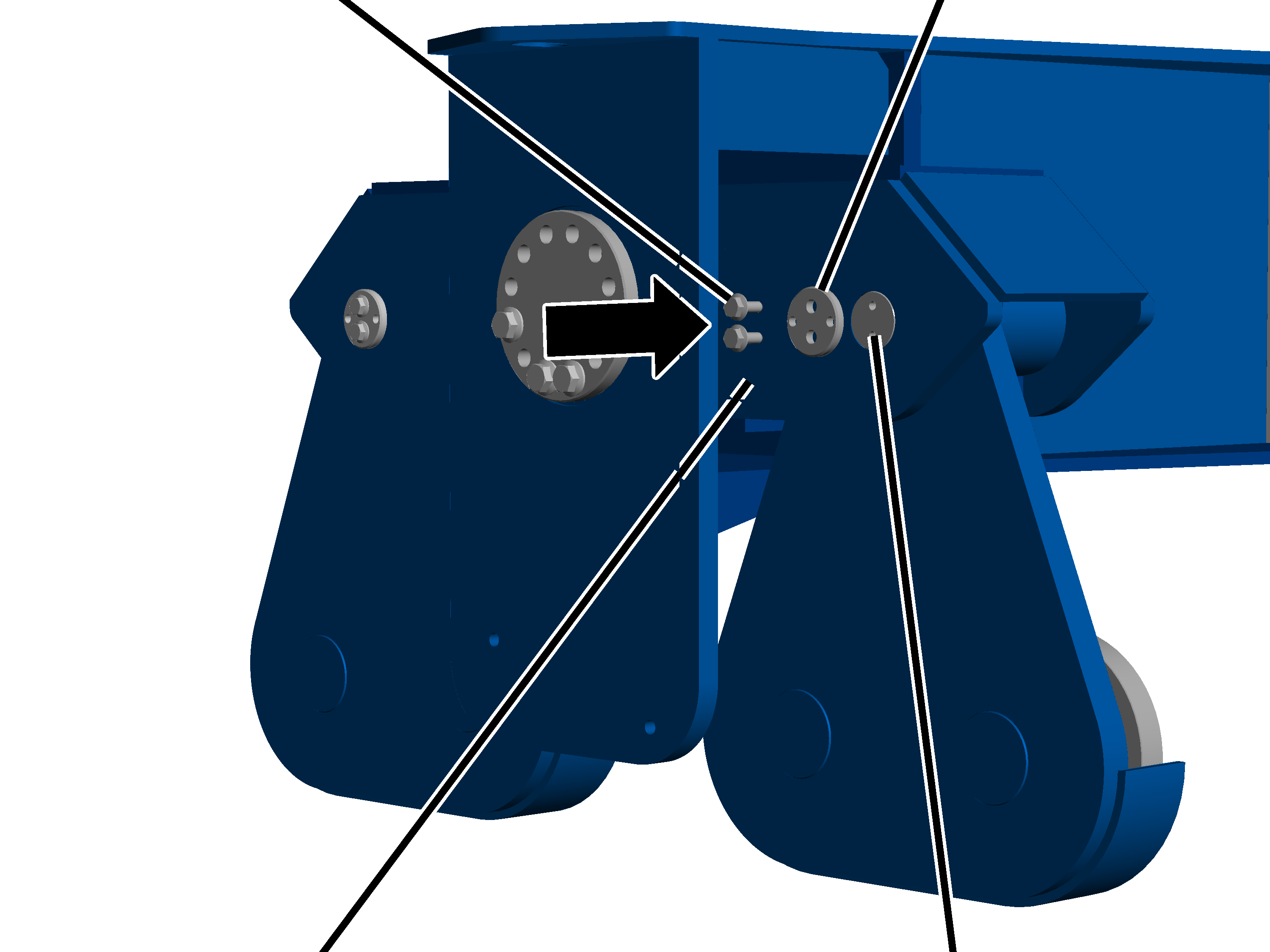

Dévisser les vis à côtes du couvercle.
Retirer le couvercle.
|
Bascule |
|
|
| |
|
Châssis latéral |
Boulon |

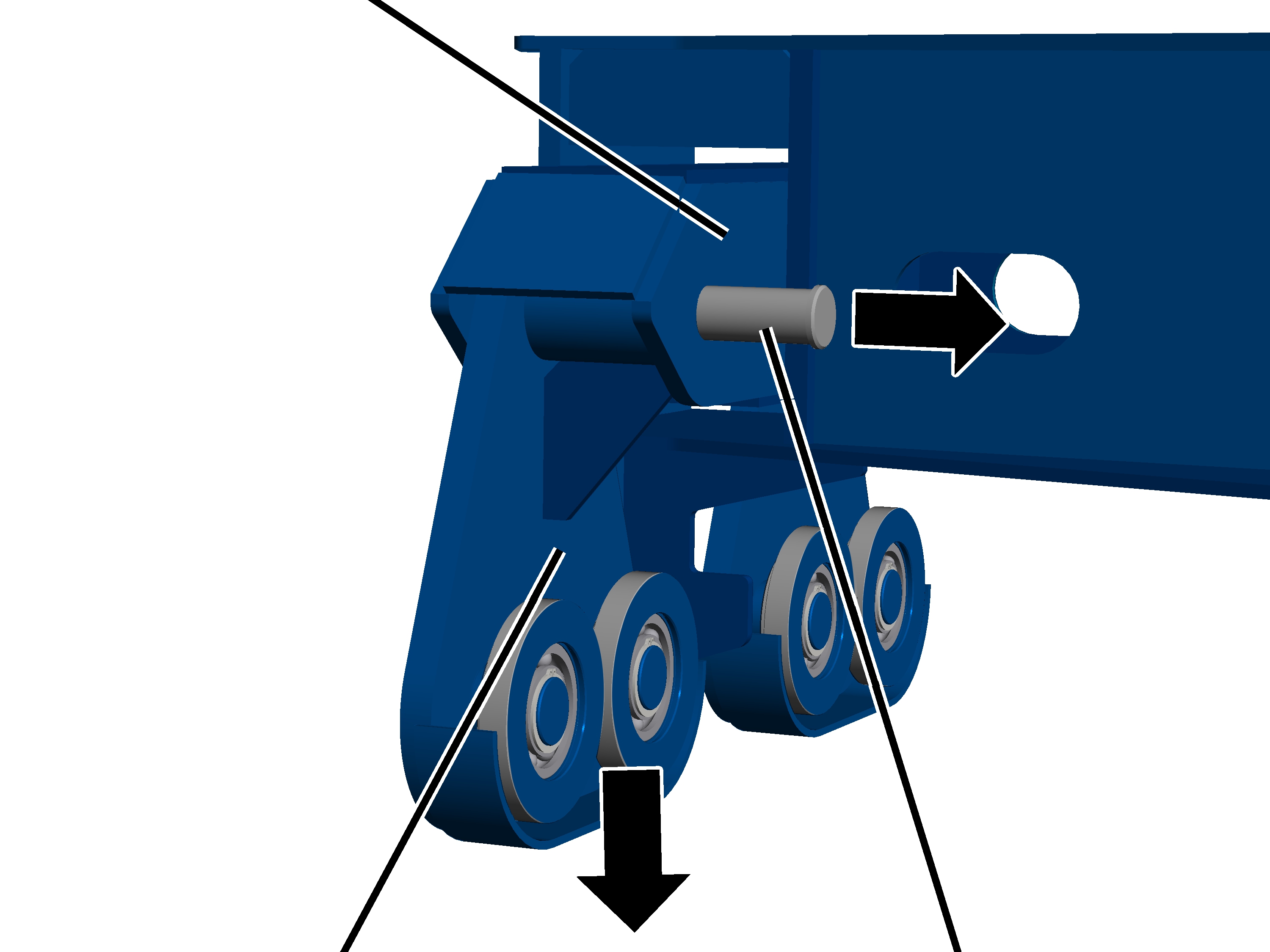

Retirer le boulon de la bascule et du châssis latéral.
Retirer le châssis latéral vers le bas.
|
|
Circlip extérieur |
|
| |
|
Boulon |
Galets d'appui |
Poser le châssis latéral avec les galets d'appui en haut sur un
support plan.

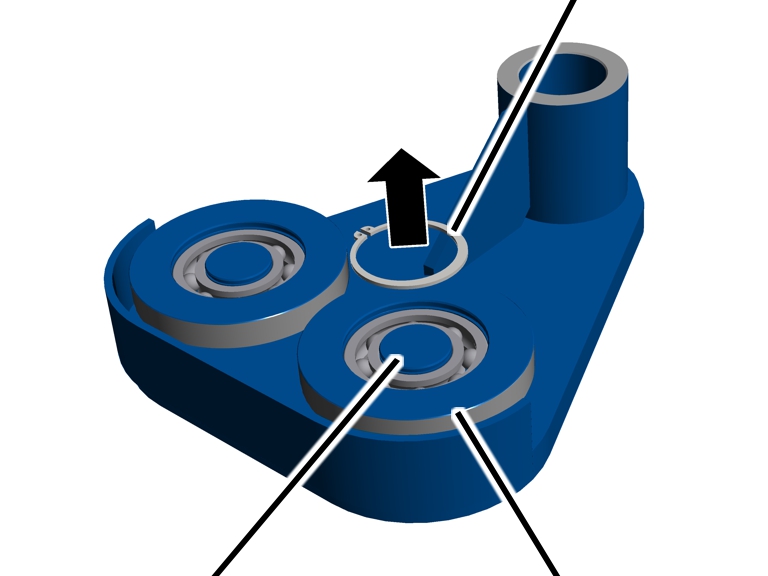

Retirer du boulon les 2 circlips extérieurs de l'intérieur des 2
galets d'appui.
|
| |
|
Boulon |
Galets d'appui |

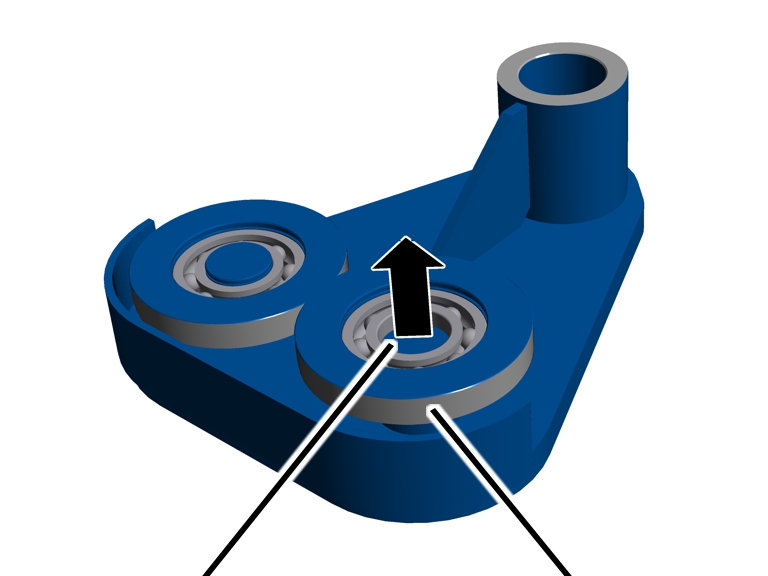

Démonter les 2 galets d'appui du boulon avec un outil adapté.
|
| |
|
Boulon |
Galet d'appui |

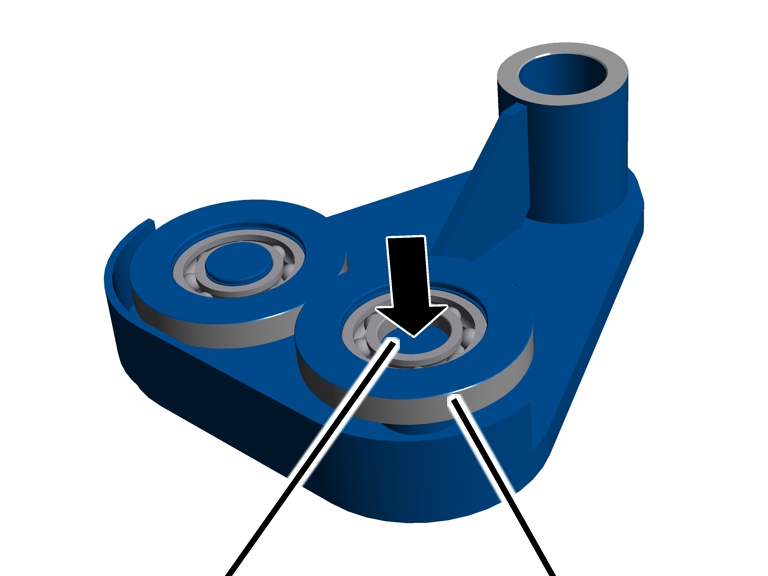

Enfoncer les 2 galets sur le boulon en frappant dessus.
|
|
Circlip extérieur |
|
| |
|
Boulon |
Galet d'appui |

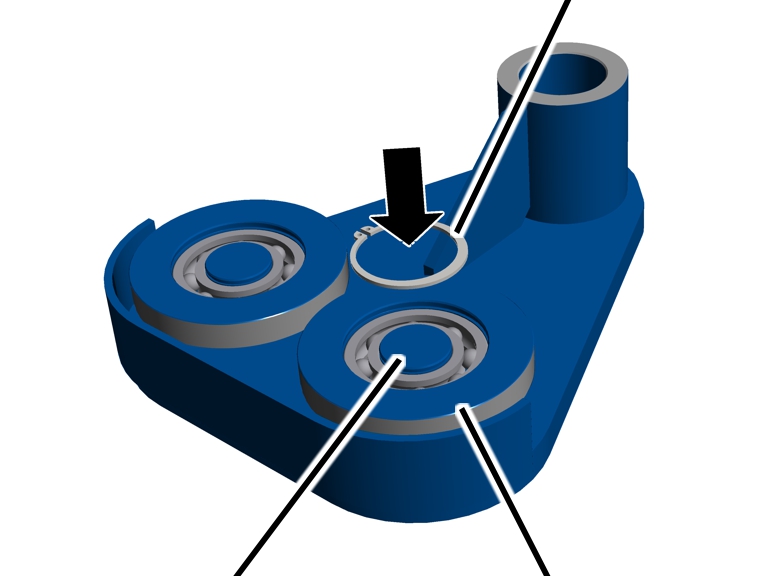

Placer le circlip extérieur (2x) à l'intérieur des galets d'appui sur
le boulon.
Dans le cas de la taille GM 800, le châssis latéral est fixé directement à la console par l'excentrique.
|
Excentrique |
Vis à côtes |
|
| |
|
Châssis latéral |
Console |
Pousser le châssis latéral dans la console.

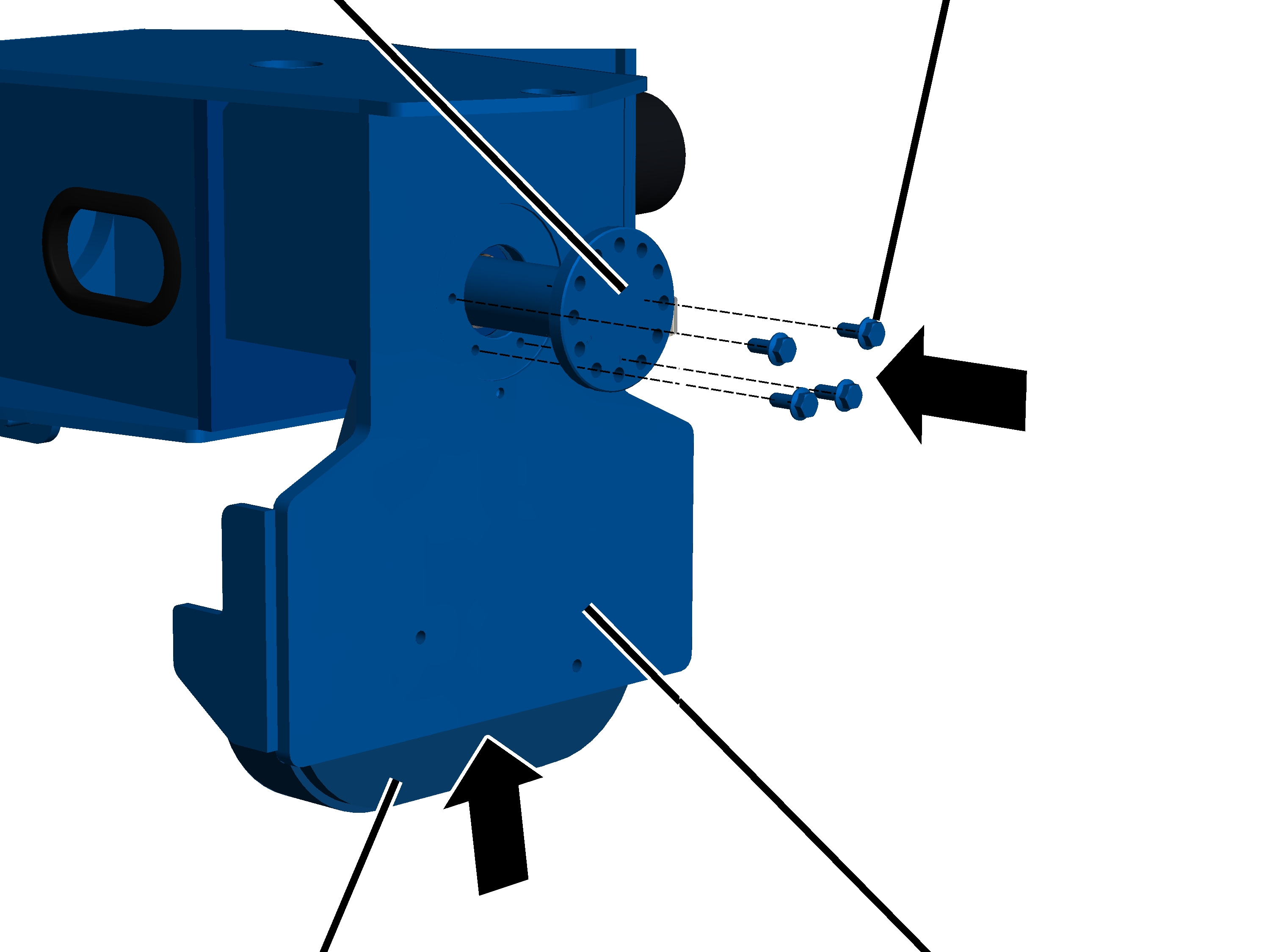

Introduire l'excentrique dans la console et le châssis latéral.
Visser l'excentrique avec les vis à côtes M8x25. 42 Nm.
Dans le cas des tailles GM 1000 à GM 3000, deux châssis latéraux sont fixés par l'excentrique à une bascule située sur la console.
Des deux côtés de la bascule :
|
Bascule |
| |
|
| ||
|
Châssis latéral |
Boulon | |
Pousser le châssis latéral dans la bascule.

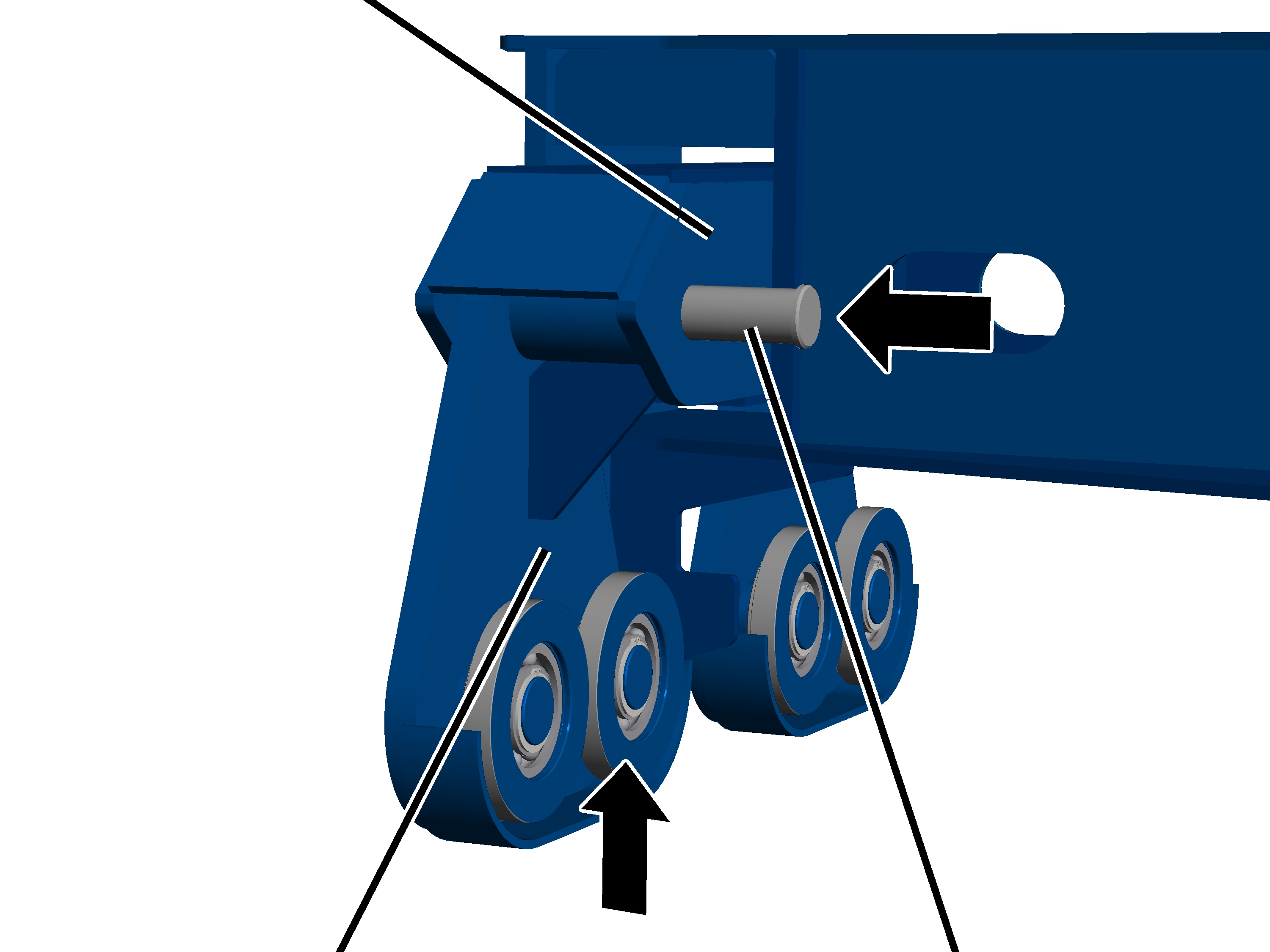

Introduire le boulon dans la bascule et le châssis latéral.
|
Vis à côtes |
Couvercle |
|
| |
|
Bascule |
Boulon |
Visser le couvercle sur le boulon avec les vis à côtes.
|
Taille |
Ø galet |
Vis à côtes |
Couple de serrage |
|
GM 1000 |
200 |
M10x25 |
75 Nm |
|
GM 2000 |
200 |
M10x25 |
75 Nm |
|
GM 3000 |
200 |
M10x25 |
75 Nm |
|
GM 3000 |
280 |
M12x25 |
115 Nm |
Retirer la fixation de la bascule.
