Clip de sécurité SL
Boulon
Si la traverse à point fixe, la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.
|
Clip de sécurité SL |
|
|
|
Boulon |

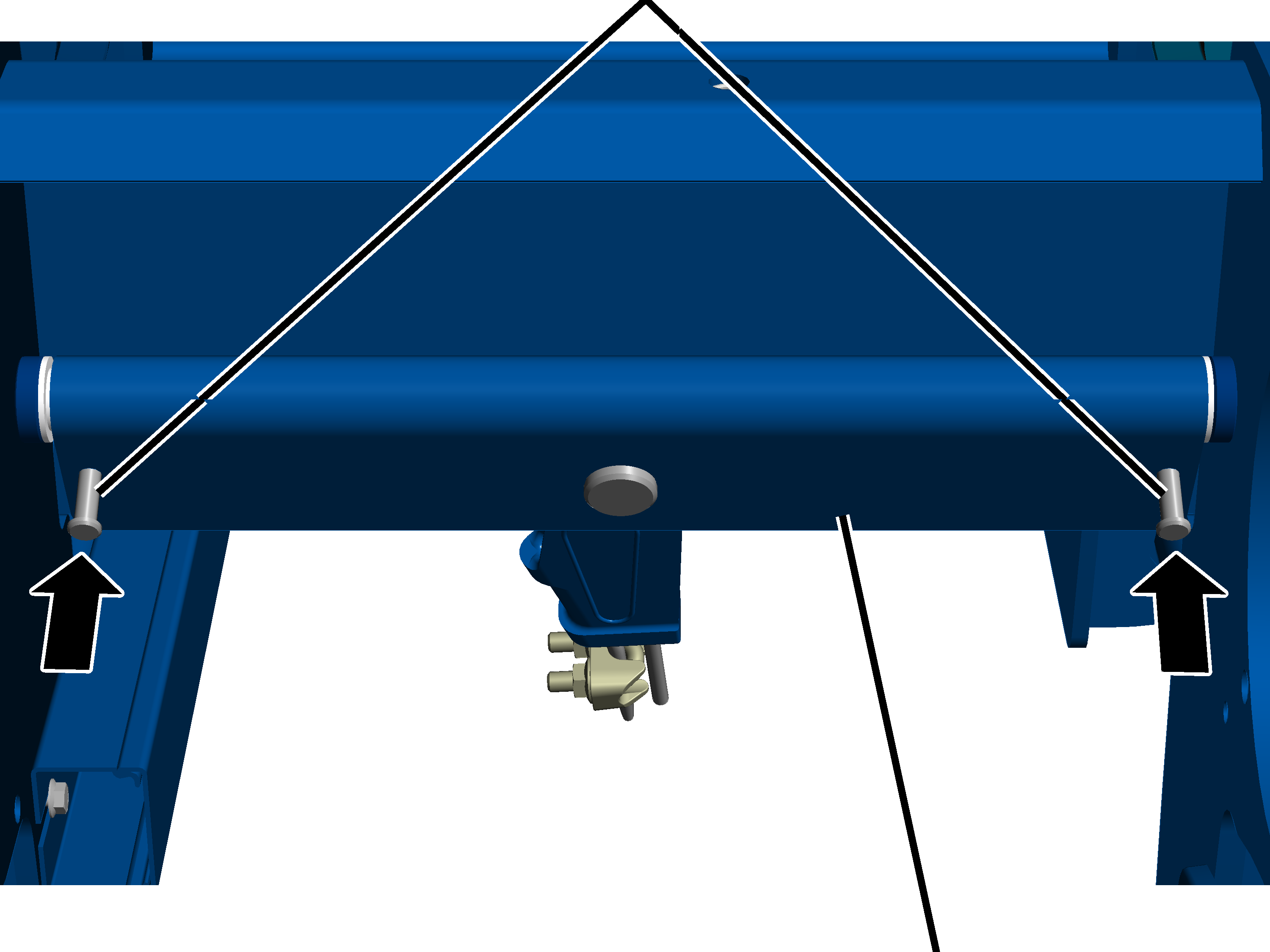

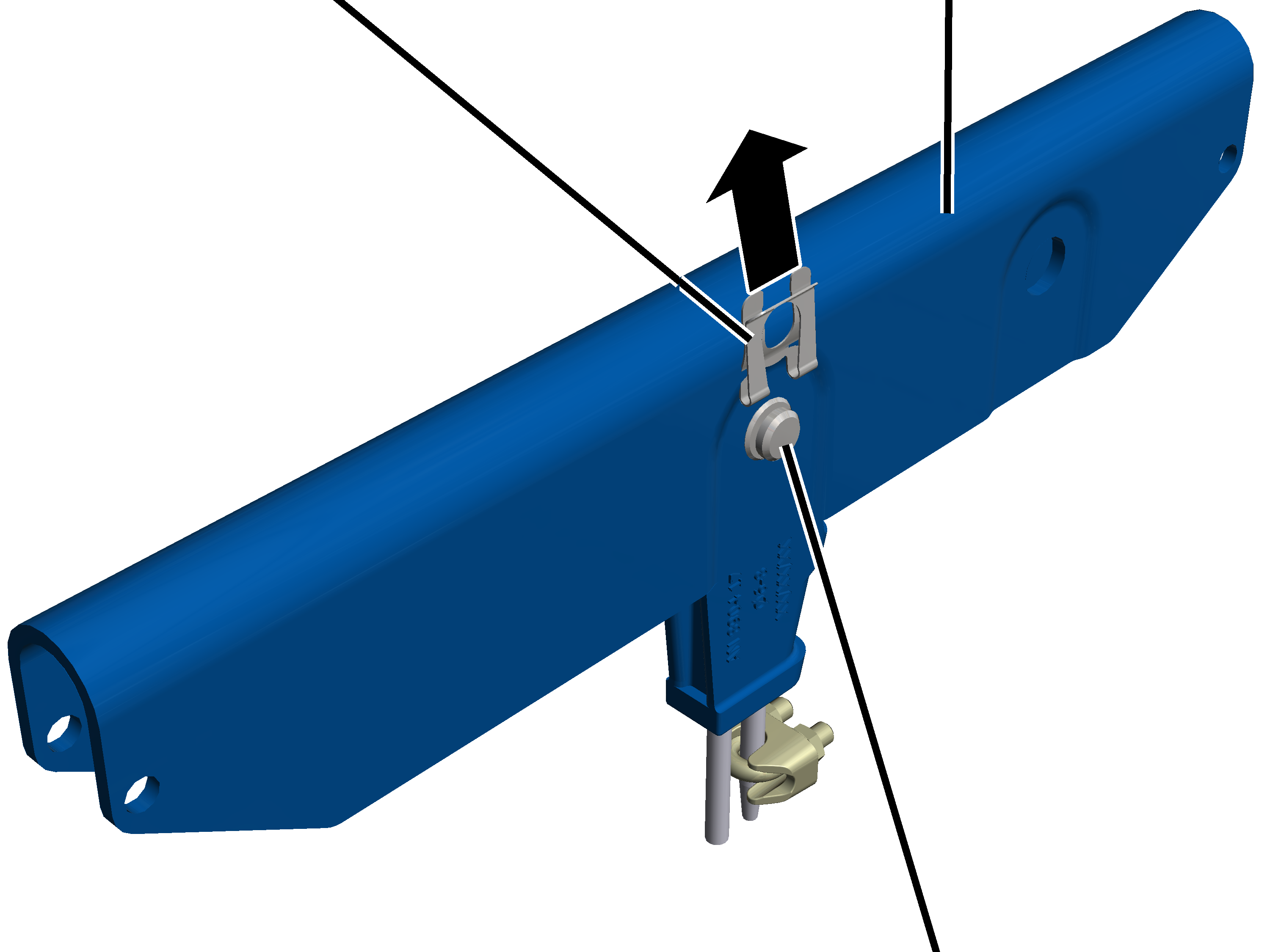

Retirer les 2 clips de sécurité
SL des boulons.
|
Boulon | |
|
| |
|
|
Traverse à point fixe |
Retirer les 2 boulons de la
traverse à point fixe.
|
|
Traverse à point fixe |
|
| |
|
Douilles de palier | |

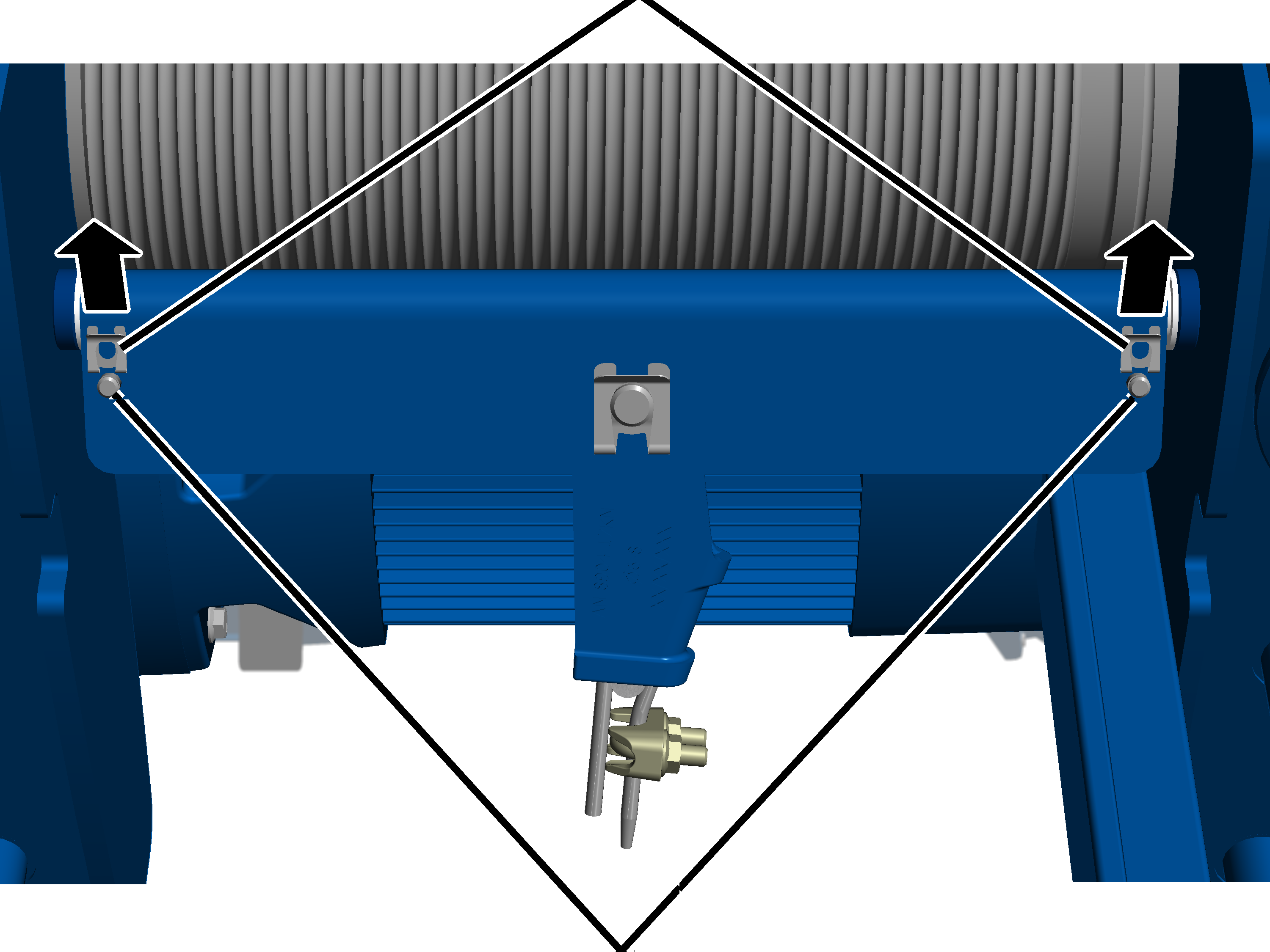

Soulever la traverse à point
fixe des douilles de palier.
Cette section s'applique uniquement dans le cas d'un treuil à câble avec système d'indication de charge LIS-SE. Dans le cas d'un treuil à câble avec système d’indication de charge LIS-SE, la boîte à coin est fixée à la traverse à point fixe avec un boulon et un clip de sécurité SL.
|
Clip de sécurité SL |
Traverse à point fixe |
|
| |
|
|
Boulon |
Retirer le clip de sécurité SL
du boulon.
|
Traverse à point fixe |
Boulon |
|
| |
|
Boîte à coin |
|

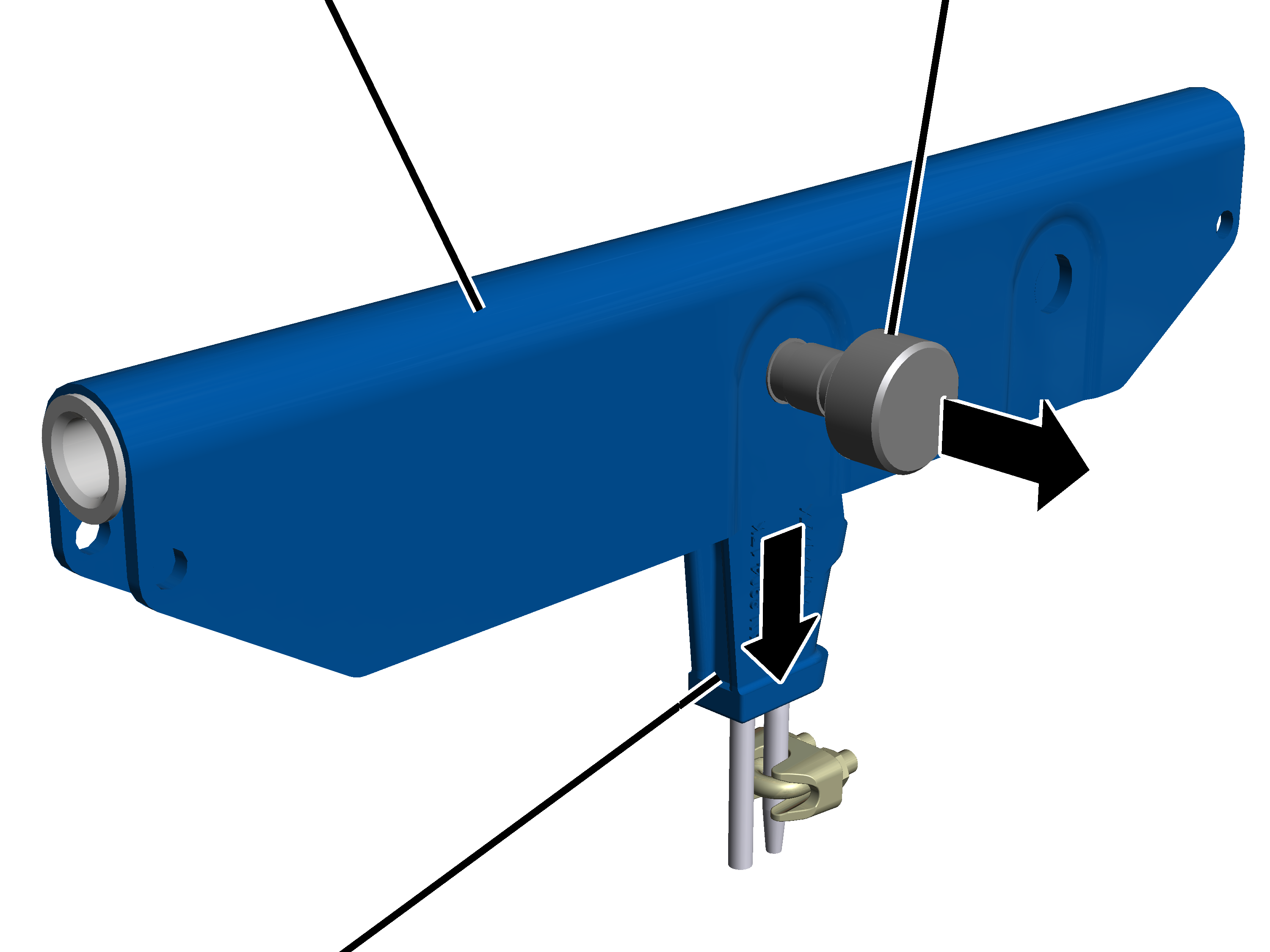

Retirer le boulon de la traverse
à point fixe et de la boîte à coin.
Retirer la boîte à coin de la
traverse à point fixe.
Cette section s'applique uniquement dans le cas d'un treuil à câble avec système d'indication de charge LIS-SV ou ABUControl. Dans le cas d'un treuil à câble avec système d’indication de charge LIS-SV ou ABUControl, la boîte à coin est fixée à la traverse à point fixe avec un axe de mesure et un support.
|
Support |
Vis à côtes |
|
| |
|
Axe de mesure |
Traverse à point fixe |

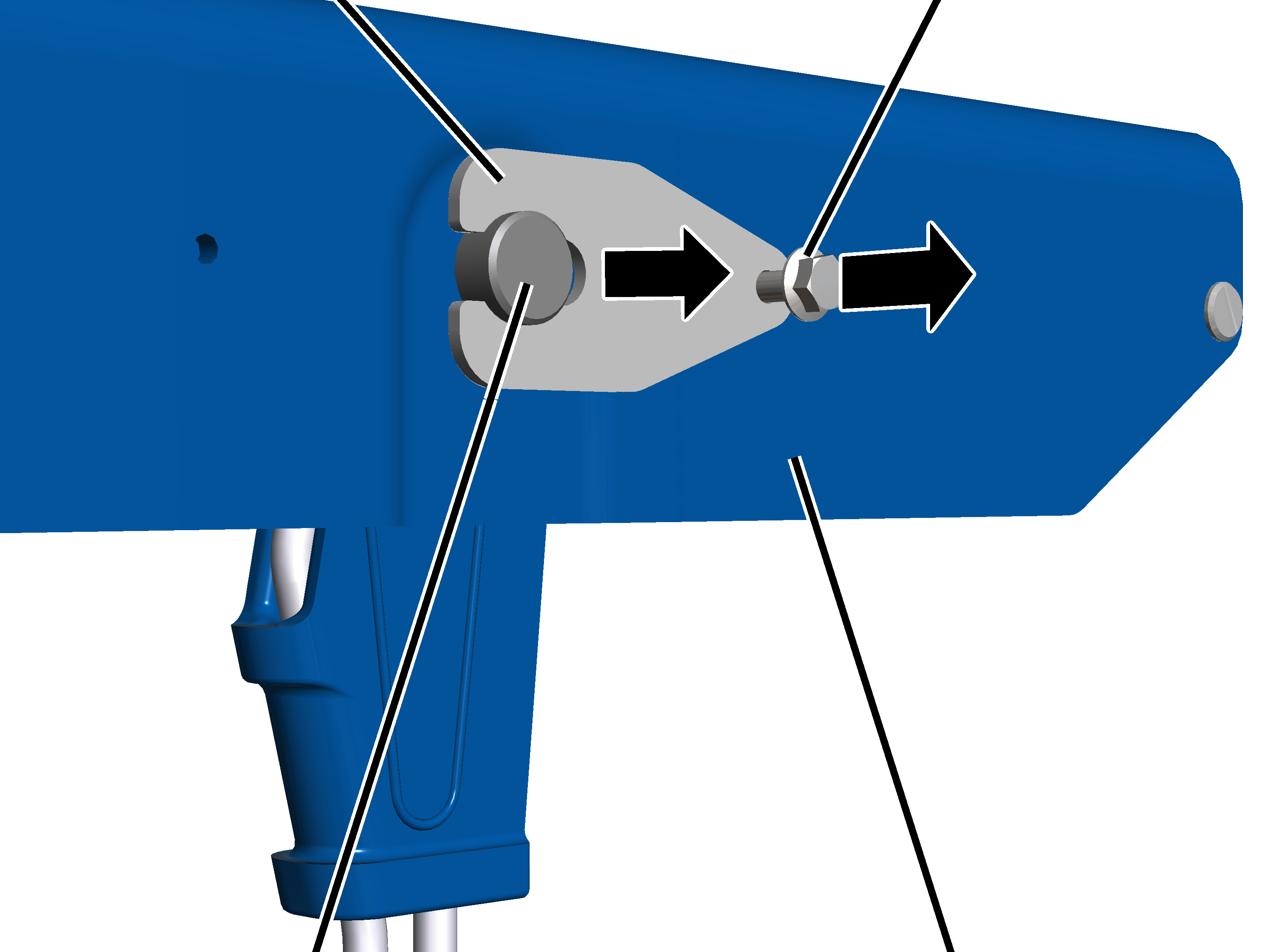

Dévisser la vis à côtes
M6x12.
Retirer le support de l'axe de
mesure.
|
Traverse à point fixe |
Axe de mesure |
|
| |
|
Boîte à coin |
|
Retirer l'axe de mesure de la
traverse à point fixe et de la boîte à coin.
Retirer la boîte à coin de la
traverse à point fixe.
|
|
Boîte à coin |
|
| |
|
Extrémité du câble |
Pince-câble |
Dévisser les écrous à côtes du
pince-câble.
Tirer le pince-câble de
l'extrémité du câble.
|
Coin |
|
|
| |
|
Câble |
Boîte à coin |
Retirer le coin avec le câble de
la boîte à coin.
|
Coin |
|
|
| |
|
Extrémité du câble |
Boîte à coin |
Placer l'extrémité du câble
autour du coin.
Le câble doit se trouver dans la rainure du coin sans dépasser !
Pousser le coin avec câble dans
la boîte à coin et tirer d'un coup sec sur l'extrémité du câble.
● Le coin glisse dans la boîte à coin et coince le câble.
|
|
Boîte à coin |
|
| |
|
Câble |
Pince-câble |
Pousser le pince-câble sur
l'extrémité du câble.
Visser les écrous à côtes du
pince-câble.
|
Taille |
Écrou |
Couple de serrage |
|
GM 800 |
M6 |
5 Nm |
|
GM 1000 |
M8 |
10 Nm |
|
GM 2000 |
M8 |
10 Nm |
|
GM 3000 |
M12 |
10 Nm |
|
| |
|
|
Boîte à coin |
Lubrifier la boîte à coin.
Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».
Cette section s'applique uniquement dans le cas d'un treuil à câble avec système d'indication de charge LIS-SE. Dans le cas d'un treuil à câble avec système d’indication de charge LIS-SE, la boîte à coin est fixée à la traverse à point fixe avec un boulon et un clip de sécurité SL.
|
Traverse à point fixe |
|
|
| |
|
|
Boîte à coin avec coin et câble |

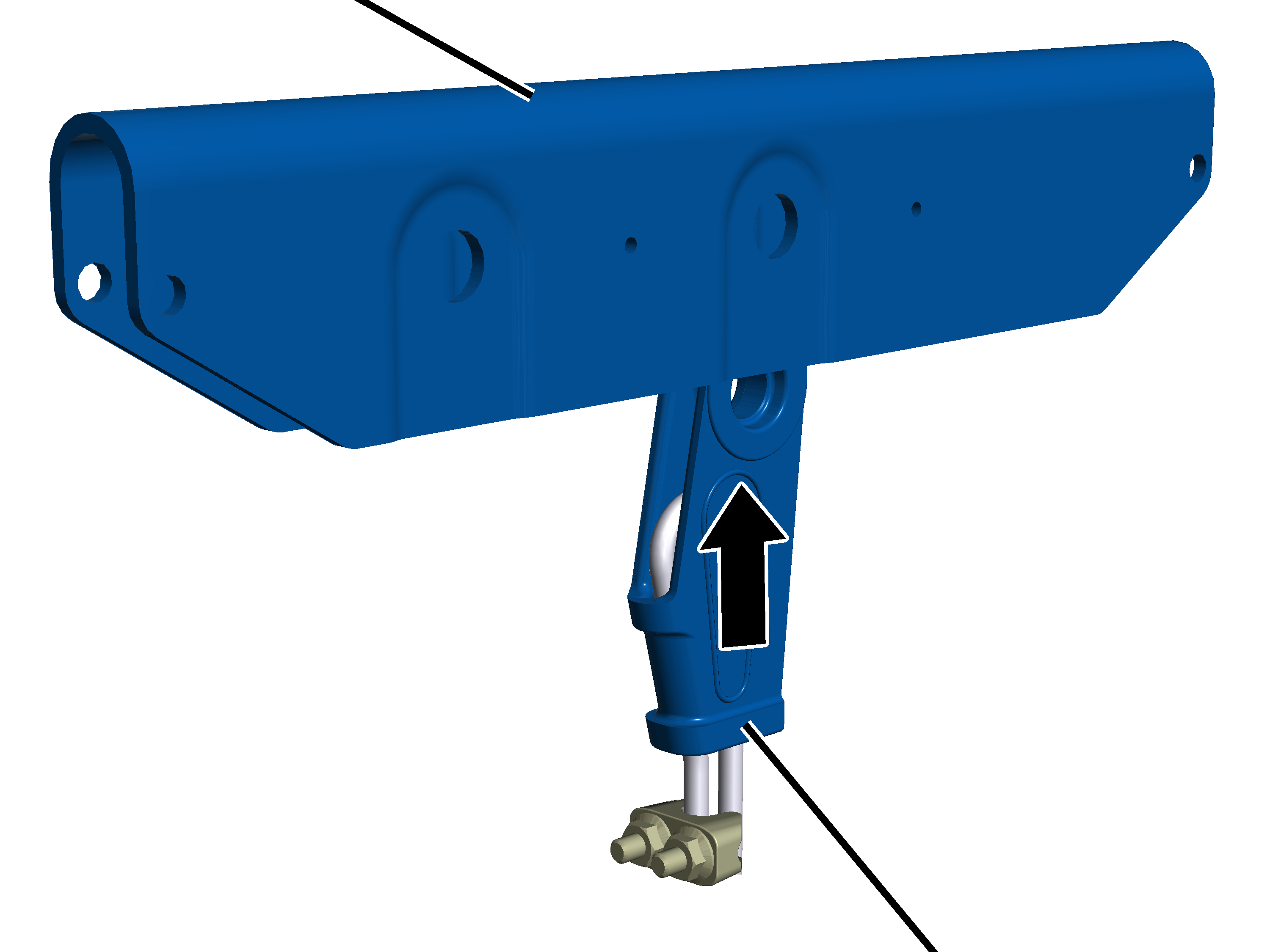

Pousser la boîte à coin avec
coin et câble dans la traverse à point fixe.
Tenir compte du repère sur la traverse à point fixe.
|
Traverse à point fixe |
Boulon |
|
| |
|
|
Boîte à coin |

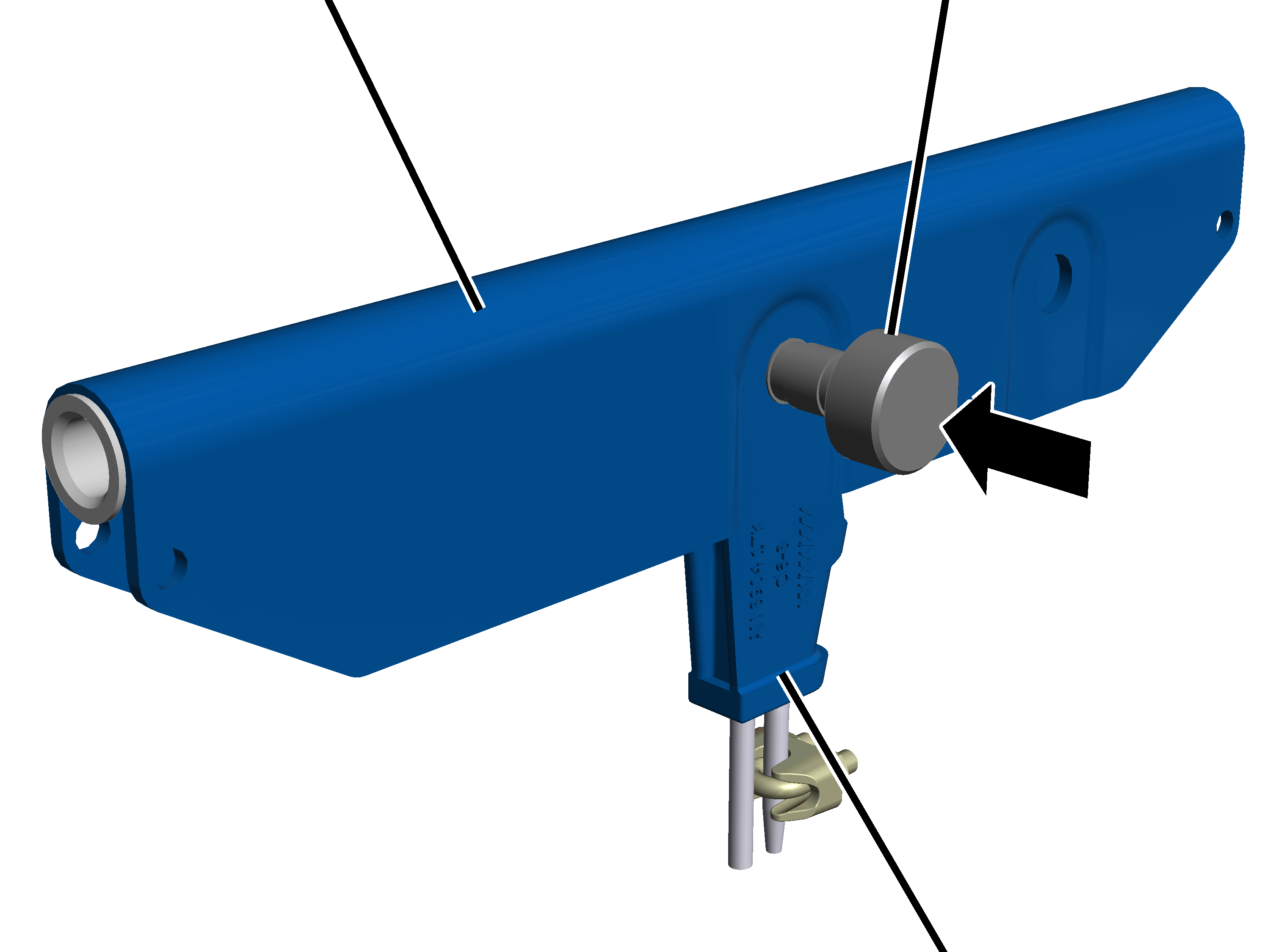

Introduire le boulon dans la
traverse à point fixe et la boîte à coin.
|
Clip de sécurité SL |
Traverse à point fixe |
|
| |
|
|
Boulon |
Placer le clip de sécurité SL
sur le boulon.
Cette section s'applique uniquement dans le cas d'un treuil à câble avec système d'indication de charge LIS-SV ou ABUControl. Dans le cas d'un treuil à câble avec système d’indication de charge LIS-SV ou ABUControl, la boîte à coin est fixée à la traverse à point fixe avec un axe de mesure et un support.
|
Traverse à point fixe |
|
|
| |
|
|
Boîte à coin avec coin et câble |
Pousser la boîte à coin avec
coin et câble dans la traverse à point fixe.
Tenir compte du repère sur la traverse à point fixe.
|
Traverse à point fixe |
Axe de mesure |
|
| |
|
|
Boîte à coin |

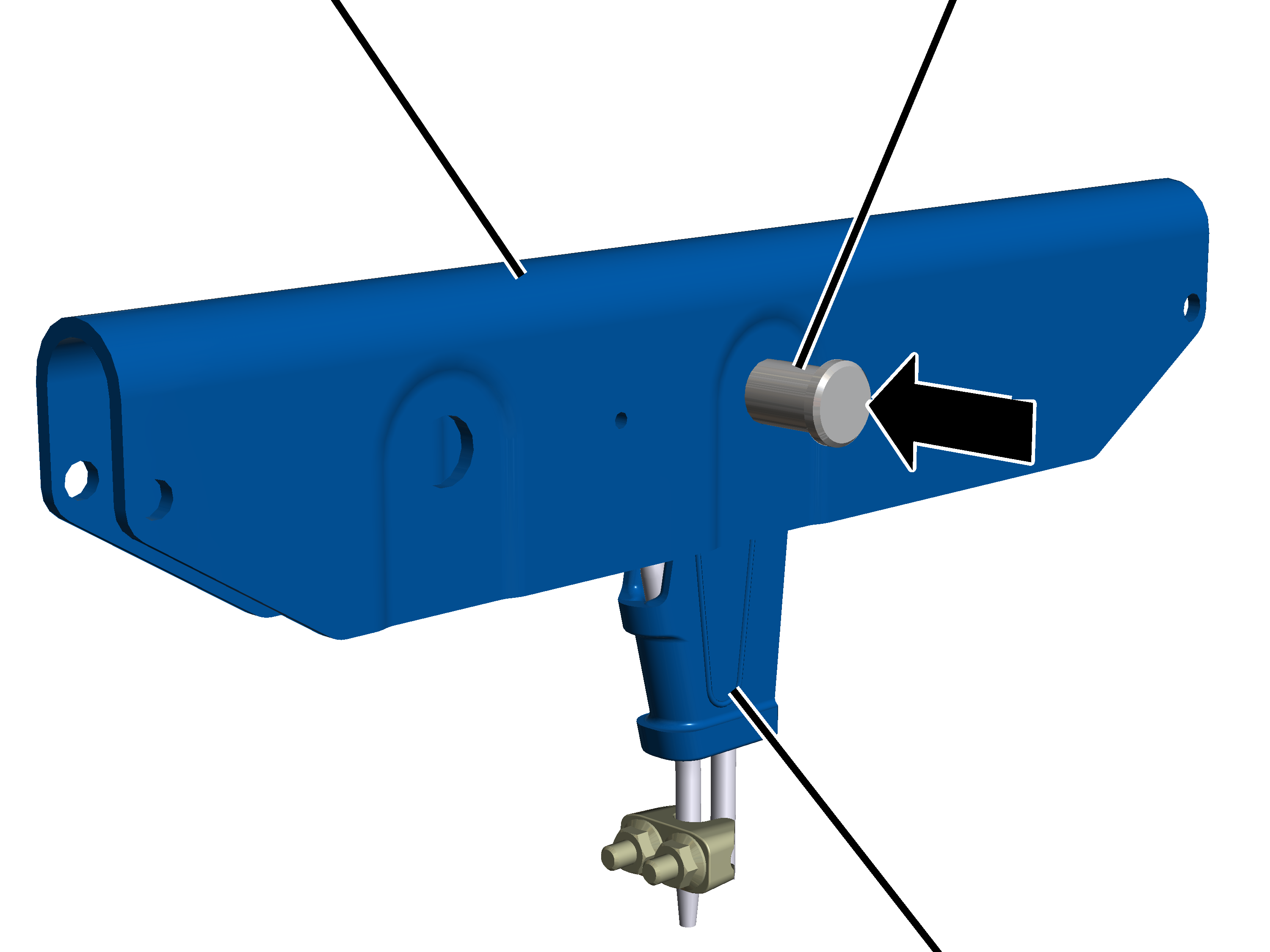

Introduire l'axe de mesure dans
la traverse à point fixe et la boîte à coin.
La flèche qui se trouve sur l'axe de mesure doit pointer vers le bas !
|
Support |
Vis à côtes |
|
| |
|
Axe de mesure |
Traverse à point fixe |
Contrôler si le support est
déformé.
S'il est déformé, le support doit être remplacé.
Pousser le support sur l'axe de
mesure.
Le support doit pouvoir entrer dans la rainure de l'axe de mesure sans tension.
L'axe de mesure ne doit pas être prétendu !
Visser le support avec la vis à
côtes M6x12. 19 Nm.
|
|
Traverse à point fixe |
|
| |
|
Douilles de palier | |

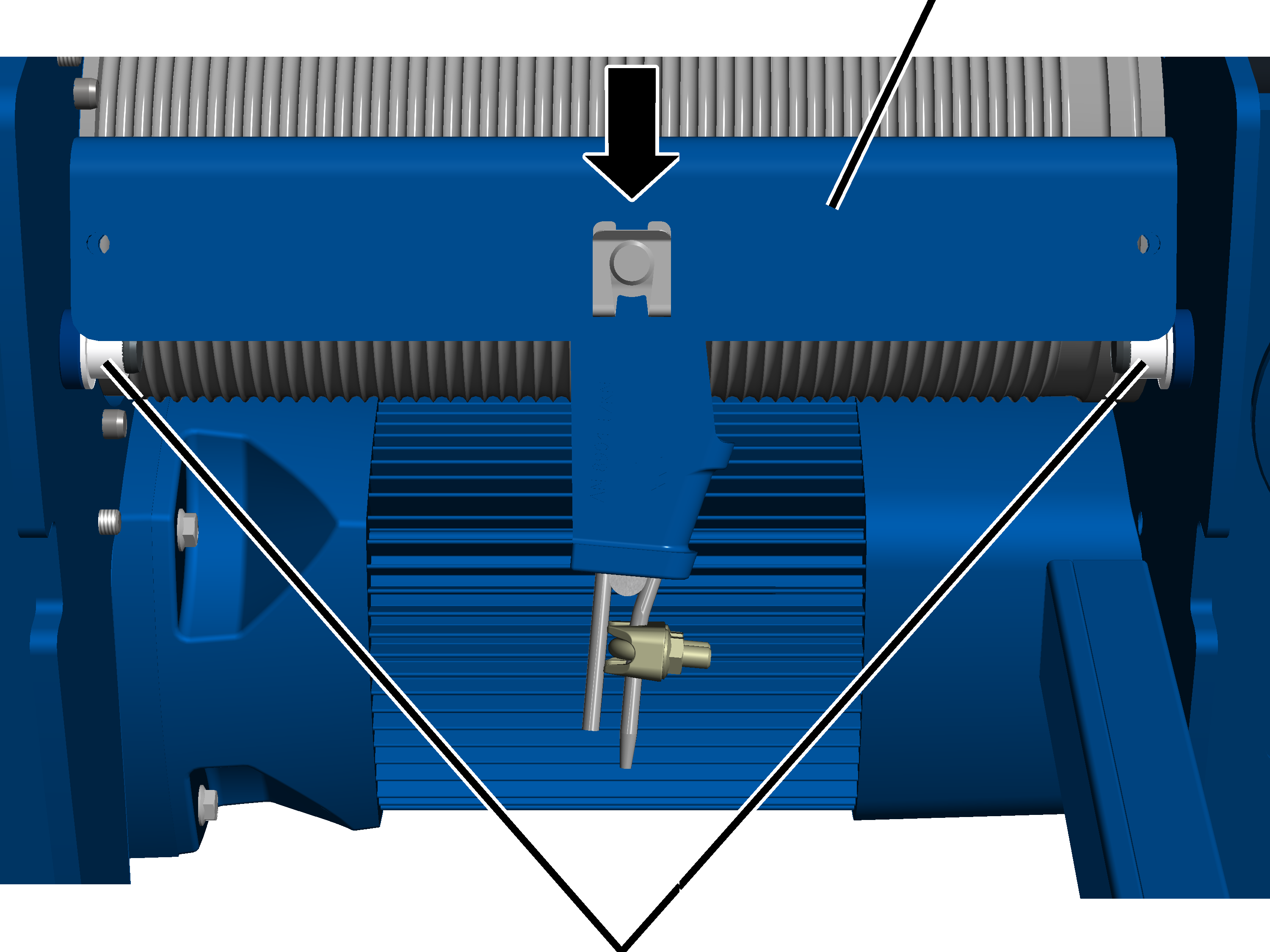

Accrocher la traverse à point
fixe sur les douilles de palier.
Veiller à ce que le repère qui se trouve sur la traverse à point fixe pointe en direction du motoréducteur du dispositif de levage.
|
Boulon | |
|
| |
|
|
Traverse à point fixe |
Introduire les 2 boulons dans la
traverse à point fixe.
|
Clip de sécurité SL |
|
|
|
Boulon |

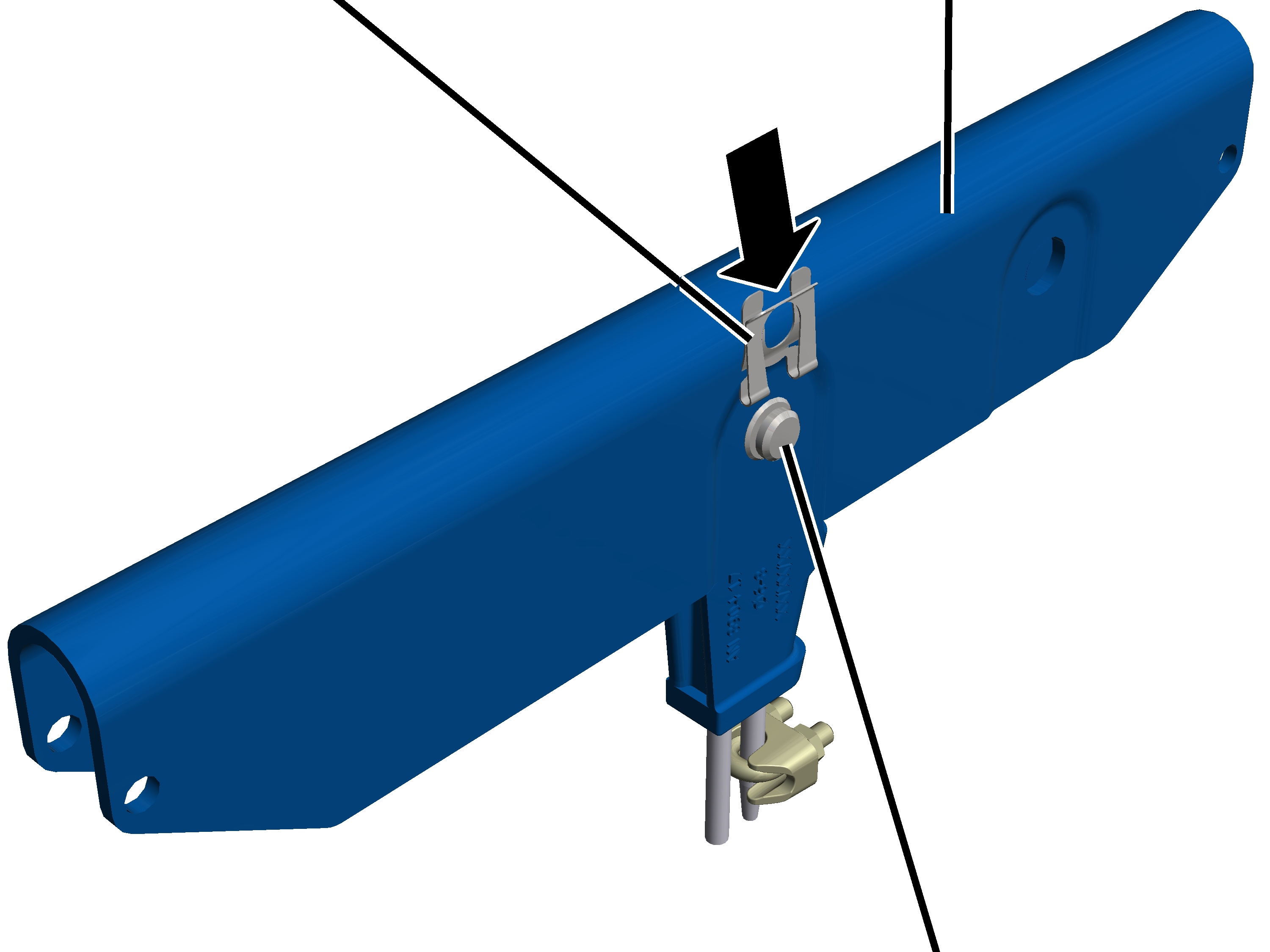

Pousser les 2 clips de sécurité
SL sur les boulons.
