Si le treuil à câble n'est pas encore monté, poursuivre ici. Sinon, ignorer cette section.

Si un motoréducteur du dispositif de levage GM 800 est installé sur le treuil à câble, le treuil à câble a un seul châssis latéral à galets d'appui. Sinon, le treuil à câble a deux châssis latéraux à galets d'appui qui sont montés sur une bascule.

La description ci-après vous montre le montage sur un treuil à câble à deux châssis latéraux. Le montage avec un seul châssis latéral ne diffère pas de manière significative.

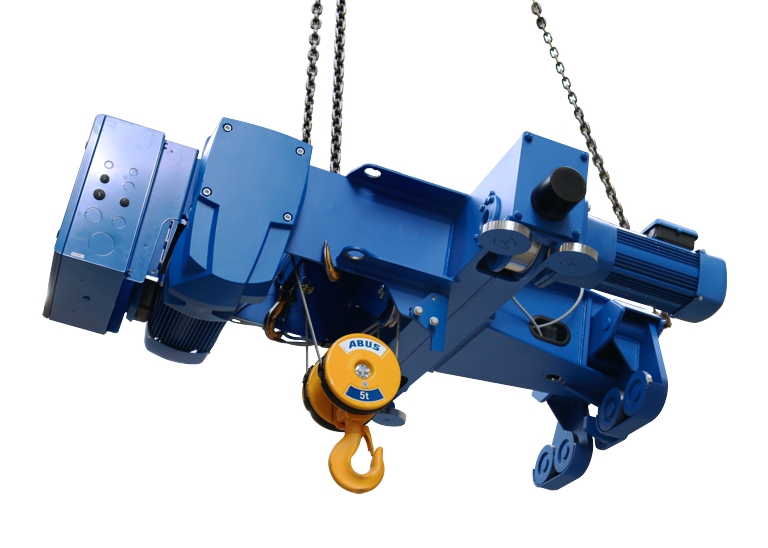

   Élinguer et soulever le treuil à câble, par exemple avec une grue mobile.

   Retirer les supports de transport.

   Abaisser le treuil à câble en direction de la poutre principale.

   Pousser le châssis latéral à galets d'appui contre la poutre principale sous la semelle supérieure.

   Poursuivre l'abaissement du treuil à câble.

   Pousser par le bas le châssis latéral à galets d'appui contre la semelle supérieure.

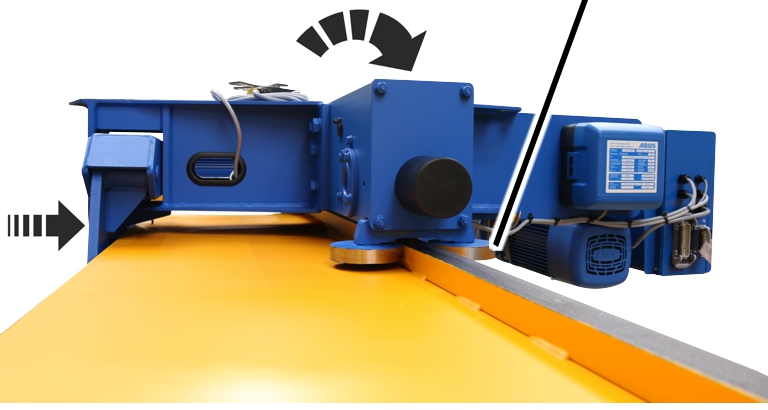

   Poursuivre l'abaissement du treuil à câble et positionner le rail du chariot de direction entre les galets de guidage.

Lors de l'abaissement, veiller à ce que les galets de guidage ne soient pas endommagés et ne se heurtent nulle part !

   Déposer complètement le treuil à câble.

Lors de l'abaissement, veiller à ce que les galets de guidage ne soient pas endommagés et ne se heurtent nulle part !

Si le treuil à câble doit être orienté :

La description ci-après vous montre l'opération d'orientation du treuil à câble sur un treuil à câble à deux châssis latéraux. L'orientation d'un treuil à câble à un seul châssis latéral ne diffère pas de manière significative.

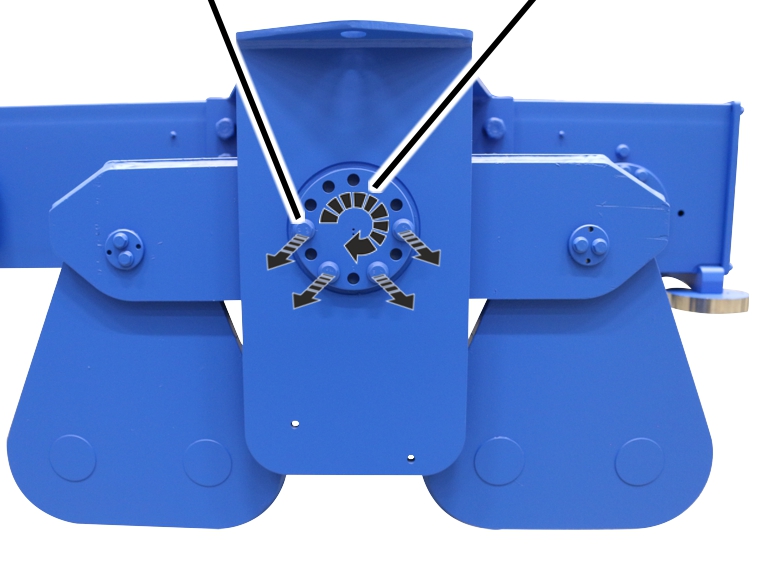

   Dévisser les vis à côtes de l'excentrique.

   Orienter le treuil à câble à l'horizontale en tournant l'excentrique.

   Visser les vis à côtes de l'excentrique.

Des deux côtés du châssis du chariot de direction :

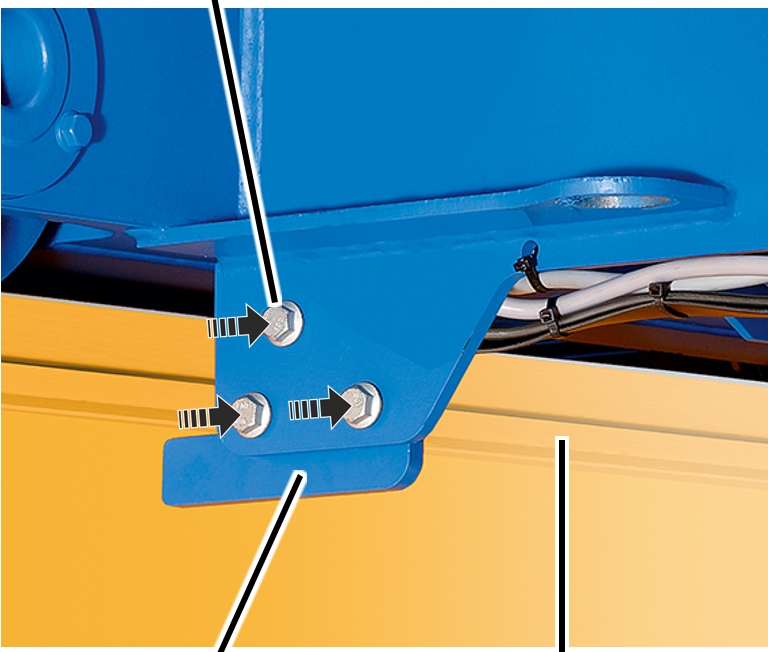

   Tenir la protection anti-soulèvement contre le châssis du chariot de direction.

   Visser la protection anti-soulèvement avec les 3 vis à côtes.
