Montage de l'interrupteur à levier en croix

Uniquement avec interrupteur à levier en croix

Cette section ne s'applique que si le treuil à câble est équipé d'un interrupteur à levier en croix dans le sens de déplacement du chariot.

Veuillez consulter le schéma de circuit électrique pour savoir à quel emplacement l'interrupteur à levier en croix est prévu ainsi que pour quelle limitation de course.



Risque de dysfonctionnement ! Si l'on visse trop fermement l'interrupteur à levier en croix, il se peut que des pièces se bloquent à l'intérieur et qu'il ne fonctionne plus correctement. Respecter le couple de serrage de 3 Nm.



Rondelle de blocage	Écrou hexagonal
Vis à tête cylindrique M5x50	Équerre de fixation

   Monter l'équerre de fixation avec les 2 vis à tête cylindrique M5x50 sur l'interrupteur à levier en croix.

   Visser fermement l'équerre de fixation avec les 2 rondelles de blocage et les 2 écrous hexagonaux M5. 3 Nm.





L'interrupteur à levier en croix doit être monté sur l'entraîneur du chariot de direction ou sur le châssis du chariot de direction. Le montage décrit ici est celui sur l'entraîneur du chariot de direction. Le montage sur le châssis de chariot de direction ne diffère pas de manière significative.



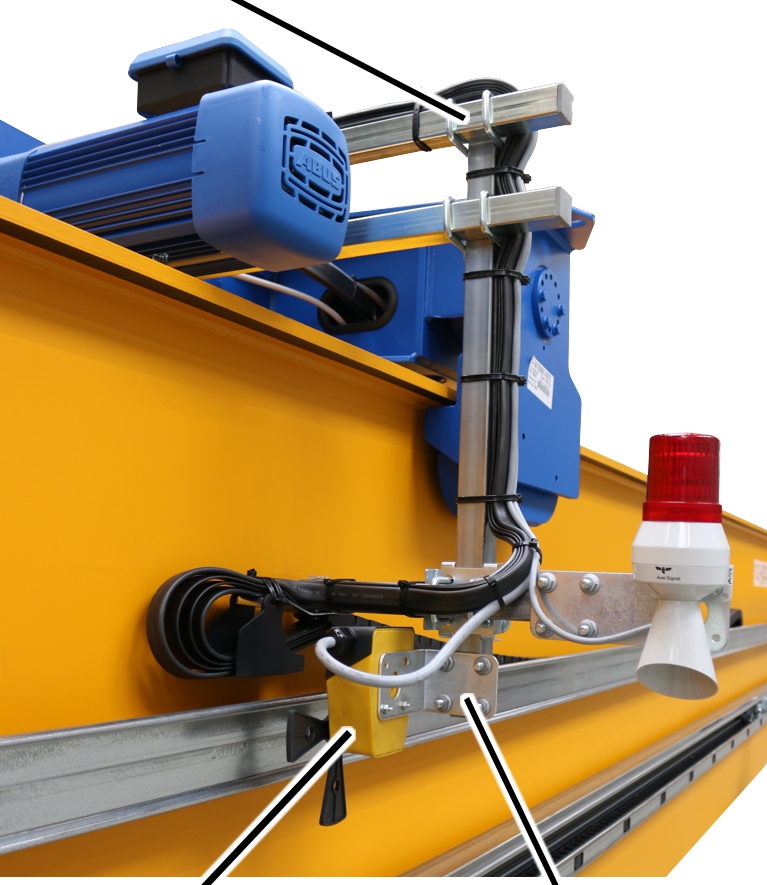

Entraîneur du chariot de direction
Interrupteur à levier en croix	Équerre de fixation

   Tourner l'interrupteur à levier en croix sur la position 0.

   La position de l'interrupteur à levier en croix est indiquée par une flèche qui est tournée dans une autre position selon l'état d’enclenchement.

   Monter l'interrupteur à levier en croix de manière à ce que la came de contact actionne l'interrupteur à levier en croix.

Le sens de rotation de l'interrupteur à levier en croix pour le sens de marche respectif doit correspondre au schéma de circuit électrique.

   Visser l'interrupteur à levier en croix. 20 Nm.





   Poser le câble de connexion (câble rond ou câble plat) de l'interrupteur à levier en croix vers le coffret électrique.

   Diriger le câble de connexion avec le passe-câble à vis dans le coffret électrique.

   Si nécessaire : raccorder le câble de connexion à la prise femelle ou au connecteur.

   Fixer le câble de connexion avec des serre-câbles, des fixations de câble et des clips adhésifs.
