Montage de l'entraîneur du
chariot de direction
Si l'entraîneur du
chariot de direction n'est pas encore monté, poursuivre ici. Sinon, ignorer
cette section.
L'entraîneur du chariot de direction est monté au-dessus du
coffret électrique du chariot de direction. Il tire dans un sens et dans l'autre
les câbles électriques de l'alimentation du chariot de direction (guirlande
d'alimentation ou chenille porte-câble) et l'interrupteur à levier en croix du
fin de course du chariot de direction parallèlement au chariot de direction.
En fonction de la poutre principale et de la nature de
l'alimentation électrique (guirlande d'alimentation ou chenille porte-câble),
l'entraîneur du chariot de direction doit être monté différemment.
Uniquement pour guirlande
d'alimentation
Montage de
l'entraîneur du chariot de direction
|
|
Sommier |
|
|
|
Entraîneur du chariot de direction |
Galet |

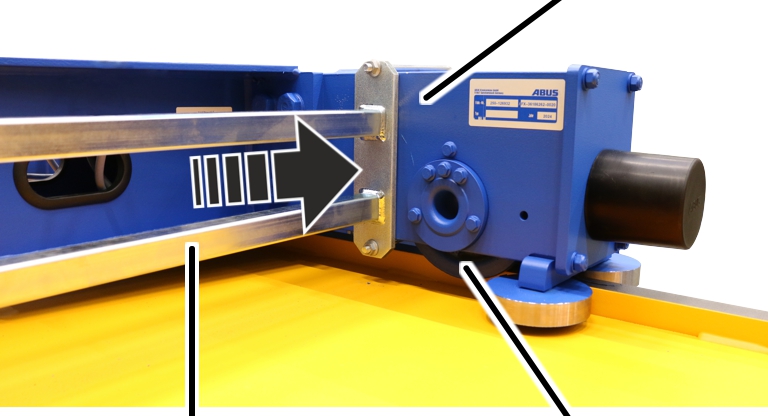

Visser l'entraîneur du chariot
de direction sur le sommier avec l'étrier fileté et les écrous à côtes M8.
15 Nm.
Veiller à ne pas bloquer le galet.
|
|
Entraîneur du chariot de direction |
|
|
|
Tube
carré vertical |
Brides
pour tuyau avec écrous à côtes M8 |

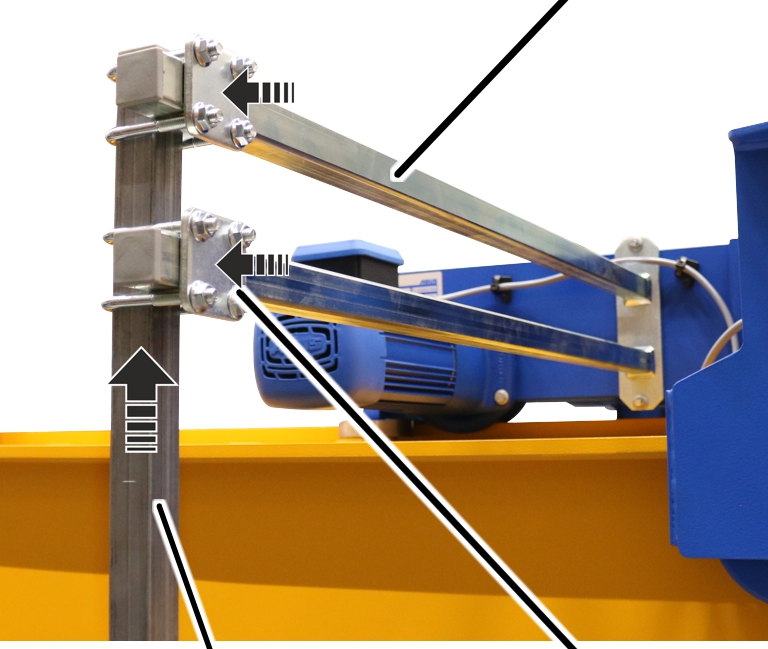

Visser le tube carré vertical à
l'entraîneur du chariot de direction avec les brides pour tuyau et les écrous à
côtes M8. 15 Nm.
|
Tube
carré vertical |
Chariot
entraîneur |
|
|
|
Bride
pour tuyau avec écrous à côtes M8 |
Tube
carré horizontal |

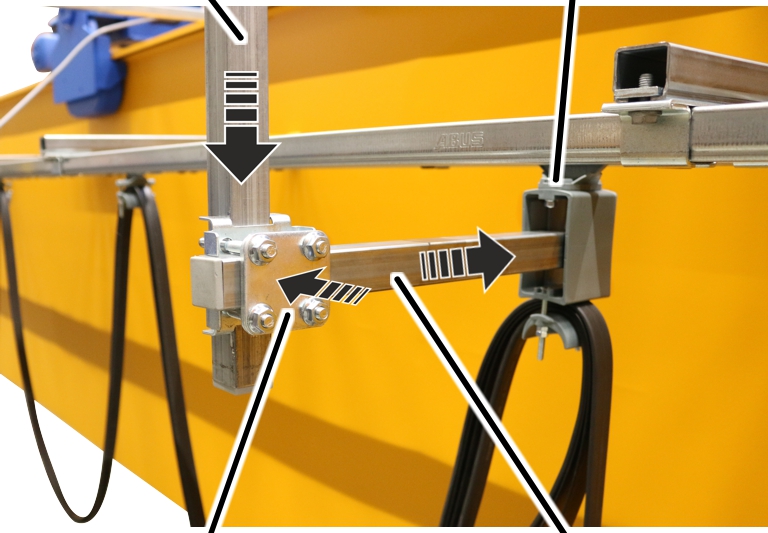

Pousser le tube carré horizontal
dans le chariot entraîneur.
Visser le tube carré horizontal
au tube carré vertical avec la bride pour tuyau et les écrous à côtes M8.
15 Nm.
