Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.

   Respecter les règles de sécurité du travail.

   Soulager le sommier sur le treuil à câble à proximité du galet en procédant par le bas.

   Ouvrir le boîtier du connecteur du motoréducteur.

   Retirer le câble de connexion de la prise femelle.

   Déterminer le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.

   Sécuriser le motoréducteur de manière à ce que le poids soit maintenu sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes (suspendre par exemple à des élingues rondes).

   Dévisser les 4 vis à côtes.

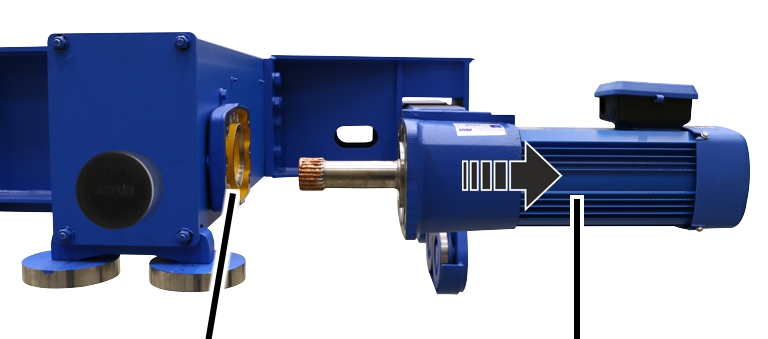

   Retirer le motoréducteur.

   Dévisser les 4 écrous autobloquants.

   À partir de la taille 160 : retirer les rondelles (x4) en plastique.

   Retirer la plaque de tampon.

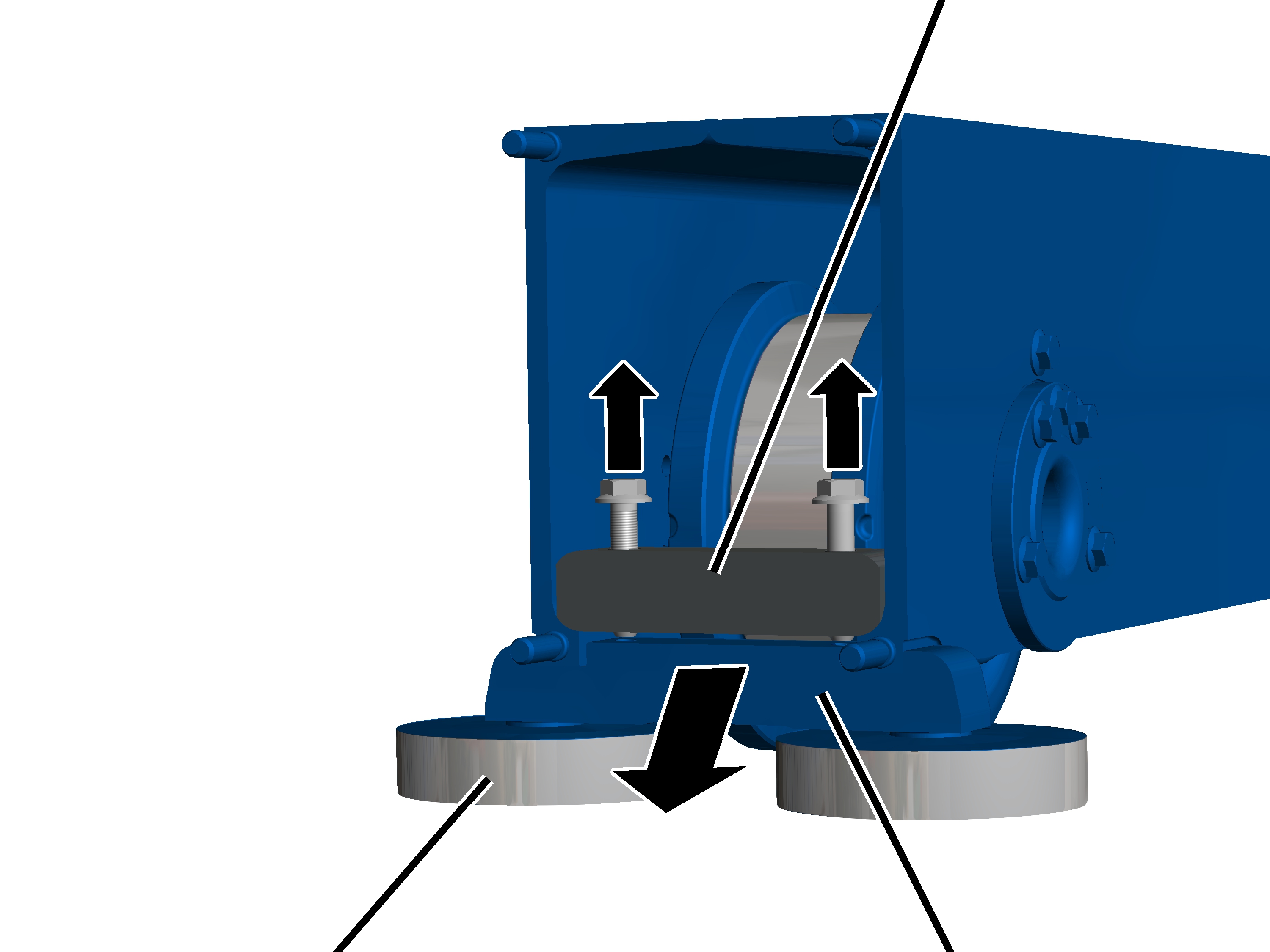

   Dévisser les 2 vis.

   Retirer le support avec les galets de guidage et l'élément de serrage.

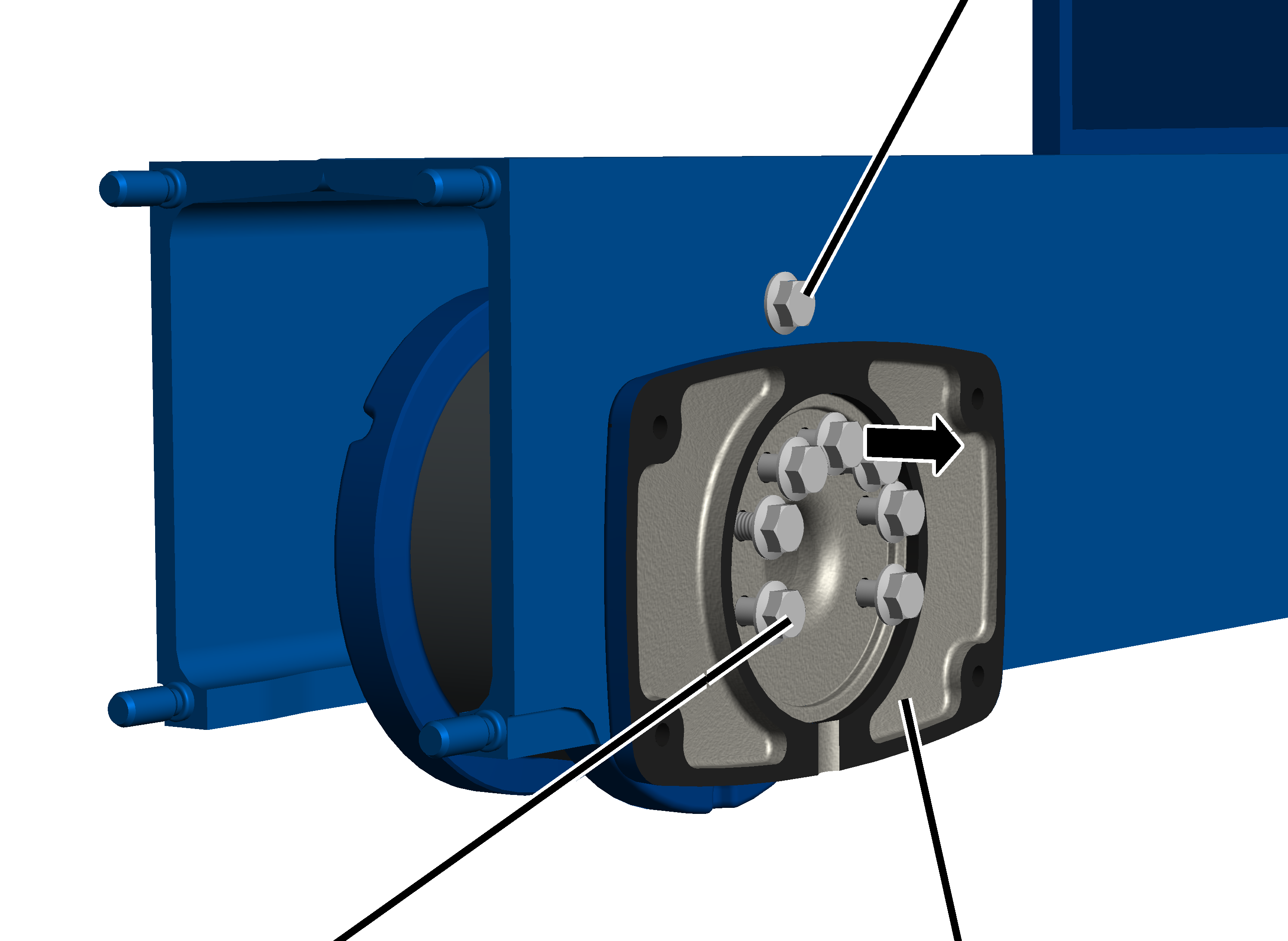

   Dévisser toutes les vis à côtes de la bride du palier. Ne pas dévisser la ou les vis de retenue.

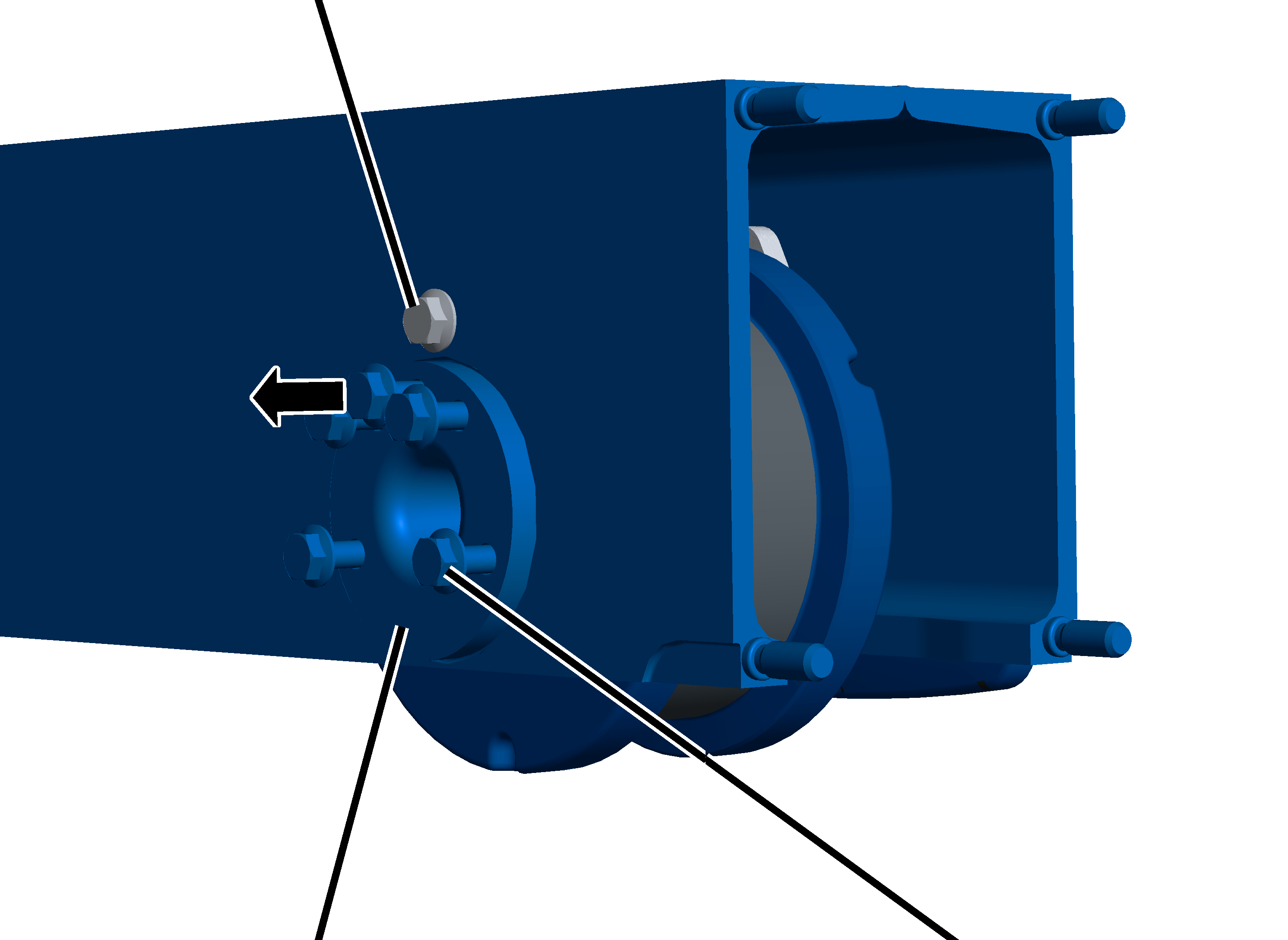

   Dévisser toutes les vis à côtes du boulon de palier. Ne pas dévisser la ou les vis de retenue.

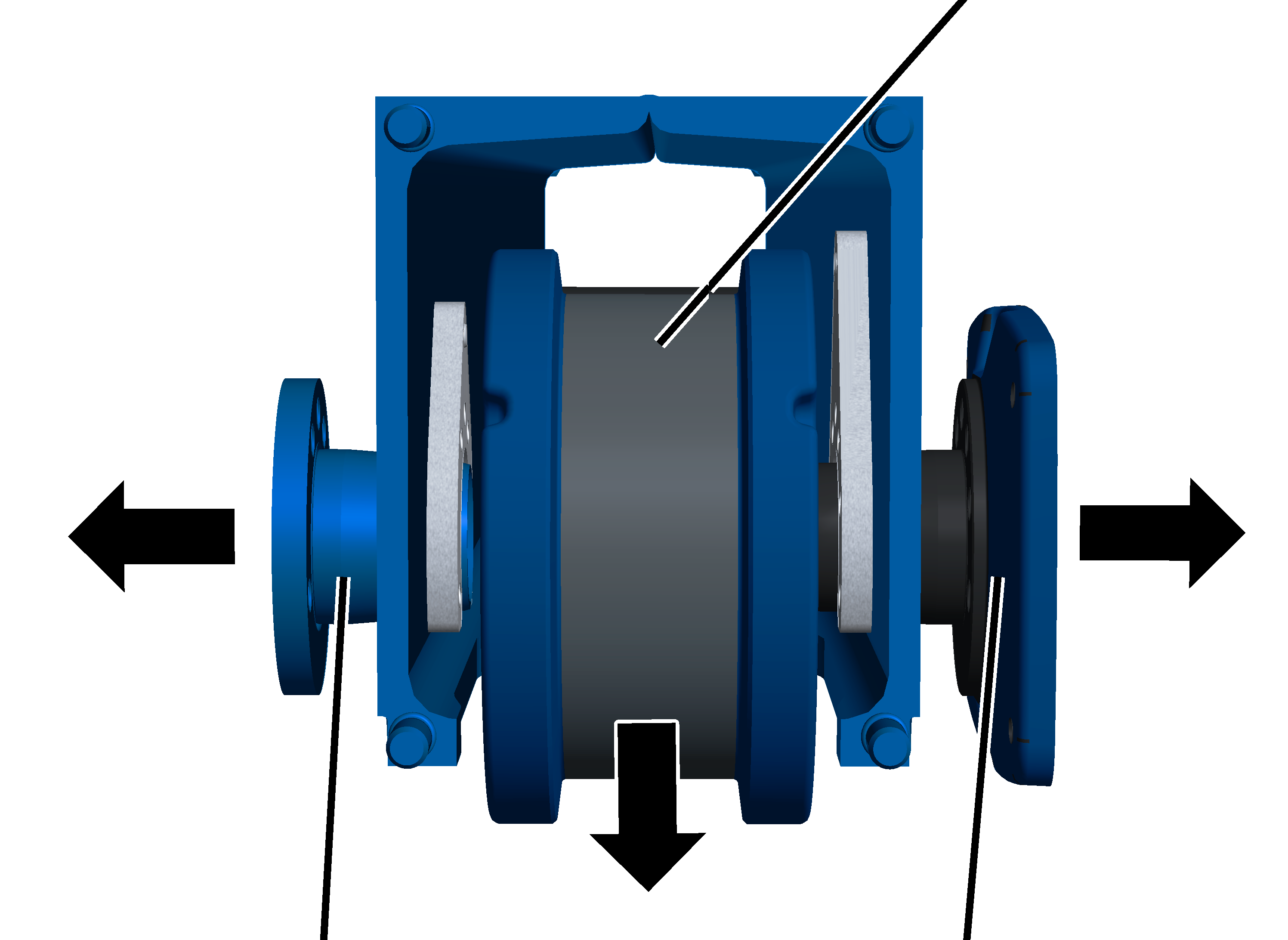

   Retirer le boulon de palier, la bride du palier et le galet.

Conseil :

Afin de pouvoir retirer facilement la bride du palier du sommier, visser deux ou quatre vis dans les angles de la bride du palier et repousser ainsi la bride du palier du sommier.
