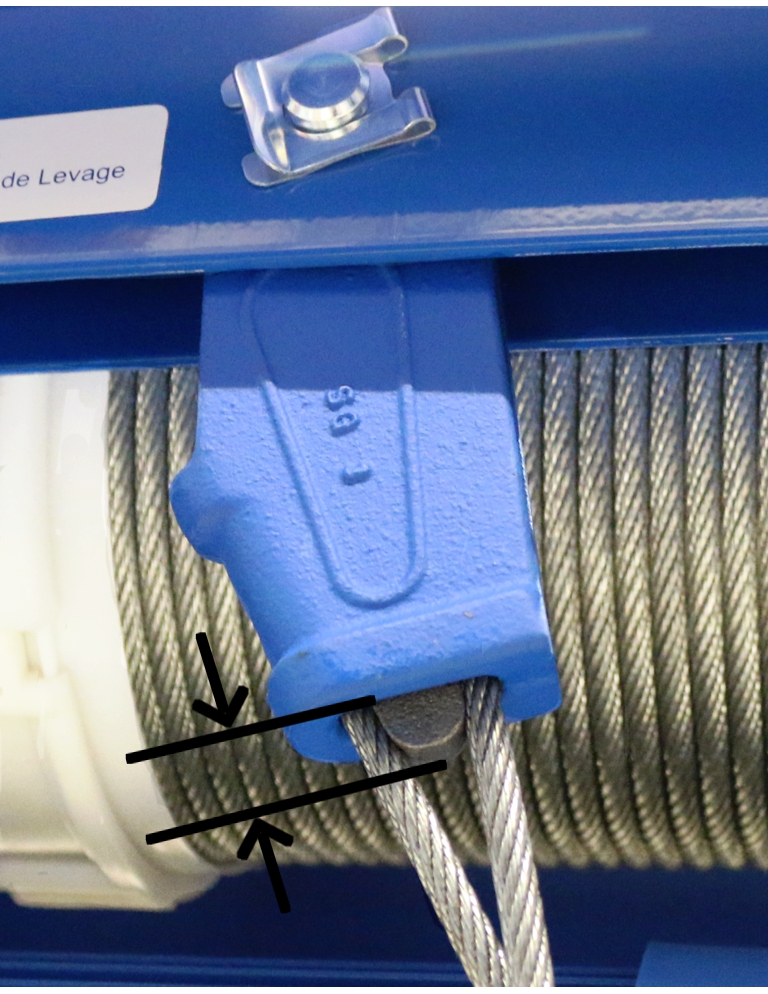

Mesurer la saillie du coin (du bord
inférieur du coin jusqu'au bord inférieur de la boîte à coin).
Mesurer la distance au serre-câble (du bord supérieur du pince-câble
jusqu'au bord inférieur du coin).
Les valeurs mesurées ne doivent jamais dépasser les valeurs indiquées
dans le tableau.
|
Taille |
Saillie du coin maximale |
Saillie du coin minimale |
|
GM 800 |
19 mm |
18 mm |
|
GM 1000 |
4 mm |
3 mm |
|
GM 2000 |
2 mm |
0 mm |
|
GM 3000 |
18 mm |
16 mm |
Si le coin dépasse excessivement de la boîte à coin ou si le
pince-câble est trop près du coin : remplacer la boîte à coin et le coin.
Voir « Remplacer le
câble ».
La distance au serre-câble minimale indiquée correspond toujours exactement au diamètre du câble.
