Seguro SL
Perno
|
Seguro SL |
|
|
|
Perno |

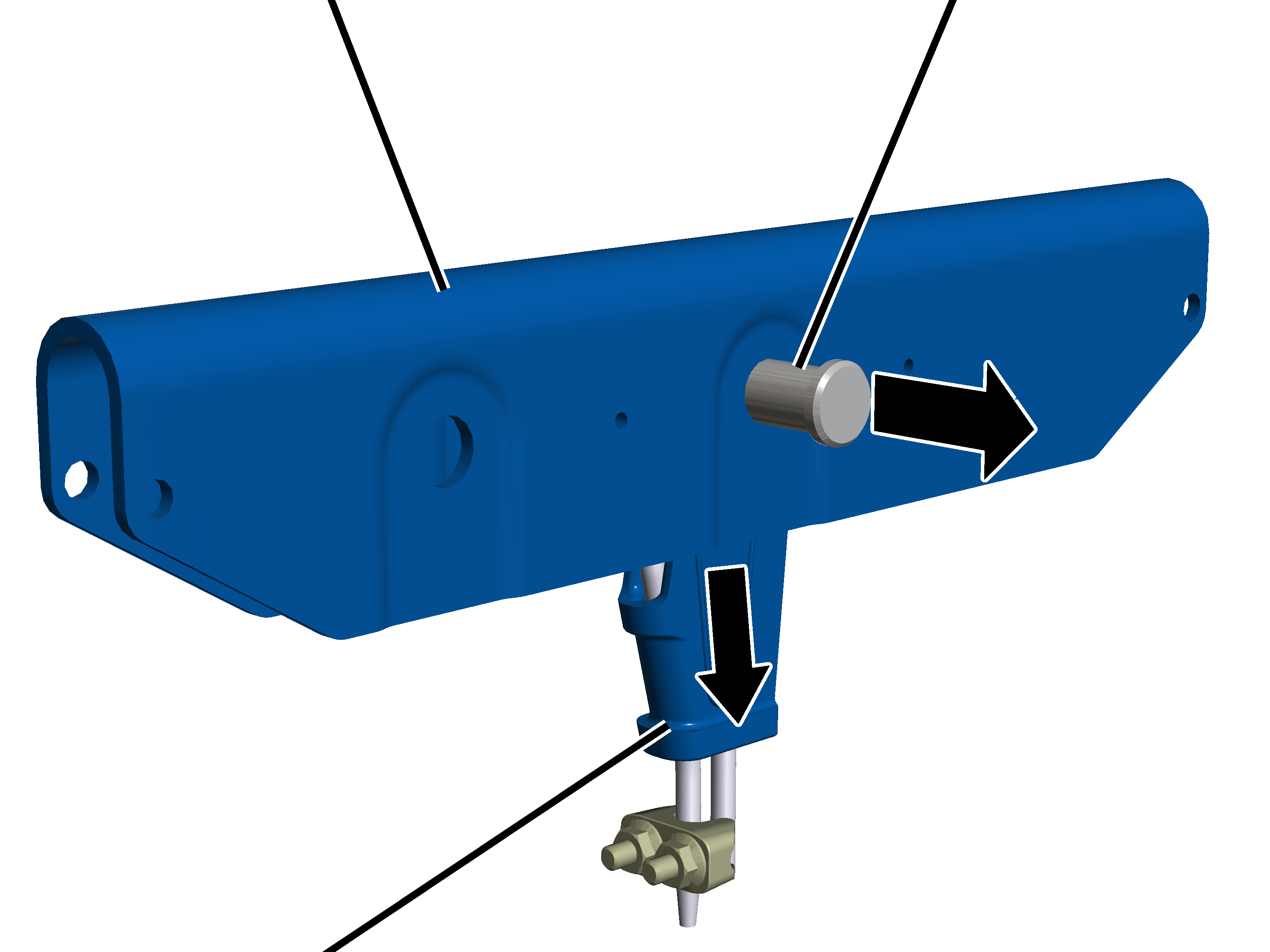

Extraer los seguros SL (2x) de
los pernos.
|
Perno | |
|
| |
|
|
Travesaño de punto fijo |
Extraer los pernos (2x) del
travesaño de punto fijo.
|
|
Travesaño de punto fijo |
|
| |
|
Casquillos de rodamiento | |
Levantar el travesaño de punto
fijo de los casquillos de rodamiento.
Este apartado solo se aplica con un polipasto de cable equipado con sistema de indicación de cargas LIS-SE; con un polipasto de cable con sistema de indicación de cargas LIS-SE, la bolsa del cable se fija con un perno y un seguro SL al travesaño de punto fijo.
|
Seguro SL |
Travesaño de punto fijo |
|
| |
|
|
Perno |

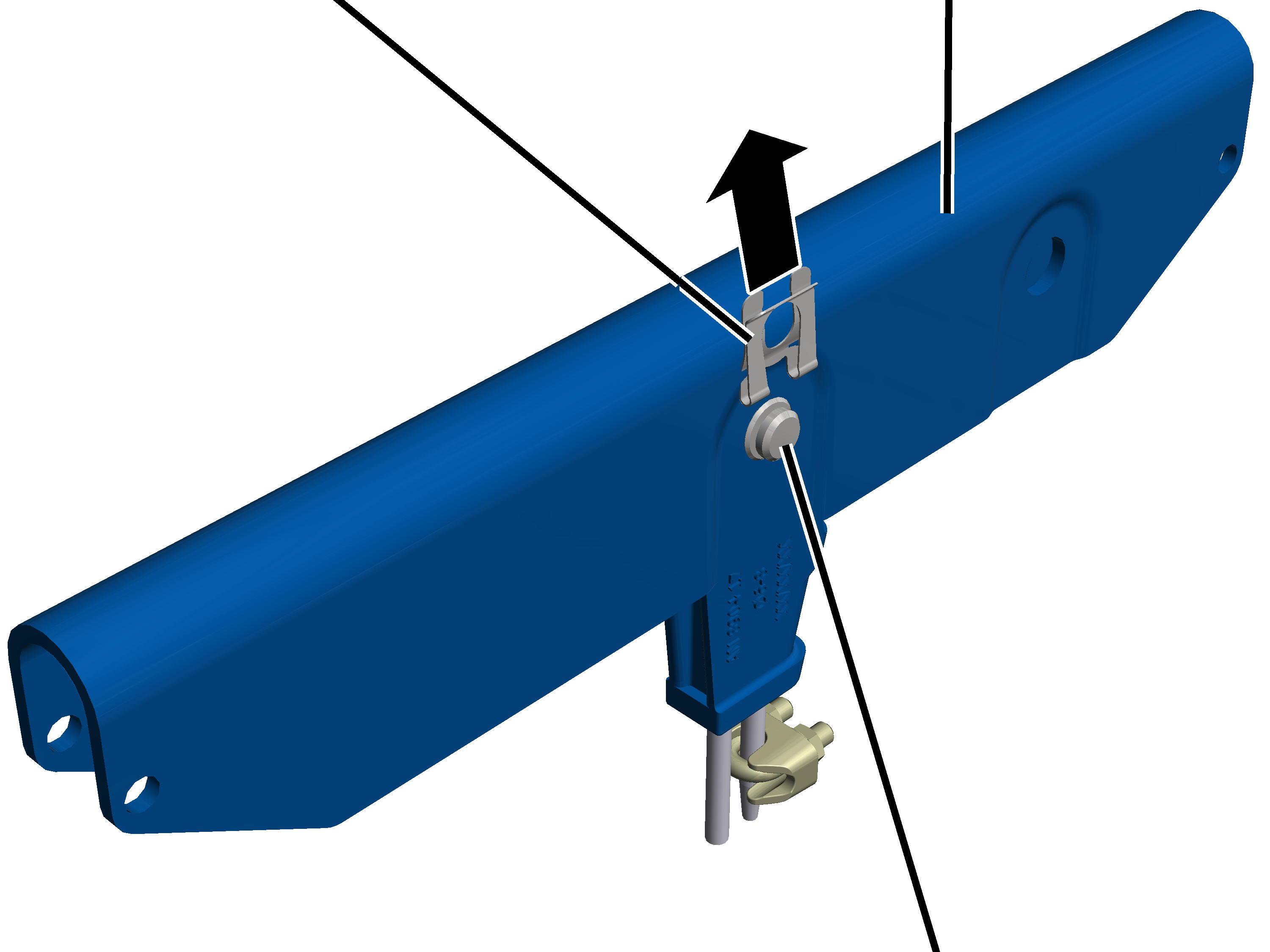

Extraer el seguro SL del
perno.
|
Travesaño de punto fijo |
Perno |
|
| |
|
Bolsa de cable |
|
Extraer el perno del travesaño
de punto fijo y de la bolsa del cable.
Extraer la bolsa del cable fuera
del travesaño de punto fijo.
Este apartado se aplica solo a polipastos de cable con un sistema de indicación de cargas LIS-SV o ABUControl. Con un polipasto de cable con sistema de indicación de cargas LIS-SV o ABUControl, la bolsa del cable se fija con un perno de medición y un soporte al travesaño de punto fijo.
|
Soporte |
Tornillo nervado |
|
| |
|
Perno de medición |
Travesaño de punto fijo |

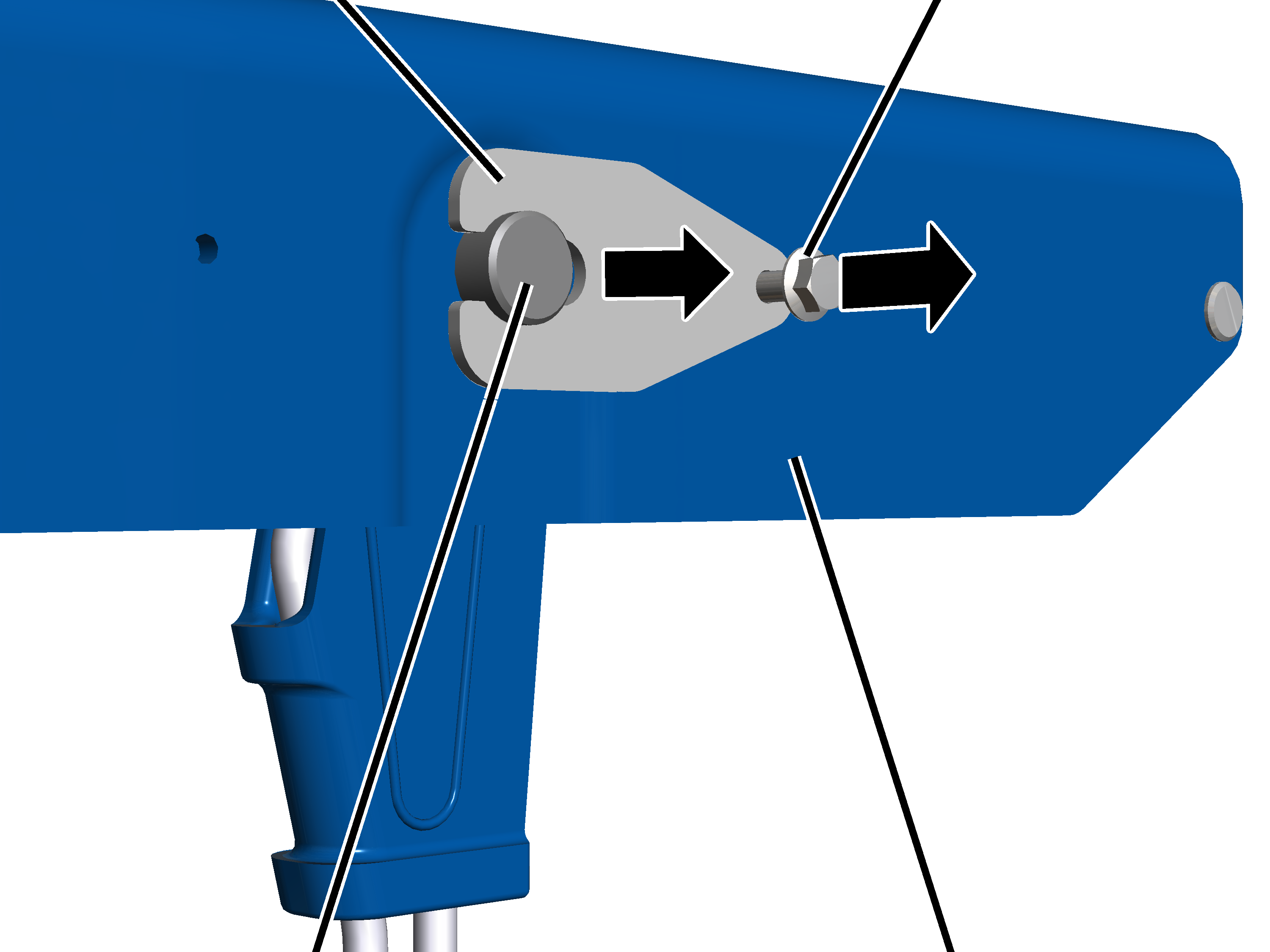

Soltar el tornillo nervado
M6x12.
Sacar el soporte del perno de
medición.
|
Travesaño de punto fijo |
Perno de medición |
|
| |
|
Bolsa de cable |
|
Extraer el perno de medición
fuera del travesaño de punto fijo y de la bolsa del cable.
Extraer la bolsa del cable fuera
del travesaño de punto fijo.
|
|
Bolsa de cable |
|
| |
|
Extremo del cable |
Grapa de cable |
Soltar las tuercas nervadas de
la grapa.
Extraer la grapa del extremo del
cable.
|
Cuña de cable |
|
|
| |
|
Cable |
Bolsa de cable |
Extraer la cuña punto fijo de la
bolsa del cable con el cable.
|
Cuña de cable |
|
|
| |
|
Extremo del cable |
Bolsa de cable |
Pasar el extremo del cable
alrededor de la cuña.
¡El cable debe apoyarse totalmente en la ranura de la cuña!
Insertar la cuña con el cable a
su alrededor dentro de la bolsa del cable y tirar luego con fuerza del extremo
del cable.
● La cuña se introduce en la bolsa y bloquea el cable.
|
|
Bolsa de cable |
|
| |
|
Cable |
Grapa de cable |
Colocar la grapa en el extremo
del cable.
Atornillar las tuercas nervadas
de la grapa de cable.
|
Tamaño |
Tuerca |
Par de apriete |
|
GM 800 |
M6 |
5 Nm |
|
GM 1000 |
M8 |
10 Nm |
|
GM 2000 |
M8 |
10 Nm |
|
GM 3000 |
M12 |
10 Nm |
|
| |
|
|
Bolsa de cable |
Engrasar la bolsa del cable.
Lubricante pasta para altas temperaturas "Hochtemperaturpaste PBC 1574". Para detalles, véase Lubricantes.
Este apartado solo se aplica con un polipasto de cable equipado con sistema de indicación de cargas LIS-SE; con un polipasto de cable con sistema de indicación de cargas LIS-SE, la bolsa del cable se fija con un perno y un seguro SL al travesaño de punto fijo.
|
Travesaño de punto fijo |
|
|
| |
|
|
Bolsa del cable con cuña punto fijo y cable |
Insertar la bolsa del cable con
la cuña y el cable en el travesaño de punto fijo.
Véase la marca en el travesaño de punto fijo.
|
Travesaño de punto fijo |
Perno |
|
| |
|
|
Bolsa de cable |
Pasar el perno por el travesaño
de punto fijo y la bolsa del cable.
|
Seguro SL |
Travesaño de punto fijo |
|
| |
|
|
Perno |
Insertar el seguro SL sobre el
perno.
Este apartado se aplica solo a polipastos de cable con un sistema de indicación de cargas LIS-SV o ABUControl. Con un polipasto de cable con sistema de indicación de cargas LIS-SV o ABUControl, la bolsa del cable se fija con un perno de medición y un soporte al travesaño de punto fijo.
|
Travesaño de punto fijo |
|
|
| |
|
|
Bolsa del cable con cuña punto fijo y cable |
Insertar la bolsa del cable con
la cuña y el cable en el travesaño de punto fijo.
Véase la marca en el travesaño de punto fijo.
|
Travesaño de punto fijo |
Perno de medición |
|
| |
|
|
Bolsa de cable |
pasar el perno de medición por
el travesaño de punto fijo y la bolsa del cable.
¡La flecha en el perno de medición debe señalar hacia abajo!
|
Soporte |
Tornillo nervado |
|
| |
|
Perno de medición |
Travesaño de punto fijo |
Comprobar el soporte respecto a
deformaciones.
Si el soporte está deformado, deberá ser sustituido.
Colocar el soporte sobre el
perno de medición.
El soporte debe poder dejarse insertar en la muesca del perno de medición sin tensión alguna.
¡El perno de medición no debe estar sujeto a tensión previa!
Atornillar el soporte con
tornillo nervado M6x12. 19 Nm.
|
|
Travesaño de punto fijo |
|
| |
|
Casquillos de rodamiento | |
Colgar el travesaño de punto
fijo sobre los casquillos de rodamiento.
Comprobar que la marca sobre el travesaño de punto fijo señale en dirección del accionamiento de elevación.
|
Perno | |
|
| |
|
|
Travesaño de punto fijo |
Insertar los pernos (2x) en el
travesaño de punto fijo.
|
Seguro SL |
|
|
|
Perno |
Colocar los seguros SL (2x)
sobre los pernos.
