Roldana
Perno de cojinete
Brida del cojinete
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
|
|
Roldana |
|
| |
|
Perno de cojinete |
Brida del cojinete |
Sujetar la roldana en el testero. No importa qué lado
mira hacia dentro o hacia fuera.
Insertar el perno de cojinete y
la brida del cojinete. En caso necesario, golpear suavemente con un martillo
contra el perno de cojinete y la brida del cojinete.
|
Tornillo de soporte |
|
|
| |
|
Brida del cojinete |
Tornillo nervado |
Apretar los tornillos nervados
escalonadamente.
|
Ø roldana |
Tipo de rigidez |
Cantidad |
Tornillo |
Par de apriete |
|
160 |
10.9 |
5x |
M8x25 |
42 Nm |
|
200 |
10.9 |
5x |
M10x30 |
85 Nm |
|
280 |
10.9 |
5x |
M12x40 |
130 Nm |
|
|
Tornillo de soporte |
|
| |
|
Tornillo nervado |
Brida del cojinete |
Apretar los tornillos nervados
escalonadamente.
|
Ø roldana |
Tipo de rigidez |
Cantidad |
Tornillos nervados |
Par de apriete |
|
160 |
10.9 |
7x |
M8x25 |
42 Nm |
|
200 |
10.9 |
7x |
M10x30 |
85 Nm |
|
280 |
10.9 |
7x |
M12x40 |
130 Nm |
|
|
Tensor |
|
| |
|
Rodillo guía |
Soporte con rodillos guía |
Insertar el soporte con los
rodillos guía y el tensor.
Atornille los tornillos
(2x).
|
Ø roldana |
Tornillo nervado |
Par de apriete |
|
160 |
M10x50 |
85 Nm |
|
200 |
M10x50 |
85 Nm |
|
280 |
M12x60 |
130 Nm |
|
|
Placa de tope |
|
| |
|
Tuerca autoblocante |
Arandela de plástico |

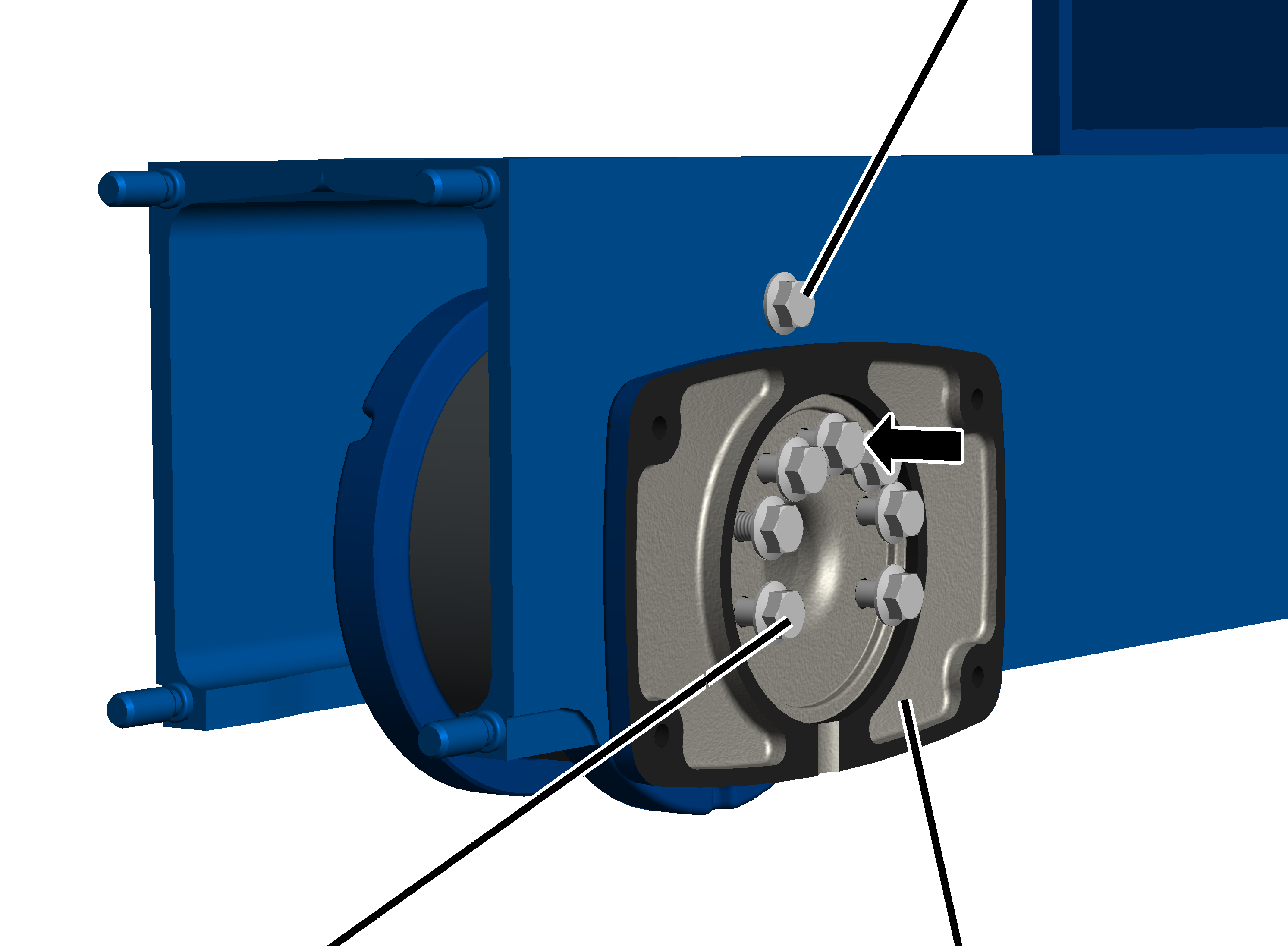

Insertar la placa de tope sobre el perno
roscado.
A partir del tamaño 160: Colocar
arandelas de plástico (4x).
Apretar las tuercas
autoblocantes M10 (4x). 6 Nm.
Las tuercas autoblocantes solo pueden reutilizarse 3 veces. Luego deberán ser sustituidas por nuevas tuercas autoblocantes.
|
Árbol secundario |
|
|
| |
|
Brida del cojinete |
Mecanismo de traslación |

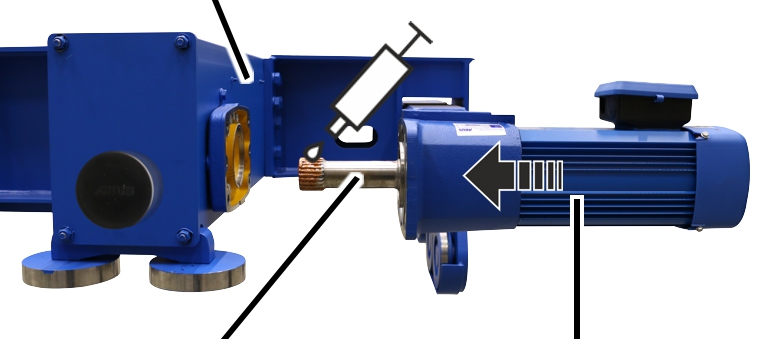

Engrasar el acoplamiento dentado en el
eje de salida.
Lubricante: pasta para altas temperaturas "Hochtemperaturpaste PBC 1574"; para más detalles véase el manual de producto del mecanismo de traslación ABUS.
|
Tornillo nervado |
| |
|
| ||
|
|
Mecanismo de traslación | |
Insertar el mecanismo de
traslación en la roldana.
Atornille el mecanismo de
traslación con tornillos nervados (4x).
|
Ø roldana |
Tornillo nervado |
Par de apriete |
|
160 |
M10x30 |
75 Nm |
|
200 |
M12x30 |
115 Nm |
|
280 |
M16x40 |
300 Nm |
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Cable de conexión del mecanismo de traslación |
Freno del rectificador |

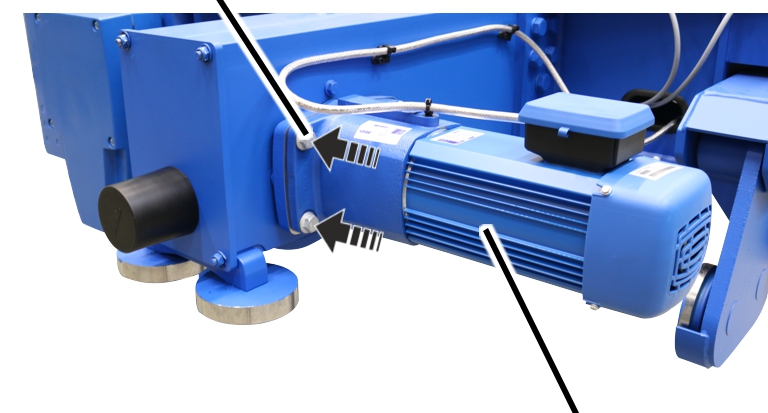

Insertar el cable de conexión
para el mecanismo de traslación en la regleta de machos del mecanismo de
traslación.
Insertar el rectificador para el
freno en la regleta de machos del mecanismo de traslación.
Coloque las conexiones
enchufadas y la línea de conexión en la carcasa del conector.
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Regleta de hembrillas para el mecanismo de traslación |
Regleta de hembrillas para el freno |
Insertar la regleta de
hembrillas para el freno en la regleta de machos del mecanismo de
traslación.
|
Conexión por enchufe |
Pasacables |
|
| |
|
Pinza del apantallado |
Cable de conexión |
Fijar el cable de conexión con
bridas a la pinza del apantallado.
Coloque las conexiones enchufadas y la línea
de conexión en la carcasa del conector.
Cerrar la carcasa del
conector.
Volver a bajar el polipasto de
cable.
Poner en servicio el polipasto
de cable.
Comprobar la función de la
roldana.
