Travesaño de gancho de carga
Gancho
|
|
Travesaño de gancho de carga |
|
| |
|
Gancho |
|
Girar el gancho hacia la izquierda y hacia la derecha.
El gancho debe girar con facilidad y suavidad.
Oscilar el gancho hacia un lado y el otro en el travesaño de gancho
de carga.
El travesaño de gancho debe permitir un movimiento suave y fácil del gancho.
Si el gancho no se deja girar u oscilar con suavidad, deberá
repararse.
|
Platabanda |
|
|
| |
Comprobar platabandas. No deben presentar grietas ni estar dañadas o
deformadas.
Si las platabandas están deformadas o dañadas, deben ser
sustituidas.
|
|
Medir la distancia 'y' de las dos marcas cinceladas en el gancho de
carga.
La distancia de régimen 'y' la encontrará en el libro de
verificaciones o en el mismo gancho.
La distancia 'y' medida no debe ser superior a 1,1 veces la distancia de régimen 'y'.
En caso de gancho doble, las distancias 'y1' e 'y2' se miden desde la marca troquelada en el extremo del gancho hasta la marca en el vástago del gancho y se comparan por separado.
Medir la altura de la base 'f' del gancho.
Comparar el valor medido con la tabla.
La altura de la base medida 'f' no debe ser inferior al valor en la tabla. En la tabla se indica la altura mínima de la base.
|
Tamaño del gancho |
Diseño del gancho |
Altura de base mínima, 'f' [mm] | |
|
1 |
Gancho simple |
38 | |
|
1,6 |
Gancho simple |
45,6 | |
|
2,5 |
Gancho doble |
47,5 | |
|
2,5 |
Gancho simple |
55,1 | |
|
4 |
Gancho doble |
57 | |
|
4 |
Gancho simple |
63,7 | |
|
6 |
Gancho doble |
71,3 | |
|
6 |
Gancho simple |
80,8 | |
|
Gancho doble |
80,8 | ||
|
8 |
Gancho simple |
90,3 | |
|
10 |
Gancho doble |
90,3 | |
|
10 |
Gancho simple |
100,7 | |
|
12 |
Gancho doble |
100,7 | |
|
12 |
Gancho simple |
112,1 | |
Si el gancho está más abierto de lo permitido, o si la altura de la
base es inferior a la permitida, sustituir el gancho.
No debe realizarse ninguna reparación con soldadura (como aplicación por soldadura) en el gancho o en la tuerca del gancho de carga.
|
| |
|
Borde del paso a la superficie adyacente en la base del gancho |
Rebaba sobresaliente |
Comprobar superficies de desgaste en la base del gancho. Deben pasar
con suavidad a las superficies lindantes. No deben presentar estrías, cantos u
otros fallos de superficie.
Comprobar bordes. Los bordes o cantos laterales del gancho no deben
mostrar rebabas hacia afuera u otros defectos en la superficie.
Si las superficies de desgaste o los bordes laterales muestran
estrías o cantos, deberán alisarse (pulirse). Deberán mantenerse los valores
límite arriba indicados para la altura de base, incluso tras el
pulido/alisado.
Comprobar la superficie del gancho. No debe presentar defectos,
grietas o corrosión.
Si la superficie del gancho de carga muestra el más ligero defecto,
deberá desmontarse el gancho para comprobar la superficie de la caña del gancho.
No debe presentar defectos, grietas o corrosión.

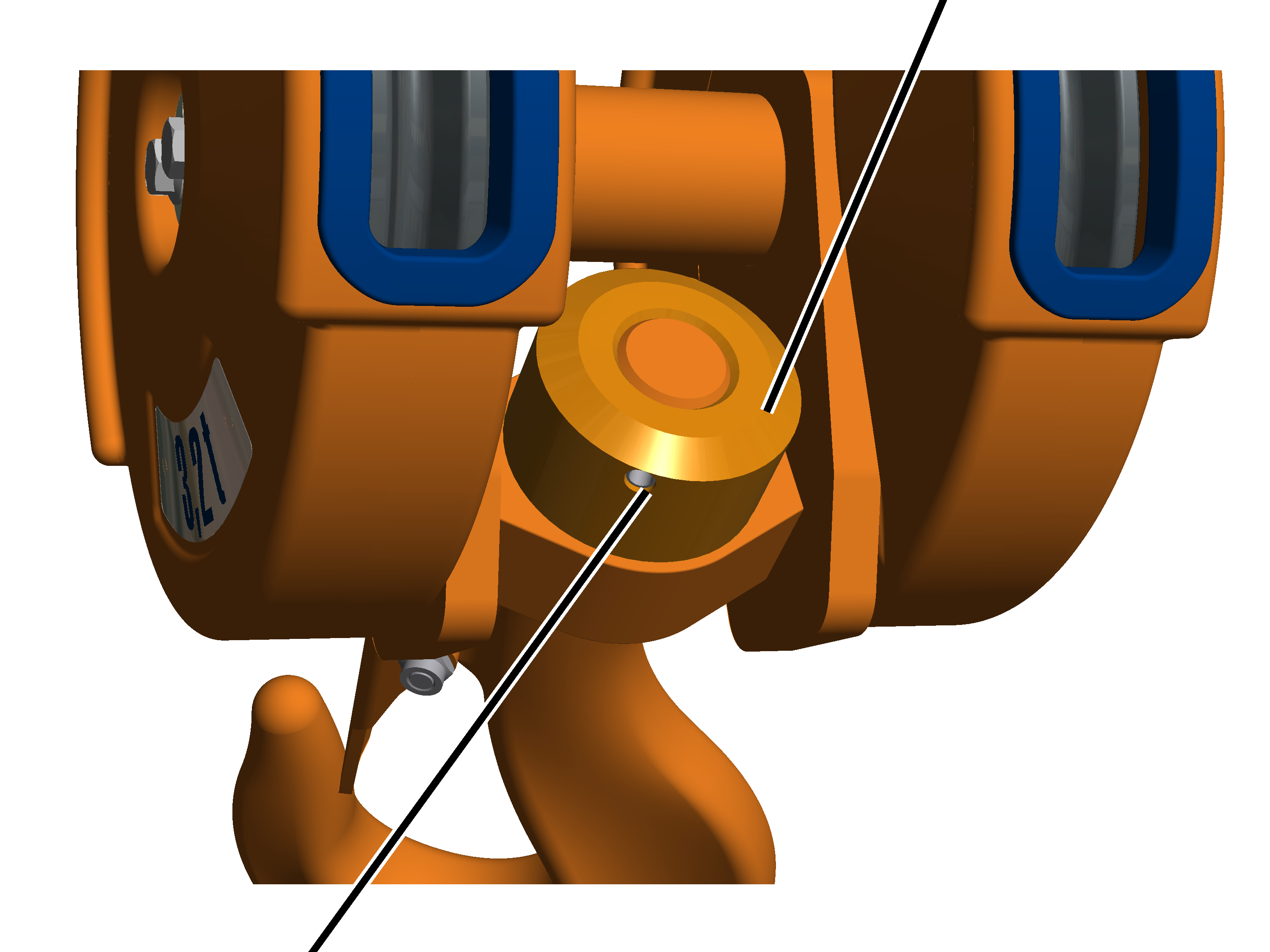

En ganchos con bloqueo antigiro por casquillo tensor:
|
|
Tuerca del gancho |
|
| |
|
Casquillo tensor |
|
Inclinar el gancho hasta poder ver bien el bloqueo antigiro.
Comprobar el bloqueo antigiro. Debe estar presente el casquillo
tensor, sin mostrar daños ni roturas, y debe estar bien asentado.
Si no hay casquillo tensor o está dañado, deberá sustituirse.
En ganchos con bloqueo antigiro por chapa de seguro:
|
|
Chapa de seguro |
|
| |
|
|
Tuerca del gancho |
Inclinar el gancho hasta poder ver bien el bloqueo antigiro.
Comprobar el bloqueo antigiro. La chapa debe estar presente, no debe
estar dañada y debe estar bien asentada.
Si no hay chapa de seguro o si está dañada, deberá sustituirse.
|
| |
|
Pestillo de seguridad del gancho |
|
Comprobar el pestillo de seguridad del gancho. Debe estar presente,
funcionar correctamente y con suavidad; no debe estar deformado ni dañado de
otro modo.
Si faltara el pestillo de seguridad, estuviera dañado o no funcionara
bien, deberá ser sustituido.
