Katzstrommitnehmer montieren

Der Katzstrommitnehmer wird oberhalb des Katzschützkastens montiert. Er zieht die elektrischen Leitungen für die Katzstromzuführung (Schleppleitung oder Energiekette) und den Kreuzhebelschalter des Katzfahrgrenzschalters parallel zur Katze hin und her.

Abhängig vom Hauptträger und der Art der Stromzuführung (Schleppleitung oder Energiekette) muss der Katzstrommitnehmer unterschiedlich montiert werden.

Nur bei Energiekette

Energiekette am Mitnehmerrohr montieren

An das waagerechte Mitnehmerrohr wird die Energiekette befestigt.

	Einzelteile der Energiekette

Einzelteile der Energiekette (Umlenkhalter und Anschlusselement) mit Bolzen und SL-Sicherung am Quadratrohr befestigen.

Kabelbinder	Flachleitung

Anschlusselement		Energiekette

Flachleitung aus der Energiekette herausführen und im Bogen um den Umlenkhalter führen.

Flachleitung mit Kabelbinder am oberen Teil des Umlenkhalters befestigen.

Energiekette in das Anschlusselement schieben und einrasten.

Nur bei Schleppleitung

Katzstrommitnehmer montieren

	Fahrwerksträger

Katzstrommitnehmer	Laufrad

Katzstrommitnehmer mit Gewindebügel und Rippmuttern M8 an den Fahrwerksträger schrauben. 15 Nm.

Dabei darauf achten, dass das Laufrad nicht blockiert wird.

	Katzstrommitnehmer

Senkrechtes Quadratrohr	Rohrschellen mit Rippmuttern M8

Senkrechtes Quadratrohr mit Rohrschellen und Rippmuttern M8 an dem Katzstrommitnehmer festschrauben. 15 Nm.

Senkrechtes Quadratrohr	Mitnahmewagen

Rohrschelle mit Rippmuttern M8	Waagerechtes Quadratrohr

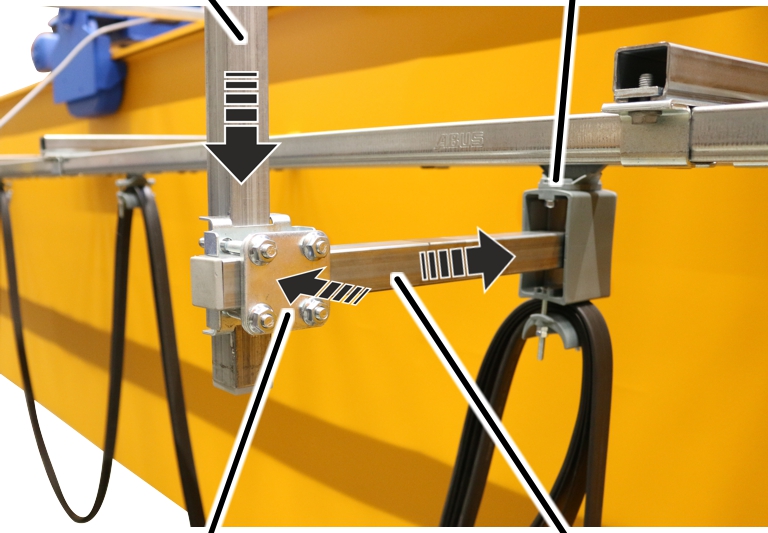

Waagerechtes Quadratrohr in den Mitnahmewagen schieben.

Waagerechtes Quadratrohr mit Rohrschelle und Rippmuttern M8 an das senkrechte Quadratrohr festschrauben. 15 Nm.
