Festpunkttraverse mit Seiltasche und Seilkeil tauschen



Wenn die Festpunkttraverse, die Seiltasche oder der Seilkeil beschädigt sind, müssen diese ausgetauscht werden.



Festpunkttraverse demontieren

SL-Sicherung

Bolzen

*   SL-Sicherungen (2x) von den Bolzen ziehen.





Bolzen



Festpunkttraverse

*   Bolzen (2x) aus der Festpunkttraverse ziehen.







Festpunkttraverse

Lagerbuchsen

*   Festpunkttraverse von den Lagerbuchsen heben.





Seiltasche demontieren

Nur bei Seilzug mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SE. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen und einer SL-Sicherung an der Festpunkttraverse befestigt.



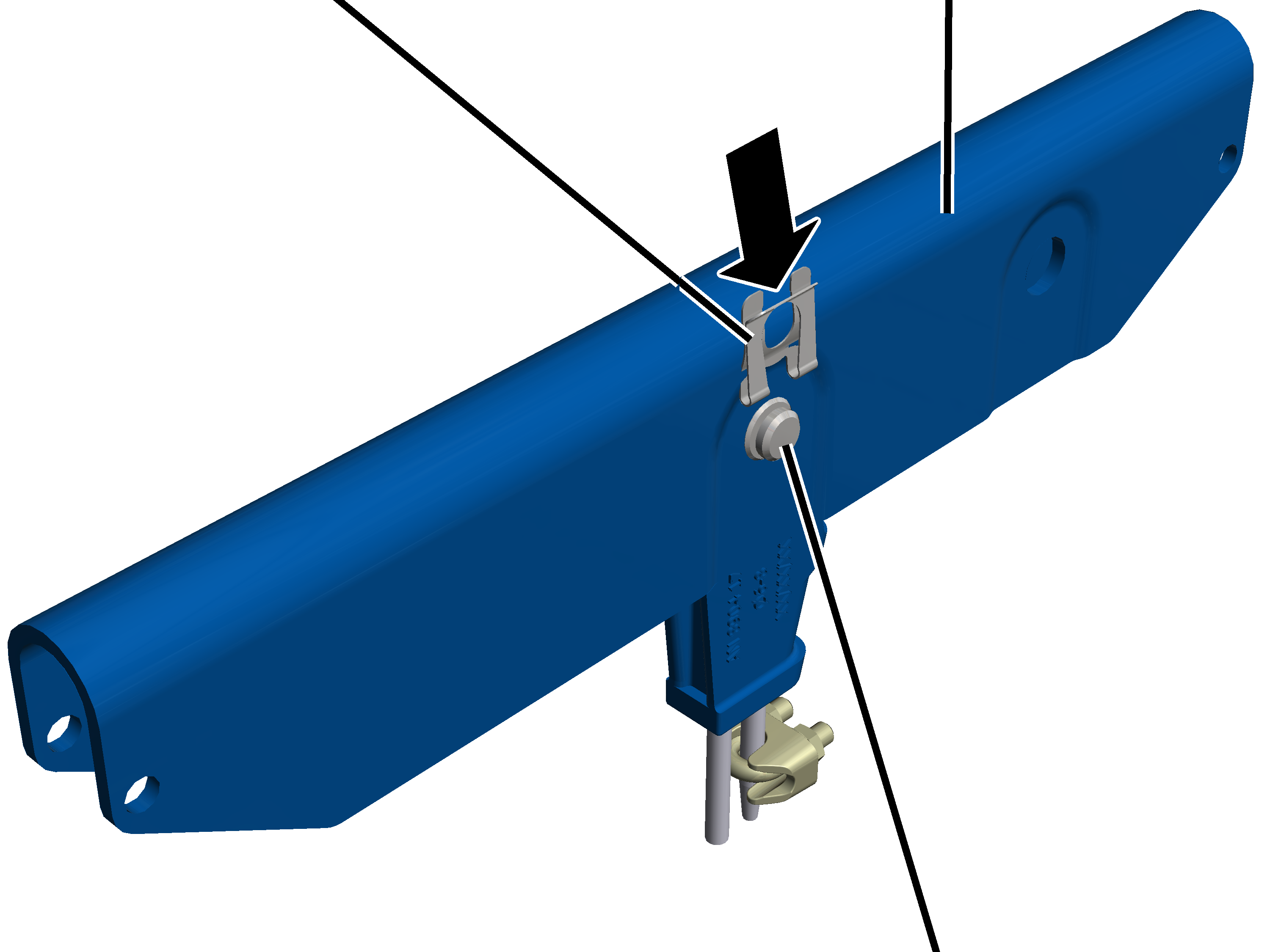

SL-Sicherung

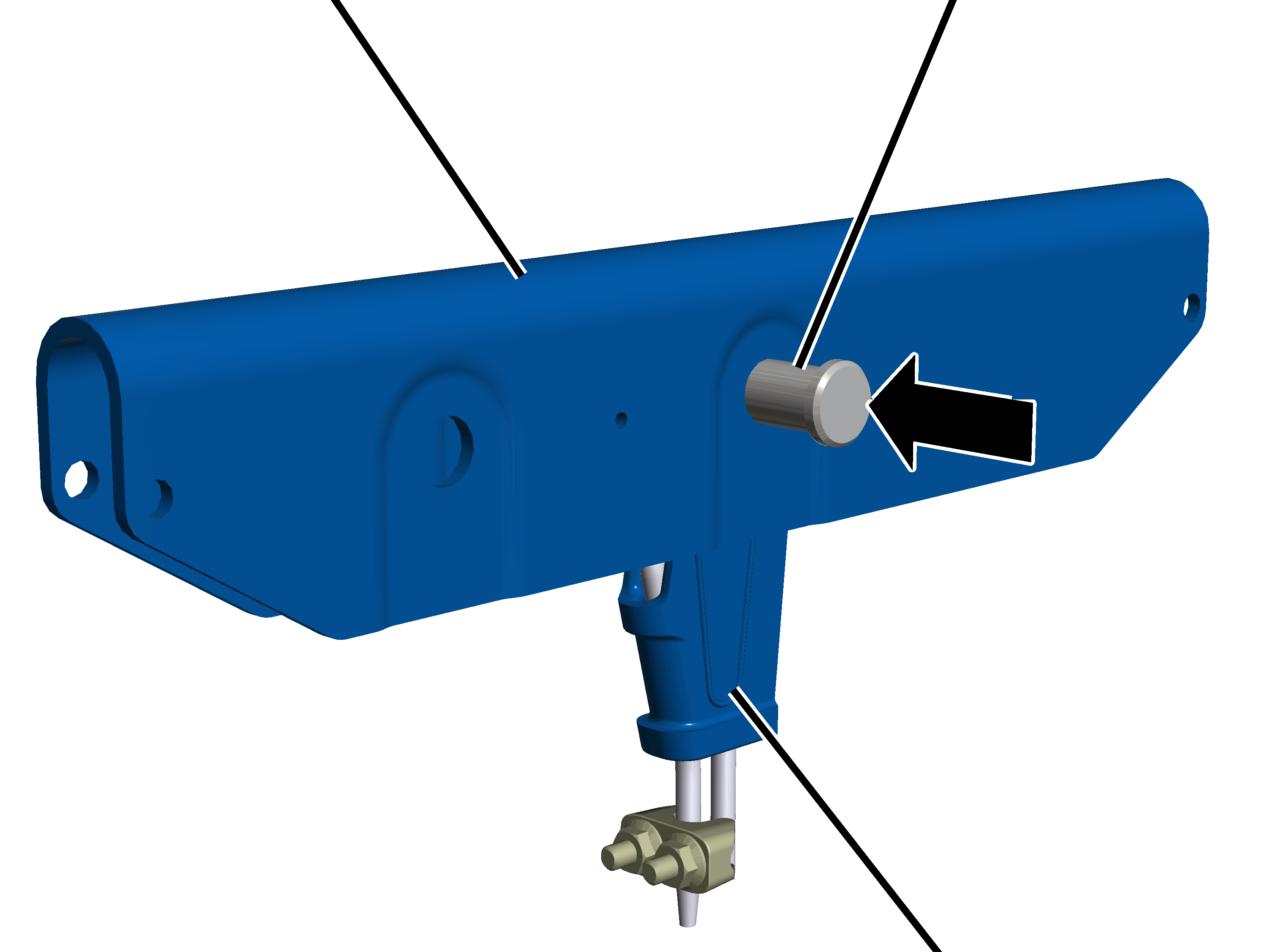

Festpunkttraverse



Bolzen

*   SL-Sicherung von dem Bolzen ziehen.





Festpunkttraverse

Bolzen

Seiltasche



*   Bolzen aus der Festpunkttraverse und der Seiltasche ziehen.

*   Seiltasche aus der Festpunkttraverse ziehen.









Nur bei Seilzug mit LIS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



Halterung

Rippschraube

Messbolzen

Festpunkttraverse

*   Rippschraube M6x12 lösen.

*   Halterung von dem Messbolzen schieben.





Festpunkttraverse

Messbolzen

Seiltasche



*   Messbolzen aus der Festpunkttraverse und der Seiltasche ziehen.

*   Seiltasche aus der Festpunkttraverse ziehen.









Seilkeil demontieren



Seiltasche

Ende des Seils

Seilklemme

*   Rippmuttern an der Seilklemme lösen.

*   Seilklemme von dem Ende des Seils ziehen.





Seilkeil



Seil

Seiltasche

*   Seilkeil mit Seil aus der Seiltasche ziehen.





Seilkeil montieren

Seilkeil



Ende des Seils

Seiltasche

*   Ende des Seils um den Seilkeil legen.

Das Seil muss bündig in der Rille des Seilkeils liegen!

*   Seilkeil mit Seil in die Seiltasche schieben und mit einem Ruck am Ende des Seils ziehen.

●   Der Seilkeil rutscht in die Seiltasche und klemmt das Seil fest.







Seiltasche

Seil

Seilklemme

*   Seilklemme auf das Ende des Seils schieben.

*   Rippmuttern der Seilklemme festschrauben.

Baugröße

Mutter

Anzieh-Drehmoment

GM 800

M6

5 Nm

GM 1000

M8

10 Nm

GM 2000

M8

10 Nm

GM 3000

M12

10 Nm







Seiltasche

*   Seiltasche schmieren.

Schmierstoff „Hochtemperaturpaste PBC 1574“. Für Details siehe Schmierstoffe.

Nicht den Messbolzen/Bundbolzen oder die Festpunkttraverse schmieren. Der Schmierstoff darf nicht an die Festpunkttraverse gelangen.





Seiltasche montieren

Nur bei Seilzug mit LIS-SE

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SE. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SE ist die Seiltasche mit einem Bolzen und einer SL-Sicherung an der Festpunkttraverse befestigt.



Festpunkttraverse





Seiltasche mit Seilkeil und Seil

*   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

Auf die Markierung an der Festpunkttraverse achten.





Festpunkttraverse

Bolzen



Seiltasche

*   Bolzen durch Festpunkttraverse und Seiltasche schieben.





SL-Sicherung

Festpunkttraverse



Bolzen

*   SL-Sicherung auf den Bolzen schieben.









Nur bei Seilzug mit LiS-SV oder ABUControl

Dieser Abschnitt gilt nur bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl. Bei einem Seilzug mit einem Lastindikatorsystem LIS-SV oder ABUControl ist die Seiltasche mit einem Messbolzen und einer Halterung an der Festpunkttraverse befestigt.



Festpunkttraverse





Seiltasche mit Seilkeil und Seil

*   Seiltasche mit Seilkeil und Seil in die Festpunkttraverse schieben.

Auf die Markierung an der Festpunkttraverse achten.





Festpunkttraverse

Messbolzen



Seiltasche

*   Messbolzen durch Festpunkttraverse und Seiltasche schieben.

Der Pfeil auf dem Messbolzen muss nach unten zeigen!





Halterung

Rippschraube

Messbolzen

Festpunkttraverse

*   Halterung auf Verformungen überprüfen.

Wenn die Halterung verformt ist, muss diese ausgetauscht werden.

*   Halterung auf den Messbolzen schieben.

Die Halterung muss sich spannungsfrei in die Nut des Messbolzens einschieben lassen.

Der Messbolzen darf keine Vorspannung haben!

*   Halterung mit Rippschraube M6x12 festschrauben. 19 Nm.









Fespunkttraverse montieren



Festpunkttraverse

Lagerbuchsen

*   Festpunkttraverse auf die Lagerbuchsen hängen.

Dabei darauf achten, dass die Markierung auf der Festpunkttraverse in die Richtung des Hubantriebs zeigt.





Bolzen



Festpunkttraverse

*   Bolzen (2x) in die Festpunkttraverse schieben.





SL-Sicherung

Bolzen

*   SL-Sicherungen (2x) auf die Bolzen schieben.
