Uniquement avec surveillance de la somme de la charge
Lorsqu'une somme de la charge doit être surveillée, les valeurs des autres mécanismes de levage doivent être saisies ou mesurées sur tous les mécanismes de levage afin qu'elles soient enregistrées dans le LIS-SV respectif.
Les paramètres suivants sont utilisés pour mesurer les autres mécanismes de levage :
─ Les paramètres P 1.1 et P 1.2 permettent de mesure la valeur pour le propre mécanisme de levage.
─ Les paramètres P 2.1 et P 2.2 ainsi que P 3.1 et P 3.2 permettent de mesurer et enregistrer les valeurs des autres mécanismes de levage.
Les paramètres suivants sont utilisés pour saisir les valeurs des autres mécanismes de levage :
─ Les valeurs mesurées aux paramètres P 1.1 et P 1.2 peuvent être consultées au paramètre P 1.3 ou P 1.4 dans le propre mécanisme de levage respectif.
─ Les paramètres P 2.3 et P 2.4 ainsi que P 3.3 et P 3.4 des autres mécanismes de levage permettent de saisir les valeurs.
Saisir les valeurs d'autres mécanismes de levage

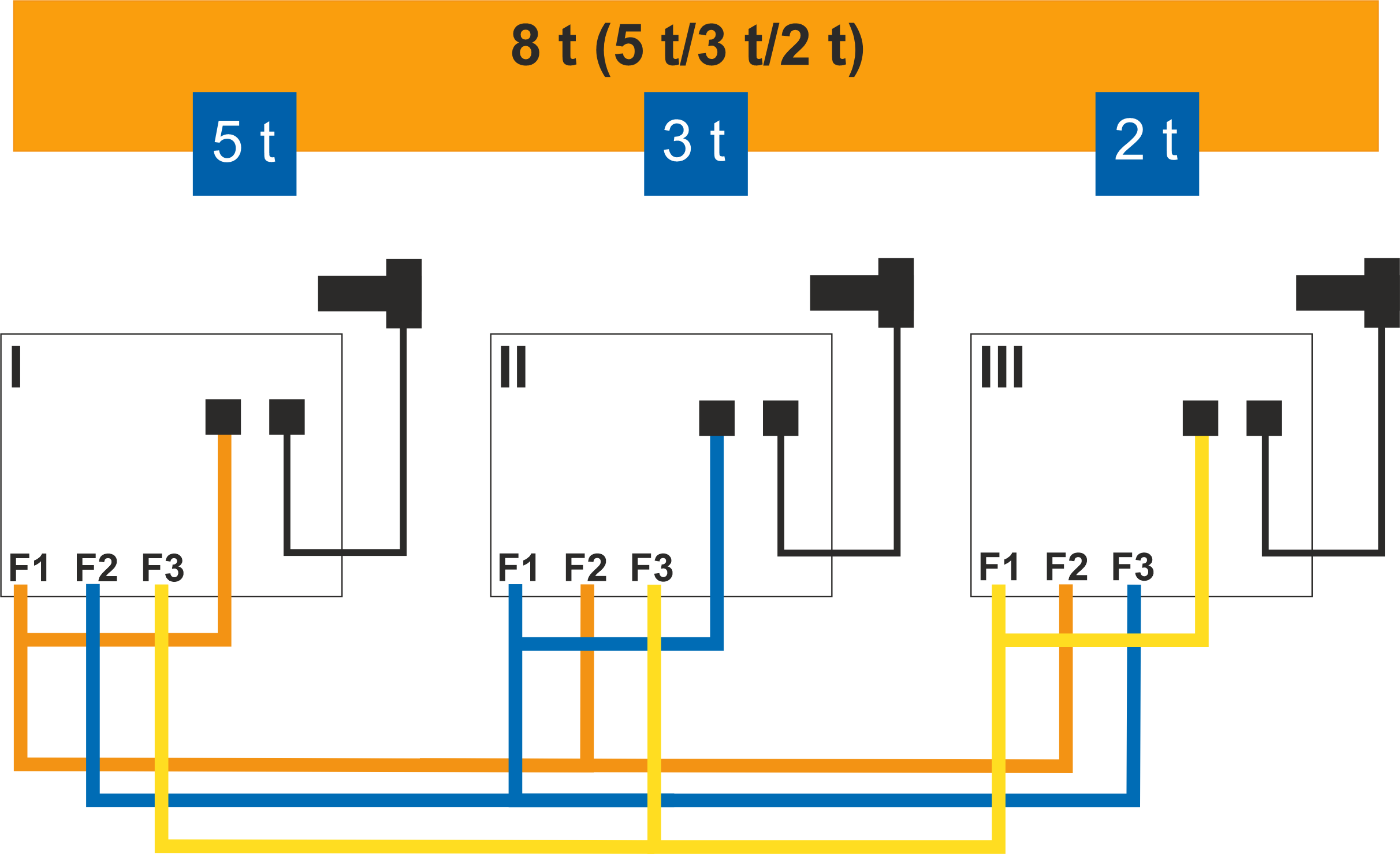

Vérifier l'attribution
conformément au schéma de circuit électrique et procéder au paramétrage
conformément à l'affectation des entrées.
|
|
|
Désignation |
Paramètre |
Chariot I ■ |
Chariot II ■ |
Chariot III ■ |
|
Capacité maximale de la somme de la charge |
P 0.0 |
8 |
8 |
8 |
|
Capacité maximale du chariot à l'entrée F1 |
P 1.0 |
5 |
3 |
2 |
|
Capacité maximale du chariot à l'entrée F2 |
P 2.0 |
3 |
5 |
5 |
|
Capacité maximale du chariot à l'entrée F3 |
P 3.0 |
2 |
2 |
3 |
|
Point de commutation du limiteur de charge de la somme de la charge |
P 4.0 |
110 |
110 |
110 |
|
Point de commutation du limiteur de charge à l'entrée F1 |
P 4.1 |
110 |
110 |
110 |
|
Point de commutation du limiteur de charge à l'entrée F2 |
P 4.2 |
110 |
110 |
110 |
|
Point de commutation du limiteur de charge à l'entrée F3 |
P 4.3 |
110 |
110 |
110 |
|
Réglage du point zéro à l'entrée F1 |
P 1.1 |
0,638 |
0,873 |
0,753 |
|
Réglage avec charge d'essai chariot de direction I |
P 1.2 |
5,187 |
8,000 |
6,203 |
|
Fréquence du point zéro à l'entrée F2 |
P 2.3 |
0,873 |
0,638 |
0,638 |
|
Facteur de gain à l'entrée F2 |
P 2.4 |
8,000 |
5,187 |
5,187 |
|
Fréquence du point zéro à l'entrée F3 |
P 3.3 |
0,753 |
0,753 |
0,873 |
|
Facteur de gain à l'entrée F3 |
P 3.4 |
6,203 |
6,203 |
8,000 |
