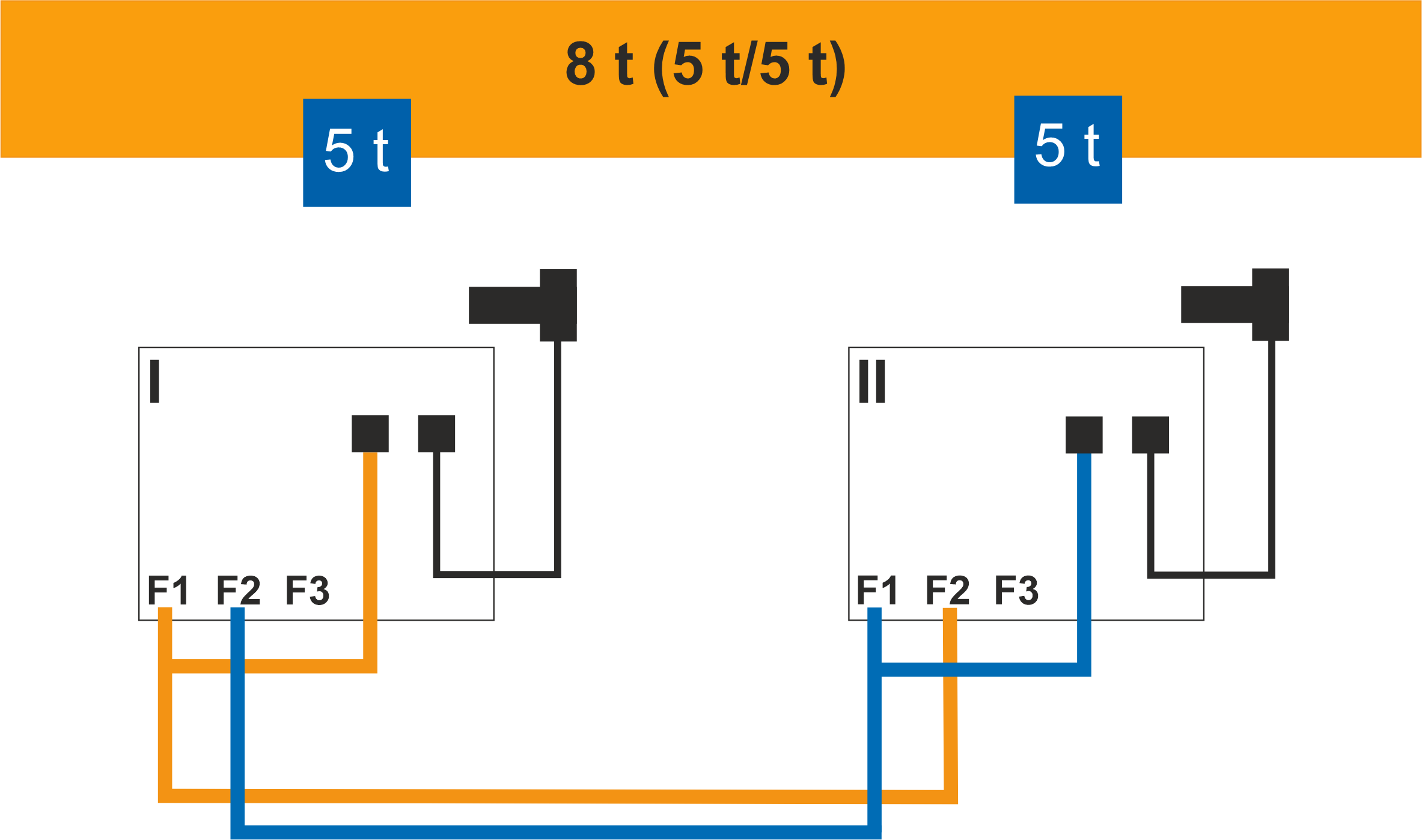

Présentation du principe : surveillance de la somme de la charge pour pont avec deux chariots de direction

Uniquement avec surveillance de la somme de la charge

Lorsqu'une somme de la charge doit être surveillée, les valeurs de l'autre mécanisme de levage doivent être saisies ou mesurées sur les deux mécanismes de levage afin qu'elles soient enregistrées dans le LIS-SV respectif.

Les paramètres suivants sont utilisés pour mesurer l'autre mécanisme de levage :

─     Les paramètres P 1.1 et P 1.2 permettent de mesure la valeur pour le propre mécanisme de levage.

─     Les paramètres P 2.1 et P 2.2 permettent de mesurer et enregistrer les valeurs de l'autre mécanisme de levage.

Les paramètres suivants sont utilisés pour saisir les valeurs de l'autre mécanisme de levage :

─     Les valeurs mesurées aux paramètres P 1.1 et P 1.2 peuvent être consultées au paramètre P 1.3 ou P 1.4 dans le propre mécanisme de levage respectif.

─     Les paramètres P 2.3 et P 2.4 permettent de saisir la valeur de l'autre mécanisme de levage.



   Vérifier l'attribution conformément au schéma de circuit électrique et procéder au paramétrage conformément à l'affectation des entrées.





Désignation	Paramètre	Chariot I ■	Chariot II ■
Capacité maximale de la somme de la charge	P 0.0	8	8
Capacité maximale du chariot à l'entrée F1	P 1.0	5	5
Capacité maximale du chariot à l'entrée F2	P 2.0	5	5
Point de commutation du limiteur de charge de la somme de la charge	P 4.0	110	110
Point de commutation du limiteur de charge à l'entrée F1	P 4.1	110	110
Point de commutation du limiteur de charge à l'entrée F2	P 4.2	110	110
Réglage du point zéro à l'entrée F1	P 1.1	0,638	0,873
Réglage avec charge d'essai chariot de direction I	P 1.2	5,187	8,000
Fréquence du point zéro à l'entrée F2	P 2.3	0,873	0,638
Facteur de gain à l'entrée F2	P 2.4	8,000	5,187
