Ces paramètres permettent de déterminer la valeur mesurée par le LIS-SV pour une charge d'essai connue au moyen de l'axe de mesure du treuil à câble. Sur la base de cette valeur et du réglage du point zéro, le LIS-SV calcule une fonction proportionnelle (ligne de charge) avec laquelle la charge actuelle sera calculée, pendant l'utilisation future, à partir de la valeur mesurée de l'axe de mesure.

Remarque

Pour le réglage avec charge d'essai, on nécessite une charge d'essai dont on connaît le poids. La charge d'essai doit correspondre à 80 % de la capacité maximale !

La charge d'essai doit correspondre à au moins 40 % de la capacité maximale. Si un réglage a été effectué avec une charge d'essai comprise entre 40 % et 80 % de la capacité maximale, cela doit être consigné dans le livret d'inspection !

Plus la charge d'essai correspond à la capacité maximale, plus le poids de la charge est indiqué avec précision.

   Sélectionner le paramètre correspondant avec les touches flèches :

─     P 1.2 pour le propre signal de charge (entrée F1)

─     P 2.2 pour le signal de charge à l'entrée F2

─     P 3.2 pour le signal de charge à l'entrée F3

   Appuyer brièvement sur Entrée.

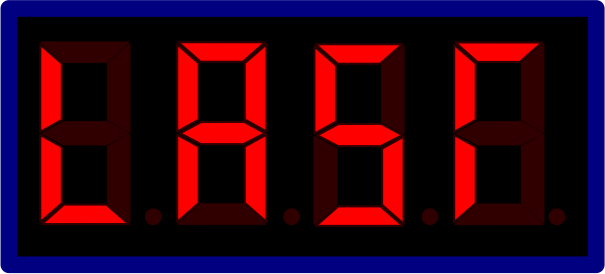

●   « Last » (charge) s'affiche sur l'écran :

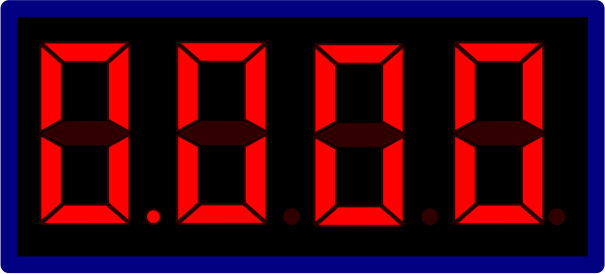

   Appuyer sur Entrée jusqu'à ce que 0.000 apparaisse.

   Saisir le poids de la charge d'essai connue de la droite vers la gauche.

   Appuyer brièvement sur Entrée.

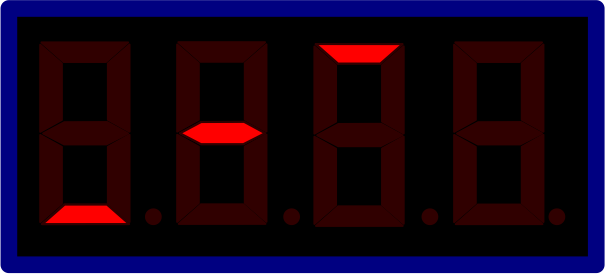

●   À l'écran apparaît une courbe en escalier défilant de bas en haut.

   Soulever la charge d'essai jusqu'à ce qu'elle pende librement.

La charge d'essai doit pendre sans bouger.

   Actionner le bouton d'arrêt d'urgence.

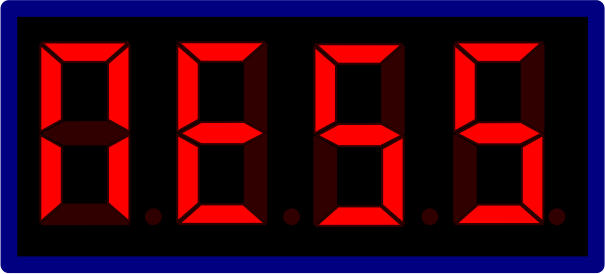

●   Au bout de 3 s, « MESS » apparaît sur l'écran.

●   Au bout de 5 secondes, l'écran indique la fréquence mesurée avec charge d'essai.

   Déverrouiller le bouton d'arrêt d'urgence.

●   Six valeurs apparaissent après la mesure :

─    Fréquence avec la charge d'essai actuelle

─    Facteur de gain

─    Fréquence du point zéro

─    Différence entre la charge d'essai et le point zéro

─    Capacité

─    Valeur de la charge d'essai

   Appuyer brièvement sur Entrée pour passer à la valeur suivante.

   Appuyer longuement sur Entrée.

●   Les valeurs sont enregistrées.
