Tous les réglages et affichages du menu principal (niveau de paramètres) du LIS sont représentés par des paramètres. Chaque paramètre est représenté sur l'écran par un nombre à deux ou trois chiffres. La plupart des paramètres ont une valeur qui peut être affichée ou réglée.

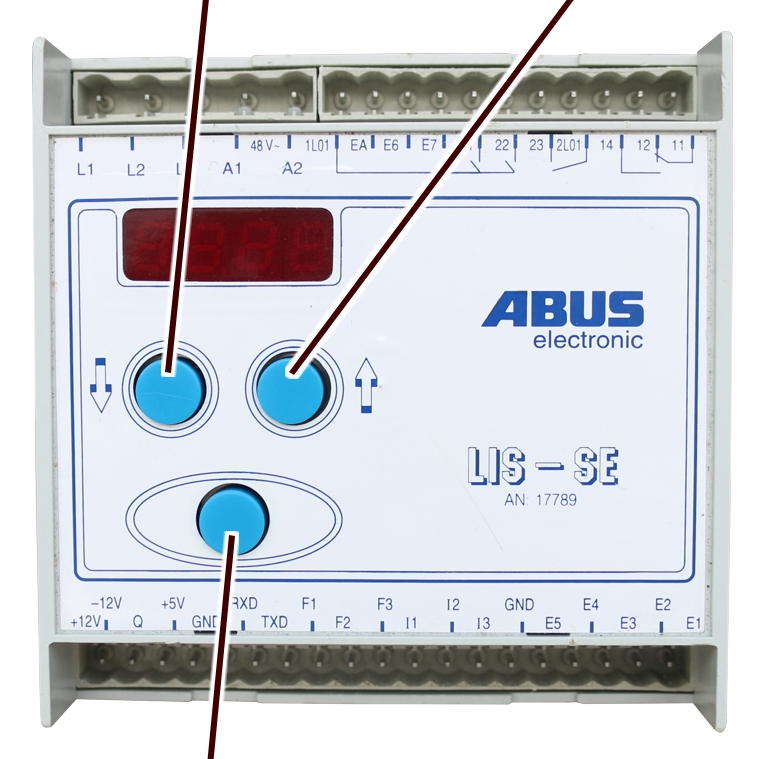

─     Entrée :

Pression brève lors de la saisie d'une valeur ou d'un nombre : l'affichage passe au chiffre suivant.

Pression brève au sein d'un paramètre : permet d'enregistrer la valeur modifiée.

Pression brève lors de la saisie du code : permet de confirmer le code.

Pression longue au sein d'un paramètre : permet d'ouvrir l'affichage servant à saisir le code afin de modifier la valeur.

Pression longue après la saisie du PIN : permet d'ouvrir le niveau de paramètres.

─     Touches flèches vers le haut et vers le bas :

Au niveau de paramètres : permet de sélectionner un paramètre.

Lors de la saisie d'une valeur : permet de saisir les nombres.

Remarque

La saisie de nombres suit toujours le même principe, qu'il s'agisse de la saisie de valeurs dans les paramètres ou de la saisie de code ou de numéro PIN. Seuls 4 chiffres apparaissent toujours, étant donné que l'écran ne peut afficher que 4 chiffres. Cependant, il est possible de saisir aussi des nombres plus grands. Dans ce cas, les chiffres après la virgule sont repoussés hors de l'écran et disparaissent.

   Saisir le premier chiffre avec les touches flèches.

   Appuyer brièvement sur Entrée pour passer au chiffre suivant.

   Répéter l'opération pour saisir les chiffres suivants.

Possibilité de réglage :

Le tableau indique par exemple les possibilités de réglage du paramètre P 6.1. Pour certains paramètres, les possibilités de réglage sont prescrites. Concernant la capacité, on peut, par exemple, saisir également 100 t.

Exemple P 6.1 :

Régler en première position le nombre à deux chiffres/trois chiffres :

Lorsque qu'on passe d'un nombre à un chiffre à un nombre à deux ou trois chiffres, le point affiché se déplace d'un ou de deux chiffres. Les chiffres après la virgule sont repoussés hors de l'écran étant donné qu'il ne peut afficher que 4 chiffres.

La saisie des chiffres commence toujours à droite par le troisième chiffre après la virgule.

Exemple à un chiffre :

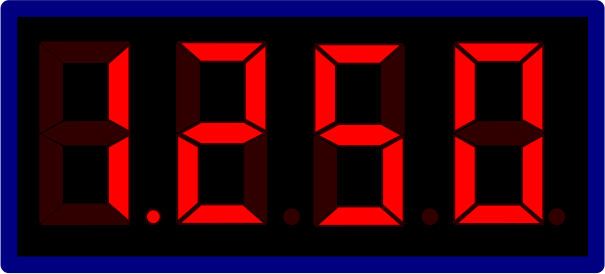

   Saisir la valeur 1250 kg avec les touches flèches et Entrée.

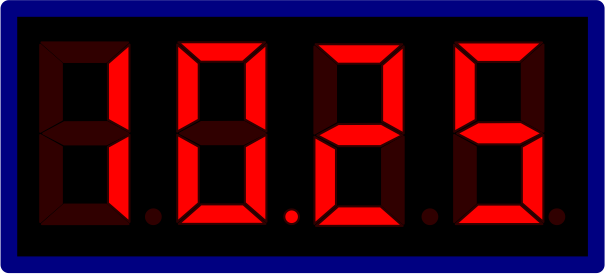

Exemple à deux chiffres :

   Saisir la valeur 10250 kg avec les touches flèches et Entrée.

   Appuyer brièvement sur Entrée.

●   « P - nr. » figure sur l'écran.

   Appuyer longuement sur Entrée.

   Saisir le PIN 0055.

   Appuyer Entrée jusqu'à ce que P 0.0 apparaisse sur l'écran.

●   Le niveau de paramètres est ouvert.

Au niveau de paramètres, les signaux de commande Levage et Descente sont en général hors service, à moins qu'il soit signalé dans le paramètre correspondant que Levage/Descente sont possibles.

   Sélectionner le paramètre souhaité avec les touches flèches et effectuer les réglages.

En cas de saisie d'un code erroné :

Un code ou un numéro PIN erroné ne peut être saisi que trois fois de suite. À la quatrième fois, le LIS se bloque et [no] apparaît à l'écran.

Remarque

Le LIS continue à utiliser les valeurs saisies en dernier. Pour être débloqué, le LIS doit être renvoyé. Dans ce cas, contacter le service après-vente ABUS. Voir « Service après-vente ABUS ».

Pour certains paramètres, il est possible de modifier les valeurs au niveau de paramètres. Pour cela, la valeur actuelle apparaît toujours en premier ; on peut ensuite la modifier. Afin d'éviter les risques de modifications accidentelles, il est nécessaire de saisir le code 1443 avant de modifier la valeur.

●   Un paramètre est ouvert.

●   La valeur actuelle est affichée.

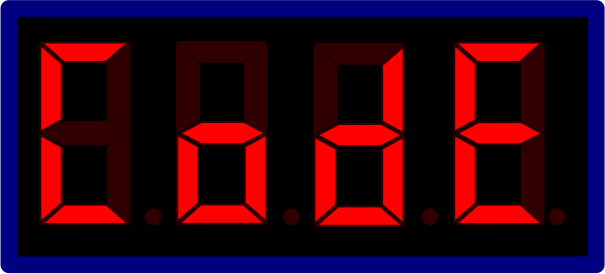

   Appuyer Entrée jusqu'à ce que « Code » apparaisse sur l'écran.

   Saisir le code 1443.

   Appuyer brièvement sur Entrée.

   Saisir une valeur.

   Appuyer brièvement sur Entrée.

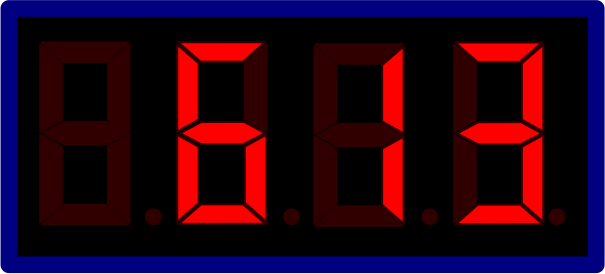

●   « SP » s'affiche brièvement sur l'écran.

●   La valeur est enregistrée.

Le niveau de paramètres doit toujours être quitté par le paramètre P 9.9 pour que les valeurs soient enregistrées et que le limiteur de charge soit à nouveau actif !

   Sélectionner le paramètre P 9.9 avec les touches flèches.

   Appuyer brièvement sur Entrée.

●   Le niveau de paramètres se referme.

Mode veille :

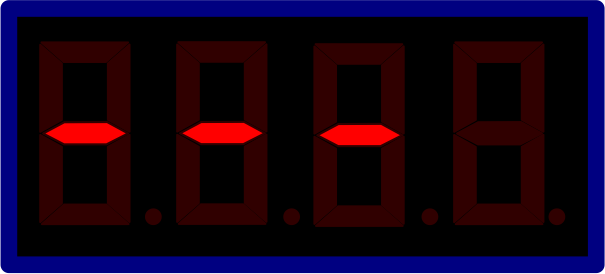

─     La barre continue parcourt l'écran de gauche à droite.

Signal de commande « Levage » :

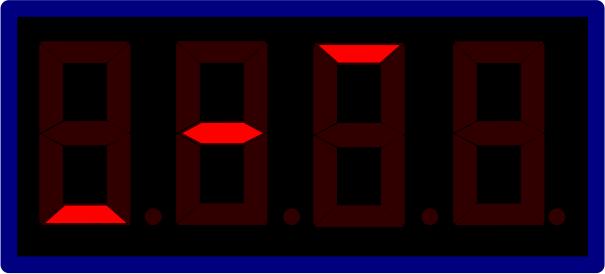

─     Les barres parcourent l'écran d'en bas à gauche jusque en haut à droite (courbe en escalier ascendante).

Signal de commande :« Descente »

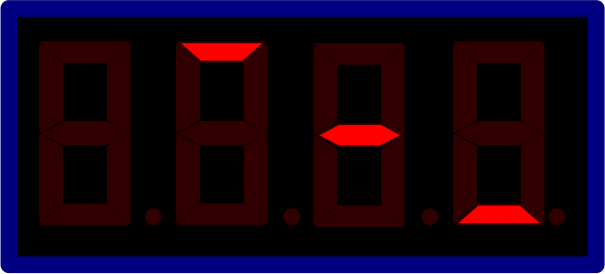

─     Les barres parcourent l'écran d'en haut à gauche jusque en bas à droite (courbe en escalier descendante).
