Con este parámetro se registra, tras una secuencia determinada, la potencia campo de rotación tanto para la velocidad de precisión como para la rápida. La secuencia se realiza en dos pasos. En el primer paso se realiza una medición de la potencia campo de rotación con el gancho vacío y en el segundo paso con una carga de ensayo. El LIS-SE calcula con ello una función proporcional (recta de carga), con la que posteriormente se calculará la carga actual según la potencia campo de rotación.

Los pasos subsiguientes deben realizarse en su totalidad, ya que en caso contrario no finalizaría el ajuste y podrían surgir mensajes de error.

Consejo

Para el ajuste con carga de ensayo se necesita una carga de ensayo cuyo peso sea conocido. ¡La carga de ensayo debería ser el 80 % de la capacidad de carga máxima!

La carga de ensayo debe ser de al menos el 40 % de la capacidad de carga máxima. ¡Si se ha realizado el ajuste con una carga de ensayo entre el 40 % y el 80 % de la capacidad de carga máxima, debe anotarse en el libro de verificaciones!

Cuando más se acerque la carga de ensayo a la capacidad de carga máxima, más exacto será el peso de la carga indicado.

Consejo

A continuación se realizan varias mediciones. Tras cada medición puede bajarse el gancho de carga para que en la medición siguiente se disponga de suficiente altura de elevación.

Introducir el valor de la carga de ensayo:

   Seleccionar el parámetro P 2.3 con las teclas de flecha.

   Pulsar Intro brevemente

●   Se ha abierto el parámetro.

●   Se muestra la carga.

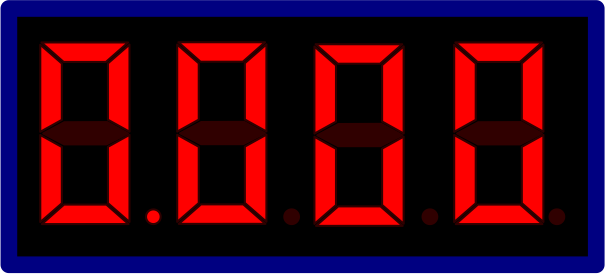

   Mantener Intro pulsado hasta que se lea "0.000".

   Introducir el valor de la carga de ensayo con las teclas de flecha.

   Pulsar Intro brevemente.

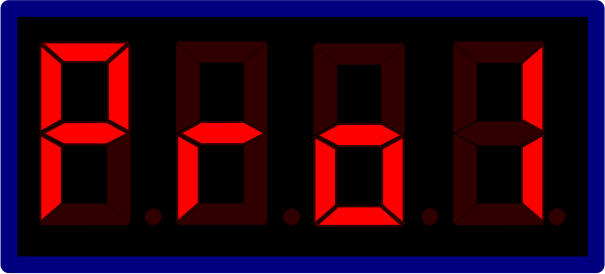

●   El LIS-SE muestra "Pro1".

Medir la potencia campo de rotación sin carga de ensayo:

   A velocidad de precisión, mantener "elevación" pulsado hasta que el motor de elevación se desconecte por sí solo.

●   Se ha realizado la medición de la potencia campo de rotación a velocidad de precisión.

●   El LIS-SE ha guardado el valor.

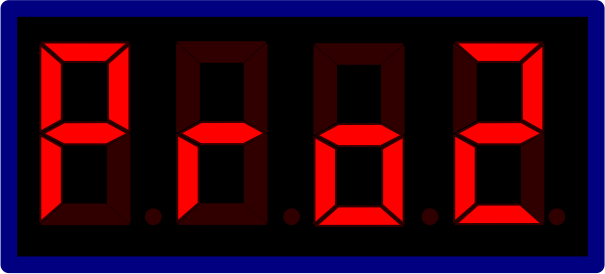

●   En el display aparece "Pro2".

   A velocidad rápida, mantener "elevación" pulsado hasta que el motor de elevación se desconecte por sí solo.

●   Se ha realizado la medición de la potencia campo de rotación a velocidad rápida.

●   El LIS-SE ha guardado el valor.

Medir la potencia campo de rotación con carga de ensayo:

   Bajar el gancho.

   Suspender la carga de ensayo.

   Elevar la carga de ensayo hasta que cuelgue libre.

   Mantener el pulsador de paro de emergencia pulsado durante al menos 5 s.

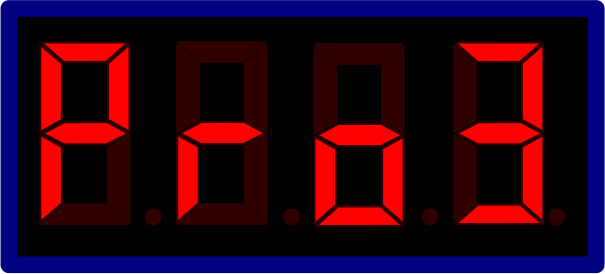

●   El LIS-SE muestra "Pro3".

   A velocidad de precisión, mantener "elevación" pulsado hasta que el motor de elevación se desconecte por sí solo.

●   Se ha realizado la medición de la potencia campo de rotación a velocidad de precisión con carga de ensayo.

●   El LIS-SE ha guardado el valor.

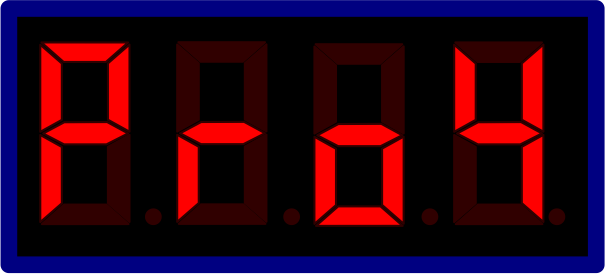

●   El LIS-SE muestra "Pro4".

   A velocidad rápida, mantener "elevación" pulsado hasta que el motor de elevación se desconecte por sí solo.

●   Se ha realizado la medición de la potencia campo de rotación a velocidad ráìda con carga de ensayo.

●   El LIS-SE ha guardado el valor.

Consejo

El LIS-SE cambia al modo para medición con carga de ensayo y en el display aparece 0.000.

Controlar el valor:

   Izar la carga de ensayo y, a velocidad rápida, mantener "elevación" pulsado hasta que el motor de elevación se desconecte por sí solo.

   Bajar la carga de ensayo.

   Comparar el valor de la carga de ensayo con el valor que muestra LIS-SE en el display.

El valor puede desviarse en ±10 %. En caso contrario, habrá que repetir la medición.

   Abrir el nivel de parámetros.

   Abandonar el nivel de parámetros con el parámetro P 9.9 para confirmar los ajustes.

   Mantener pulsado "descenso" durante unos 2 s para finalizar el ajuste.

●   El aprendizaje ha finalizado y el LIS-SE está listo para servicio.
