Nur bei Lastindikatorsystem LIS-SV
Die LED-Matrixanzeige kann bei der Montage an einer Katze zusätzlich die Ziffern „1“ und „2“ anzeigen, um die Zuordnung der Katzen anzuzeigen.

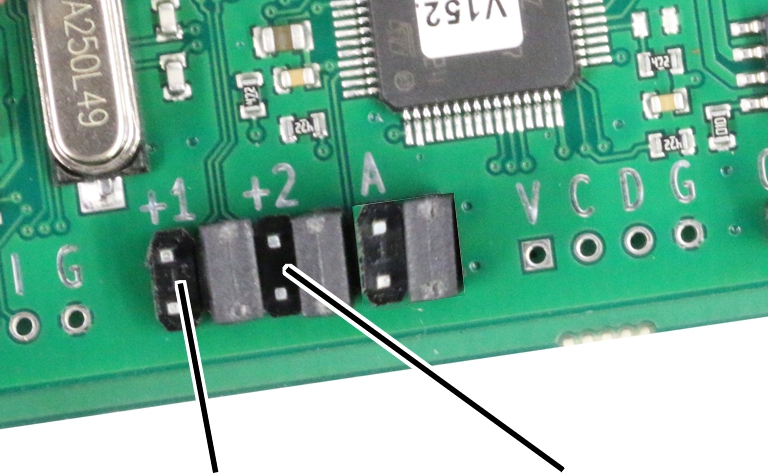

Ziffernanzeige einschalten
|
|
|
|
| |
|
Steckbrücke „+1“ |
Steckbrücke „+2“ |
Für Anzeige der Ziffer „1“:
Steckbrücke „+1“ auf die Position „+1“ (Steckbrücke steckt direkt unter der
Beschriftung „+1“) stecken.
Die Steckbrücke „+2“ bleibt rechts von der Position „+2“ und die Steckbrücke „A“ bleibt rechts von der Position „A“.
Für Anzeige der Ziffer „2“:
Steckbrücke „+2“ auf die Position „+2“ (Steckbrücke steckt direkt unter der
Beschriftung „+2“) stecken.
Die Steckbrücke „+1“ bleibt rechts von der Position „+1“ und die Steckbrücke „A“ bleibt rechts von der Position „A“.
