LED-Matrixanzeige montieren

Die LED-Matrixanzeige wird am Fahrwerksträger des Krans oder der Katze montiert.

Bei LED-Matrixanzeige am Kran: Normalerweise wird die LED-Matrixanzeige an dem Fahrwerksträger montiert, an dem auch der Kranschützkasten montiert ist oder der dem Kranschützkasten am nächsten ist. Sie kann aber auch am gegenüberliegenden Fahrwerksträger montiert werden.

Bei LED-Matrixanzeige am Seilzug GM modular: Die LED-Matrixanzeige ist im Gehäusedeckel des Seilzugs eingebaut.

Nur bei LED-Matrixanzeige 60

Halterung montieren

Gewindebügel

Halterung		Rohrschelle

Halterung an dem Fahrwerksträger befestigen, an dem der Kranschützkasten hängt.

Halterung mit Gewindebügel festschrauben.

Gewindebügel	Anzieh-Drehmoment
M8	25 Nm
M10	50 Nm
M12	75 Nm

Rohrschellen (2x) aufschieben und sichern.

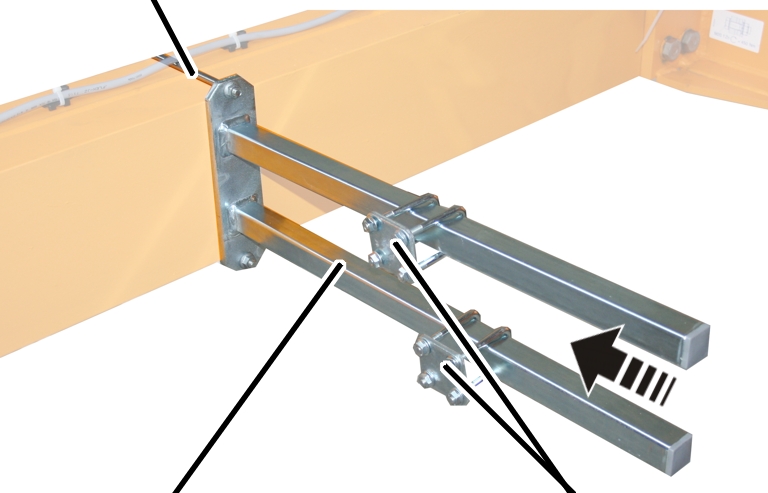

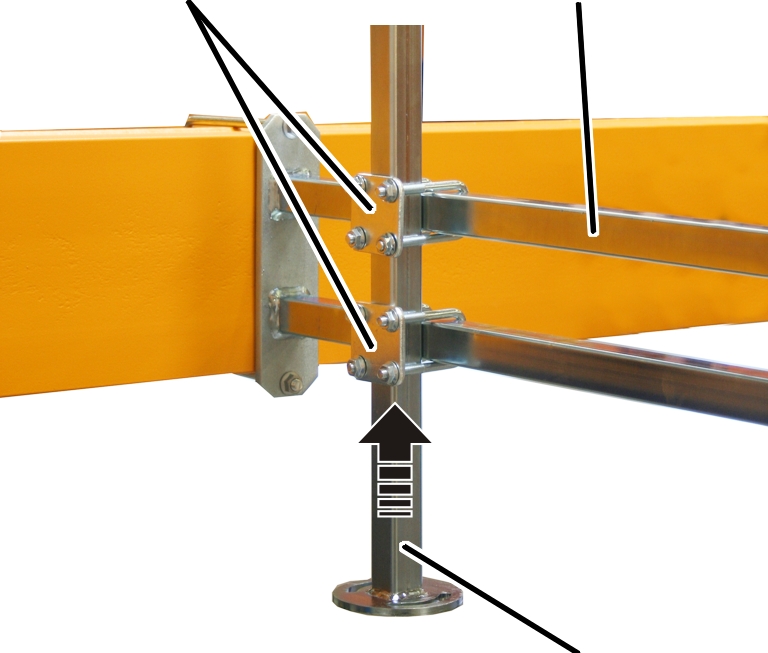

Befestigungsrohr montieren

Rohrschellen	Halterung

	Befestigungsrohr

Befestigungsrohr von unten in die Rohrschellen schieben.

Das Befestigungsrohr so weit nach oben oder unten schieben, dass die LED-Matrixanzeige (unten am Befestigungsrohr) später gut zu erkennen ist.

Rohrschellen handfest festschrauben.

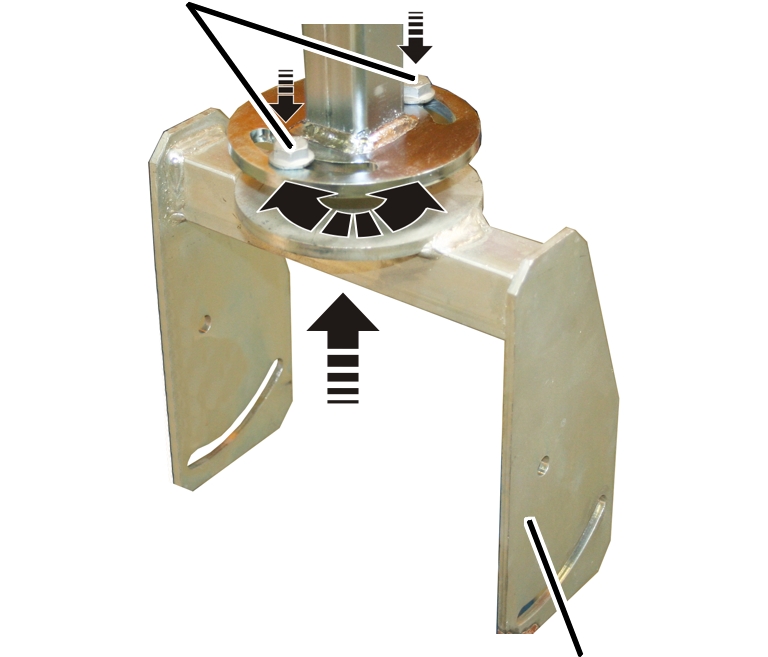

Traverse montieren

Rippschrauben M8x16

	Traverse

Traverse unter das Befestigungsrohr halten.

Die gerade Seite zeigt dabei nach vorne, die abgewinkelte Seite nach hinten.

Traverse mit Rippschrauben M8x16 (2x) zunächst lose anschrauben.

Die Traverse so drehen, dass die LED-Matrixanzeige später gut zu erkennen ist.

Rippschrauben handfest festschrauben.

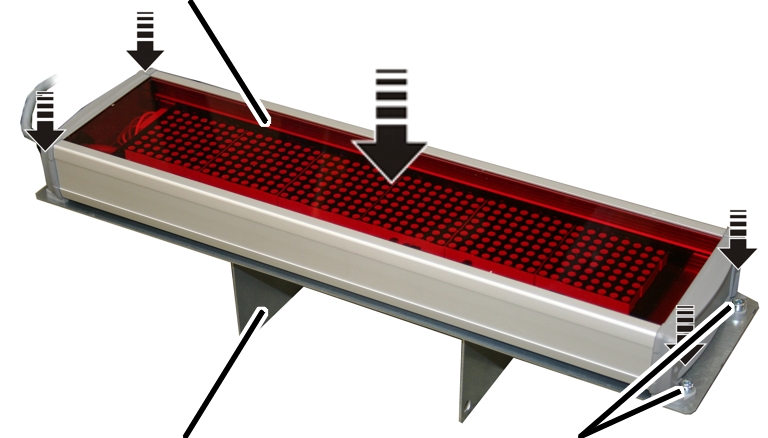

LED-Matrixanzeige festschrauben

LED-Matrixanzeige

Blech	Zylinderschraube M5x12 mit Unterlegscheibe

LED-Matrixanzeige so auf das Blech legen, dass die Anschlussleitung nach links zeigt.

LED-Matrixanzeige mit Zylinderschrauben M5x12 (4x) und Unterlegscheibe (4x) handfest festschrauben.

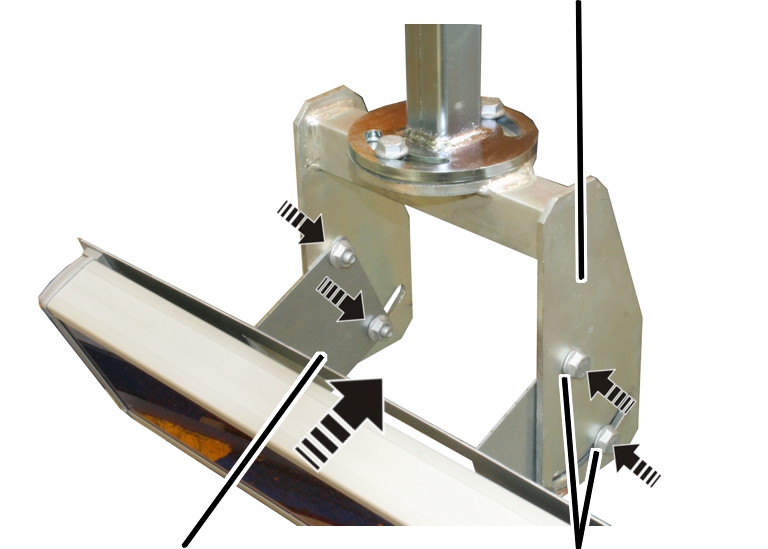

LED-Matrixanzeige an Traverse montieren

	Traverse

LED-Matrixanzeige	Rippschraube M8x16

LED-Matrixanzeige von innen zwischen die Traverse schieben.

Blech mit Rippschrauben M8x16 (4x) und Rippmuttern M8 (4x) zunächst lose anschrauben.

Die LED-Matrixanzeige so neigen, dass sie später gut zu erkennen ist.

Rippschrauben handfest festschrauben.

Anschlussleitung mit Kabelbinder befestigen.

Anschlussleitungen für CAN-Bus und Modbus nicht knicken!

Nur bei LED-Matrixanzeige 120 und 180

Halterung montieren

Gewindebügel

Halterungen	Rohrschelle

Halterungen (2x) an dem Fahrwerksträger befestigen, an dem der Kranschützkasten hängt.

Halterung jeweils mit Gewindebügel festschrauben.

Gewindebügel	Anzieh-Drehmoment
M8	25 Nm
M10	50 Nm
M12	75 Nm

Rohrschellen (2x) aufschieben und sichern.

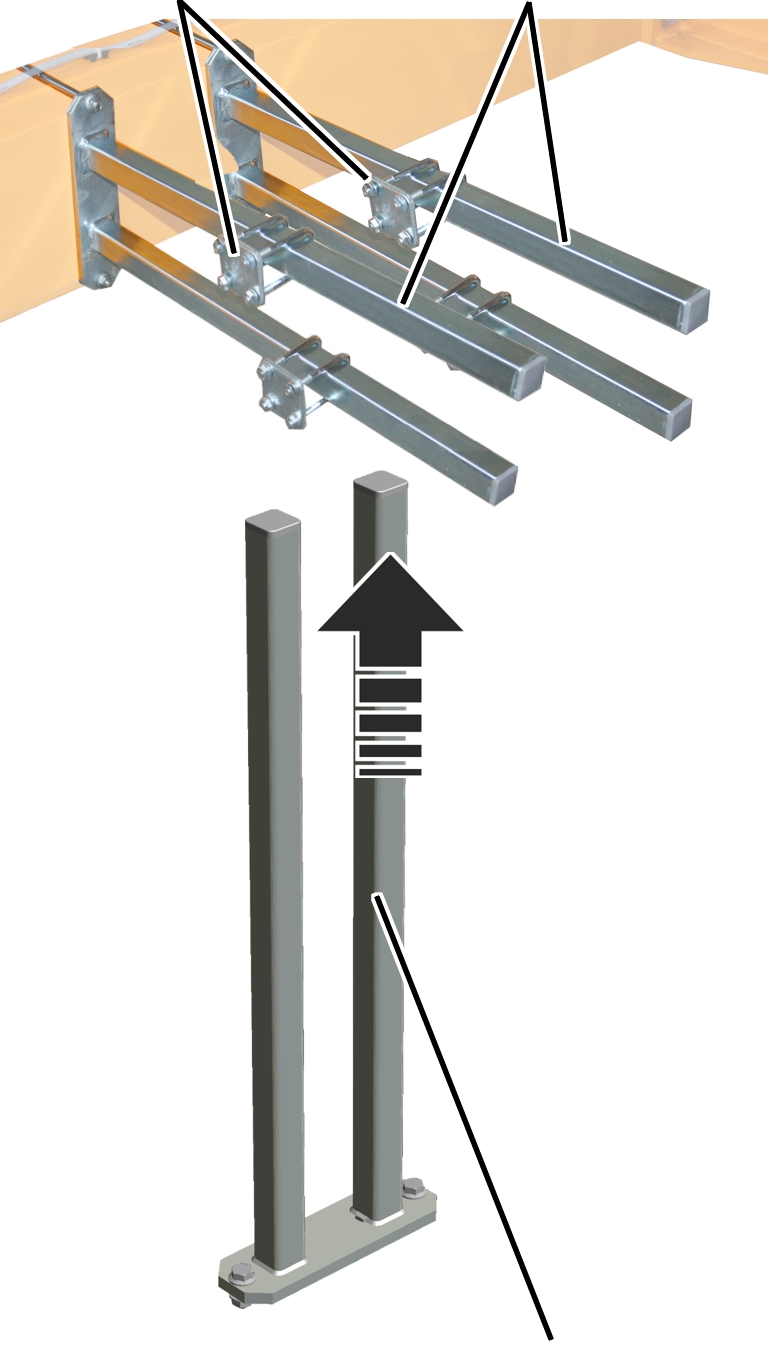

Senkrechte Halterung montieren

Rohrschellen	Halterung

	Senkrechte Halterung

Senkrechte Halterung von unten in die Rohrschellen (4x) schieben.

Die senkrechte Halterung so weit nach oben oder unten schieben, dass die LED-Matrixanzeige (unten an der senkrechten Halterung) später gut zu erkennen ist.

Die Halterung darf dabei nur so weit nach unten geschoben werden, dass die LED-Matrixanzeige maximal 600 mm unter den beiden waagerechten Halterungen steht.

Rohrschellen handfest festschrauben.

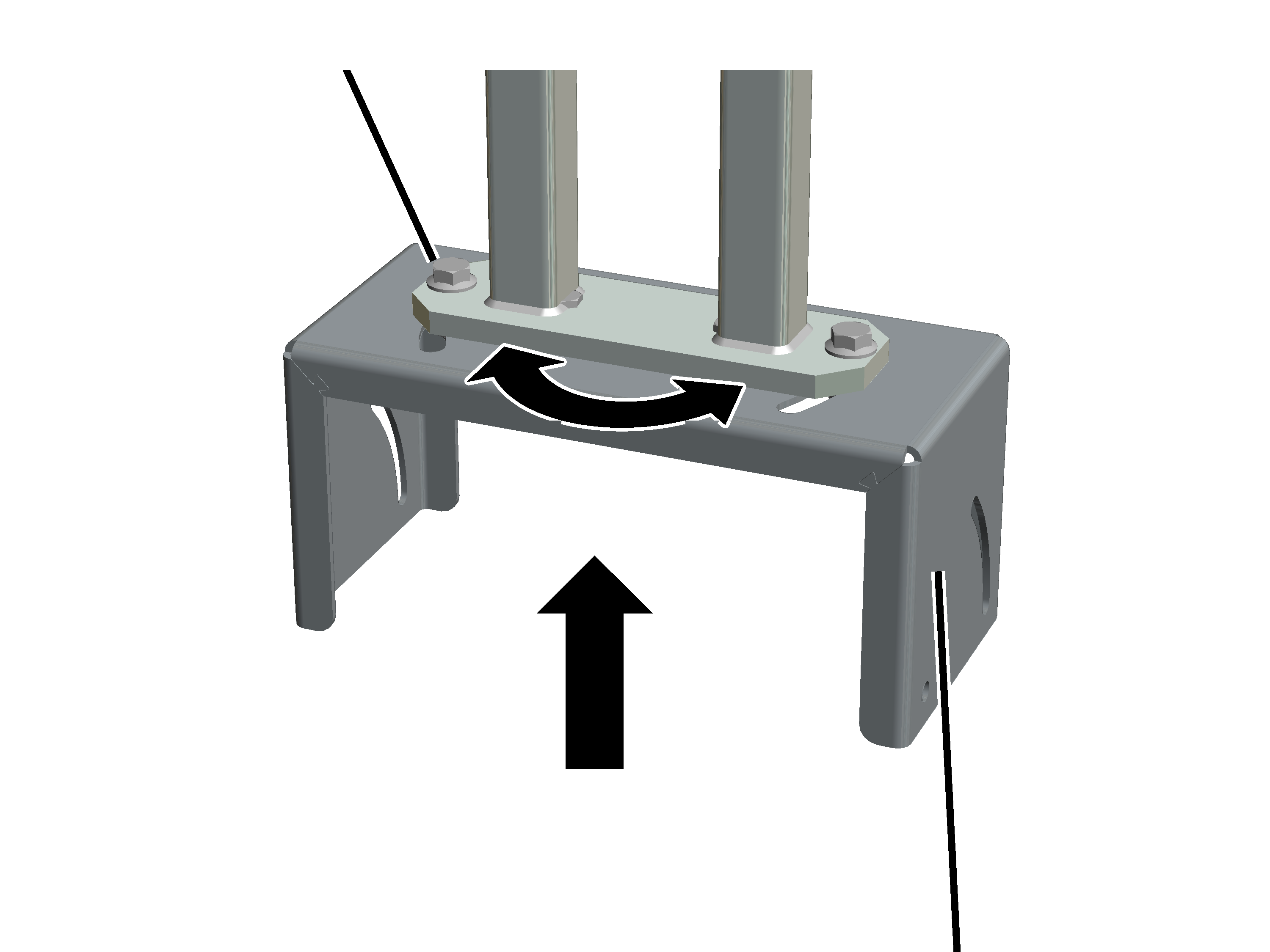

Konsole montieren

Rippschrauben M8x16

	Konsole

Konsole unter die Halterung halten.

Konsole mit Rippschrauben M8x16 (2x) zunächst lose an die senkrechte Halterung anschrauben.

Die Konsole so drehen, dass die LED-Matrixanzeige später gut zu erkennen ist.

Rippschrauben handfest festschrauben.

LED-Matrixanzeige festschrauben

Befestigungswinkel	Rippschraube M8x14

LED-Matrixanzeige

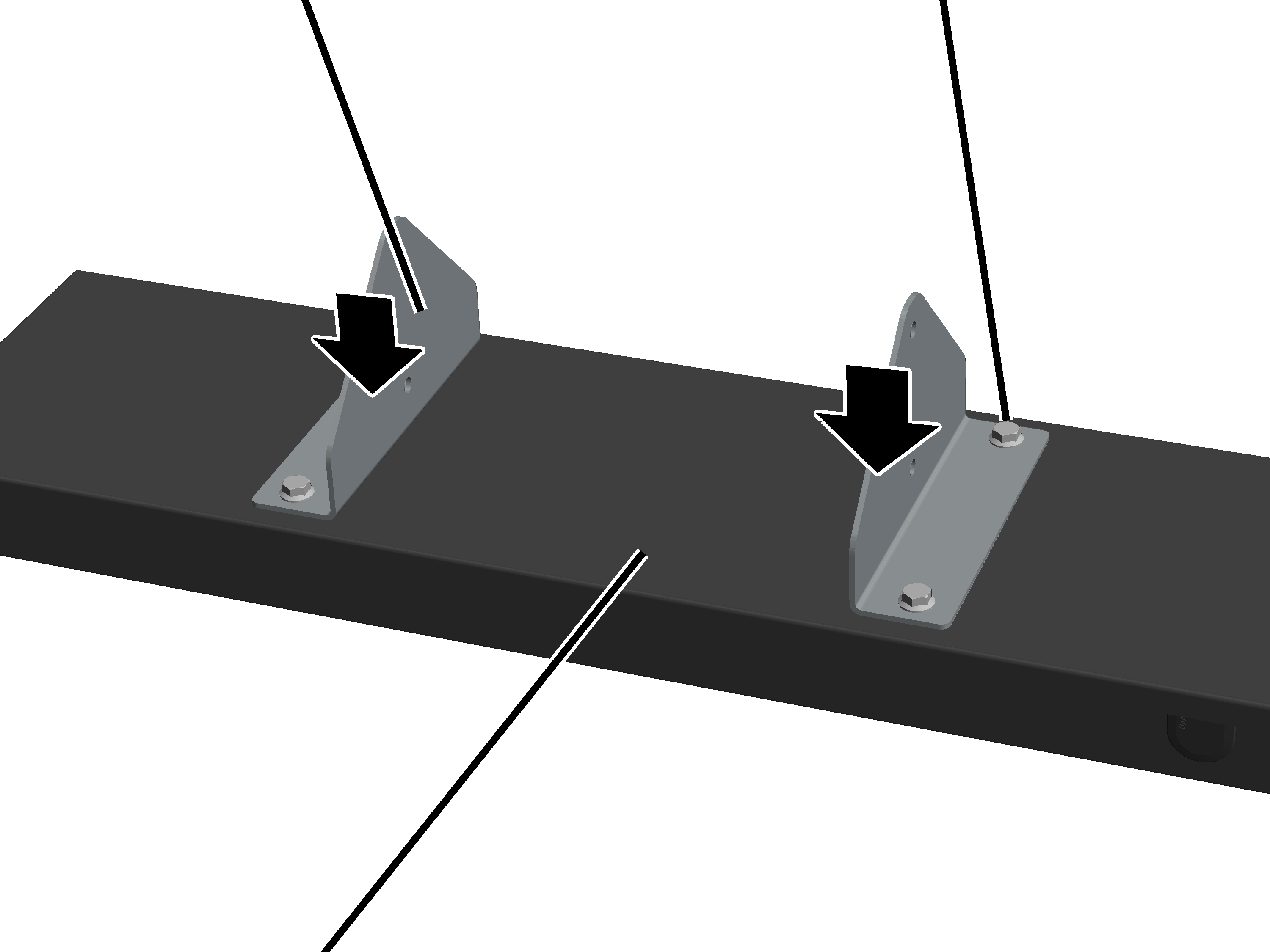

Befestigungswinkel (2x) auf die Rückseite der LED-Matrixanzeige legen.

Befestigungswinkel (2x) mit Rippschrauben M8x14 (4x) handfest festschrauben.

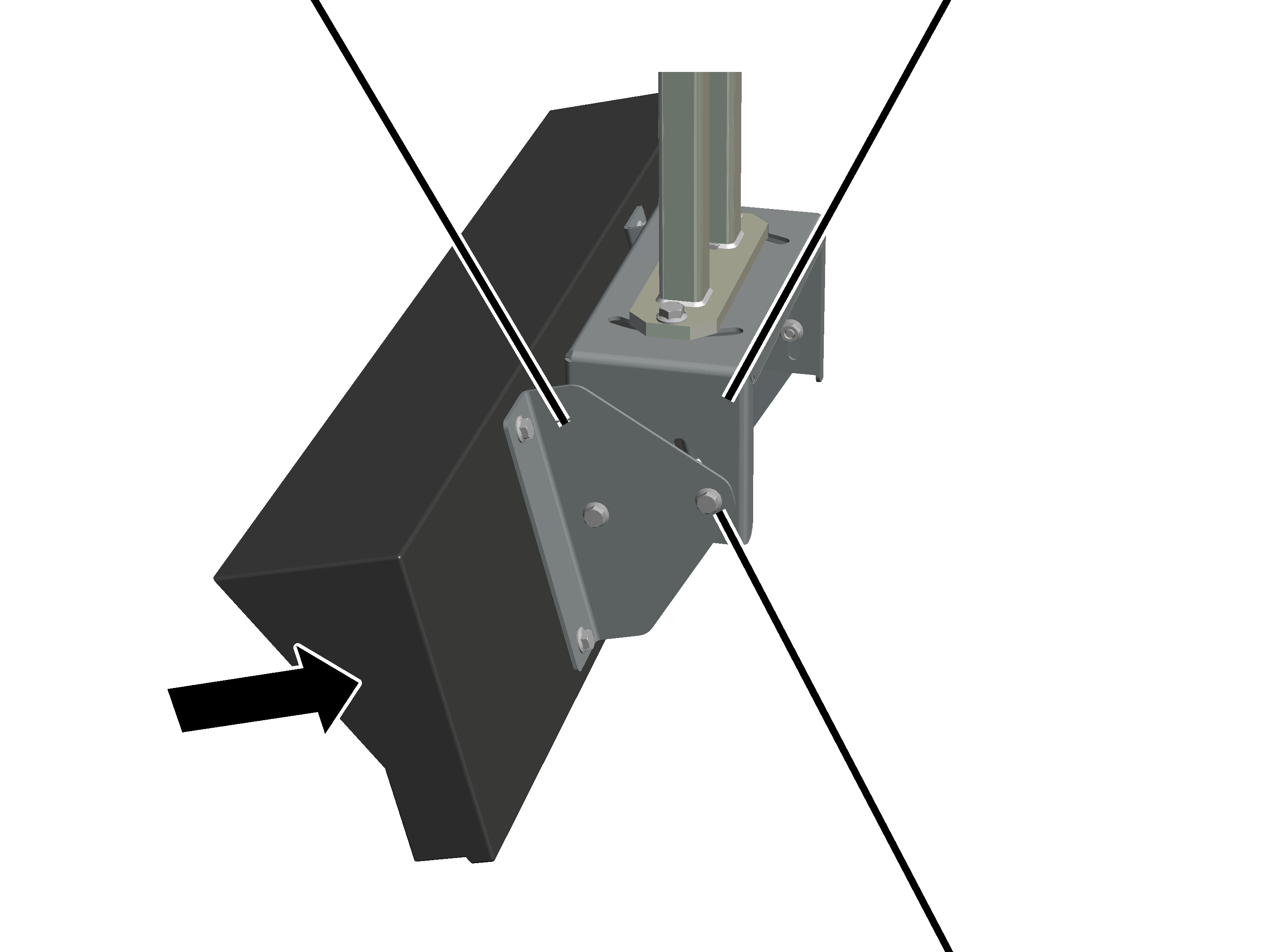

LED-Matrixanzeige an Konsole montieren

Befestigungswinkel	Konsole

	Rippschraube M8x16

LED-Matrixanzeige mit den Befestigungswinkeln von innen auf die Konsole schieben.

Befestigungswinkel mit Rippschrauben M8x14 (4x) und Rippmuttern M8 (4x) zunächst lose anschrauben.

Die LED-Matrixanzeige so neigen, dass sie später gut zu erkennen ist.

Rippschrauben handfest festschrauben.
