In Einzelfällen kann es vorkommen, dass das Gehäuse der
LED-Matrixanzeige geöffnet werden muss (z.B. um Anschlussleitungen anzuschließen
oder um Einstellungen zu ändern).

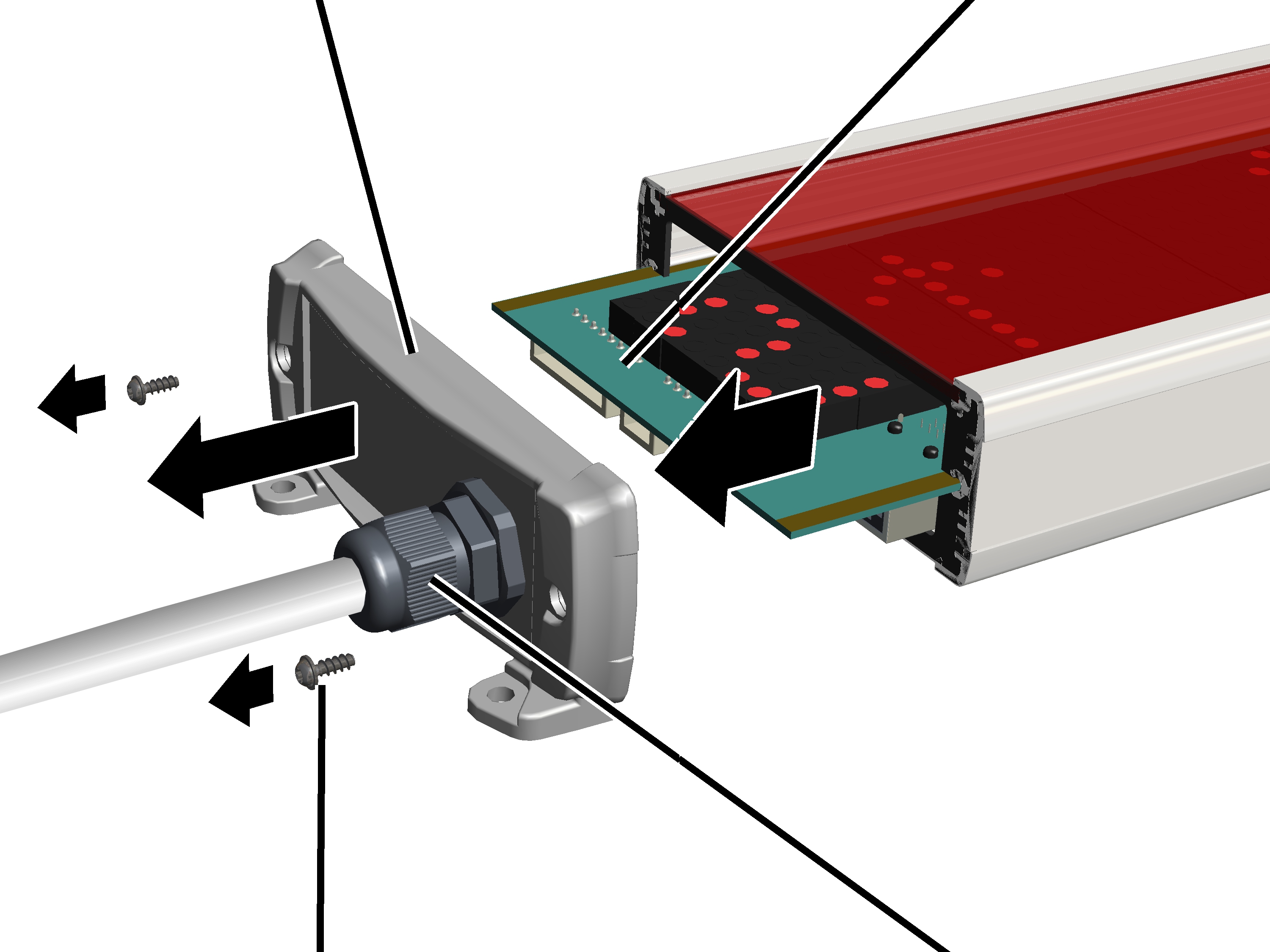

Nur bei LED-Matrixanzeige
60
Gehäuse
öffnen
An der Gehäuseseite mit der Kabelverschraubung:
|
Deckel |
Platine |
|
|
|
Linsenkopfschraube |
Kabelverschraubung |
Schraubenabdeckungen (2x) der
Linsenkopfschrauben entfernen.
Linsenkopfschrauben (2x)
ausschrauben.
Falls nötig, Kabelverschraubung
lösen und Deckel abziehen.
Platine aus dem Gehäuse
ziehen.
● Eventuell
werden beim Herausziehen der Platine zwei Dichtungen mit aus dem Gehäuse
gezogen.
Gehäuse
schließen
Platine in das Gehäuse
schieben.
Dichtungen an beiden Seiten
zwischen Platine und Gehäuse stecken.
Deckel aufstecken.
Kabelverschraubung
festschrauben.
Linsenkopfschrauben (2x)
einschrauben.
Schraubenabdeckungen (2x) der
Linsenkopfschrauben montieren.

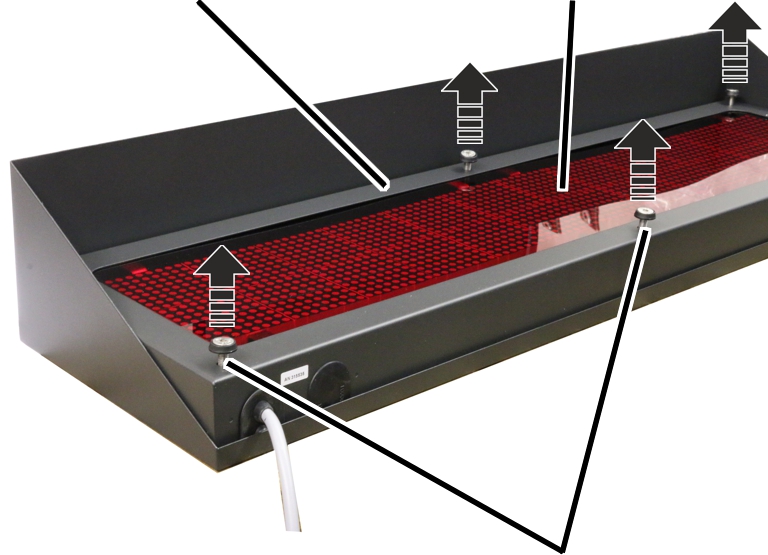

Nur bei LED-Matrixanzeige
120 und 180
Stahlblechgehäuse
öffnen
|
|
Gefahr durch schweres Bauteil!
Der Montagerahmen ist schwer. Wird er bei
montierter LED-Matrixanzeige abgeschraubt, kann der gesamte Montagerahmen
mit Platine und LED-Matrixmodulen herunterfallen und Personen
verletzen.
LED-Matrixanzeige vor dem Öffnen komplett
demontieren oder Montagerahmen vor dem Abschrauben
sichern. |
|
Montagerahmen |
Filterscheibe |
|
|
|
|
Senkkopfschrauben M6x35 |
LED-Matrixanzeige komplett
demontieren.
Senkkopfschrauben M6x35 (6x oder
8x) herausschrauben.
Montagerahmen mit Filterscheibe,
Platine und LED-Matrixmodulen abnehmen.
Stahlblechgehäuse
schließen
Filterscheibe und Montagerahmen
einsetzen.
Senkkopfschrauben M6x35 mit
Schraubensicherungsmittel (mittelfest) einschrauben. 3 Nm.
