Übersicht Anziehdrehmomente Schrauben



Gewindebügel



Gewindebügel

Typ und Größe

Anzahl

Anzieh-Drehmoment

M8

Rippmutter M8

2x

25 Nm

M10

Rippmutter M10

2x

50 Nm

M12

Rippmutter M12

2x

75 Nm





Rohrschellen am Mitnehmer

─     Rippmutter M8

─     4x pro Rohrschelle

─     15 Nm





Drehgelenk am Befestigungsrohr

─     Rippschraube M8x16

─     2x

─     Handfest festschrauben

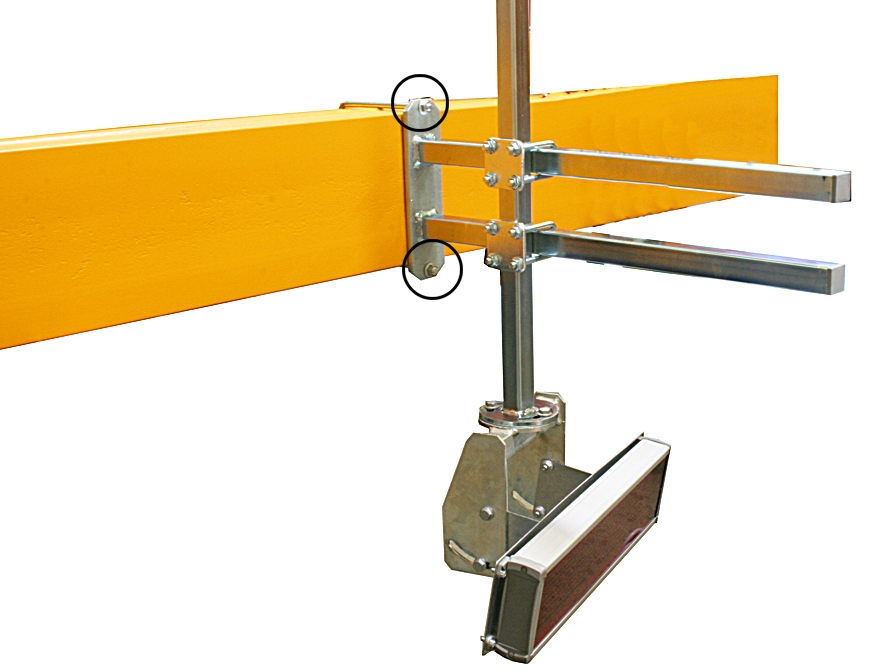

LED-Matrixanzeige an der Traverse

─     Rippschraube M8x16 mit Rippmutter M8

─     4x

─     Handfest festschrauben

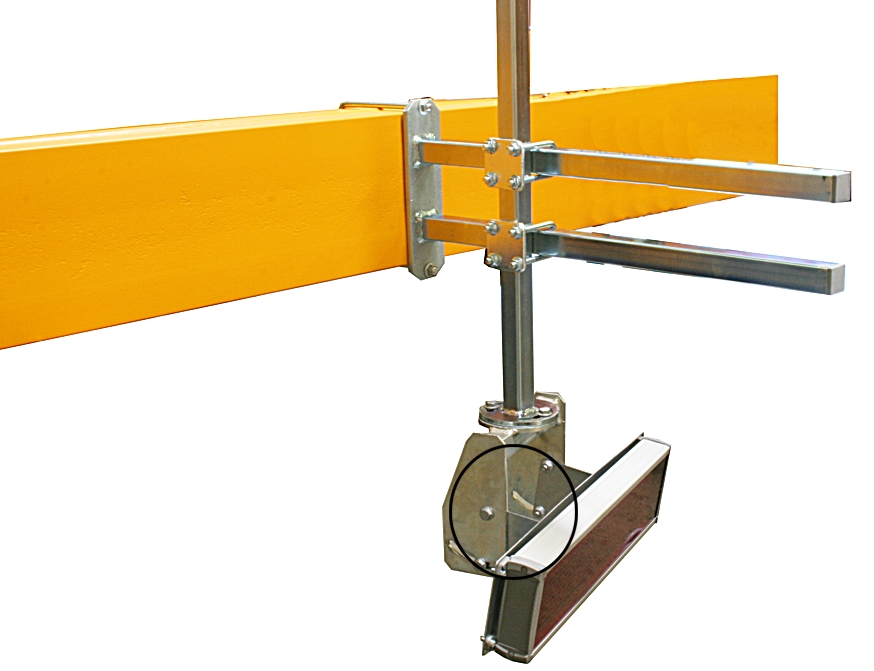

LED-Matrixanzeige an der Traverse

─     Zylinderschraube M5x12 mit Unterlegscheibe

─     4x

─     Handfest festschrauben
