Sólo con botonera como
transmisor
de sustitución
Si la grúa va equipada con una botonera como transmisor de
sustitución, la botonera puede utilizarse cuando el mando por radio no esté
disponible.
|
|

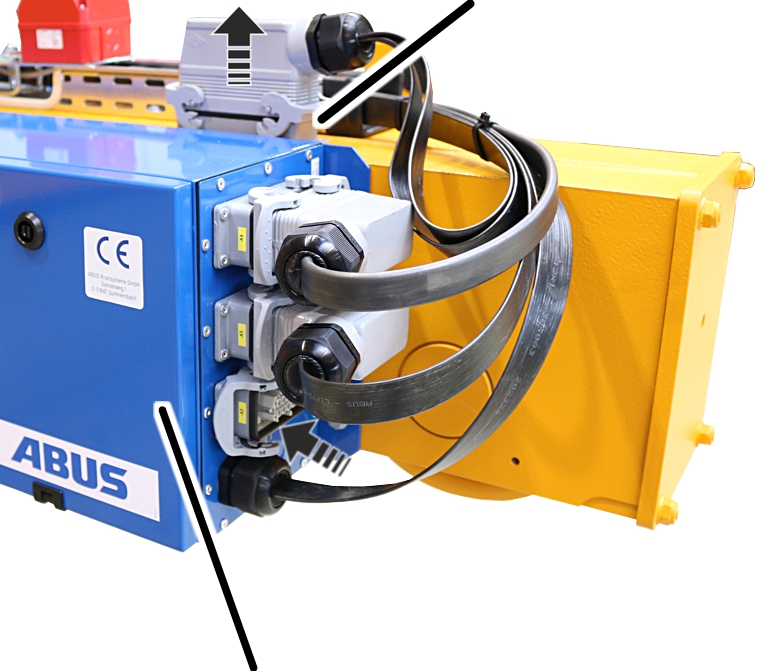

Conector
ciego |
|
|
|
Cuadro
eléctrico
de la grúa |
|
Extraer el cable de conexión del receptor en el
mando de la grúa.
Extraer el cable de conexión del
mando desplazable del conector ciego y enchufarlo en el mando de la grúa.
Enchufar el cable de conexión
del receptor en el conector ciego.
Desplazar la botonera con el
cable de mando hasta la zona de trabajo.
Enchufar el cable de la botonera
al mando desplazable.
Solo con ABUControl
Cuando se maneja la grúa con la botonera como transmisor de
sustitución, se activa el control de movimiento sin escalas independientemente
del ajuste en KranOS.

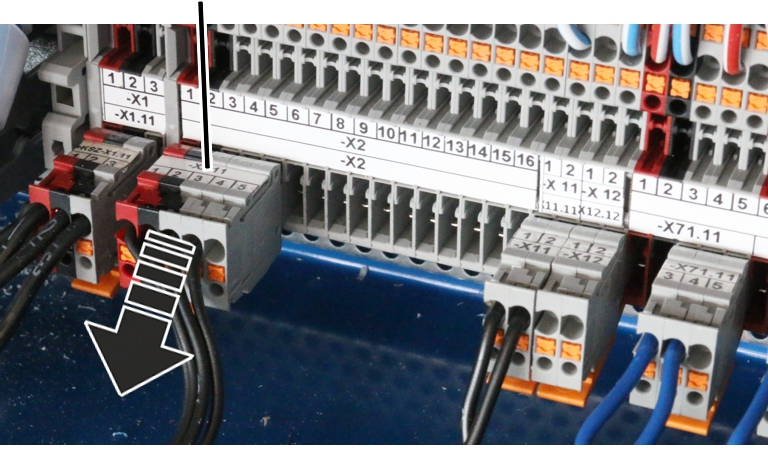

Extraer el
acoplamiento del receptor
|
Regleta de hembrillas x2 |
|
|
|
Abrir el cuadro eléctrico de la
grúa.
Buscar la regleta de hembrillas
x2.
Extraer la regleta de
hembrillas.
Insertar el
acoplamiento de la botonera.
Las regletas de
hembrillas de la botonera ya han sido conducidas hasta el cuadro eléctrico de la
grúa y están listas allí para su conexión.
|
Regleta de hembrillas
X2 12 |
|
|
|
|
Regleta
de
hembrillas X2 11 |
Regleta de
hembrillas X2
13 |

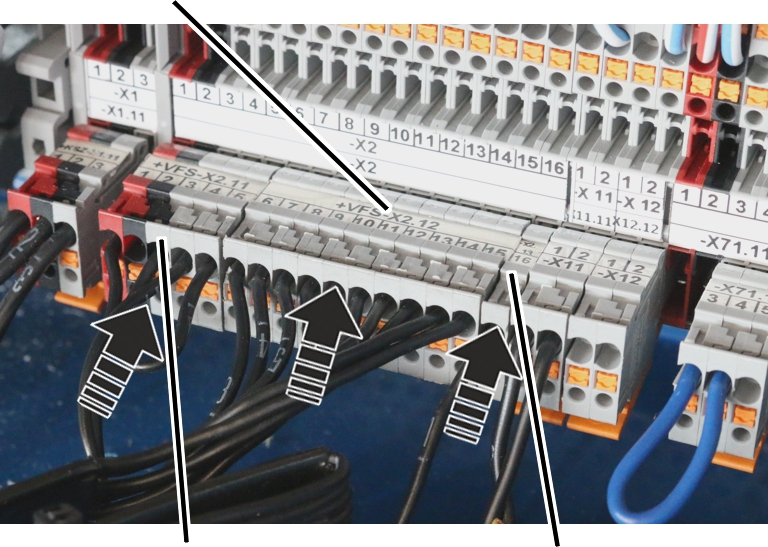

Enchufar la regleta de
hembrillas de la botonera:
─
Regleta de hembrillas X2 11 (bornes 1 a 5)
─ Regleta
de hembrillas X2 12 (bornes 6 a 15)
─ Regleta
de hembrillas X2 13 (bornes 16 a 27. Según el equipamiento de la grúa habrá
todos o solo algunos de los bornes disponibles)
─ Regleta
de hembrillas X2 14 (bornes 28 a 38. Según el equipamiento de la grúa habrá
todos o solo algunos de los bornes disponibles, o quizás incluso no haya regleta
de hembrillas)
