¡Peligro de descarga eléctrica! En el interior hay tensión en algunos componentes que pueden provocar una descarga eléctrica. Podrían lesionarse o incluso morir personas por ello. Antes de abrir la botonera hay que desconectarla o desconectar la grúa completa. |
Levantar la tuerca de bayoneta y
girar.
Separar la botonera del cable de
la botonera.
|

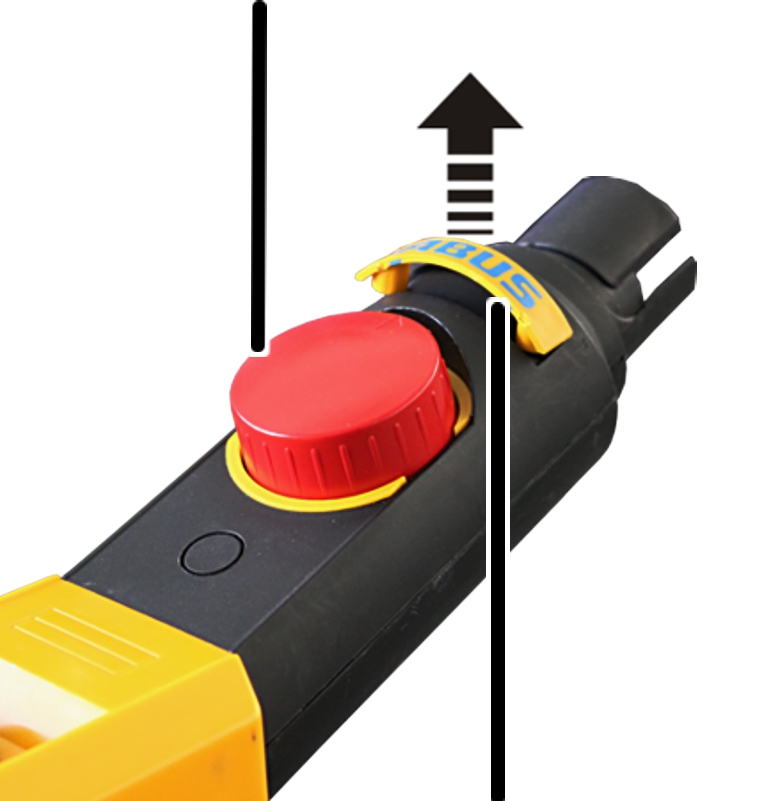

Paro de emergencia |
|
|
| |
|
Rótulo ABUS | |
Extraer la placa rotulada ABUS
del cuello con el paro de emergencia haciendo palanca.
Soltar los tornillos autoroscantes (2x) que hay bajo la placa con el
rótulo de ABUS.
|
|
|
|
| |
|
|

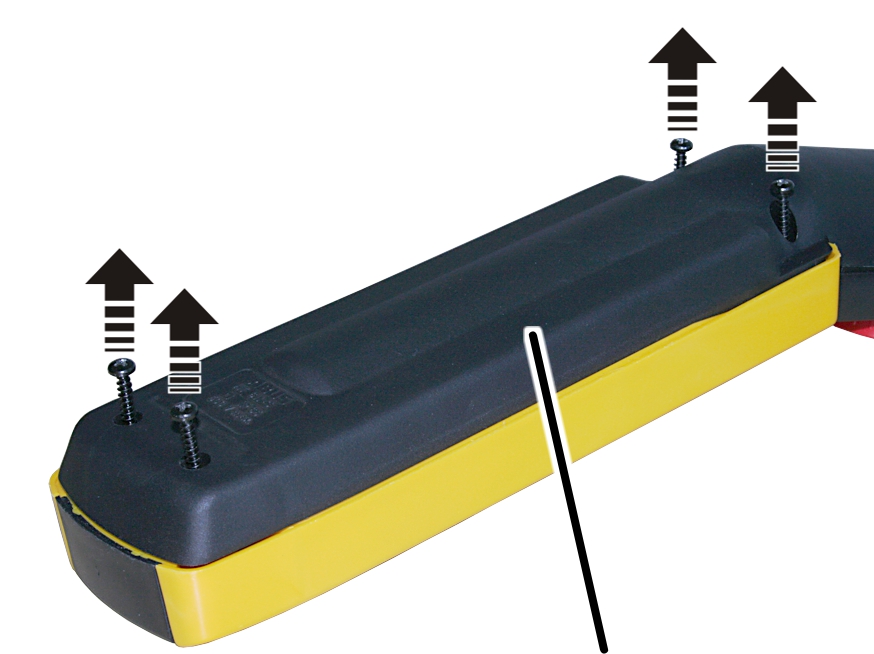

Carcasa inferior |
Soltar los tornillos
autoroscantes (4x) que hay en la carcasa inferior.
Separar las mitades superior e
inferior de la carcasa.
|
|
|
|
|

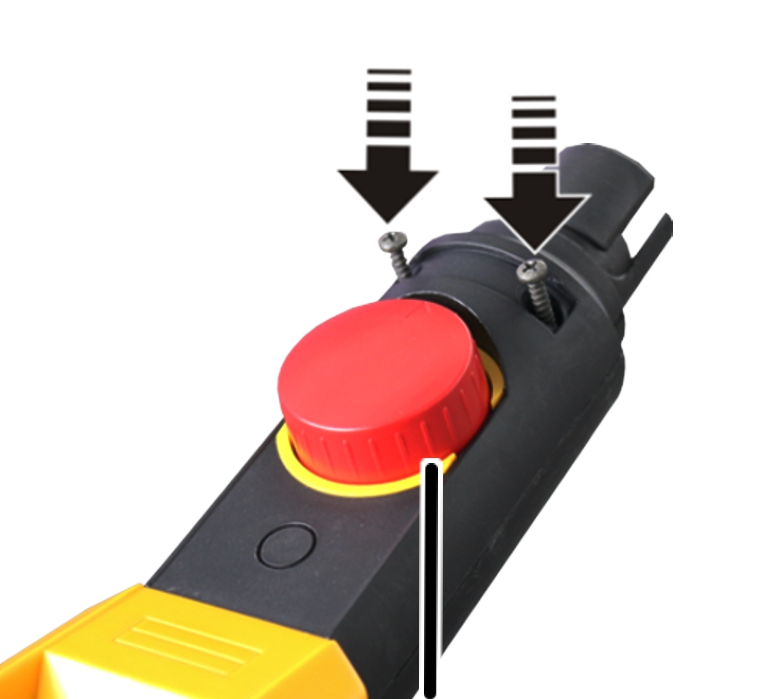

Paro de emergencia |
Atornillar el cuello con el paro
de emergencia con tornillos autoroscantes 3x25mm (2x). 0,8 Nm.
|
|
|
|
| |
|
|

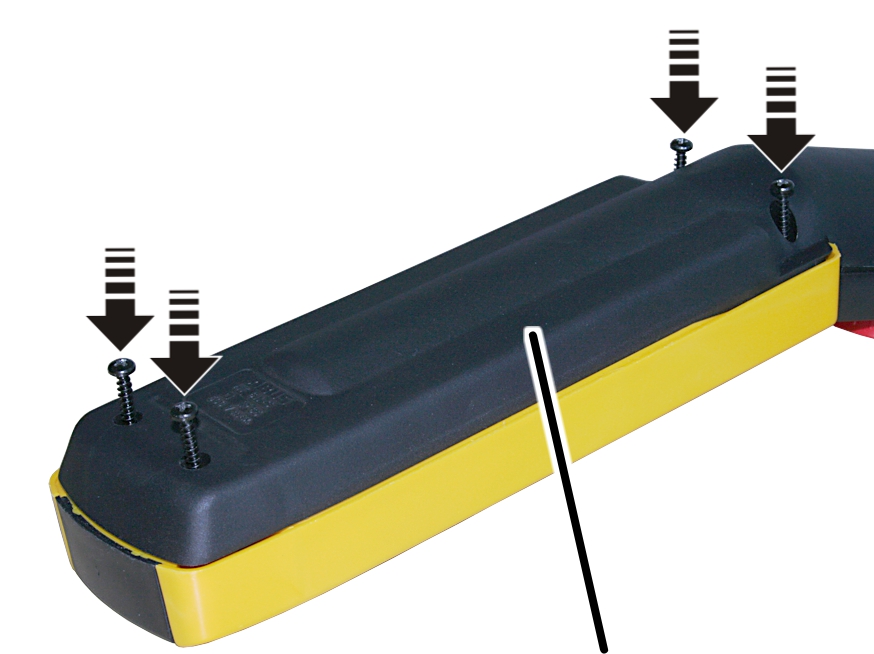

Carcasa inferior |
Atornillar la carcasa inferior
con tornillos autoroscantes 3,5x25mm (4x). 0,8 Nm.
Insertar la placa con el rótulo
de ABUS en su lugar encima del paro de emergencia.
