Schaltpläne

Sonderschaltpläne sind beim ABUS-Service erhältlich. Siehe ABUS-Service.



Abkürzung

Bezeichnung

-A1

Versorgungsplatine, Platine der Direktsteuerung

-H32

Überlast

-S1

Not-Halt-Taster

-S11

Hupe

-S12

Katze

-S13

Tandemsteuerung

-S21

Taster Heben

-S22

Taster Senken

-S31

Notgrenzschalter

-S32

Tara

-S41

Taster Katzfahren Rechts

-S42

Taster Katzfahren Links

-S61

Taster Kranfahren Vor

-S62

Taster Kranfahren Zurück

-S85

Kranleuchte

-X2

Steckverbindung für Hängetaster

-X21

Steckverbindung für Hubmotor







HT211 Direktsteuerung (N200) – Stromlaufplan

Bild anklicken für Vollbild

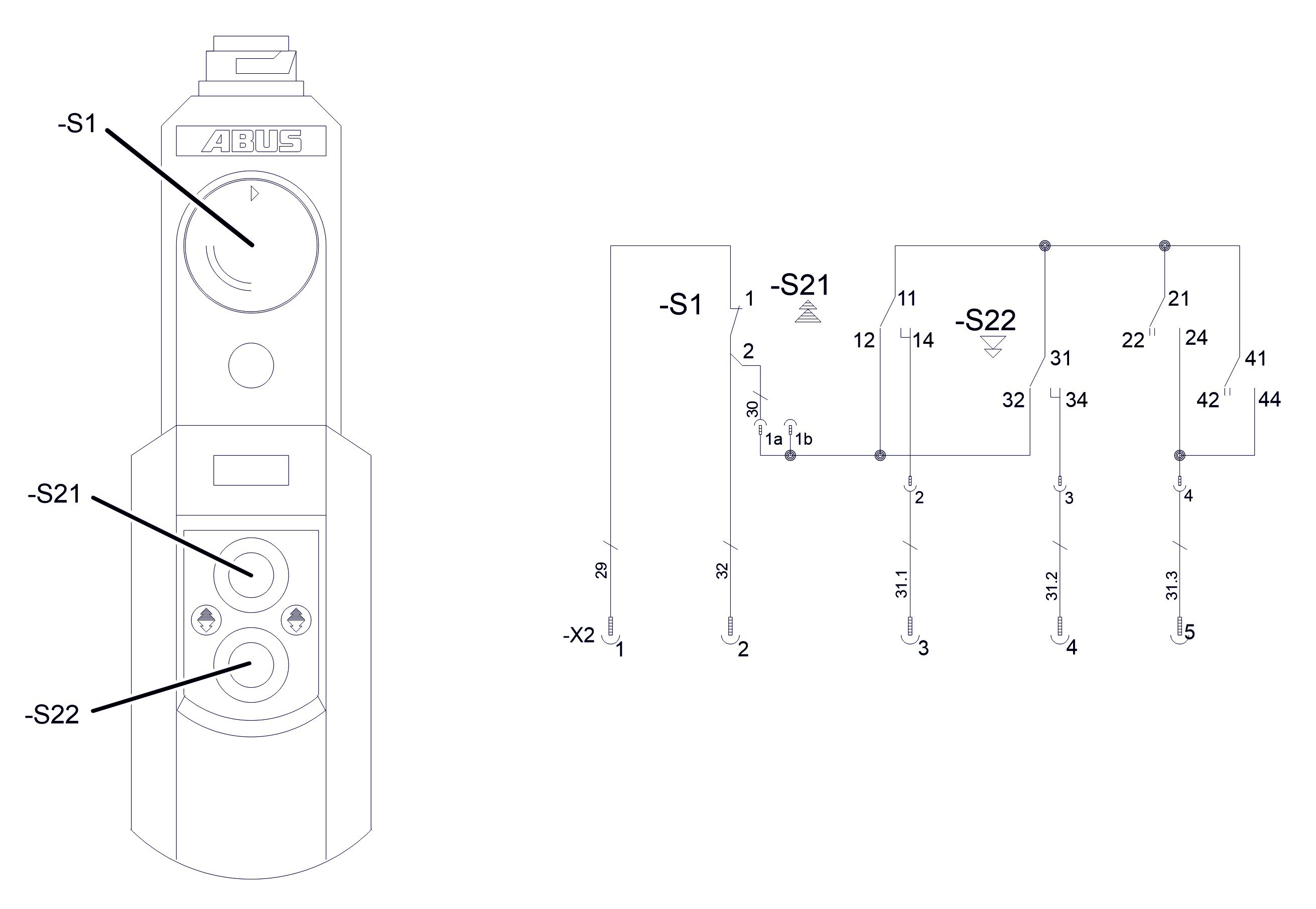

HT211 Elektronik-Steuerung (N200) – Stromlaufplan

Bild anklicken für Vollbild

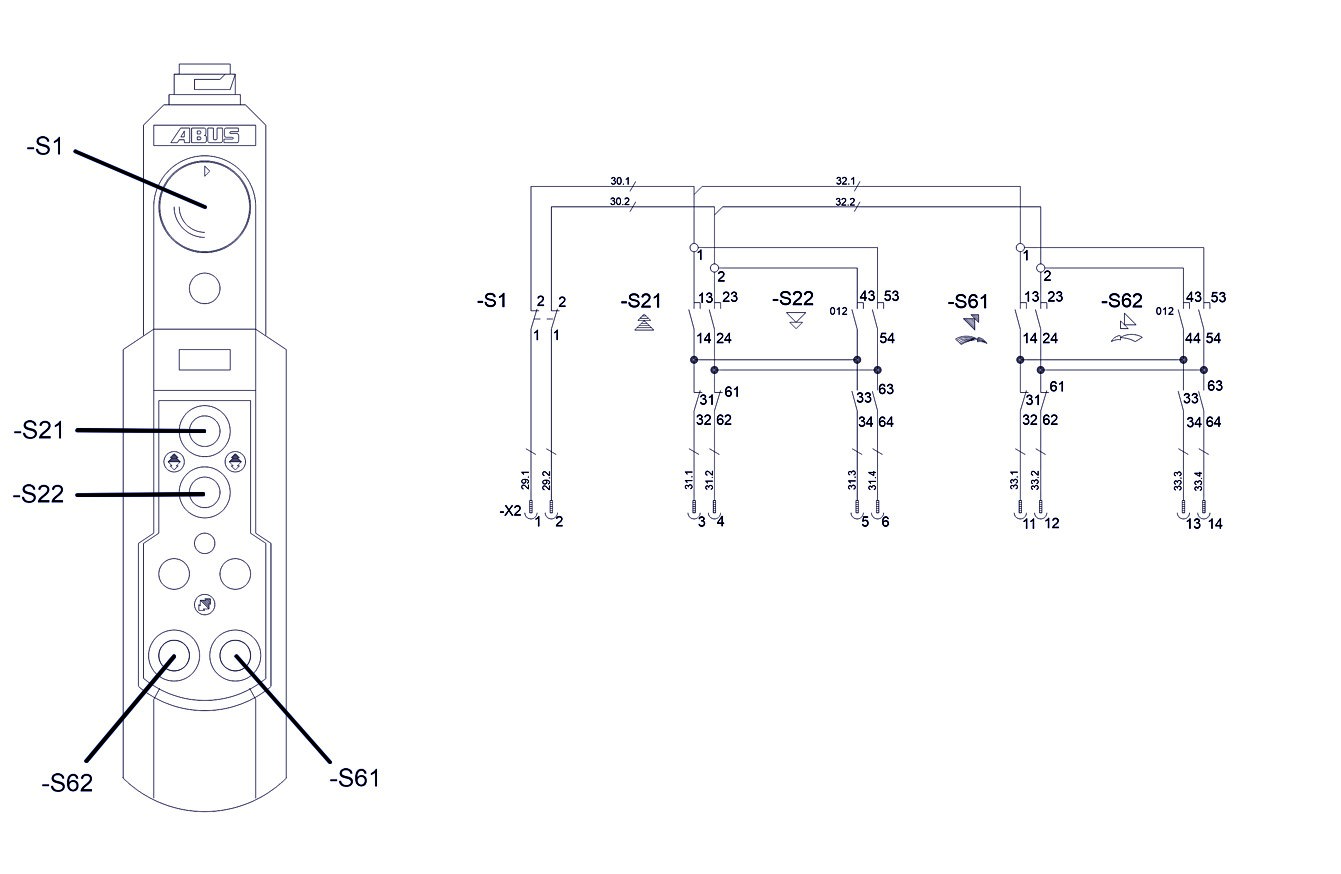

HT611 Direktsteuerung (N202K/S) – Stromlaufplan

Bild anklicken für Vollbild

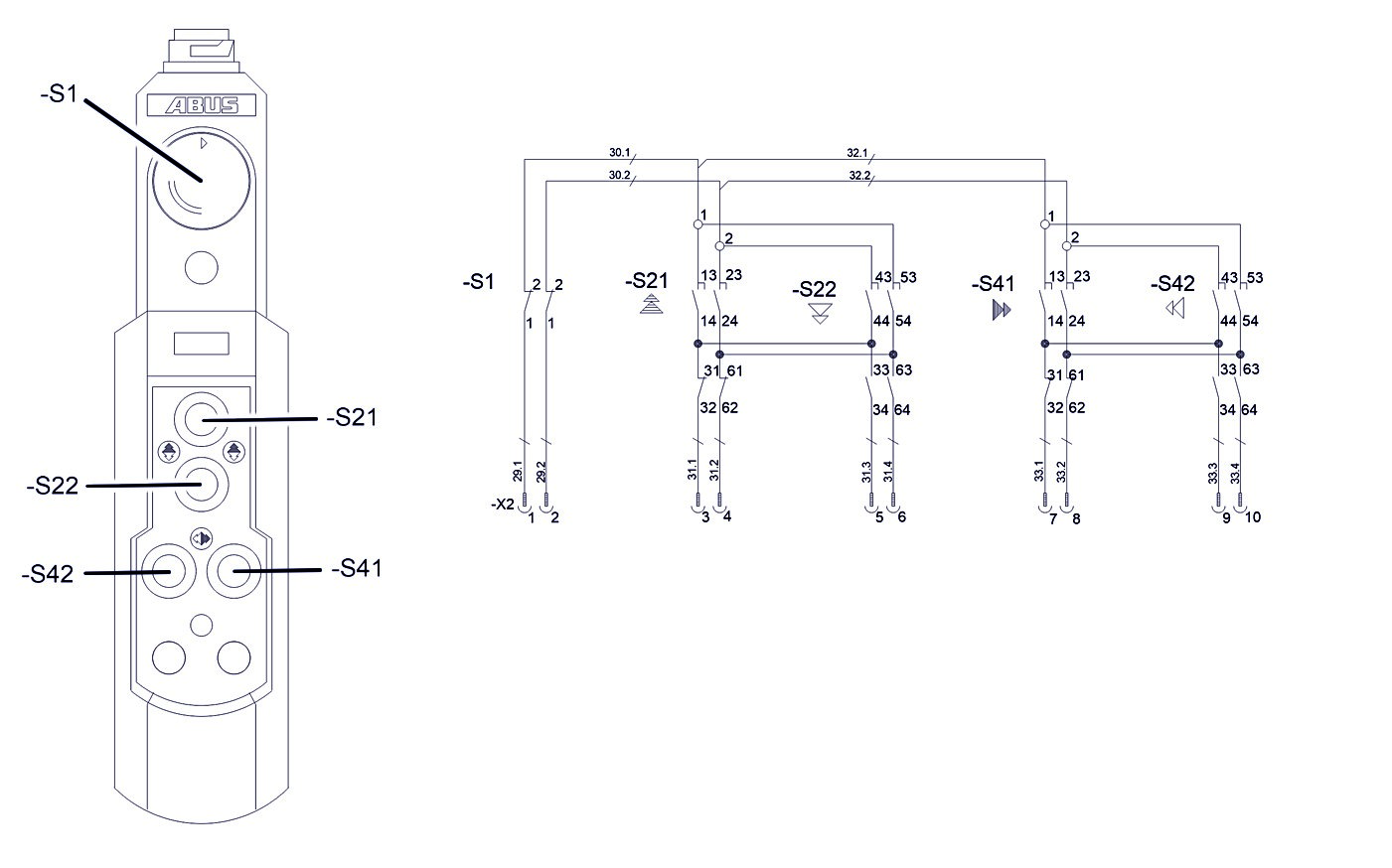

HT611 Direktsteuerung (N220) – Stromlaufplan

Bild anklicken für Vollbild







HT611 Direktsteuerung (N222K/S) – Stromlaufplan

Bild anklicken für Vollbild

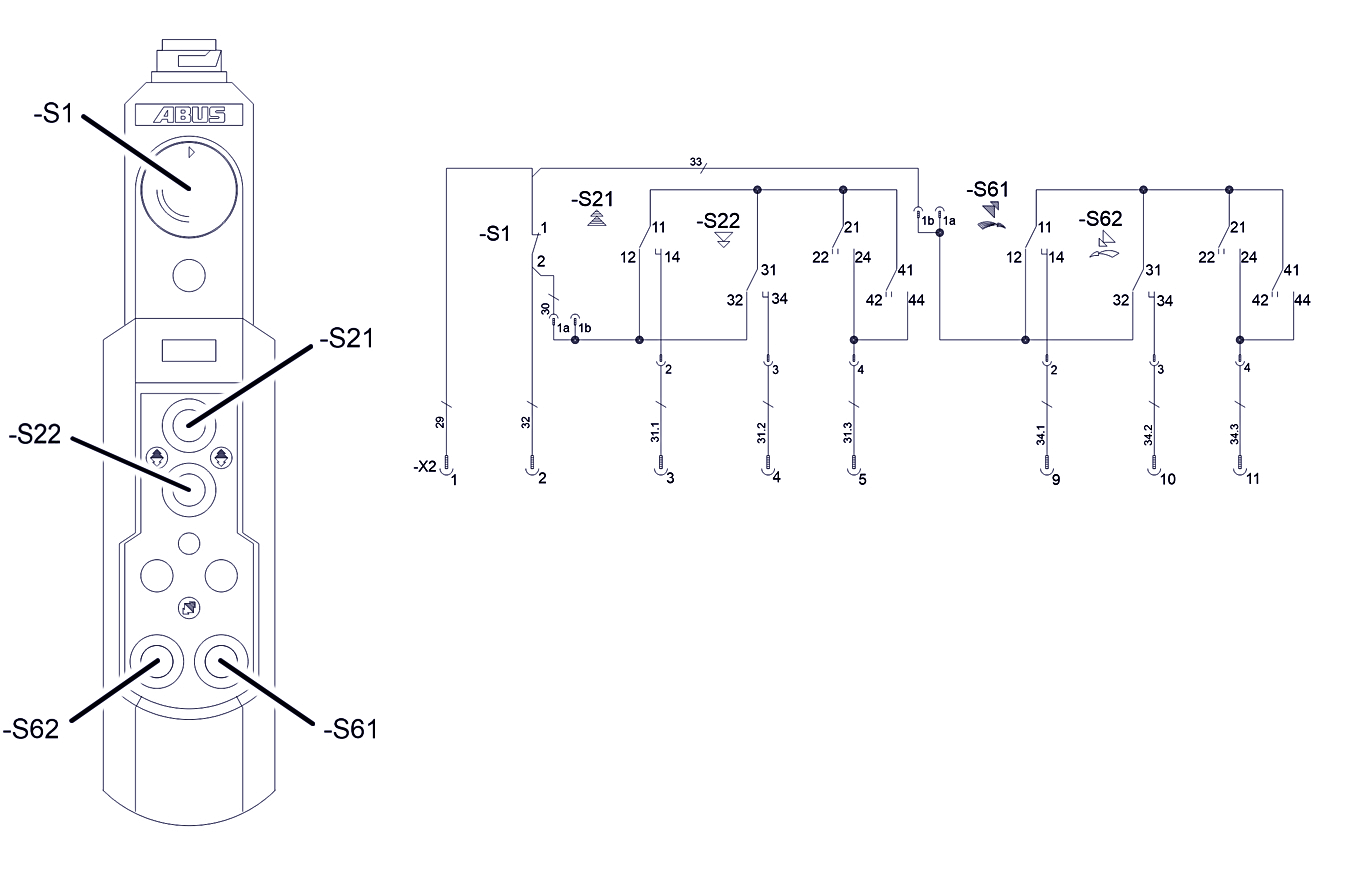

HT611 Elektronik-Steuerung (N202K/S) – Stromlaufplan

Bild anklicken für Vollbild

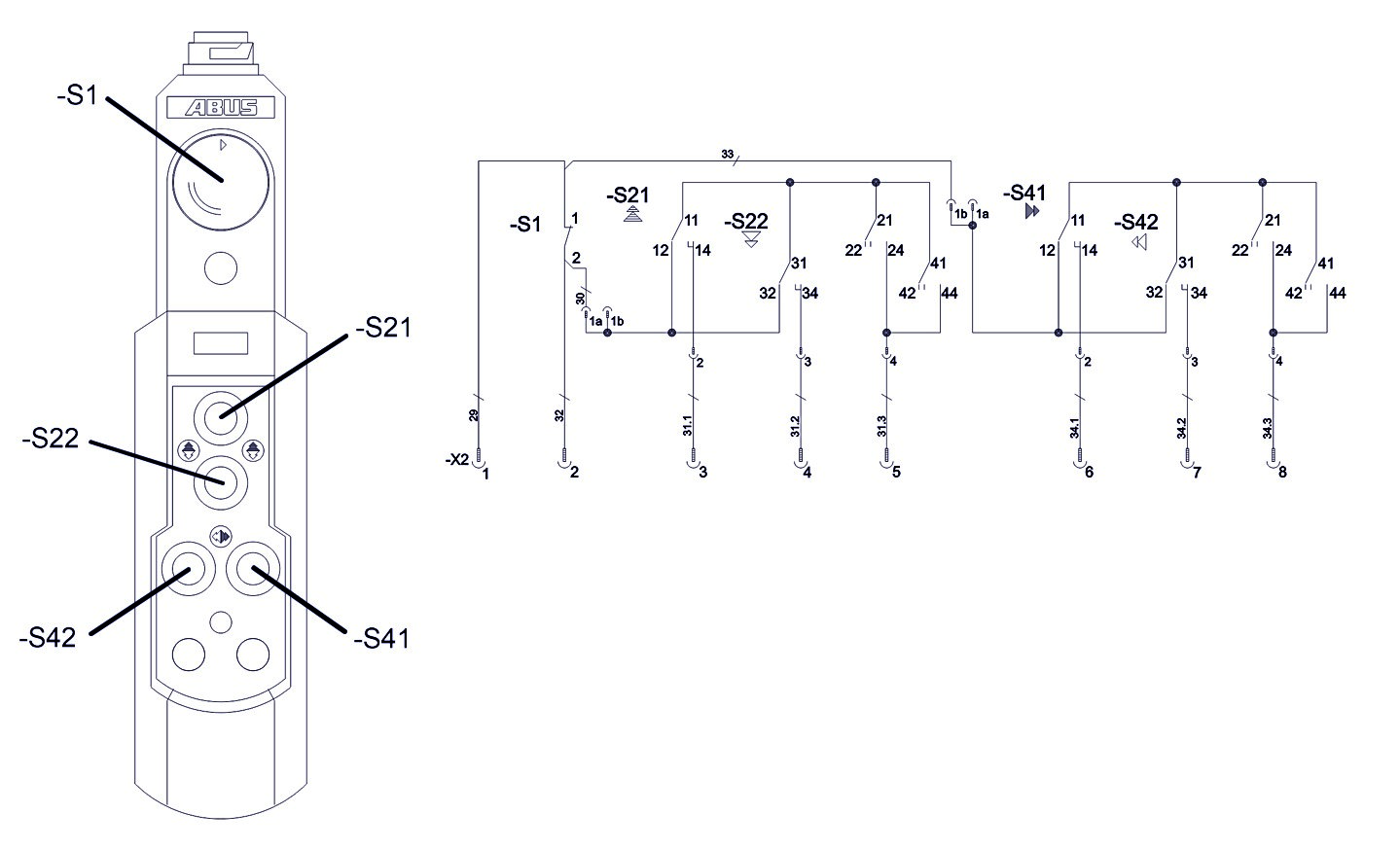

HT611 Elektronik-Steuerung (N220) – Stromlaufplan

Bild anklicken für Vollbild







HT611 Elektronik-Steuerung (N222K/S) – Stromlaufplan

Bild anklicken für Vollbild

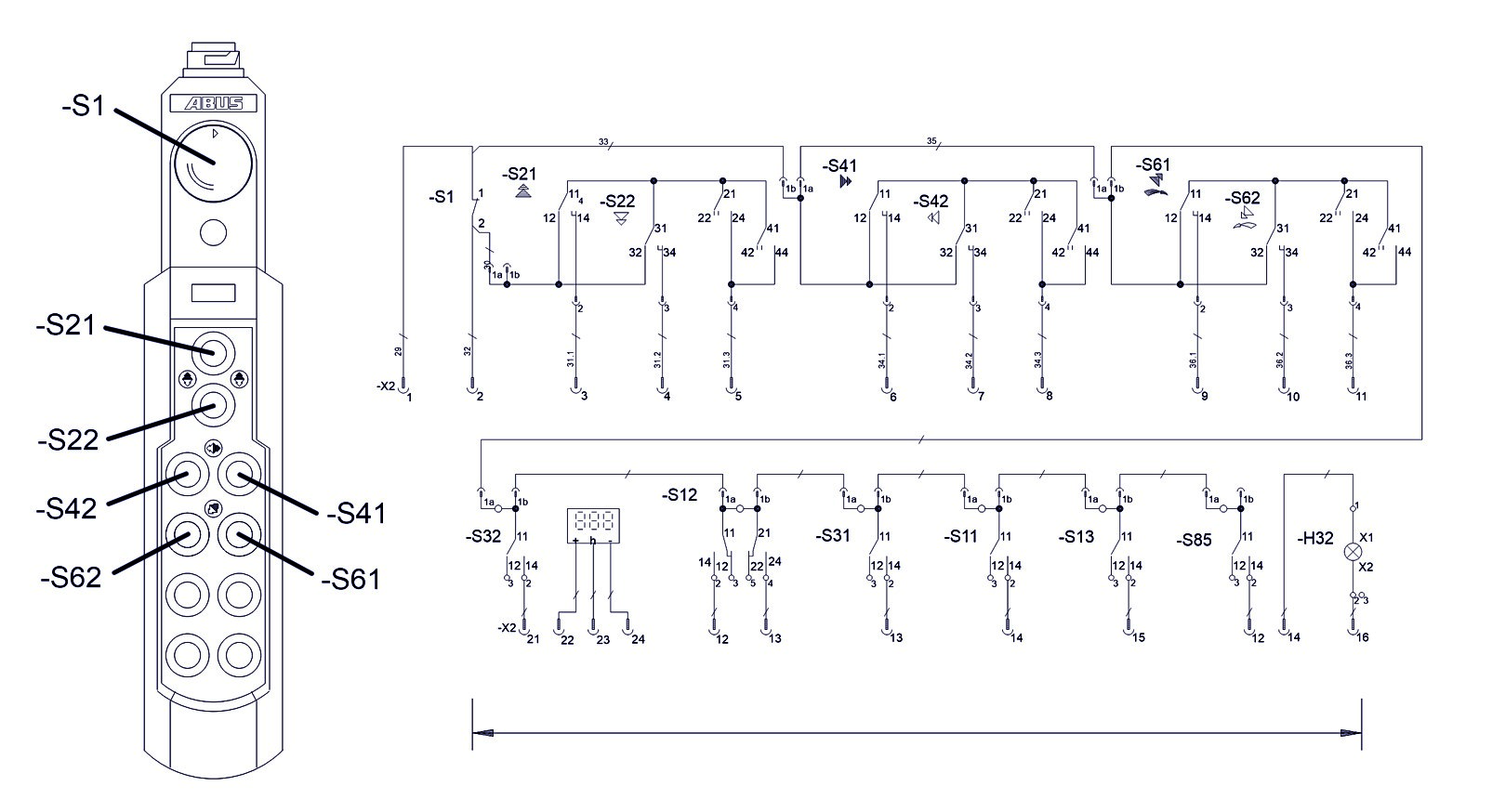

HT1011 Elektronik-Steuerung (N222K/S) – Stromlaufplan

Bild anklicken für Vollbild
