Gefahr durch Stromschlag! Im Gehäuse liegt an einigen Teilen Spannung an, die zum Stromschlag führen können. Dadurch können Personen getötet oder verletzt werden. Vor dem Öffnen des Hängetasters den Hängetaster oder den gesamten Kran vollständig ausschalten. |
Bajonettmutter aufschieben und
drehen.
Hängetaster von der
Schlauchsteuerleitung trennen.
|
Not-Halt |
|
|
| |
|
ABUS-Schild | |

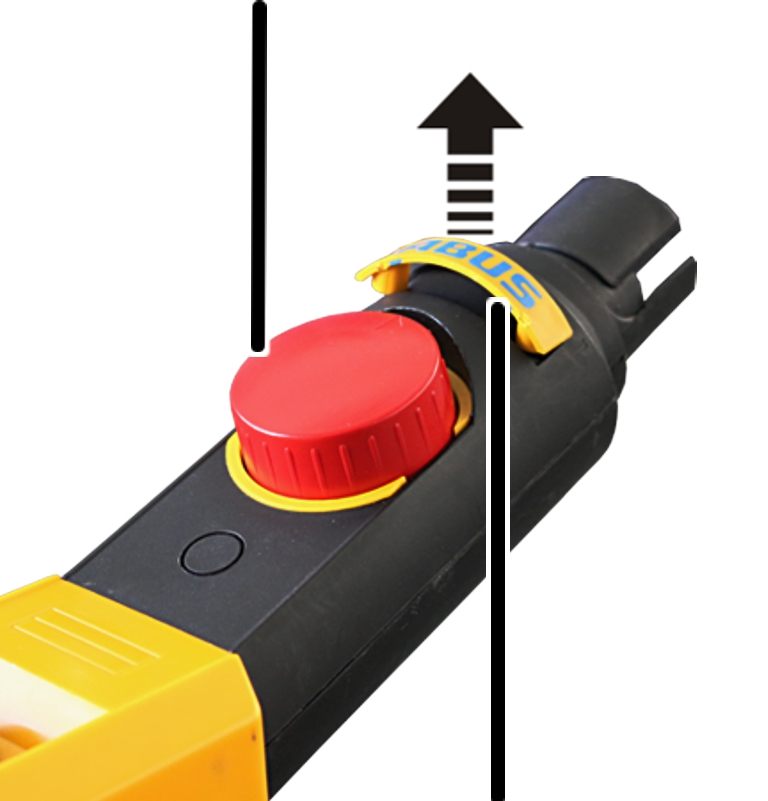

ABUS-Schild aus Not-Halt-Schale
heraushebeln.
Freigelegte Gewindefurchende Schrauben (2x) unter dem ABUS-Schild
lösen.
|
|
|
|
| |
|
|
Unterschale |

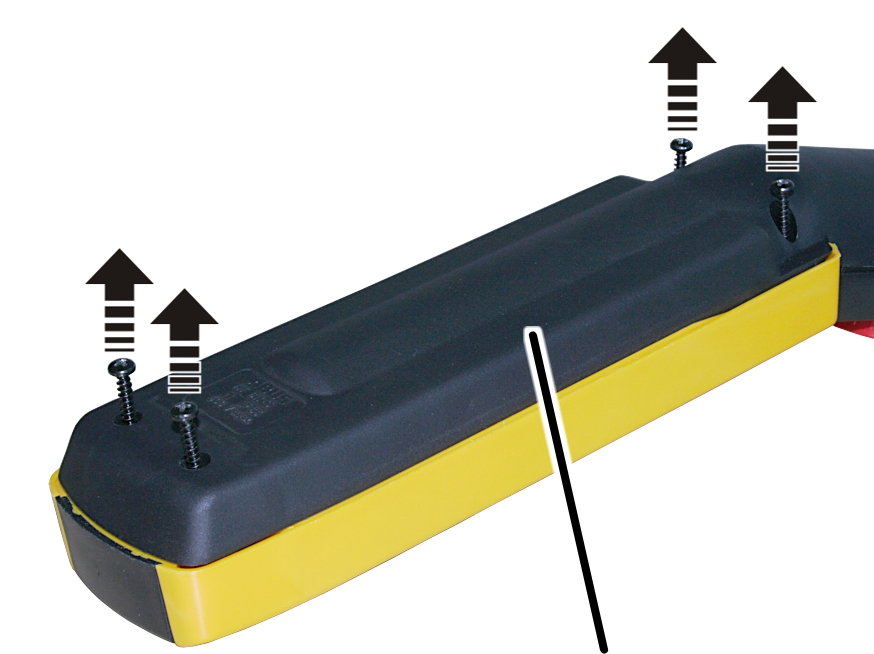

Gewindefurchende Schrauben (4x)
der Unterschale lösen.
Ober- und Unterschale
voneinander trennen.
|
|
|
|
|
Not-Halt |

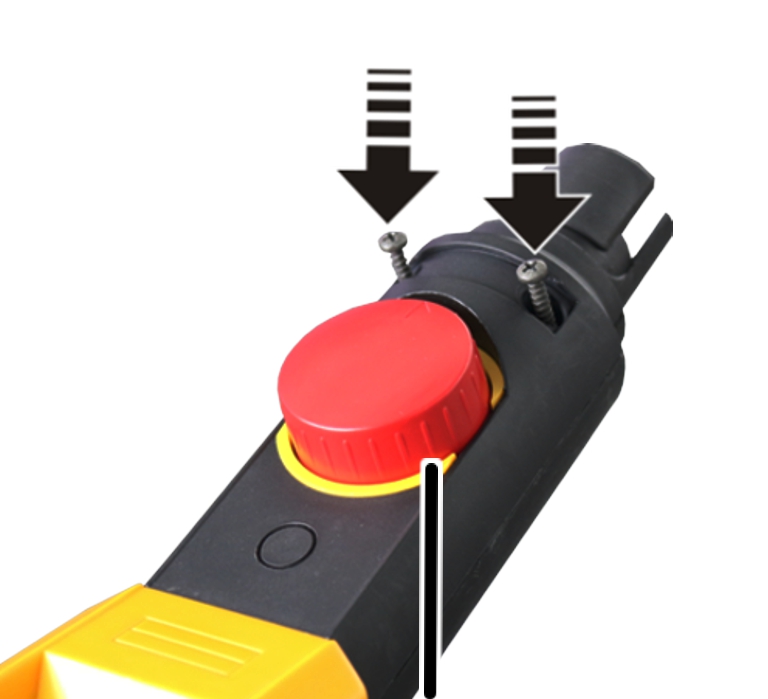

Not-Halt-SchaleUnterschale mit
Gewindefurchenden Schrauben 3x25mm (2x) auf Oberschalean schrauben. 0,8 Nm.
|
|
|
|
| |
|
|
Unterschale |

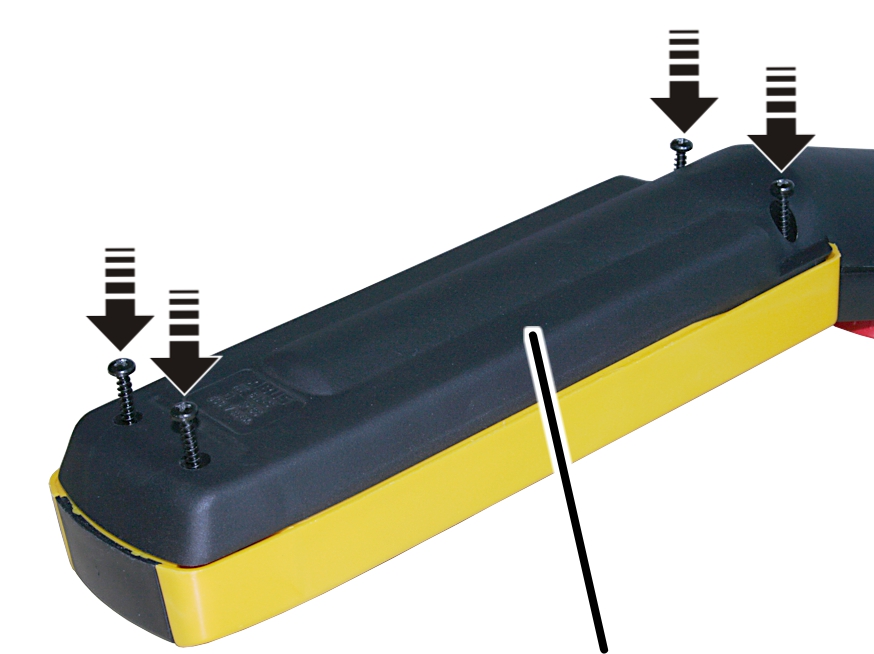

Unterschale mit
Gewindefurchenden Schrauben 3,5x25mm (4x) festschrauben. 0,8 Nm.
ABUS-Schild oberhalb des
Not-Halts in der Not-Halt-Schale einsetzen.
