Nur bei Hängetaster als
Ersatzsteuerung
Ist der Kran mit einem Hängetaster als Ersatzsteuerung
ausgerüstet, kann der Hängetaster genutzt werden, wenn der Funksender nicht zur
Verfügung steht.
|
|

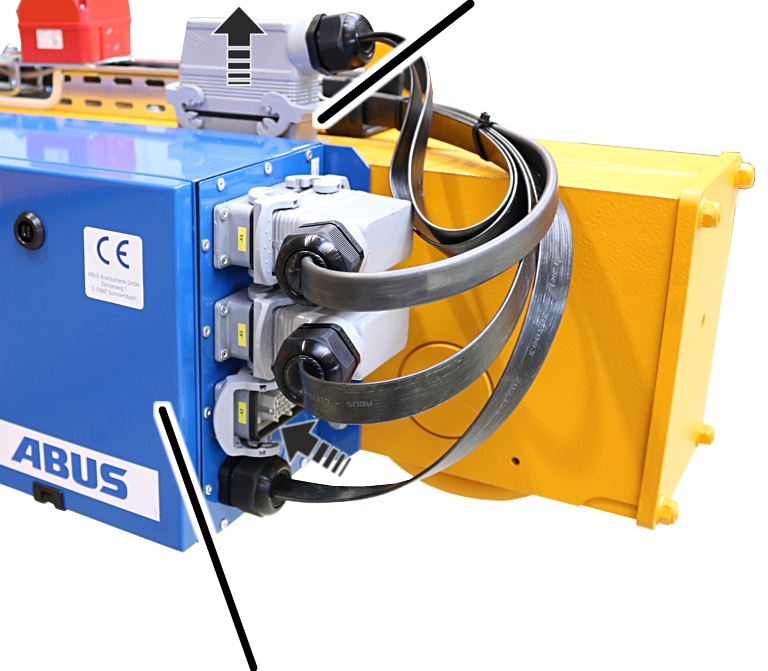

Parksteckdose |
|
|
|
Kranschützkasten |
|
Anschlussleitung des Funkempfängers an der
Kransteuerung abziehen.
Anschlussleitung der
verfahrbaren Steuerung von der Parksteckdose abziehen und an der Kransteuerung
einstecken.
Anschlussleitung des
Funkempfängers an der Parksteckdose einstecken.
Hängetaster mit der
Steuerleitung in den Arbeitsbereich bringen.
Steuerleitung des Hängetasters
an der verfahrbaren Steuerung einstecken.
Nur bei ABUControl
Beim Betrieb des Krans mit dem Hängetaster als
Ersatzsteuerung wird unabhängig von der KranOS-Einstellung die stufenlose
Bewegungssteuerung aktiv.
Kupplung vom
Empfänger abziehen
|

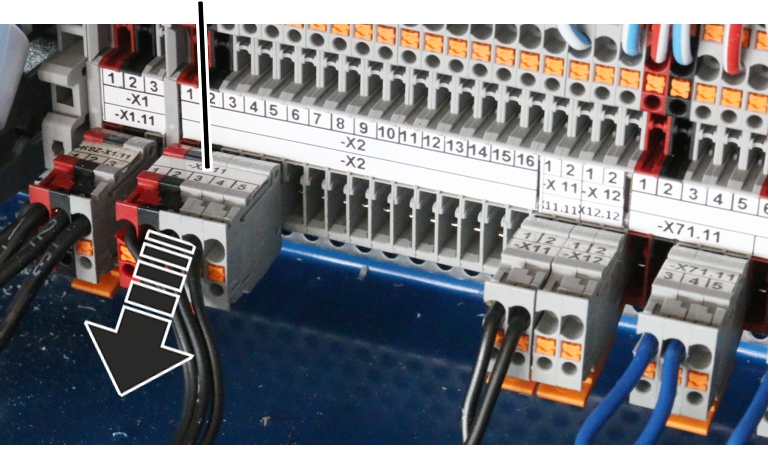

Buchsenleiste X2 |
|
|
|
Kranschützkasten öffnen.
Buchsenleiste X2 suchen.
Buchsenleiste abziehen.
Kupplung vom
Hängetaster einstecken
Die
Buchsenleisten vom Hängetaster sind bereits in den Kranschützkasten geführt und
dort bereitgelegt.
|

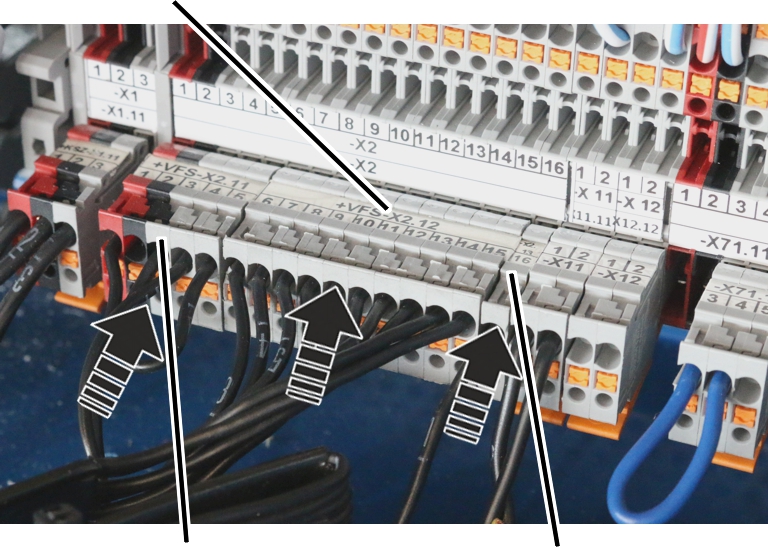

Buchsenleiste X2 12 |
|
|
|
|
Buchsenleiste X2 11 |
Buchsenleiste X2 13 |
Buchsenleiste vom Hängetaster
einstecken:
─
Buchsenleiste X2.11 (Klemme 1 bis 5)
─
Buchsenleiste X2.12 (Klemme 6 bis 15)
─
Buchsenleiste X2.13 (Klemme 16 bis 27. Je nach Ausstattung des Krans sind nur
einzelne oder nicht alle hier beschriebenen Klemmen vorhanden)
─
Buchsenleiste X2.14 (Klemme 28 bis 38. Je nach Ausstattung des Krans sind nur
einzelne oder nicht alle hier beschriebenen Klemmen vorhanden oder die
Buchsenleiste entfällt komplett)
