Ersatz-Steuerleitung anschließen

Falls Kontakt 24 am Buchsenteil nicht belegt ist, ist diese Position mit einem Codierstift versehen. Der Codierstift verhindert, dass versehentlich an einer Steuerleitung mit Schützsteuerung eine Schlauchsteuerleitung mit einem Hängetaster mit Direktsteuerung (HT–D) angeschlossen wird.



Nur bei Schützsteuerung

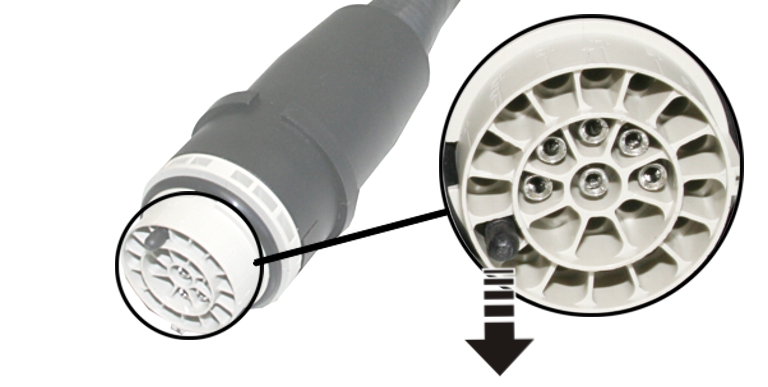

*   Codierstift mit einer Zange entfernen.







Nur bei Direktsteuerung



*   Codierstift mit einer Zange an der gekennzeichneten Sollbruchstelle abrechen.

●   Der Codierstift kann nicht mehr entfernt werden. Er verhindert, dass die Steuerleitung an einem Kran mit Schützsteuerung eingesteckt werden kann.
