Uniquement pour fin de course translation
Le fin de course translation doit être monté sur l'un des deux châssis latéraux. Il peut être monté sur le même tube carré que l'alimentation électrique ou sur un propre tube carré. Il peut être monté sur un tube carré vertical ou horizontal.
Déterminer la position
|
|
Came de contact |
|
| |
|
Fin de course translation |
|

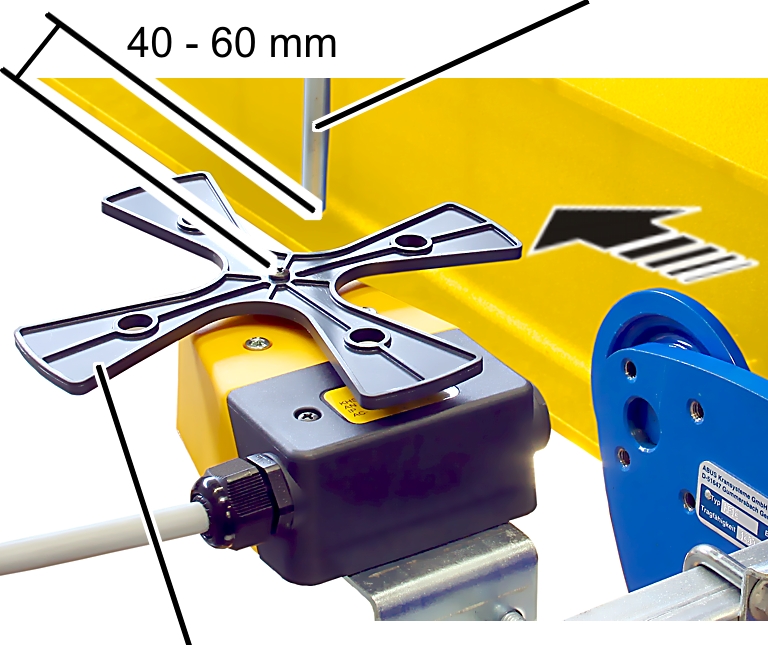

Sélectionner la position du fin
de course translation de manière à ce que la came de contacteur actionne le fin
de course translation à une distance de 40 à 60 mm du point central.
|
|
Risque de dysfonctionnement ! Si l'on visse trop fermement l'interrupteur à levier en croix, il se peut que des pièces se bloquent à l'intérieur et qu'il ne fonctionne plus correctement. Respecter le couple de serrage de 3 Nm. |
|
Étrier fileté | |
|
| |
|
interrupteur à levier en croix |
|

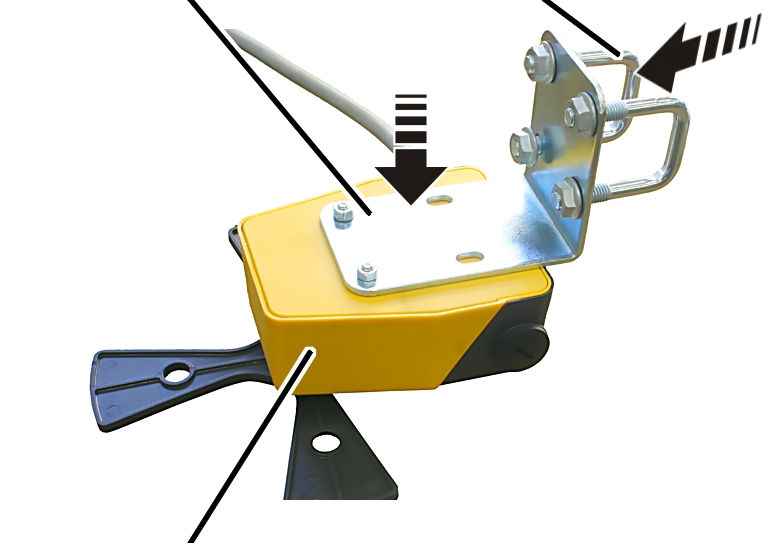

Monter l'équerre de fixation
avec les 2 vis à tête cylindrique M5x50 sur l'interrupteur à levier en
croix.
Visser fermement l'équerre de
fixation avec les 2 rondelles de blocage et les 2 écrous hexagonaux M5.
3 Nm.
Placer les 2 étriers filetés
dans l'équerre de fixation.
Visser sans serrer les 4 écrous
à côtes M8.
|
Interrupteur à levier en croix |
|
|
| |
|
|
Écrou à côtes |

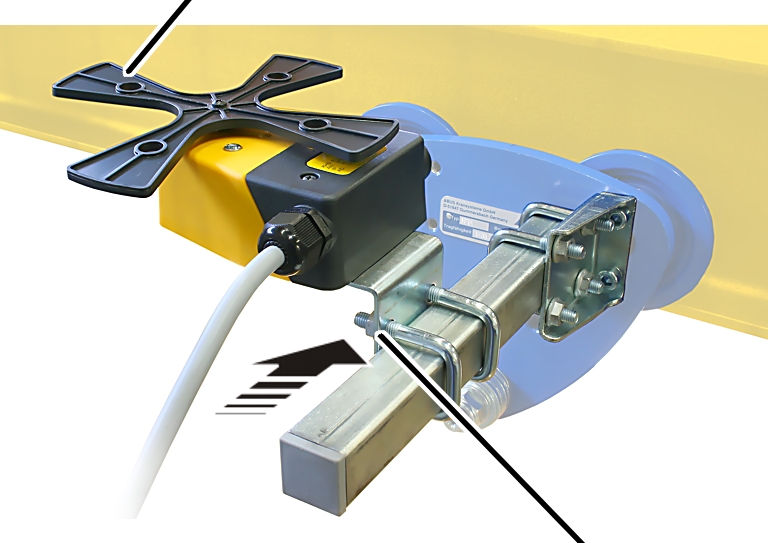

Tourner le fin de course translation
en position 0.
La position de l'interrupteur à levier en croix est indiquée par une flèche qui est tournée dans une autre position selon l'état d’enclenchement.
Tenir le fin de course
translation contre le tube carré de manière à ce que la came de contact actionne
le fin de course translation.
Visser le fin de course
translation au tube carré vertical avec 2 brides pour tuyau. 15 Nm
Raccordement de l'interrupteur à levier en croix
Poser le câble de connexion.
Fixer le câble de connexion avec
des serre-câbles, des fixations de câble et des colliers adhésifs.
