Sélectionner la possibilité
appropriée parmi les variantes suivantes et effectuer le montage.L'entraîneur de courant doit être monté sur l'un des deux châssis latéraux. Il tire dans un sens et dans l'autre les câbles de l'alimentation électrique (guirlande d'alimentation, ligne de contact, chenille porte-câble, ...) parallèlement au chariot de translation.
L'entraîneur de courant doit être monté de différentes façons en fonction du pont (pont roulant, potence, pont HB), de la hauteur de la poutre en I, du type d'alimentation électrique (guirlande d'alimentation, ligne de contact, chenille porte-câble) et d'autres caractéristiques du pont.
Sélectionner la possibilité
appropriée parmi les variantes suivantes et effectuer le montage.
Montage vertical de l'entraîneur de courant sur le côté droit du châssis latéral :
Normalement, l'entraîneur de courant est monté verticalement sur le côté droit du châssis latéral.
|
| |
|

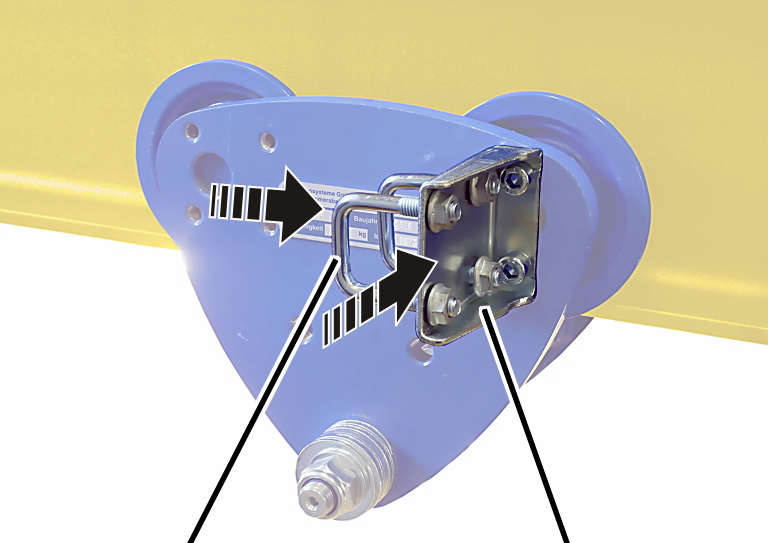

Étrier fileté |

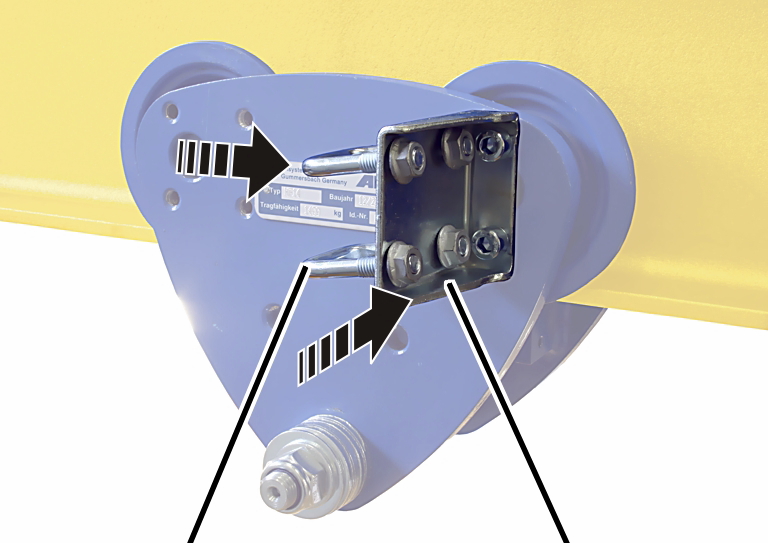

Support HF/EF |
Visser le support HF/EF (sans
forcer) avec les 2 vis à tête cylindrique M8x10 sur le châssis latéral.
Placer les 2 étriers filetés
dans le support HF/EF.
Visser sans serrer les 4 écrous
à côtes M8.
|
| |
|

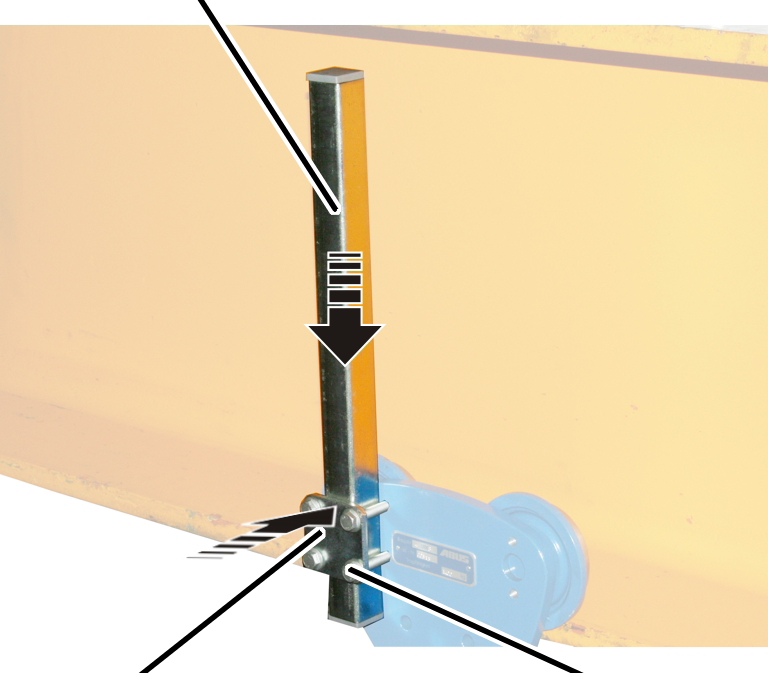

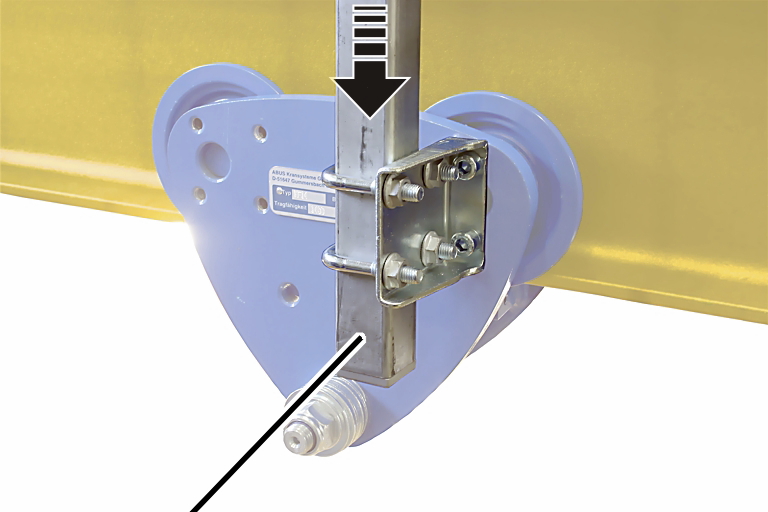

Tube carré |
|
Introduire le tube carré
vertical.
Raccourcir si nécessaire le tube
carré.
Visser sans forcer les 4 écrous
à côtes M8.
Montage vertical de l'entraîneur de courant sur le côté gauche du châssis latéral :
En fonction de l'alimentation électrique utilisée, il peut s'avérer nécessaire de monter verticalement l'entraîneur de courant sur le côté gauche du châssis latéral.
|
Tube carré vertical |
| |
|
| ||
|
Bride pour tuyau |
Vis à côtes M8x45 | |
Visser sans serrer la bride pour
tuyau avec 4 vis à côtes M8x45 sur le châssis latéral.
Introduire le tube carré
vertical.
Raccourcir si nécessaire le tube
carré.
Visser les 4 vis à côtes M8x45
sans forcer.
En fonction de l'alimentation électrique utilisée, il peut s'avérer nécessaire de monter un tube carré horizontal supplémentaire sur le tube carré vertical.
|

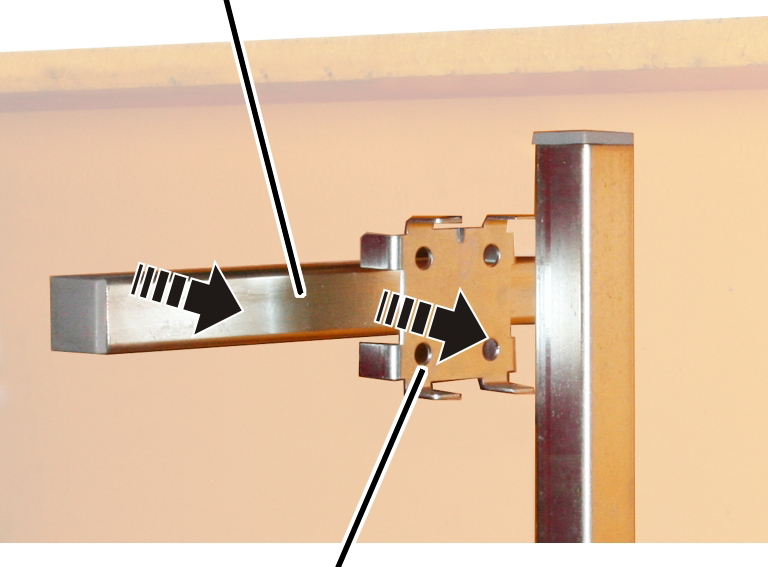

Tube carré horizontal |
|
|
| |
Tenir le tube carré horizontal
contre le tube carré vertical.
Raccourcir, si nécessaire, le
tube carré horizontal.
|
Tube carré horizontal |
|
|
|
Bride de fixation rectangulaire |
Placer la bride de fixation
rectangulaire entre les deux tubes carrés.
|

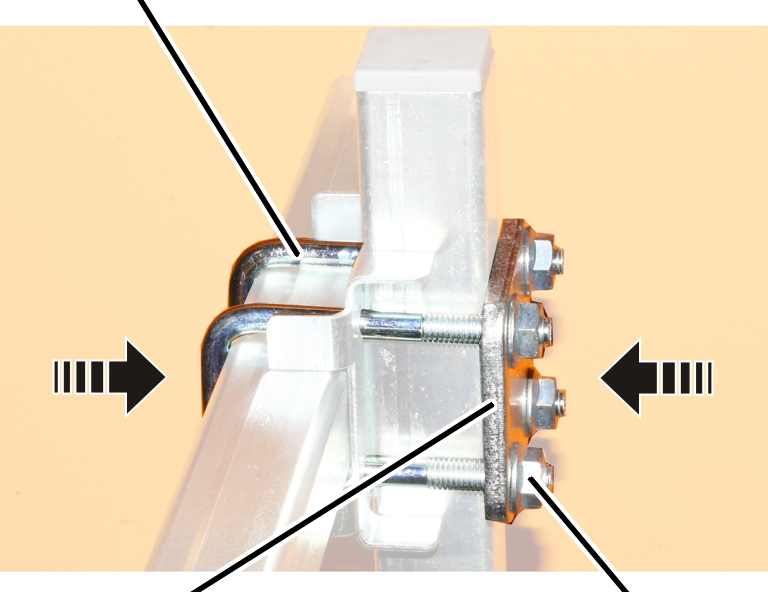

Étrier fileté | |
|
| |
|
Plaque |
Écrou à côtes M8 |
Placer l'étrier fileté sur les
deux tubes carrés et enfiler la plaque de la bride pour tuyau.
Visser sans forcer les 4 écrous
à côtes M8.
En fonction de l'alimentation électrique utilisée, il peut s'avérer nécessaire de monter horizontalement l'entraîneur de courant sur le châssis latéral.
|
| |
|
Étrier fileté |
Support HF/EF |
Visser le support HF/EF (sans
forcer) avec les 2 vis à tête cylindrique M8x10 sur le châssis latéral.
Placer les 2 étriers filetés
dans le support HF/EF.
Visser sans serrer les 4 écrous
à côtes M8.
|
| |
|

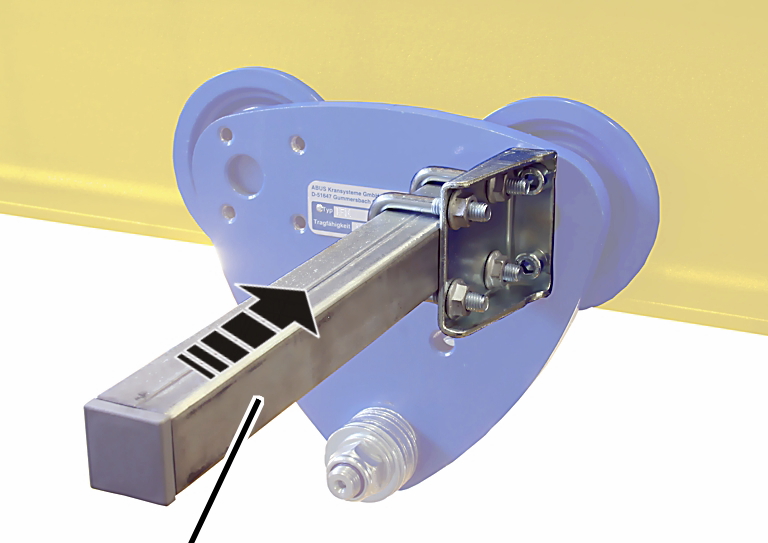

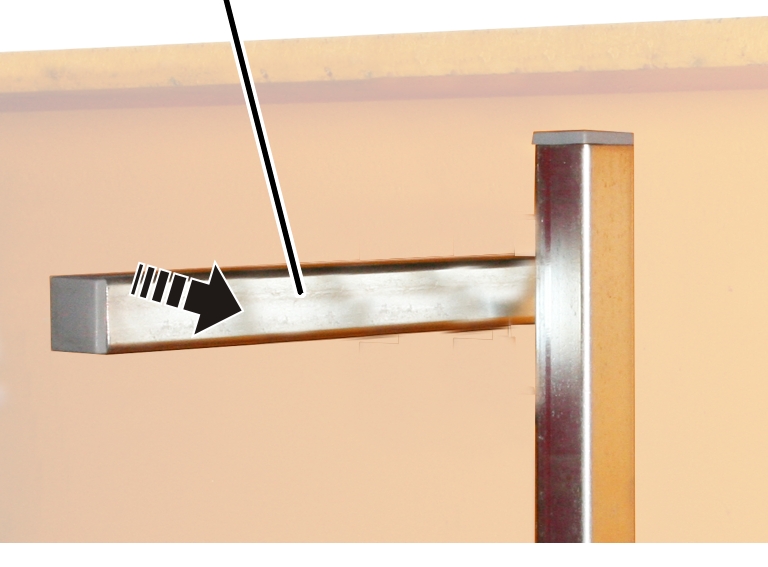

Tube carré |
|
Introduire le tube carré
horizontal.
Raccourcir si nécessaire le tube
carré.
Visser sans forcer les 4 écrous
à côtes M8.
|
| |
|

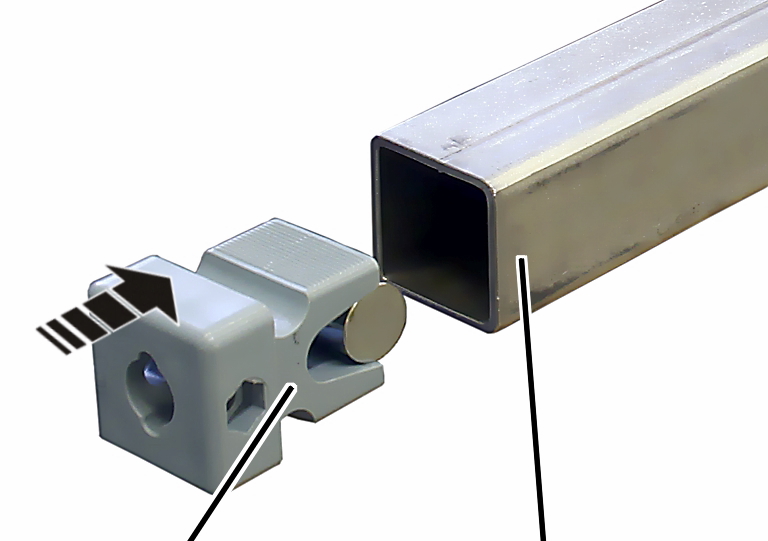

Clavette |
Tube carré |
Introduire la clavette dans le
tube carré horizontal ou vertical.
Serrer la vis dans la clavette
jusqu'à ce que la clavette soit bien fixée dans le tube carré.
|
|

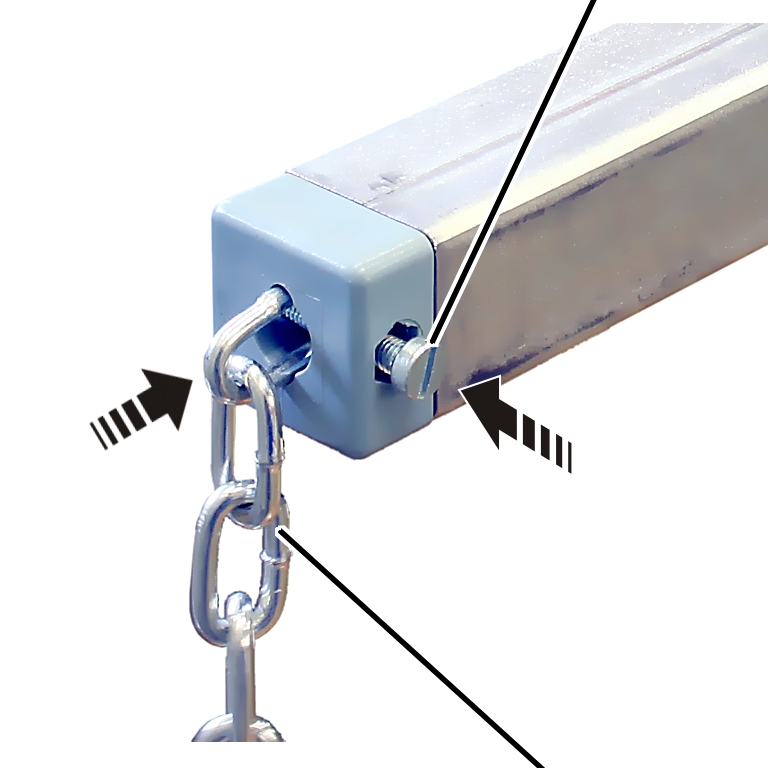

Vis à tête cylindrique |
|
| |
|
|
Chaîne |
Introduire par l'avant la chaîne
dans la clavette.
Introduire la vis à tête
cylindrique latéralement dans la clavette et la visser manuellement avec un
écrou autobloquant.
Relier la chaîne au chariot
porte-câble de la guirlande d'alimentation.
|
|
Pièces de la chenille porte-câble |
|
| |
Fixer les pièces de la chenille porte-câble
(fixation de la boucle et élément de raccordement) sur le tube d'entraînement
avec l'axe et le clip de sécurité SL.
|
Serre-câble |
Câble plat | |
|
| ||
|
Élément de raccordement |
Chenille porte-câble | |
Faire sortir le câble plat de la
chenille porte-câble et le faire passer autour de la fixation de la boucle.
Avec un serre-câble, fixer le
câble plat sur la partie supérieure de la fixation de la boucle.
Introduire la chenille
porte-câble dans l'élément de raccordement jusqu'à enclenchement.
