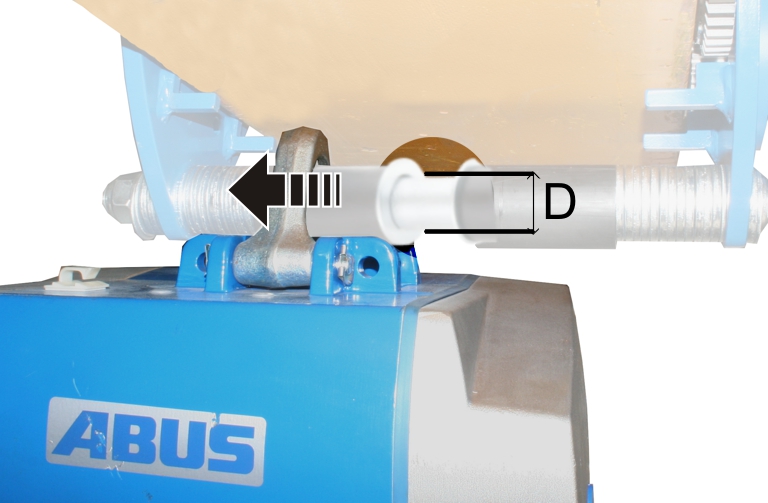

Soulever le palan à chaîne et le
pousser par côté pour dégager l'axe du chariot de translation.
|
Chariot de translation |
Ø axe du chariot de translation D nouveau |
Ø axe du chariot de translation D min |
|
HF 3 |
22 mm |
19 mm |
|
HF 6 |
30 mm |
26 mm |
|
HF 14 EF 14 |
34 mm |
30 mm |
|
HF 22 EF 22 |
50 mm |
44 mm |
|
HF 36 EF 36 |
60 mm |
54 mm |
|
EF 50 |
70 mm |
67 mm |
Si l'axe du chariot de
translation est plus fin, à un endroit, , que la valeur D min., remplacer
l'axe du chariot de translation par un axe neuf.
Replacer le palan à chaîne au
centre de l'axe du chariot de translation entre les deux bagues
d'écartement.
