Premontaje del carro

El ancho de vía del carro se adapta al ancho de la brida con varios aros distanciadores.

En la tabla pueden leerse los suplementos de brida FZ necesarios según el tipo de carro (HF o EF) y según el tamaño.

Insertar los casquillos (2x) con anillos distanciadores (2x) centrados entre ellos sobre el bulón del mecanismo de traslación.

Insertar los aros distanciadores de 2,5 mm y 5 mm de igual forma a la izquierda y a la derecha sobre el bulón del mecanismo de traslación hasta alcanzar el ancho de vía S calculado.

A la derecha y a la izquierda debe haber la misma cantidad de aros distanciadores del mismo grosor. Con ello, el polipasto de cadena colgará luego bien centrado bajo el carro y cargará las roldanas uniformemente.

Conserve al menos un aro distanciador de 5 mm para cada lado, y no los utilice por ahora.

Sólo para el carro a empuje HF

Placas laterales

Inserte las placas laterales (2x) izquierda y derecha sobre el bulón del mecanismo de traslación.

Sólo para el carro eléctrico EF

Placa lateral, no accionada

	Placa lateral, accionada

Inserte la placa lateral no accionada y la placa lateral accionada (roldanas con corona dentada) a la izquierda y a la derecha sobre el bulón del mecanismo de traslación.

Si hay: inserte los demás aros distanciadores de 2,5 mm y 5 mm de forma uniforme a la izquierda y a la derecha sobre el bulón del mecanismo de traslación.

Inserte al menos un aro distanciador de 5 mm en cada lado (los que sobraron al adaptar el bulón del mecanismo de traslación).

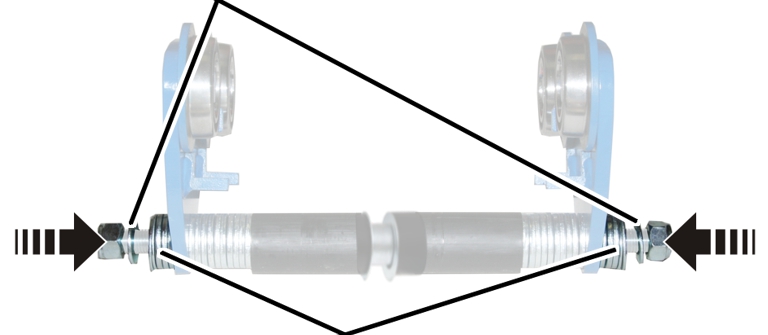

Coloque una tuerca autoblocante a la izquierda y a la derecha sólo unas cuantas vueltas al bulón. Las placas laterales deben estar aún sueltas, inclinables y girables.

Sólo con carros eléctricos EF 14 y EF 22 (con anchos de brida estrechos y determinados polipastos de cadena)

Este paso se aplica sólo al carro eléctrico EF 14 y EF 22 con anchos de brida estrechos y polipastos de cadena ligeros.

Montaje del contrapeso

Los carros eléctricos pequeños necesitan un contrapeso cuando se montan con anchos de brida estrechos y polipastos ligeros. Los carros eléctricos pequeños necesitan un contrapeso cuando se montan con anchos de brida estrechos y polipastos ligeros.

Si se ha suministrado un contrapeso:

	Tornillo hexagonal M10x30

Contrapeso

Sujetar el contrapeso junto a la placa lateral no accionada.

Atornillar bien a mano el contrapeso con el tornillo hexagonal M 10x30 (2x).

Tamaño	FZ para HF [mm]	FZ para EF [mm]
3	25 mm	-
6	25 mm	-
14	23 mm	35 mm
22	30 mm	41 mm
36	30 mm	41 mm
50	62 mm	62 mm

Aros distanciadores	Casquillos

Aros distanciadores	Aros distanciadores
