Technische Daten

Maße und Gewichte:

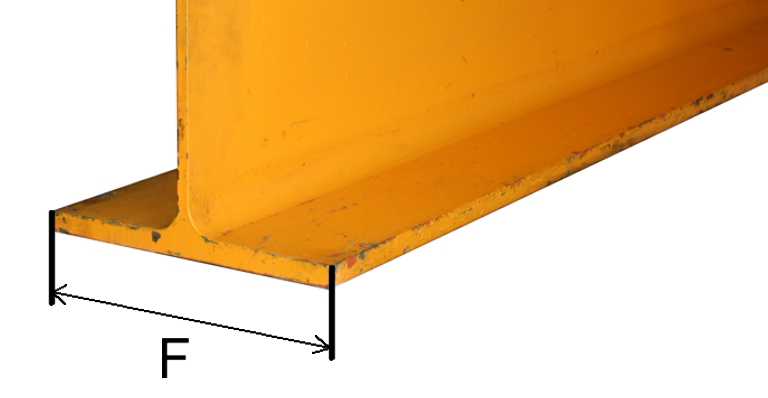

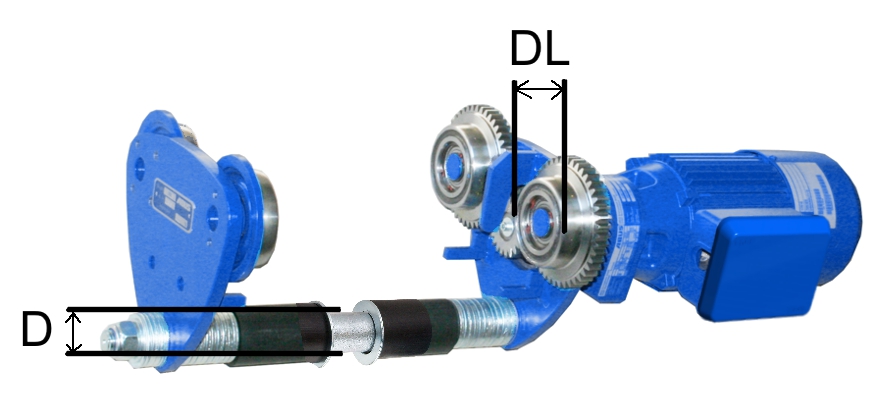

Typ	Flanschbreite F [mm]	Gewicht Fahrwerk [kg]	Zus. Gewicht Fahrantrieb [kg] bei EF	Tragfähigkeit [kg]	Laufrad-Ø DL [mm]	Bolzen-Ø D [mm]
HF 3	42 – 120 121 – 180	4,1 4,5		300 30	56	22
HF 6	42 – 120 121 – 220	6,0 6,7		580 580	65	30
HF 14 und EF 14	64 – 125 126 – 200 201 – 300 301 - 400	11,0 11,9 12,9 13,6	20,0	1400 1400 1400 1150	80	34
HF 22 und EF 22	82 – 150 151 – 200 201 – 300 301 - 400	23,8 24,8 26,9 28,4	20,0	2200 2200 2200 1800	112	50
HF 36 und EF 36	90 – 155 156 – 200 201 – 300 301 - 400	28,6 29,9 32,2 34,4	20,0	3600 3600 3600 2900	112	60
EF 50	100 – 190 200 – 300	87,8 94,8	30,0	5000	140	70

Tabelle: Maße und Gewichte. Tragfähigkeit bezieht sich auf Einstufung 2m nach FEM 9511.

Elektrischer Anschluss Bremse:

Fahrantrieb	Spannung	Elektrische Leistung
EF 80 / 112	195 VDC	21 W
EF 140	195 VDC	25 W

Umgebungsbedingungen bei Betrieb:


Umgebungstemperatur (für normalen Betrieb)	- 10°C und + 40°C
Umgebungstemperatur (bei verringerter Einschaltdauer)	+ 40°C bis 80°C

Geräuschemission:

Fahrwerk	Schalldruckpegel LP, m dB(A) in 4 m Abstand	Schallleistungspegel LW, m dB(A)
EF 80 / EF 112	67	84
EF 140	64	81

Tabelle: Geräuschemissionen in Anlehnung an DIN 45635, Teil 61 nach dem Substitutionsverfahren mit einer Schallleistungsquelle

In der Tabelle ist der Schalldruckpegel LP in einem Abstand von 4 m vom Fahrwerk angegeben. Mit dem Schallleistungspegel LW kann der Schalldruckpegel für beliebige Entfernungen berechnet werden.
