Strommitnehmer montieren

Der Strommitnehmer wird an einem der beiden Seitenschilde montiert. Er zieht die elektrischen Leitungen für die Stromzuführung (Schleppleitung, Schleifleitung, Energiekette, …) parallel zum Fahrwerk hin und her.



Abhängig vom Kran (Laufkran, Schwenkkran, HB-Kran), der Höhe des I-Trägers, der Art der Stromzuführung (Schleppleitung, Schleifleitung, Energiekette) und anderen Eigenschaften des Krans muss der Strommitnehmer unterschiedlich montiert werden.



*  Aus den folgenden Varianten die passende Möglichkeit auswählen und montieren.





Senkrechtes Quadratrohr als Strommitnehmer montieren

Strommitnehmer rechts am Seitenschild senkrecht montieren:

Normalerweise wird der Strommitnehmer rechts am Seitenschild senkrecht montiert.

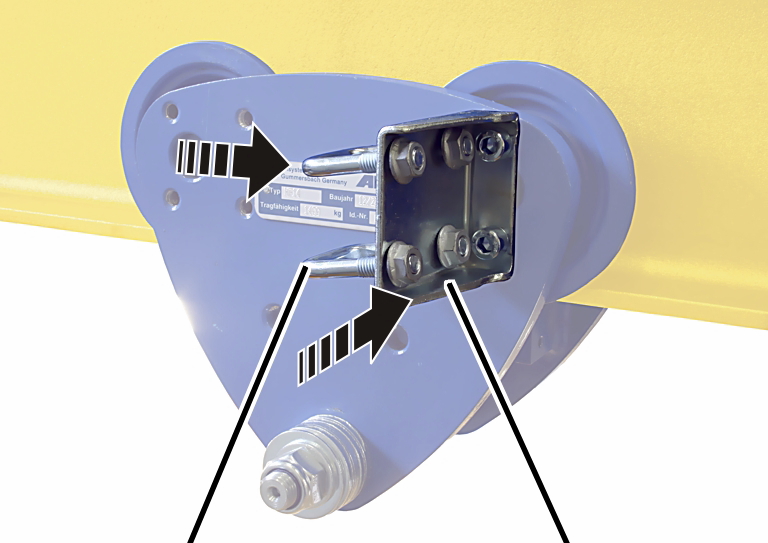

Gewindebügel

Halterung HF/EF

*  Halterung HF/EF mit Zylinderschrauben M8x10 (2x) handfest an Seitenschild schrauben.

*  Gewindebügel (2x) in Halterung HF/EF stecken.

*  Rippmuttern M8 (4x) lose anschrauben.

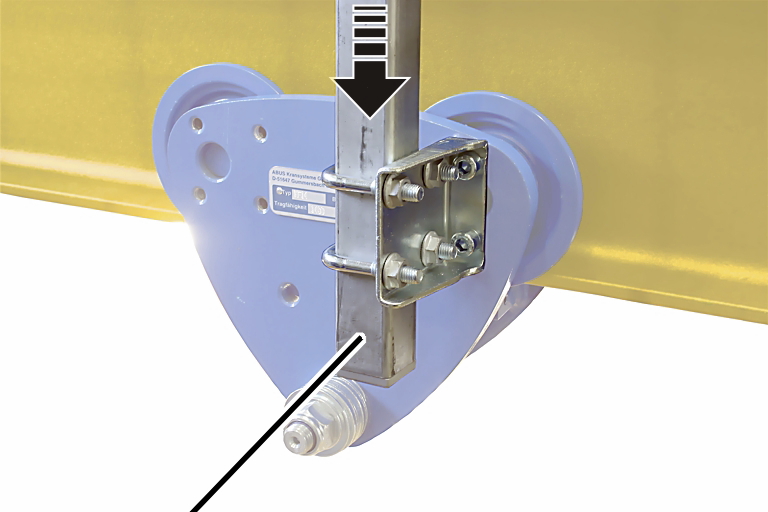

Quadratrohr



*  Senkrechtes Quadratrohr einschieben.

*  Bei Bedarf Quadratrohr kürzen.

*  Rippmuttern M8 (4x) handfest festschrauben.





Strommitnehmer links am Seitenschild senkrecht montieren:

Je nach Stromzuführung kann es alternativ nötig sein, den Strommitnehmer links am Seitenschild senkrecht zu montieren.

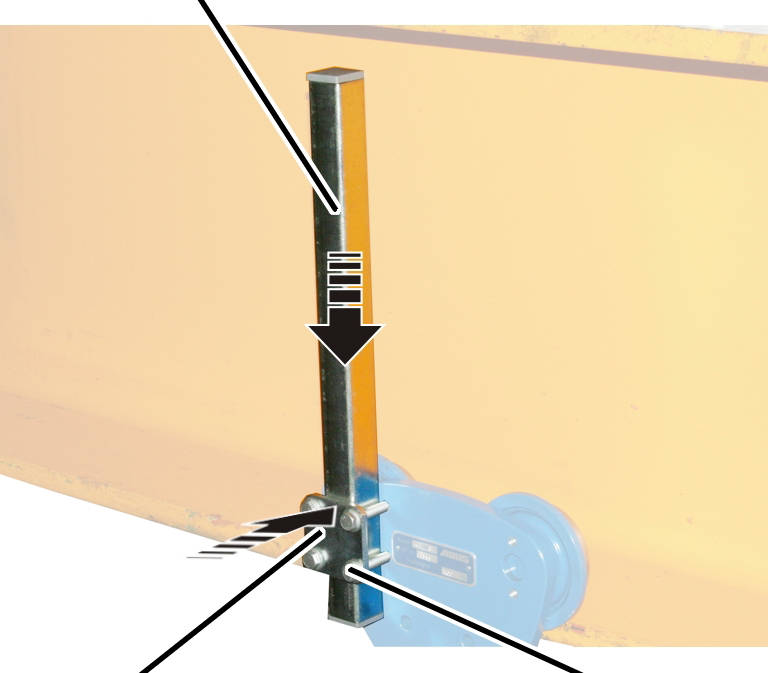

Senkrechtes Quadratrohr



Rohrschelle

Rippschraube M8x45

*  Rohrschelle mit Rippschrauben M8x45 (4x) am Seitenschild lose anschrauben.

*  Senkrechtes Quadratrohr einschieben.

*  Bei Bedarf Quadratrohr kürzen.

*  Rippschrauben M8x45 (4x) handfest festschrauben.





Zusätzlich ein waagerechtes Quadratrohr montieren

Je nach Stromzuführung kann es nötig sein, ein zusätzliches waagerechtes Quadratrohr an das senkrechte Quadratrohr zu montieren.

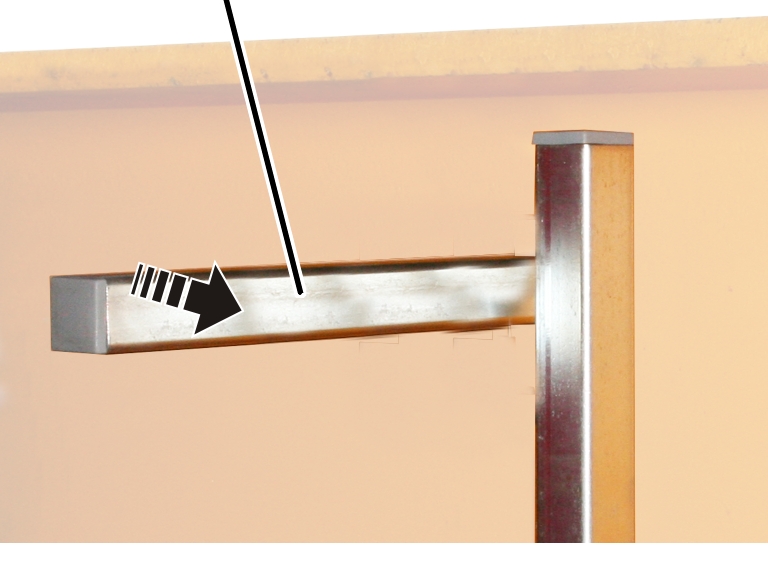

Waagerechtes Quadratrohr



*  Waagerechtes Quadratrohr an das senkrechte Quadratrohr halten.

*  Waagerechtes Quadratrohr bei Bedarf kürzen.





Nur bei Energiekette als Stromzuführung



Waagerechtes Quadratrohr

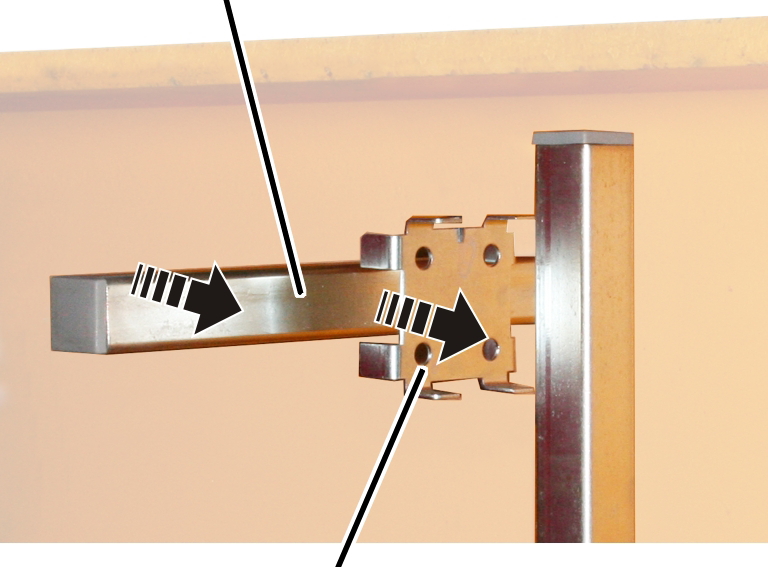

Kreuzschelle

*  Kreuzschelle zwischen die beiden Quadratrohre schieben.

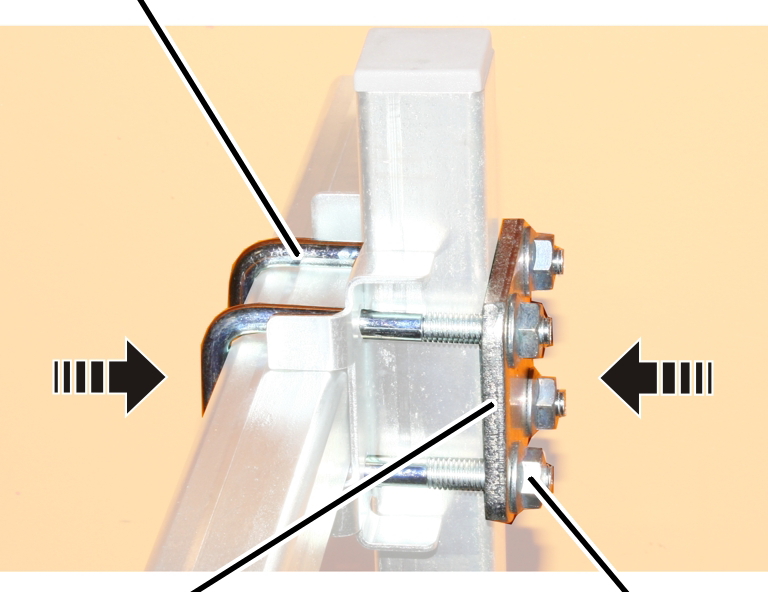

Gewindebügel

Platte

Rippmutter M8

*  Gewindebügel über beide Quadratrohe schieben und die Platte für die Rohrschelle aufschieben.

*  Rippmutter M8 (4x) handfest festschrauben.





Nur ein waagerechtes Quadratrohr als Strommitnehmer montieren

Je nach Stromzuführung kann es alternativ nötig sein, den Strommitnehmer waagerecht am Seitenschild zu montieren.

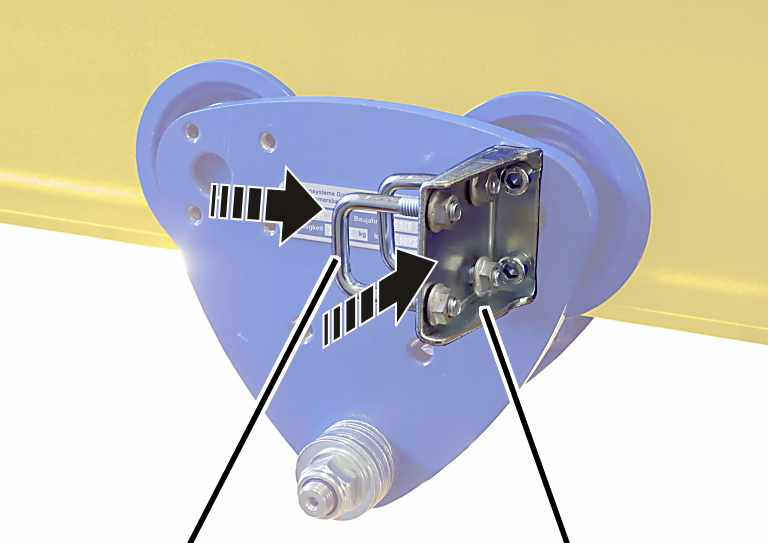

Gewindebügel

Halterung HF/EF

*  Halterung HF/EF mit Zylinderschrauben M8x10 (2x) handfest an das Seitenschild schrauben.

*  Gewindebügel (2x) in die Halterung HF/EF stecken.

*  Rippmuttern M8 (4x) lose anschrauben.

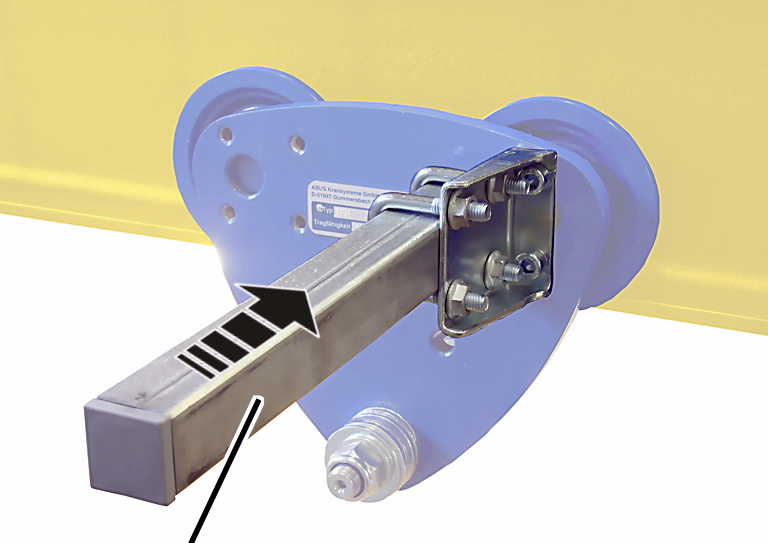

Quadratrohr



*  Waagerechtes Quadratrohr einschieben.

*  Bei Bedarf Quadratrohr kürzen.

*  Rippmutter M8 (4x) handfest festschrauben.





Strommitnehmer mit Stromzuführung verbinden

Nur bei Schleppleitung

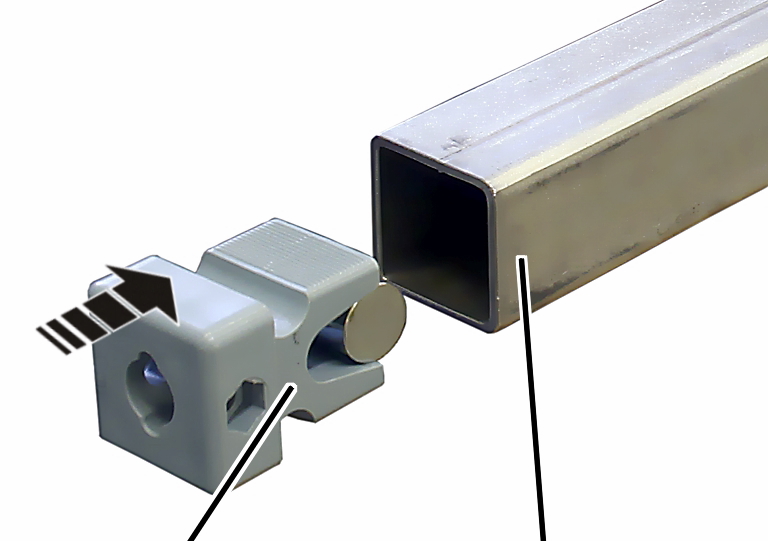

Dübel

Quadratrohr

*  Dübel in das waagerechte oder senkrechte Quadratrohr stecken.

*  Schraube im Dübel festschrauben, bis der Dübel fest im Quadratrohr sitzt.







Zylinderschraube



Kette

*  Kette von vorne in den Dübel stecken.

*  Zylinderschraube seitlich in den Dübel stecken und mit selbstsichernder Mutter handfest festschrauben.





*  Die Kette mit dem Leitungswagen der Schleppleitung verbinden.







Nur bei Energiekette





Einzelteile der Energiekette

*  Einzelteile der Energiekette (Umlenkhalter und Anschlusselement) mit Bolzen und SL-Sicherung am Mitnehmerrohr befestigen.





Kabelbinder

Flachleitung

Anschlusselement

Energiekette

*  Flachleitung aus der Energiekette herausführen und im Bogen um den Umlenkhalter führen.

*  Flachleitung mit Kabelbinder am oberen Teil des Umlenkhalters befestigen.

*  Energiekette in das Anschlusselement schieben und einrasten.
