Nur bei Fahrgrenzschalter
Der Fahrgrenzschalter wird an einem der beiden Seitenschilde montiert. Er kann am selben Quadratrohr wie die Stromzuführung montiert werden oder an einem eigenen Quadratrohr. Er kann an einem senkrechten oder waagerechten Quadratrohr montiert werden.
Position ermitteln
|
|
Schaltnocken |
|
| |
|
Fahrgrenzschalter |
|

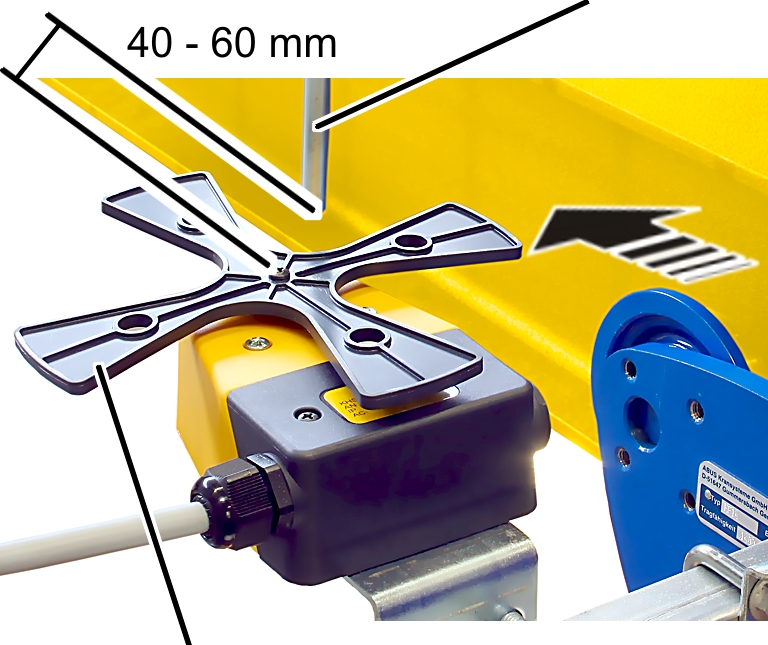

Die Position und Lage des
Fahrgrenzschalters so wählen, dass der Schaltnocken den Fahrgrenzschalter
40 mm bis 60 mm vom Mittelpunkt entfernt betätigt.
|
|
Gefahr durch Fehlfunktion! Wird der Kreuzhebelschalter zu fest angeschraubt, kann es passieren, dass Teile im Inneren klemmen und er nicht mehr richtig funktioniert. Anzieh-Drehmoment von 3 Nm genau einhalten. |
|
Gewindebügel | |
|
| |
|
Kreuzhebelschalter |
|

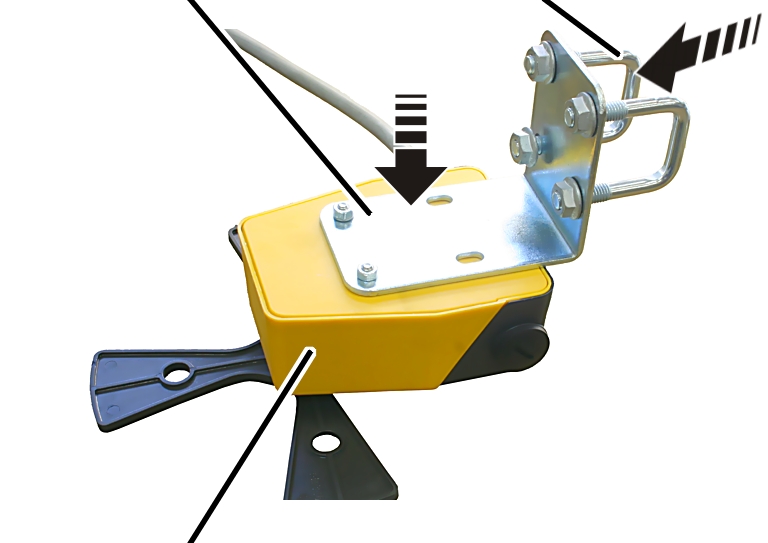

Befestigungswinkel mit
Zylinderschrauben M5x50 (2x) an Kreuzhebelschalter montieren.
Befestigungswinkel mit
Sicherungsscheiben und Sechskantmuttern M5 (2x) festschrauben. 3 Nm.
Gewindebügel (2x) in
Befestigungswinkel stecken.
Rippmuttern M8 (4x) lose
anschrauben.
|
Kreuzhebelschalter |
|
|
| |
|
|
Rippmutter |
Fahrgrenzschalter in Position 0
drehen.
Die Position des Kreuzhebelschalters ist mit einem Pfeil gekennzeichnet, der je nach Schaltzustand weitergedreht wird.

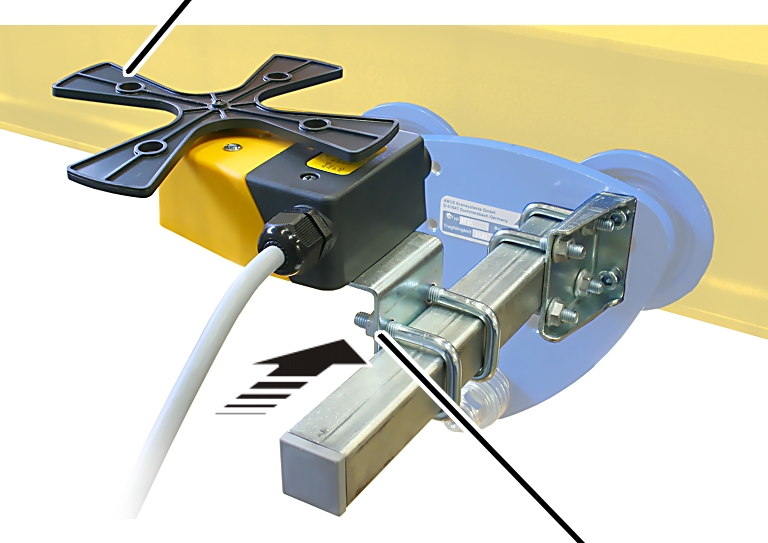

Fahrgrenzschalter so an das
Quadratrohr halten, dass der Schaltnocken den Fahrgrenzschalter betätigt.
Fahrgrenzschalter mit Rohrschellen
(2x) an senkrechtes Quadratrohr schrauben. 15 Nm.
Kreuzhebelschalter anschließen
Anschlussleitung verlegen.
Anschlussleitung mit Kabelbindern,
Leitungshalterungen und Klebeschellen befestigen.
