Übersicht Anzieh-Drehmomente Schrauben





Nur bei Elektrofahrwerk EF

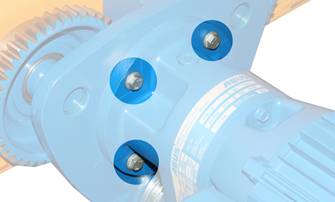

Fahrantrieb

─     Rippschraube M6x20

─     4x pro Fahrantrieb

─     10 Nm

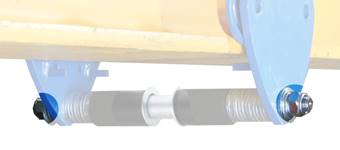

Selbstsichernde Muttern Fahrwerksbolzen



Baugröße

Typ, Größe und Länge

Anzahl

Anzieh-Drehmoment

HF 3

Selbstsichernde Mutter M12

2x

70 Nm

HF 6

Selbstsichernde Mutter M16

2x

90 Nm

HF 14 und EF 14

Selbstsichernde Mutter M20

2x

130 Nm

HF 22 und EF 22

Selbstsichernde Mutter M24

2x

160 Nm

HF 36 und EF 36

Selbstsichernde Mutter M30

2x

200 Nm

EF 50

Selbstsichernde Mutter M36

2x

300 Nm

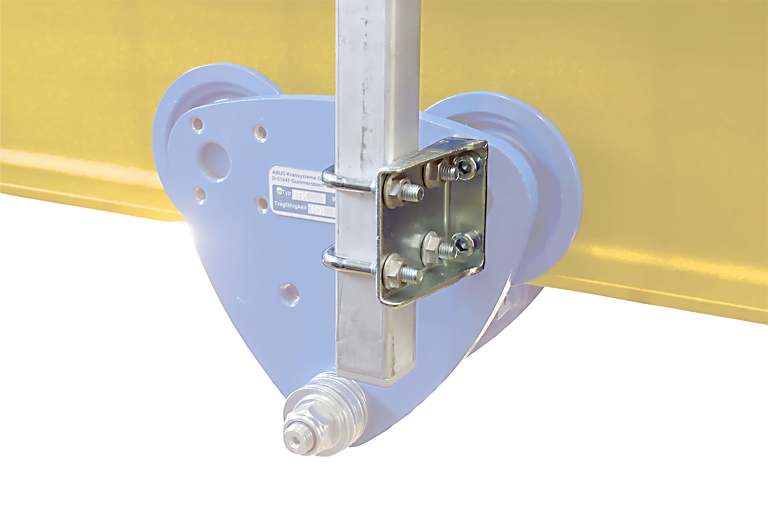

Senkrechtes Quadratrohr

─     Rippschraube M8x45

─     4x pro Rohrschelle

─     Handfest festschrauben

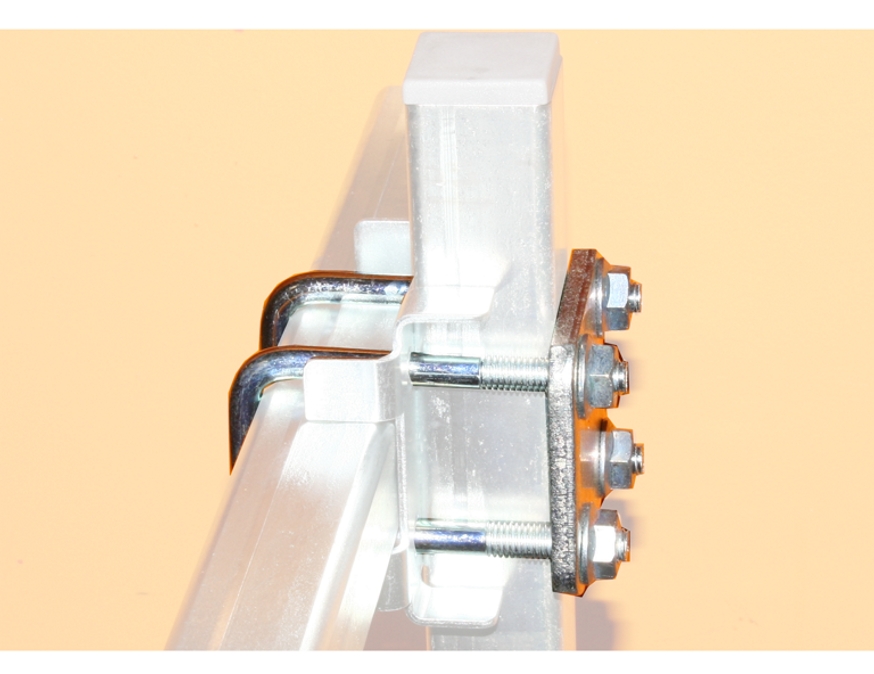

Waagerechtes Quadratrohr

─     Rippmutter M8

─     4x pro Rohrschelle

─     Handfest festschrauben

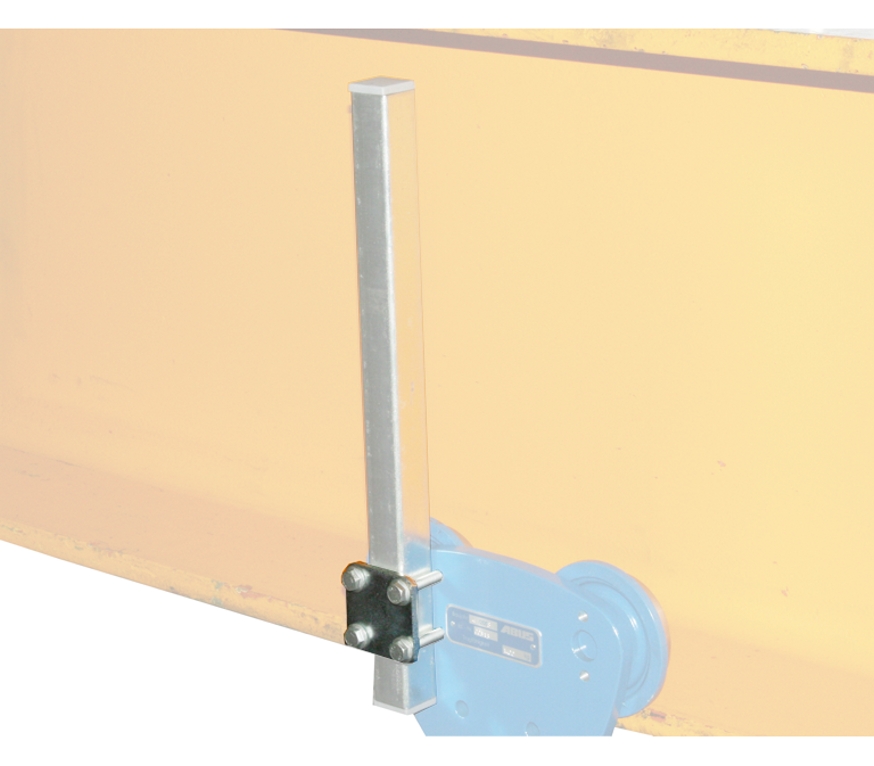

Senkrechtes oder waagerechtes Quadratrohr mit Halterung HF/EF



Am Seitenschild:

─     Zylinderschraube M8x20

─     2x pro Halterung HF/EF

─     Handfest festschrauben.



Am senkrechten Quadratrohr:

─     Rippmutter M8

─     4x pro Rohrschelle

─     Handfest festschrauben

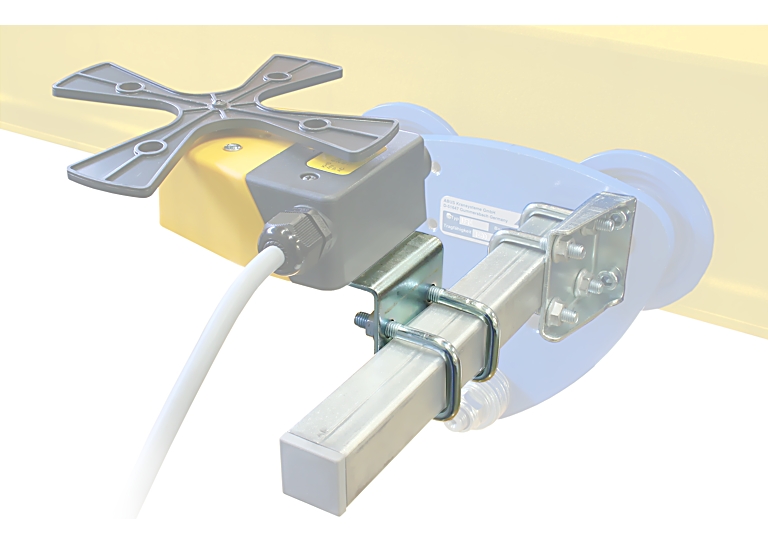

Kreuzhebelschalter

─     Rippmutter M8

─     4x pro Rohrschelle

─     Handfest festschrauben
