Nur bei Elektrofahrwerk EF
Anschlussleitung für Fahrantrieb verlegen
|
| |
|

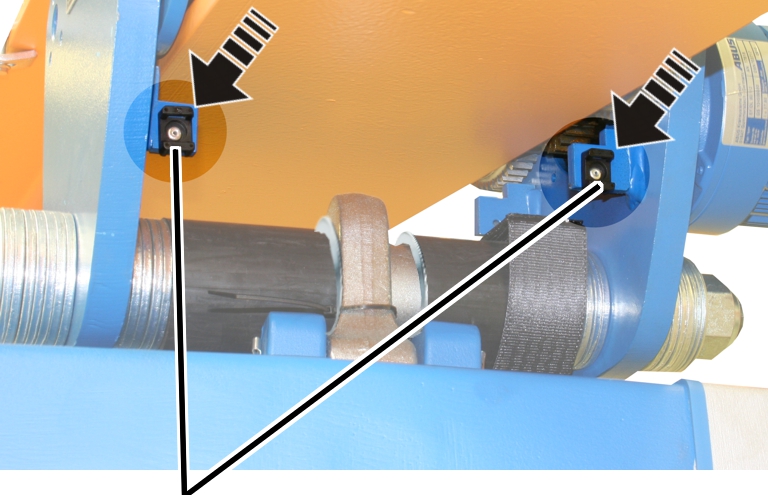

Leitungshalter |
|
Falls nötig: Leitungshalter (2x)
annieten.
|
|

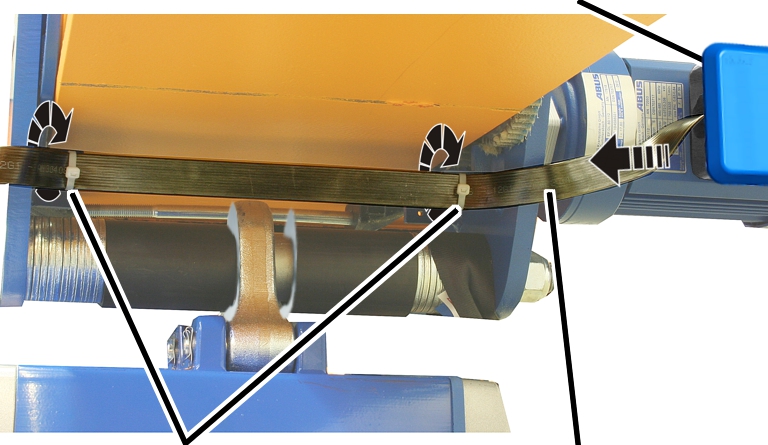

Steckergehäuse |
|
| |
|
Kabelbinder |
Anschlussleitung |
Anschlussleitung vom Steckergehäuse am
Fahrantrieb an den Leitungshaltern entlang auf die andere Seite des Fahrwerks
führen.
Anschlussleitung mit Kabelbindern an
den Leitungshaltern befestigen.
Anschlussleitung zusammen mit allen
anderen Anschlussleitungen (z. B. vom Kettenzug) am Strommitnehmer
entlangführen und mit Kabelbindern befestigen.
Am Strommitnehmer gehen die Anschlussleitungen in die Stromzuführung über. Je nach Kran ist dies eine Schleifleitung, eine Energiekette oder eine Schleppleitung.
